وحدة الإرسال والاستقبال الضوئية QSFP28 BIDI SR 100G تصميم مزدوج الطول الموجي عالي الكثافة ومنخفض الطاقة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 100g QSFP28 Bidi SR |
| وثيقة: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
منتوج وصف

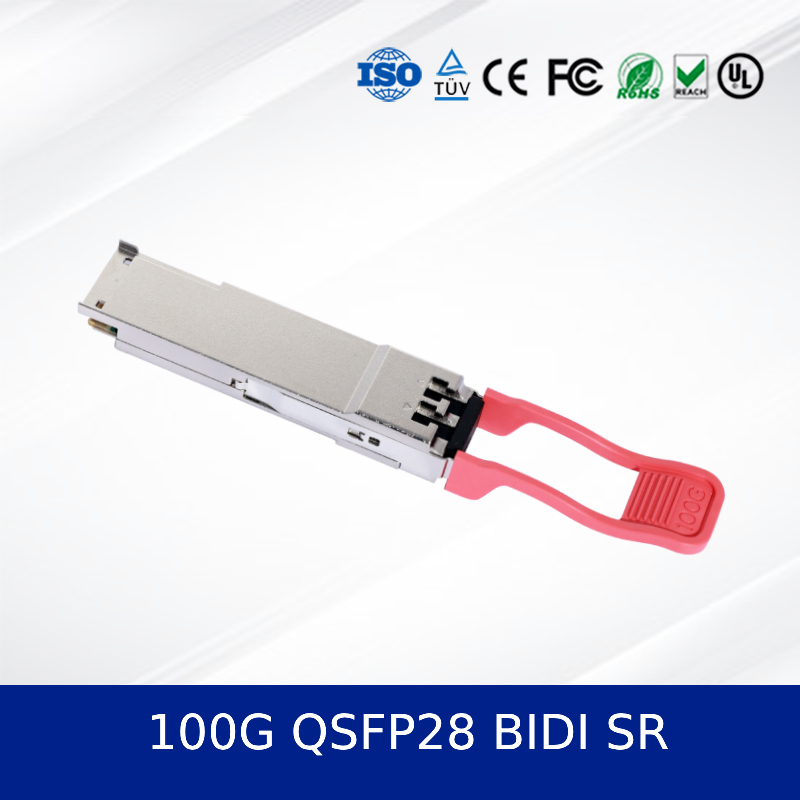

وحدة الإرسال والاستقبال البصري QSFP28 BIDI SR 100G — تصميم عالي الكثافة، منخفض الطاقة، ثنائي الطول الموجي
1. نظرة عامة على منتج QSFP28 BIDI SR 100G
إن QSFP28 BIDI SR 100G عبارة عن وحدة إرسال واستقبال بصري ثنائية الاتجاه (BIDI) SR QSFP28 100G عالية الأداء مصممة لمراكز البيانات من الجيل التالي وتطبيقات الشبكات عالية السرعة. تدعم هذه الوحدة البصرية معدلات إيثرنت 100G و 40G عبر الألياف متعددة الأوضاع، باستخدام تقنية VCSEL ثنائية الطول الموجي (850 نانومتر / 908 نانومتر) لتمكين الاتصال ثنائي الاتجاه عبر خيوط ألياف واحدة. متوافقة مع معايير QSFP28 MSA و SFF-8636، وهي توفر إمكانية التوصيل السريع، والتشخيص الرقمي، واستهلاك منخفض للطاقة.
2. الميزات الرئيسية لـ QSFP28 BIDI SR 100G
- تقنية VCSEL ثنائية الطول الموجي (850 نانومتر / 908 نانومتر) للإرسال ثنائي الاتجاه
- يدعم إيثرنت 100G و 40G مع تعديل PAM4 و NRZ
- عامل شكل QSFP28 قابل للتوصيل السريع
- المراقبة التشخيصية الرقمية عبر واجهة I2C
- استهلاك منخفض للطاقة: ≤ 4W
- درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية
- متوافق مع RoHS وغلاف معدني متين
3. تقنية ومعايير QSFP28 BIDI SR 100G
تتوافق وحدة الإرسال والاستقبال البصري هذه مع معايير QSFP28 MSA و SFF-8636 و IEEE 802.3. وهي تستخدم تعديل PAM4 لتشغيل 100G وتدعم KP4 FEC. يسمح تصميم الطول الموجي المزدوج بالاتصال المزدوج عبر ألياف OM3 / OM4 واحدة، مما يقلل من تكلفة البنية التحتية للألياف.
4. مبدأ العمل
تقوم الوحدة بتحويل مدخلات كهربائية 4x25G إلى إشارات بصرية 2x50G باستخدام طولين موجيين (850 نانومتر و 908 نانومتر). يتم إرسال كل طول موجي واستقباله في وقت واحد عبر نفس الألياف، مما يتيح تدفق البيانات ثنائي الاتجاه. تضمن DSP و CDR المدمجة سلامة الإشارة وانخفاض BER.
5. التطبيقات
- وصلات مراكز البيانات
- الحوسبة عالية الأداء (HPC)
- البنية التحتية السحابية
- شبكات المؤسسات
- مراكز الاتصالات
6. المواصفات
| المعلمة | القيمة |
|---|---|
| معدل البيانات | 100G / 40G |
| الطول الموجي | 850 نانومتر / 908 نانومتر |
| أقصى مسافة | 70 متر (OM3)، 100 متر (OM4) |
| استهلاك الطاقة | ≤ 4W |
| دعم DDM | نعم |
| عامل الشكل | QSFP28 |
7. المزايا
- يقلل عدد الألياف بنسبة 50٪ مقارنة بوحدات SR التقليدية
- زمن انتقال واستهلاك طاقة أقل من النماذج المنافسة
- غلاف معدني قوي لتحسين الأداء الحراري
- متوافق مع شبكات 40G
8. الخدمة والدعم
نحن نقدم ضمانًا لمدة 5 سنوات، وشحنًا عالميًا، ودعمًا فنيًا على مدار الساعة طوال أيام الأسبوع. يتوفر تكوين مخصص وتسعير بالجملة. يتم اختبار جميع وحدات الإرسال والاستقبال البصري للتوافق مع مفاتيح OEM الرئيسية.
9. الأسئلة الشائعة
س: هل هذه الوحدة متوافقة مع مفاتيح Cisco / Juniper / Arista؟
ج: نعم، إنها متوافقة مع معظم العلامات التجارية الكبرى التي تدعم معايير QSFP28 MSA.
س: ما الفرق بين SR و BIDI SR؟
ج: يستخدم BIDI SR طولين موجيين على ألياف واحدة، بينما يستخدم SR القياسي أليافًا منفصلة للإرسال / الاستقبال.
س: هل يمكن استخدامه في وضع 40G؟
ج: نعم، تدعم الوحدة وضع 40G عبر تكوين I2C.
10. الاحتياطات
- تجنب ثني الألياف بما يتجاوز الحد الأدنى لنصف قطر الانحناء
- تأكد من نظافة الأسطح الطرفية للألياف لمنع التلف
- لا تتجاوز درجة حرارة التشغيل القصوى
- استخدم فقط مع مضيفات متوافقة مع MSA
11. مقدمة عن الشركة

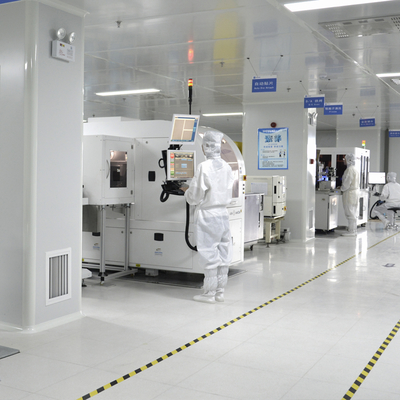

مع أكثر من عقد من الخبرة في الصناعة، نقوم بتشغيل منشأة تصنيع واسعة النطاق مدعومة بفريق فني قوي. نحن نتشارك مع العلامات التجارية الرائدة بما في ذلك Mellanox و Ruckus و Aruba و Extreme. تتضمن مجموعة منتجاتنا مفاتيح الشبكات والمحولات ونقاط الوصول اللاسلكية ووحدات التحكم والكابلات. نحتفظ بأكثر من 10 ملايين دولار في المخزون لضمان التسليم السريع وقدرات التوريد بالجملة. يوفر فريقا المبيعات والهندسة المخصصان لدينا خدمة عملاء ودعمًا فنيًا على مدار الساعة طوال أيام الأسبوع، مما يكتسب سمعة موثوقة في السوق العالمية.
