وحدة الإرسال والاستقبال الضوئية عالية السرعة 100G QSFP28 CWDM4 2km للعمود الفقري والمترو والوصول والتجميع
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |

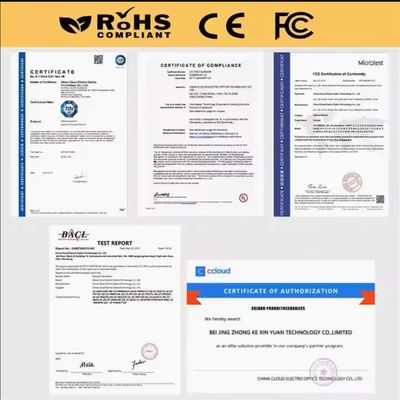

| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 100g QSFP28 CWDM4 2km |
| وثيقة: | CC-QKKCC0L-SD_100G QSFP28 ...28.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50pcs |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-PII110L-xD |
|---|---|---|---|
| Performance: | 100G QSFP28 CWDM4 2km | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| إبراز: | 2 كم 100G QSFP28 CWDM4,وحدة الإرسال البصري على بعد 2 كم,2km Optical Transceiver Module |
||
منتوج وصف

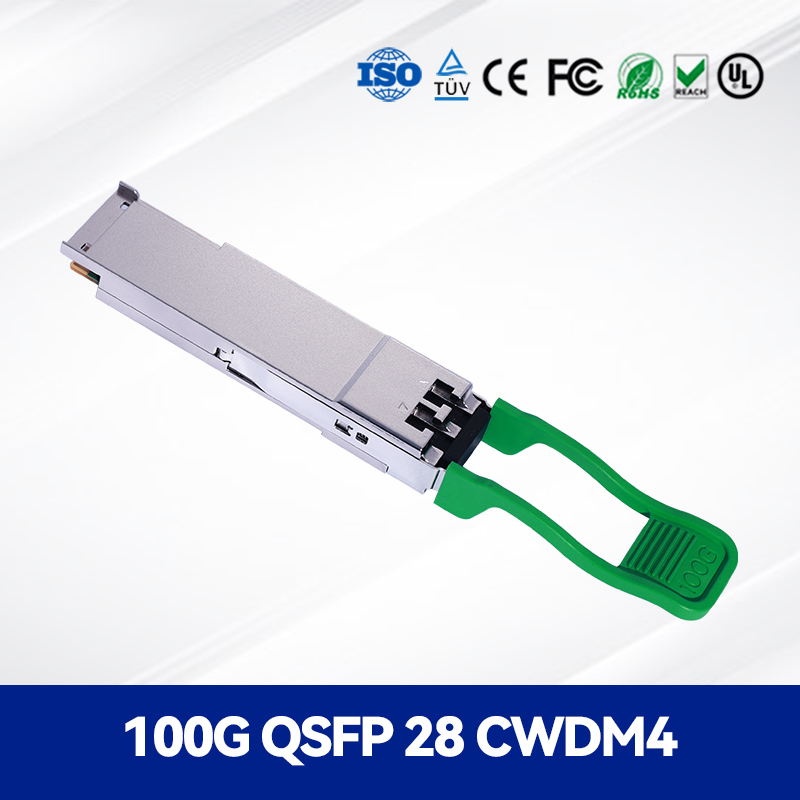

جهاز إرسال واستقبال بصري QSFP28 CWDM4 100G – نطاق 2 كم، 4x25G، دعم DDM
1. نظرة عامة على المنتج
إن جهاز الإرسال والاستقبال البصري QSFP28 CWDM4 100G (CC-QKKCC0L-SD) عبارة عن وحدة بصرية عالية الأداء وقابلة للتبديل السريع مصممة لتطبيقات إيثرنت 100 جيجابت. يتوافق مع معيار CWDM4 MSA ويدعم نقل البيانات حتى 2 كم عبر الألياف أحادية الوضع (SMF). يستخدم جهاز الإرسال والاستقبال أربعة مسارات CWDM في نطاق 1270–1330 نانومتر ويتميز بمراقبة التشخيص الرقمي (DDM) لتتبع الأداء في الوقت الفعلي. إنه مثالي لمراكز البيانات وشبكات المؤسسات وبيئات الحوسبة عالية الأداء.
2. الخصائص الرئيسية
- معدل البيانات: 4x25.78125 جيجابت في الثانية (100G إيثرنت)
- النطاق: حتى 2 كم عبر الألياف أحادية الوضع
- الأطوال الموجية: 1271 نانومتر، 1291 نانومتر، 1311 نانومتر، 1331 نانومتر
- استهلاك الطاقة: ≤3.5 واط
- درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية
- عامل شكل QSFP28 قابل للتبديل السريع
- مراقبة التشخيص الرقمي (DDM)
- متوافق مع RoHS
3. التكنولوجيا والمعايير
يعتمد جهاز الإرسال والاستقبال على تقنية CWDM ويتوافق مع:
- مواصفات 100G CWDM4 MSA
- IEEE 802.3bm 100GBASE-LR4
- QSFP28 MSA Hardware Rev 4.1
- IEC 60825-1 Laser Safety Class 1
- RoHS 6/6 Compliance
4. مبدأ العمل
تقوم الوحدة بتحويل أربعة مسارات كهربائية بسرعة 25.78125 جيجابت في الثانية إلى أربع إشارات بصرية CWDM باستخدام ليزرات التغذية الراجعة الموزعة (DFB) غير المبردة. يتم تجميع الإشارات الضوئية في ألياف واحدة للإرسال. في نهاية جهاز الاستقبال، يقوم مزيل الإرسال المتعدد بفصل الأطوال الموجية، والتي يتم تحويلها بعد ذلك مرة أخرى إلى إشارات كهربائية بواسطة الثنائيات الضوئية PIN. تضمن دوائر CDR المتكاملة سلامة الإشارة عبر رابط 2 كم.
5. التطبيقات
- الربط البيني لمراكز البيانات والعمود الفقري
- مفاتيح وموجهات إيثرنت عالية السرعة
- شبكات منطقة الخادم والتخزين (SAN)
- مجموعات الحوسبة عالية الأداء
- موازنات تحميل الشبكة والمحاور
6. المواصفات
| المعلمة | القيمة | الوحدة |
|---|---|---|
| معدل البيانات | 4x25.78125 | جيجابت في الثانية |
| أقصى مسافة | 2 | كم |
| الأطوال الموجية | 1271/1291/1311/1331 | نانومتر |
| استهلاك الطاقة | ≤3.5 | واط |
| جهد الإمداد | 3.3 | فولت |
| درجة حرارة التشغيل | 0 إلى +70 | درجة مئوية |
| الموصل | Dual LC | - |
| دعم DDM | نعم | - |
7. المزايا ونقاط البيع
- بديل فعال من حيث التكلفة لحلول 100G LR4
- تقلل تقنية CWDM غير المبردة من استهلاك الطاقة
- تشخيصات رقمية شاملة للمراقبة في الوقت الفعلي
- نطاق درجة حرارة تشغيل واسع للاستخدام في مركز البيانات
- الامتثال الكامل لـ CWDM4 MSA يضمن التشغيل البيني
8. الخدمة والدعم
تأتي جميع أجهزة الإرسال والاستقبال مع ضمان لمدة 5 سنوات ودعم فني مدى الحياة. نحن نقدم شحنًا عالميًا مع خيارات DHL/FedEx. تتوفر خدمات وضع العلامات المخصصة واختبار التوافق للطلبات المجمعة.
9. الأسئلة الشائعة
س: ما الفرق بين CWDM4 و LR4؟
ج: يستخدم CWDM4 تقسيم الإرسال المتعدد بتقسيم الطول الموجي الخشن مع تباعد قنوات أوسع، مما يجعله أكثر فعالية من حيث التكلفة لتطبيقات 2 كم مقارنة بـ LR4.
س: هل يدعم جهاز الإرسال والاستقبال هذا التشخيص الرقمي؟
ج: نعم، يوفر وظائف DDM كاملة لمراقبة درجة الحرارة والجهد وطاقة TX وطاقة RX وتيار تحيز الليزر.
س: ما نوع الألياف المطلوبة؟
ج: يوصى باستخدام الألياف أحادية الوضع (SMF) بمواصفات OS2 لتحقيق الأداء الأمثل.
10. الاحتياطات
- استخدم فقط مع الألياف أحادية الوضع (SMF)
- تجنب ثني الألياف بما يتجاوز الحد الأدنى لنصف قطر الانحناء
- حافظ على نظافة الموصلات الضوئية لمنع تدهور الإشارة
- راقب احتياطات ESD أثناء المناولة والتركيب
- لا تعمل بما يتجاوز درجة الحرارة المقدرة القصوى
11. مقدمة عن الشركة

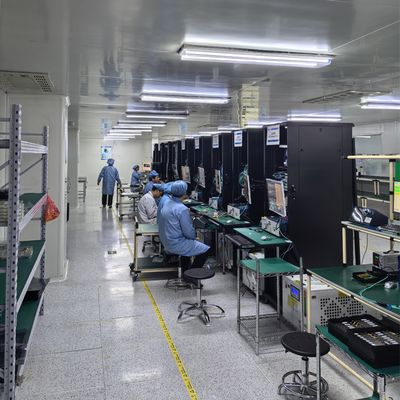

starsurge لديها أكثر من 10 سنوات من الخبرة في صناعة أجهزة الإرسال والاستقبال الضوئية. نحن متخصصون في تصنيع بطاقات الشبكة عالية الجودة وأجهزة الإرسال والاستقبال الضوئية ومعدات الشبكات. تُستخدم منتجاتنا في مراكز البيانات وشبكات المؤسسات والبنية التحتية للاتصالات في جميع أنحاء العالم. نحافظ على مستويات مخزون كبيرة ونقدم أسعارًا تنافسية مع دعم فني شامل.
