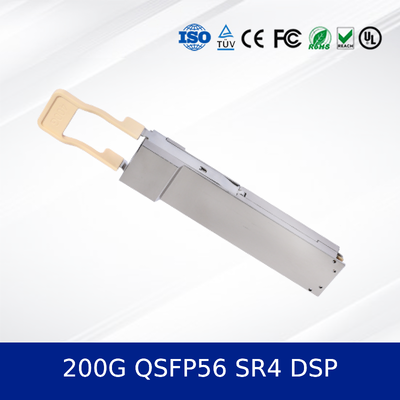

وحدة الإرسال البصري العالي الأداء 200G QSFP56 SR4 DSP
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 200 جم QSFP56 SR4 DSP |
| وثيقة: | 200G QSFP56 SR4 DSP.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| اسم: | وحدة جهاز الإرسال والاستقبال البصري | نموذج لا.: | CC-QSFP02SR4-12C |
|---|---|---|---|
| أداء: | 200 جم QSFP56 SR4 DSP | سرعة: | 200 جم |
| مواصفة: | 400*265*100mm | الساخنة القابلة للحياة: | نعم |
| الجهد توريد: | 3.3 ضد | درجة حرارة حالة التشغيل: | التجاري 0-70 درجة مئوية ؛ 10G يوفر خيار الصناعة -40-85 درجة مئوية. |
| الإدارة / التشخيص: | عالية السرعة: CMIS Rev 5.0+ مع i²c ؛ 10g: SFF-8472 DDM مع I²C. | التطبيقات: | Ethernet Data-Center ، HPC/Infiniband NDR ، Cloud/Backbone & Metro ، Access & Aggregation. |
| الامتثال / البيئة: | CE/FCC/UL/TUV/ROHS | حالة: | جديد |
منتوج وصف
200 جرام QSFP56 SR4 وحدة الإرسال والاستقبال البصرية-اتصال مركز البيانات عالي السرعة مع أداء موثوق به
1. نظرة عامة على المنتج
ال200 جم QSFP56 SR4وحدة الإرسال والاستقبال البصرية (النموذج: CC-QSFP02SR4-12C) عبارة عن محلول ألياف ألياف عالي الأداء وقابل للانتقال إلى الساخنة المصمم لمركز بيانات العداء العالي وتطبيقات الحوسبة عالية الأداء. وهو يدعم 4 قنوات مستقلة تعمل عند 26.56 gbaud لكل حارة ، مما يوفر معدل بيانات إجمالي قدره 200 جرام على الألياف المتعددة الأدوار OM4 لمسافات تصل إلى 100 متر. متوافقة مع معايير الصناعة بما في ذلك SFF-8679 و CMIS 5.0 ، هذه وحدة الإرسال والاستقبال البصرية تضمن قابلية التشغيل البيني الموثوقة وسلامة الإشارة المتفوقة.
2. 200 جم QSFP56 SR4 ميزات مفتاح
- واجهة بصرية متوازية من 4 قنوات مع CDR متكاملة
- عامل شكل QSFP56 القابل للقلق الساخن
- ما يصل إلى 100 متر على OM4 MMF و 70M على OM3 MMF
- 850nm VCSEL و PD Array Technology
- انخفاض استهلاك الطاقة مع تيار العرض النموذجي 1180 مللي أمبير
- يدعم تعديل PAM4
- واجهة موصل MPO-12 APC
- متوافق مع CMIS 5.0 و QSFP-DD HARDWARE REV5.1
3. التقنيات والمعايير الأساسية
تعمل وحدة جهاز الإرسال والاستقبال البصري هذه على الاستفادة من تقنية صفيف VCSEL المتقدمة 850nm ودارات صفيف الرموز الضوئية ، وتعديل PAM4 ، ودوائر استرداد الساعة والبيانات المتكاملة (CDR). يلتزم بمعايير سلامة الليزر SFF-8679 و CMIS 5.0 و QSFP-DD MSA و IEC ، مما يضمن أداء قوي ومتوافق في البيئات المتطلبة.
4. مبدأ العمل
ال200 جم QSFP56 SR4تحول الوحدة الإشارات الكهربائية إلى إشارات بصرية عبر صفيف VCSEL. تعمل كل من الممرات الأربعة عند 26.56 GBAUD باستخدام تعديل PAM4. على جانب جهاز الاستقبال ، يقوم صفيف ثنائيات الدبوس الضوئي ومكبر الصوت (TIA) بتحويل الإشارات البصرية الواردة إلى المخرجات الكهربائية. تدير MCU متكامل وظائف التحكم الرقمي بما في ذلك اتصال I²C ، والتهيئة ، وتشغيل وضع الطاقة المنخفضة.
5. التطبيقات
- تترابط مركز البيانات والبنية الأوراق العمود الفقري
- مجموعات الحوسبة عالية الأداء (HPC)
- البنية التحتية السحابية وشبكات المؤسسات
- شبكات تدريب التعلم الآلي وشبكات التعلم الآلي
6. 200 جم QSFP56 SR4 تحديد
| المعلمة | دقيقة | طبعة | الأعلى | وحدة |
|---|---|---|---|---|
| معدل البيانات لكل حارة | - | 26.56 | - | GBAUD |
| درجة حرارة التشغيل | 0 | 25 | 70 | درجة مئوية |
| الجهد توريد | 3.135 | 3.3 | 3.465 | الخامس |
| طاقة الإخراج TX | -6.5 | - | 4 | DBM |
| حساسية المتلقي | -8.4 | - | 4 | DBM |
7. المزايا
- كثافة أعلى وقوة أقل لكل بت مقارنة بالأجيال السابقة
- أداء TDECQ متفوق لتحسين سلامة الإشارة
- تم تصميمه للتوافق مع منصات التبديل الرئيسية وجهاز التوجيه
- يضمن البناء القوي والاختبارات الصارمة الموثوقية على المدى الطويل
8. الخدمة والدعم
نحن نقدم ضمانًا شاملاً ، والتسليم السريع ، والدعم الفني على مدار الساعة طوال أيام الأسبوع. يوفر فريقنا مساعدة التكامل والتحقق من التوافق لضمان نشر سلس. تتوفر خصومات الطلب بالجملة وخيارات وضع العلامات المخصصة.
9. الأسئلة المتداولة
س: ما هو الحد الأقصى للمسافة التي تدعمها وحدة جهاز الإرسال والاستقبال البصري؟
ج: إنه يدعم ما يصل إلى 100 متر على OM4 و 70M على ألياف OM3 Multimode.
س: هل هذه الوحدة متوافقة مع منافذ QSFP28؟
ج: في حين أن متوافق كهربائيا ، يرجى التحقق من دعم النظام المضيف لمعدلات 200 جرام واتصال MPO-12.
س: هل تدعم مراقبة التشخيص الرقمي (DDM)؟
ج: نعم ، عبر واجهة I²C و CMIS 5.0 الامتثال.
10. الاحتياطات
- تجنب التعرض للكهرباء الثابتة. استخدم إجراءات معالجة ESD آمنة.
- لا تفصل تحت العملية لتجنب تلف جهاز الإرسال والاستقبال.
- ضمان موصلات MPO النظيفة لمنع تدهور الارتباط البصري.
- يتوافق مع معايير السلامة بالليزر من الفئة 1. لا تنظر مباشرة مع الأدوات البصرية.

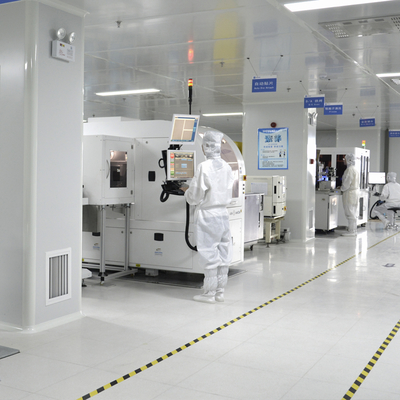

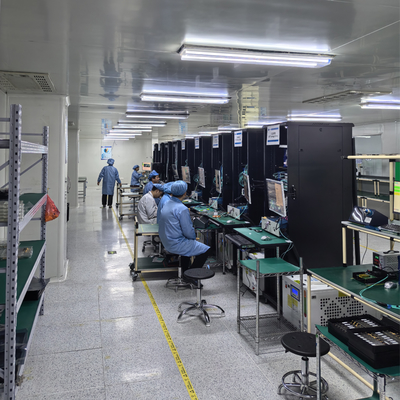

11. مقدمة الشركة
مع أكثر من عقد من الخبرة في الصناعة ، نقوم بتشغيل منشأة تصنيع واسعة النطاق بدعم من فريق تقني قوي. نحن نخدم العملاء العالميين مع مجموعة واسعة من منتجات الشبكات الجديدة الأصلية ، بما في ذلك المفاتيح ومحولات الشبكات ونقاط الوصول اللاسلكي والكابلات. يتجاوز مخزوننا 10 ملايين وحدة ، مما يتيح لنا توفير المنتجات بأحجام كبيرة مع أسعار تنافسية وخدمة موثوقة. نحن موزع معتمد للعلامات التجارية الرائدة مثل Mellanox و Ruckus و Aruba و Extreme.
