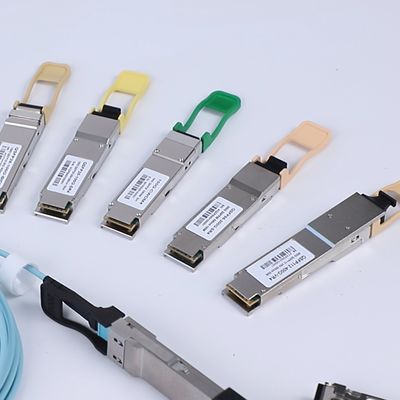

400G QSFP-DD VR4 وحدة المرسل البصري 50m Reach ، PAM4 ، CMIS 5.0
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| وثيقة: | QSFP-DD 400G VR4.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50pcs |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| إبراز: | 50 متر مدى 400G QSFP-DD VR4,وحدة الإرسال والاستقبال الضوئية بمدى 50 متر,50m Reach Optical Transceiver Module |
||
منتوج وصف

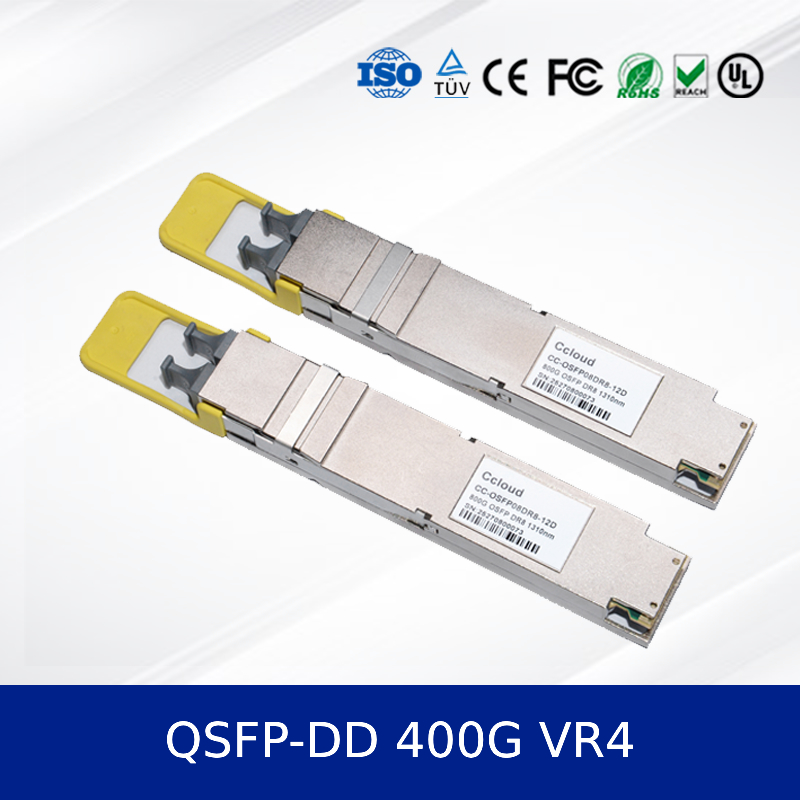

جهاز إرسال واستقبال بصري QSFP-DD VR4 400G – مدى 50 متر، PAM4، CMIS 5.0
1. نظرة عامة على المنتج
إن جهاز الإرسال والاستقبال البصري QSFP-DD VR4 400G (CC-QSFD04VR4-12D) هو وحدة بصرية عالية الأداء وقابلة للتبديل السريع مصممة لمراكز البيانات من الجيل التالي وشبكات الحوسبة عالية الأداء. وهو يدعم إيثرنت 400G عبر الألياف متعددة الأوضاع بمدى يصل إلى 50 مترًا على ألياف OM4. يستخدم جهاز الإرسال والاستقبال تعديل PAM4 ويتوافق مع أحدث معايير QSFP-DD MSA و CMIS 5.0 ، مما يضمن التوافق الواسع وإثبات المستقبل.
2. الخصائص الرئيسية
- معدل البيانات: 425 جيجابت في الثانية (4x 106.25 جيجابت في الثانية)
- المدى: حتى 50 مترًا على OM4 MMF
- الطول الموجي: ليزر VCSEL 850 نانومتر وجهاز استقبال PIN
- موصل MPO-12 واحد
- استهلاك منخفض للطاقة: ≤7 واط (نموذجي)
- عامل شكل QSFP-DD قابل للتبديل السريع
- درجة حرارة التشغيل: 0 درجة مئوية إلى +70 درجة مئوية
- متوافق مع RoHS 6/6
3. التكنولوجيا والمعايير
يعتمد جهاز الإرسال والاستقبال على تكنولوجيا تعديل PAM4 ويدعم واجهة كهربائية 400GAUI-8. وهو متوافق تمامًا مع:
- IEEE 802.3db & IEEE 802.3bs
- QSFP-DD MSA Hardware Rev 5.0
- واجهة إدارة CMIS 5.0
- IEC/EN 60825-1 فئة سلامة الليزر 1
4. مبدأ العمل
تقوم الوحدة بتحويل 8x 53.125 جيجا باود من الإشارات الكهربائية إلى أربعة مسارات بصرية باستخدام مصفوفات VCSEL و تشفير PAM4. يتم إرسال الإشارات الضوئية عبر موصل MPO-12 عبر ألياف OM4 متعددة الأوضاع. على جانب جهاز الاستقبال، تقوم مصفوفة صمام ثنائي ضوئي PIN بتحويل الإشارات الضوئية مرة أخرى إلى بيانات كهربائية مع استعادة الساعة والبيانات المتكاملة (CDR).
5. التطبيقات
- شبكات العمود الفقري والأوراق لمراكز البيانات
- مجموعات الحوسبة عالية الأداء (HPC)
- الربط البيني للبنية التحتية السحابية
- تبديل التجميع والأساسي للمؤسسات
- شبكات نسيج الذكاء الاصطناعي والتعلم الآلي
6. المواصفات
| المعلمة | القيمة | الوحدة |
|---|---|---|
| معدل البيانات | 425 جيجابت في الثانية | جيجابت في الثانية |
| الطول الموجي | 850 نانومتر | نانومتر |
| الحد الأقصى للمدى | 50 | متر |
| الموصل | MPO-12 | - |
| استهلاك الطاقة | ≤7 | واط |
| درجة حرارة التشغيل | 0 إلى +70 | درجة مئوية |
| التعديل | PAM4 | - |
| الامتثال | QSFP-DD MSA, CMIS 5.0 | - |
7. المزايا ونقاط البيع
- استهلاك أقل للطاقة مقابل بطاقة الشبكة الحلول المنافسة
- تشخيصات محسنة مع واجهة إدارة CMIS 5.0
- تصميم قوي يدعم نطاقات درجة الحرارة الصناعية
- متوافق مع المنافذ QSFP28 باستخدام كابلات المحول
- عامل شكل عالي الكثافة مثالي لعمليات نشر مراكز البيانات القابلة للتطوير
8. الخدمة والدعم
تأتي جميع أجهزة الإرسال والاستقبال مع ضمان لمدة 5 سنوات. نحن نقدم الشحن العالمي، والدعم الفني على مدار الساعة طوال أيام الأسبوع، ووضع العلامات والتعبئة المخصصة. تتوفر خدمات OEM و ODM للطلبات المجمعة.
9. الأسئلة الشائعة
س: هل جهاز الإرسال والاستقبال هذا متوافق مع منافذ QSFP28؟
ج: نعم، باستخدام كابل تقسيم MPO إلى MPO، يمكن استخدامه في منافذ QSFP28 التي تدعم 100G SR4.
س: ما هو الحد الأقصى لاستهلاك الطاقة؟
ج: تستهلك الوحدة ≤7 واط في ظل التشغيل العادي.
س: هل يدعم مراقبة التشخيص الرقمي (DDM)؟
ج: نعم، عبر واجهة CMIS 5.0.
10. الاحتياطات
- استخدم فقط مع ألياف OM3/OM4 متعددة الأوضاع.
- تجنب ثني الألياف بما يتجاوز الحد الأدنى لنصف قطر الانحناء.
- تأكد من نظافة الموصلات الضوئية لمنع فقدان الإشارة.
- لا تتجاوز درجة حرارة التشغيل القصوى.
- اتبع احتياطات ESD أثناء المناولة والتركيب.
