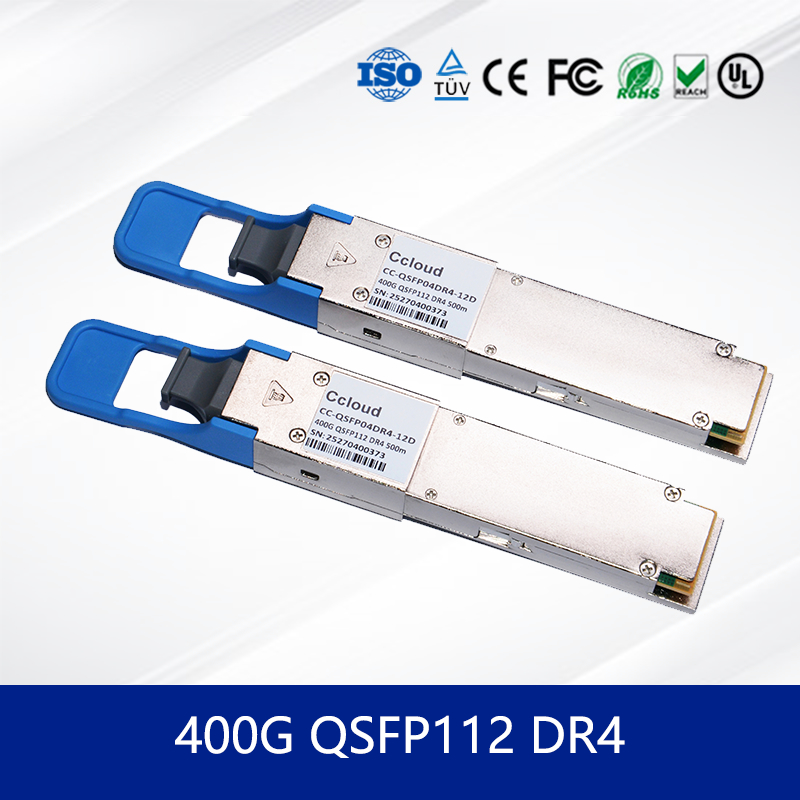

QSFP-DD 400G DR4 وحدات الوصول البصري أحادية الوضعية متعددة الوضعية للشبكات عالية الأداء
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| وثيقة: | QSFP-DD 400G DR4.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
منتوج وصف
وحدة الإرسال والاستقبال الضوئية QSFP-DD DR4 400G — مدى 500 متر، طاقة منخفضة، CMIS 4.0
1. نظرة عامة على منتج QSFP-DD 400G DR4
CC-QSFD04DR4-12D عبارة عن وحدة إرسال واستقبال ضوئية عالية الأداءتدعم كلاً من واجهات كهربائية 400GAUI-8 و 100GAUI-2.الوحدة الضوئيةتضمن معدل خطأ بت منخفضًا مع دعم FEC المدمج.2. الميزات الرئيسية لـ QSFP-DD 400G DR4
يدعم وضع التقسيم 400GBASE-DR4 و 100GBASE-DR
- موصل MPO-12 بزاوية نهاية 8 درجات
- استهلاك الطاقة
- < 8 واط (مستهدف)درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية
- واجهة إدارة CMIS 4.0
- عامل شكل QSFP-DD قابل للتبديل السريع
- 3. تقنية ومعايير QSFP-DD 400G DR4
تتوافق الوحدة مع IEEE 802.3-2022 و QSFP-DD MSA و CMIS 4.0. وهي تستخدم تعديل PAM4 وتدمج ليزرات EA-DFB المبردة والصمامات الثنائية الضوئية PIN للحصول على تكامل إشارة فائق. هذه
وحدة الإرسال والاستقبال الضوئيةتدعم كلاً من واجهات كهربائية 400GAUI-8 و 100GAUI-2.4. مبدأ العمل
تحول وحدة الإرسال والاستقبال ثمانية مسارات كهربائية PAM4 بسرعة 26.5625 جيجابايت في الثانية إلى أربعة قنوات ضوئية بسرعة 53.125 جيجابايت في الثانية باستخدام صندوق تروس DSP داخلي. في وضع التقسيم، وهي تدعم أربعة قنوات 100G مستقلة. الـ
الوحدة الضوئيةتضمن معدل خطأ بت منخفضًا مع دعم FEC المدمج.5. تطبيقات QSFP-DD 400G DR4
الربط البيني لمراكز البيانات
- الربط البيني للمفاتيح والموجهات
- شبكات الحوسبة عالية الأداء
- البنية التحتية السحابية
- 6. مواصفات QSFP-DD 400G DR4
المعلمة
| القيمة | معدل البيانات |
|---|---|
| 400G (تقسيم 4x100G) | الطول الموجي |
| 1304.5–1317.5 نانومتر | الحد الأقصى للمسافة |
| 500 متر عبر SMF | الموصل |
| MPO-12 | استهلاك الطاقة |
| < 8 واط | عامل الشكل |
| QSFP-DD | 7. المزايا |
تصميم منخفض الطاقة يقلل من تكاليف التشغيل
- متوافق مع منافذ QSFP28 و QSFP+
- موثوقية عالية مع ليزرات EA-DFB المبردة
- إدارة قوية عبر CMIS 4.0
- 8. الخدمة والدعم
نحن نقدم ضمانًا لمدة 3 سنوات، وشحنًا عالميًا، ودعمًا فنيًا على مدار الساعة طوال أيام الأسبوع. تتوفر التكوينات المخصصة وخصومات الطلبات المجمعة.
9. الأسئلة الشائعة
س: هل هذه الوحدة متوافقة مع منافذ QSFP28؟
ج: نعم، عامل شكل QSFP-DD متوافق ميكانيكيًا وكهربائيًا مع QSFP28 و QSFP+.
س: ما هو الحد الأقصى لمعدل البيانات لكل قناة؟
ج: تدعم كل قناة 106.25 جيجابت في الثانية في الوضع البصري و 53.125 جيجابت في الثانية كهربائيًا.
س: هل تدعم FEC؟
ج: نعم، تتطلب FEC من جانب المضيف بناءً على RS(544,514) لتصحيح الأخطاء.
10. الاحتياطات
تجنب ثني الألياف بما يتجاوز الحد الأدنى لنصف قطر الانحناء
- تأكد من التعامل السليم مع ESD أثناء التثبيت
- العمل ضمن نطاقات درجة الحرارة والجهد المحددة
- استخدام معدات وبرامج ثابتة مضيفة متوافقة
- 11. مقدمة عن الشركة

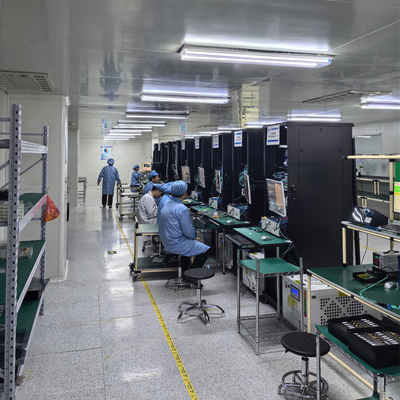

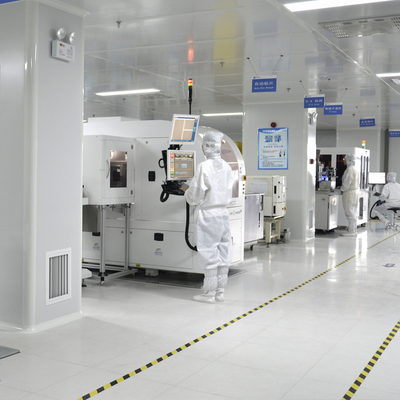

مع أكثر من عقد من الخبرة في الصناعة، فإننا ندير منشأة تصنيع كبيرة مدعومة بفريق فني قوي. نحن نتشارك مع العلامات التجارية الرائدة بما في ذلك Mellanox و Ruckus و Aruba و Extreme. تتضمن مجموعة منتجاتنا مفاتيح الشبكات والمحولات ونقاط الوصول اللاسلكية ووحدات التحكم والكابلات. نحتفظ بمخزون بقيمة 10 ملايين دولار لضمان التسليم السريع ونقدم أسعارًا تنافسية جنبًا إلى جنب مع دعم العملاء والفني على مدار الساعة طوال أيام الأسبوع. لقد أسس فريقا المبيعات والهندسة المحترفان لدينا سمعة موثوقة في السوق العالمية.
