إثنتر عالية الأداء 40g Qsfp+ Bidi 850/908nm 40G QSFP+ BIDI SR وحدة ناقل بصري Qsfp+ Bidi
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | own |
| إصدار الشهادات: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| رقم الموديل: | 40G QSFP+ BIDI SR |
| وثيقة: | CC-QJJ110L-SD_40G QSFP+ BI...09.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Face to face/bulk price |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | بقعة البضائع 3-7 أيام ؛ التخصيص 2-4 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| اسم: | وحدة جهاز الإرسال والاستقبال البصري | رقم النموذج: | CC-QJJ110L-SD |
|---|---|---|---|
| أداء: | 40G QSFP+ BIDI SR | سرعة: | 40 جم |
| مواصفة: | 400*265*100mm | قابل للتوصيل على الساخن: | نعم |
| الجهد توريد: | 3.3 ضد | درجة حرارة حالة التشغيل: | التجاري 0–70 درجة مئوية ؛ 10G يوفر خيار الصناعة -40-85 درجة مئوية. |
| الإدارة / التشخيص: | عالية السرعة: CMIS Rev 5.0+ مع i²c ؛ 10g: SFF-8472 DDM مع I²C. | التطبيقات: | Ethernet Data-Center ، HPC/Infiniband NDR ، Cloud/Backbone & Metro ، Access & Aggregation. |
| الامتثال / البيئة: | CE/FCC/UL/TUV/ROHS | حالة: | جديد |
منتوج وصف

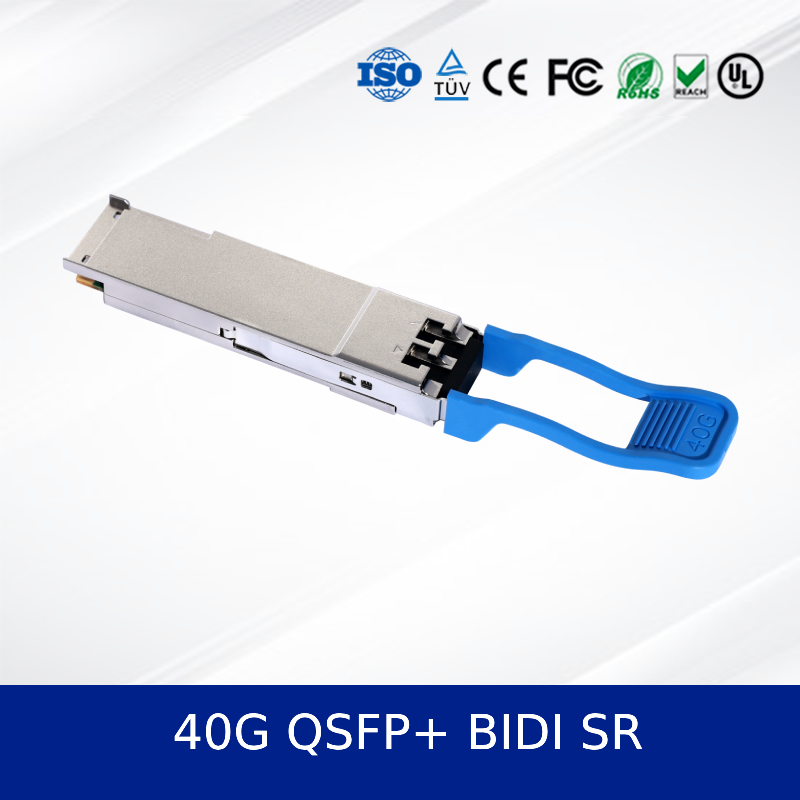

وحدة الإرسال والاستقبال البصري QSFP+ BIDI 40 جيجابت في الثانية 850/908 نانومتر — كثافة عالية، طاقة منخفضة، ثنائي الاتجاه
1. نظرة عامة على منتج 40G QSFP+ BIDI SR
CC-QJJ110L-SD عبارة عن وحدة إرسال واستقبال بصري QSFP+ ثنائية الاتجاه (BIDI) عالية الأداء بسرعة 40 جيجابت في الثانية مصممة لمراكز البيانات عالية السرعة وتطبيقات الشبكات المؤسسية. وهي تدعم تقنية الطول الموجي المزدوج (850 نانومتر/908 نانومتر) عبر خيوط ألياف واحدة، مما يتيح الاستخدام الفعال للبنية التحتية للألياف. تعمل هذه الوحدة البصرية على مصدر طاقة 3.3 فولت وموجودة في غلاف معدني متين لتحسين المتانة.
2. الخصائص الرئيسية لـ 40G QSFP+ BIDI SR
- يدعم معدل بيانات 40 جيجابت في الثانية مع تحويل 4x10G NRZ إلى 2x20G NRZ
- عامل شكل QSFP+ قابل للتوصيل على الساخن
- يصل إلى 70 مترًا على ألياف OM3 و 100 متر على ألياف OM4 متعددة الأوضاع
- واجهة بصرية ثنائية الاتجاه تعتمد على VCSEL مزدوجة الطول الموجي
- مراقبة التشخيص الرقمي مع مقاطعات قابلة للإخفاء
- استهلاك منخفض للطاقة: بحد أقصى 3.5 واط
- درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية
- متوافق مع RoHS II
3. تقنية ومعايير 40G QSFP+ BIDI SR
تتوافق وحدة الإرسال والاستقبال البصري هذه مع معايير QSFP+ MSA وتستخدم تعديل NRZ. وهي تدعم الاتصال ثنائي الاتجاه عبر ألياف واحدة عبر تقسيم الإرسال متعدد الإرسال بتقسيم الطول الموجي (WDM). تم تصميم الجهاز لتلبية معايير سلامة الليزر من الفئة 1 وفقًا لمعيار IEC 60825-1 ولوائح إدارة الغذاء والدواء.
4. مبدأ عمل 40G QSFP+ BIDI SR
تقوم الوحدة بتحويل إشارات الإدخال الكهربائية 4x10.3125 جيجابت في الثانية إلى إشارات بصرية 2x20.625 جيجابت في الثانية باستخدام طولين موجيين مختلفين (850 نانومتر و 908 نانومتر). يتم إرسال هذه الإشارات واستقبالها عبر واجهة ألياف LC واحدة، مما يسمح باتصال 40G مزدوج كامل. يضمن DSP المدمج سلامة الإشارة وقدرات المراقبة.
5. تطبيقات 40G QSFP+ BIDI SR
- وصلات مراكز البيانات وهياكل العمود الفقري والأوراق
- مجموعات الحوسبة عالية الأداء (HPC)
- تجميع شبكات المؤسسات
- البنية التحتية السحابية وشبكات مناطق التخزين (SAN)
6. مواصفات 40G QSFP+ BIDI SR
| المعلمة | الحد الأدنى | النوع | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| جهد الإمداد | 3.135 | 3.3 | 3.465 | فولت |
| استهلاك الطاقة | - | - | 3.5 | واط |
| طاقة الإخراج Tx | -6.2 | - | 4 | ديسيبل مللي واط |
| حساسية المستقبل | - | - | -7.1 | ديسيبل مللي واط |
| درجة حرارة التشغيل | 0 | 25 | 70 | درجة مئوية |
7. المزايا
- تصميم ثنائي الاتجاه يقلل من عدد الألياف وتكلفة البنية التحتية
- يقلل استهلاك الطاقة المنخفض من كفاءة الطاقة
- يحسن الغلاف المعدني القوي الأداء الحراري والموثوقية
- تسمح المراقبة الرقمية بالتشخيص والصيانة في الوقت الفعلي
- متوافق مع مفاتيح وموجهات OEM الرئيسية
8. الخدمة والدعم
نحن نقدم ضمانًا لمدة 3 سنوات على جميع وحدات الإرسال والاستقبال البصري. الدعم الفني متاح على مدار الساعة طوال أيام الأسبوع. يتم توفير خدمات وضع العلامات المخصصة واختبار التوافق. تتوفر أسعار الجملة وخيارات OEM.
9. الأسئلة الشائعة
س: ما هي أقصى مسافة مدعومة بواسطة هذه الوحدة البصرية؟
ج: تدعم ما يصل إلى 70 مترًا على ألياف OM3 و 100 متر على ألياف OM4.
س: هل هذه الوحدة متوافقة مع مفاتيح Cisco/Juniper/؟
ج: نعم، إنها مصممة لتكون متوافقة مع العلامات التجارية الكبرى. يرجى تأكيد التوافق الخاص بالطراز.
س: هل تدعم مراقبة التشخيص الرقمي (DDM)؟
ج: نعم، إنها توفر دعم DDM كاملاً للمراقبة في الوقت الفعلي.
10. الاحتياطات
- تجنب التفريغ الكهروستاتيكي (ESD) أثناء المناولة
- لا تعرض شعاع الليزر للعينين أو الجلد
- اعمل ضمن نطاقات درجة الحرارة والجهد المحددة
- استخدم فقط كابلات وموصلات الألياف الضوئية المتوافقة
