NVIDIA MFA1A00-C050 – كابل AOC بسرعة 100 جيجابت لمراكز البيانات وشبكات الإيثرنت
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFA1A00-C050 |
| وثيقة: | MFA1A00-xxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | مهلة: | حسب الأسهم |
| تكنولوجيا: | إيثرنت | طول: | 5 م |
| جهد الإمداد: | -0.3-3.6 | جهد إدخال البيانات: | -0.3-4.465 |
| إبراز: | كابل NVIDIA AOC بسرعة 100 جيجابت لمراكز البيانات,كابل NVIDIA AOC لشبكات الإيثرنت,كابل NVIDIA MFA1A00-C050 بسرعة 100 جيجابت,NVIDIA Ethernet network AOC cable,NVIDIA MFA1A00-C050 100G cable |
||
منتوج وصف

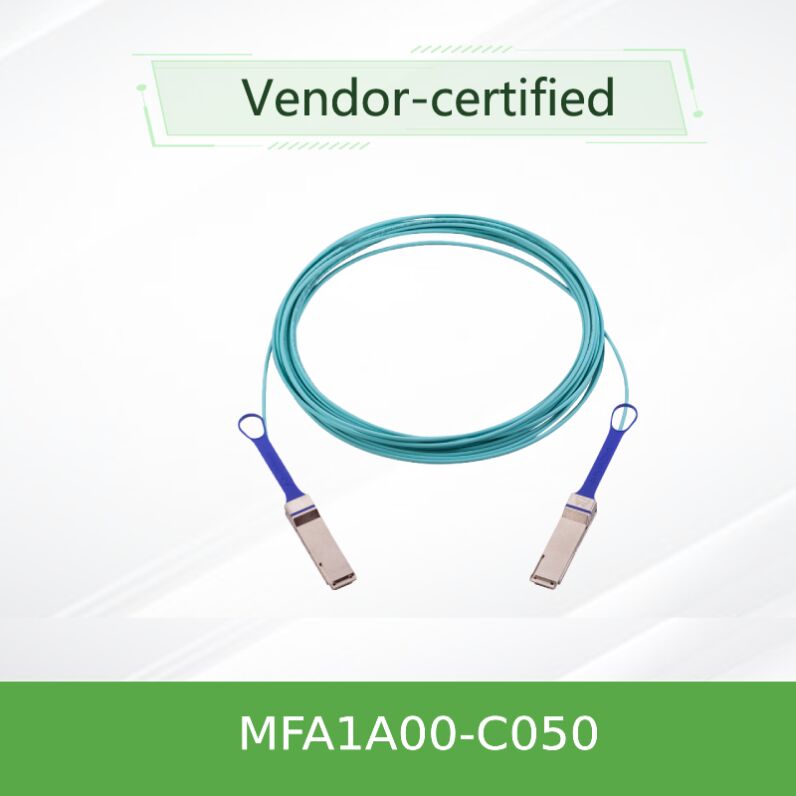

NVIDIA MFA1A00-C050 كابل بصري نشط 100G لمراكز البيانات وشبكات إيثيرنث
NVIDIA MFA1A00-C050 هو كابل بصري نشط QSFP28 عالي الأداء (AOC) مصمم لنظم 100Gb / s Ethernet (100GbE) و InfiniBand EDR.يوفر هذا الاختلاف الذي يبلغ طوله 50 مترًا مدىً مطولًا يصل إلى 100 متر مع الحفاظ على سلامة إشارة ممتازة واستهلاك طاقة منخفض.
الخصائص الرئيسية
- استهلاك طاقة منخفض للغاية (2.2W نموذجي لكل طرف مع إعادة التوقيت)
- يصل إلى 100 متر على الألياف متعددة الأوضاع
- التصميم المتوافق مع SFF-8665
- إعادة التوقيت القابلة للاختيار لكل مسار لتحقيق أداء مثالي
- التشخيص الرقمي و سلامة الإشارة القابلة للبرمجة
- معدل بيانات إجمالي يصل إلى 100Gb/s (4 خطوط × 25.78Gb/s)
- عرض الخروج Rx القابل للبرمجة والتأكيد المسبق
- مكافئ مدخل Tx قابل للبرمجة لربطات المضيف الخاسرة
- سترة LSZH (منخفضة الدخان صفر الهالوجين) للسلامة
- تتوافق مع RoHS ويمكن توصيلها بالشاشة الساخنة
لمحة عامة عن المنتج
باستخدام تكنولوجيا الألياف متعددة الأوضاع القائمة على VCSEL، يوفر هذا الكابل البصري النشط نطاقًا واسعًا مع الحفاظ على سلامة الإشارة الممتازة. مثالي للتبديل من أعلى الرف،الاتصال بين الرفوف، ونشرات مركز البيانات عالية الكثافة ، سلسلة MFA1A00 تقدم إعادة التوقيت القابل للبرمجة ، وموازنة المدخلات ، والتركيز المسبق على الإخراج لتحسين أداء الرابط في بيئات متنوعة.
التكنولوجيا و سلامة الإشارة
يستخدم MFA1A00-C050 ميزات إعادة التوقيت والموازنة المتقدمة للتغلب على ضعف القناة.كل ممر يدمج مدار ساعة واسترداد البيانات (CDR) يمكن تجاوزه لمعدلات إشارة قديمة أو أقليعوض موازنة مدخل جهاز الإرسال القابل للبرمجة عن خسائر PCB المضيف ، في حين يضمن عمق الإخراج والتركيز المسبق للجهاز المستقبل القابل للبرمجة توصيل إشارة نظيفة.
النشرات النموذجية
- اتصال مركز البيانات:ربط المفاتيح العليا إلى المفاتيح المجمعة في نهاية الصف على مسافة 100 متر
- الحوسبة عالية الأداء (HPC):أنسجة InfiniBand EDR لمجموعات الحوسبة والتخزين التي تتطلب تأخيرًا منخفضًا وعرضًا نطاقًا واسعًا
- شبكات السحابة والشركات:100GbE بنية ورقة العمود الفقري ، مما يقلل من الطاقة والتكلفة مقارنة بـ DACs النحاس أكثر من 5m
- عقد الحوسبة الحافة:وصلات بصرية موثوقة في الرفوف المحدودة بالمساحة حيث تعتبر مقاومة EMI مهمة
- الإعلام و ما بعد الإنتاج:نقل ملفات عالية السرعة لبيئات التخزين المشتركة
المواصفات التقنية
| المعلم | دقيقة | النوع | ماكس | الوحدة |
|---|---|---|---|---|
| معدل البيانات لكل مسار | - 100 جزء بالمليون | 25.78125 | + 100 جزء في المليون | جيجابايت/ثانية |
| تشغيل الكهرباء (Vcc) | 3.135 | 3.3 | 3.465 | V |
| تبديد الطاقة (مع إعادة التوقيت) | | 2.2 | 2.5 | W |
| تشتيت الطاقة (بدون إعادة التوقيت) | | 1.5 | 1.8 | W |
| درجة حرارة الحجرة | 0 | | 70 | °C |
| قطر الكابل | 2.8 | 3.0 | 3.2 | ملم |
| نصف قطر الانحناء الأدنى | 30 | | | ملم |
دليل الاختيار سلسلة MFA1A00
| رقم الطلب | معدل البيانات / البروتوكول | الطول | الوصف |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3م | كابل بصري نشط، Ethernet 100Gb/s |
| MFA1A00-C005 | 100GbE | 5 م | كابل بصري نشط، Ethernet 100Gb/s |
| MFA1A00-C010 | 100GbE | 10 م | كابل بصري نشط، Ethernet 100Gb/s |
| MFA1A00-C050 | 100GbE | 50 متر | كابل بصري نشط، LSZH، 100Gb/s Ethernet |
| MFA1A00-C100 | 100GbE | 100 متر | كابل بصري نشط، Ethernet 100Gb/s |
المزايا
نطاق واسع وقوة منخفضة
تصل إلى 100 متر بدون متكررات، طاقة أقل من أجهزة الاستقبال البصرية + حل سلك التصحيح، وتوفير ميزانية طاقة التبديل.
سلامة الإشارة جاهزة للذكاء الاصطناعي
يضمن الموازنة القابلة للبرمجة ، وإعادة التوقيت ، والتركيز المسبق على الإخراج روابط قوية في البيئات الصاخبة أو الخاسرة.
المرونة التشغيلية
يعمل مع كل من InfiniBand EDR و 100GbE ، ويدعم إعادة تجاوز الوقت للمعدلات القديمة.
إدارة مباشرة
DDM الكامل عبر SFF-8636: مراقبة في الوقت الحقيقي لدرجة الحرارة والجهد والطاقة البصرية وتحيز TX ، وتبسيط الصيانة.
الأسئلة الشائعة
س1: هل MFA1A00-C050 متوافق مع مفتاح سيسكو 100G الخاص بي؟
الجواب: الكابل هو QSFP28 AOC القياسي. معظم مفتاحات سيسكو الحديثة (Nexus 9300، 9500) مع منافذ 100GbE ستعرفه. ومع ذلك، للحصول على التوافق الكامل مع Cisco IDPROM،نوصي بتحقق أو طلب خدمة الرموز.
س2: ما هو الفرق بين عملية إعادة التوقيت وعدم إعادة التوقيت؟
ج: يقوم إعادة التوقيت بإعادة مزامنة وتنظيف الإشارة باستخدام CDR ، مما يحقق جودة إشارة أفضل لـ 25Gb / s لكل شريط. إذا تم استخدام معدلات بيانات أقل (على سبيل المثال ، 10Gb / s) ،يمكن تجاوز CDR لتوفير الطاقة (إلى ~ 1.5W).
السؤال 3: هل يمكنني استخدام هذا الكابل لتطبيقات 40GbE أو التفجير؟
ج: تدعم سلسلة MFA1A00 100Gb / s كأربع خطوط 25G ؛ وهي ليست مخصصة لخروج 40GbE. لخروج 4 × 25G (QSFP28 إلى أربعة SFP28) ، تحقق من منتجات NVIDIA AOC الأخرى.
الحقائق الرئيسية في لمحة
- معدل البيانات القصوى:100 جيجابايت/ثانية (4 × 25.78 جيجابايت)
- نوع الجهاز:QSFP28 إلى QSFP28
- نوع الكابل:الـ MMF النشطة البصرية، LSZH
- النطاق:ما يصل إلى 100 متر
- الطاقة لكل طرف:2.2W (إعادة تشغيل)
- الضمان:محدودة لمدة 3 سنوات (قاعدة NVIDIA)
ملاحظة:في حين أن الميناء المادي هو القياسية، بعض البائعين قفل في قد تتطلب EEPROM مشفرة. مساعدة البرمجة أو خدمة الترميز متاحة يرجى التأكيد قبل الطلب للمنصات غير NVIDIA.
