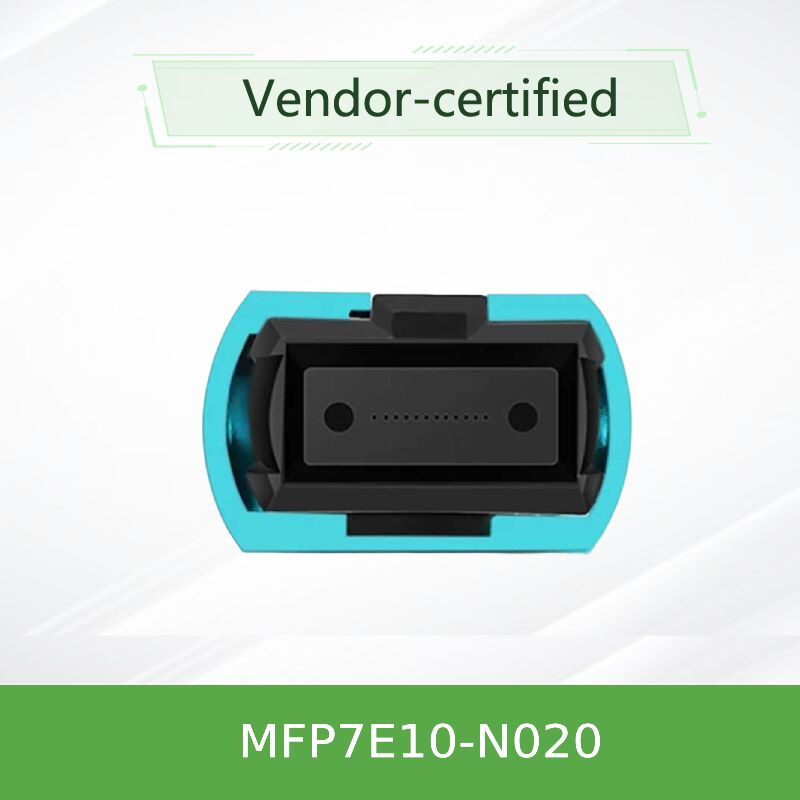

كابل NVIDIA MFP7E10-N020 بطول 20 متر MPO12/APC متعدد الأوضاع 800G InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N020 (980-9I57Z-000020) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MFP7E10-N020 (980-9I57Z-000020) | شكل المادة: | سلك دائري |
|---|---|---|---|
| سمحت قوة الشد: | 1000N <10000n | إصدار الشهادات: | RoHS, CE, ISO9001, VDE, CCC |
| مادة غمد: | بولي كلوريد الفينيل | طول: | 20 م |
| معدل البيانات: | 200 جيجابايت/ق | أصل: | الهند / إسرائيل / الصين |
| إبراز: | كابل Nvidia متعدد الأوضاع MPO12/APC بطول 20 متر,كابل ألياف بصرية 800G InfiniBand,كابل Nvidia MFP7E10-N020 عالي السرعة,800G InfiniBand fiber optic cable,Nvidia MFP7E10-N020 high-speed cable |
||
منتوج وصف
NVIDIA MFP7E10-N020 20m MPO12/APC كابل متعدد الأوضاع لـ 800G InfiniBand
NVIDIA® Mellanox® متوافق كابل بصري سلبي
لمحة عامة عن المنتج
سلسلة NVIDIA MFP7E10-Nxxx هي كابلات الألياف متعددة الوسائط MPO-12/APC إلى MPO-12/APC السلبية المصممة للاتصالات المشتركة قصيرة المدى في مراكز البيانات عالية الأداء.MFP7E10-N020(20 متراً) يستخدم ثمانية ألياف نشطة في طوبولوجية التقاطع من النوع B لتمكين الرابط البصري المرتبط المباشر دون مكيّفات عكس القطبية.مع اتصال جسدي زاوية (APC) البولندي 8 درجة، يتم تقليل الانعكاسات الخلفية إلى الحد الأدنى، مما يضمن سلامة الإشارة لتعديل PAM4 حتى 800Gb / s.
كل كابل تم اختباره في المصنع إلى Telcordia GR-1435 ويدعم درجات حرارة التشغيل من 0 إلى 70 درجة مئوية.مناسبة لمفاتيح عالية الكثافة ومجموعات GPUللصلات التي يبلغ طولها 20 متراً، تستخدم الكابلات ألياف OM3 ذات كفاءة من حيث التكلفة مع هامش أداء كامل.
الخصائص الرئيسية
- رقم الجزء:MFP7E10-N020 (20m) ، متوفر أيضًا في أطوال من 3m إلى 50m
- نوع الألياف:المود المتعدد 50/125μm OM3 (معياري لـ 20m)
- رابط:MPO-12/APC الإناث، غطاء أخضر، 8° زاوية البولندي
- خسارة الإدراج (أكبر قدر ممكن):≤0.358 dB (0.35 + 0.0004 × 20)
- خسارة العائد:≥35 ديسيبل
- الحد الأدنى لقطر الانحناء:30 ملم (ديناميكي / ثابت)
- الحد الأقصى لـ OM3:30 مترا (مع اثنين من ألواح التصحيح) ؛ OM4 يوصى بعد 30 مترا
لماذا MPO‐12/APC؟
الموصلات الملمعة الزاوية تقمع الانعكاس الخلفي الذي من شأنه أن يقلل من أداء الليزر في أجهزة الاستقبال عالية السرعة. على عكس الإصدارات الملمعة للغاية (UPC) ،تسمح APC بالعمل الموثوق به في 50G PAM4 لكل ممرتتعرف قشرة NVIDIA الخضراء بسرعة على توافق APC ، مما يمنع عدم التطابق مع كابلات UPC القشرة الزرقاء القديمة.
نوع B:يربط المسار 1 في الطرف الآخر بالمسار 12 في الطرف الآخر - مثالية لربط 4 مسارات Tx / Rx دون كابلات التقاطع الخارجية.
التكنولوجيا و سلامة الإشارة
تم تصميم كل كابل لهياكل 800G DR8 / 400G DR4 ، ويحتوي على 8 ألياف متعددة الوسائط مرتبة في عقدة متقاطعة. واجهة APC ذات الدرجة 8 تقلل من خسارة العودة البصرية إلى > 35 ديسيبل ،حاسمة لمستقبلات معدل البود العالي مثل NVIDIA MMA4Z00-NS (OSFP مزدوج الموانئ)التصميم السلبي يستهلك صفر طاقة ولا يقدم أي فترة تأخير، مما يجعله مثاليًا لترابطات التبديل إلى التبديل أو التبديل إلى DPU في أنسجة NDR InfiniBand.
يضمن الاختبار الدقيق للهندسة النهائية والتحقق من IL / RL أن كل كابل يلبي المتطلبات الصارمة لامتدادات الأقمشة الحديثة 800G Ethernet و NVLink.
النشرات النموذجية
- ربط أجهزة التبديل OSFP 800Gb / s ذات الموانئ المزدوجة (مثل Quantum-2) مع محولات الشبكة ConnectX‐7 عبر امتدادات الرفات البالغة 20 مترًا
- توصيل وحدات NVIDIA BlueField‐3 DPU (QSFP112 أو OSFP) إلى مفاتيح أعلى الرف في نفس الصف أو في مواقع الصف المجاورة
- الاتصالات المتبادلة في خادم التخزين التي تتطلب روابط OM3 قصيرة المدى تصل إلى 20 مترًا
- العمود الفقري متعدد الأوضاع داخل صف من الرفوف (≤30m لـ OM3)
التوافق
يعمل جهاز MFP7E10-N020 مع أي جهاز إرسال أو نظام يقبل مكونات MPO-12/APC الإناث ويتوقع أن يكون له نوع B. تتضمن التوافقات التحقق منها:
- NVIDIA MMA4Z00-NS (OSFP DR8 ثنائي الموانئ ، 800G)
- NVIDIA MMA4Z00-NS400 (OSFP 400G ذات منفذ واحد)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- مفاتيح InfiniBand NDR 400G/800G ومحولات ConnectX‐7
- أجهزة تحويل 400GbE القياسية مع واجهات MPO-12 APC البصرية
ملاحظة مهمة:هذا الكابل لا يمكن أن يتزاوج مع مكونات MPO- 12 / UPC (البولندية فائقة ، القشرة الزرقاء). الاستخدام المختلط سوف يضر وجوه نهاية الحبل ويتسبب في فشل الرابط.
المواصفات التقنية
| المعلم | القيمة (MFP7E10-N020) |
|---|---|
| نوع المنتج | كابلات الألياف متعددة الأوضاع MPO‐12/APC السلبية، نوع B |
| الطول (اسمياً) | 20 متراً ؛ التسامح: +2% × L / -0 (L≥5m) |
| الألياف النشطة | 8 (4 Tx / 4 Rx الاتجاه) |
| قطر الكابل | 3.0 ± 0.2 ملم |
| مادة السترة | Aqua LSZH / OFNR (منخفضة الدخان صفر الهالوجين، معدل ارتفاع) |
| قاعدة الألياف | 50/125 ميكروميد متعدد الأوضاع (OM3 ل ≤30m ؛ OM4 ل > 30m) -- OM3 المستخدمة عند 20m |
| خسارة الإدراج (أكثر) | ≤0.358 dB (0.35 + 0.0004 × 20) |
| خسارة العائد (دقيقة) | ≥35 ديسيبل |
| درجة حرارة العمل | 0°C إلى 70°C |
| درجة حرارة التخزين | -40°C إلى 85°C |
| الرطوبة النسبية | 10% ~ 85% (غير مكثفة) |
| التنظيم | RoHS ، CE ، FCC Class A ، CB ، cTUVus ، RCM ، VCCI |
| فئة الليزر | الفئة 1 (IEC 60825-1/2 ، 21 CFR 1040) |
دليل الاختيار (سلسلة MFP7E10-Nxxx)
| رقم الطلب | الطول | نوع الألياف (المعيار) |
|---|---|---|
| MFP7E10-N003 | 3 م | OM3 |
| MFP7E10-N005 | 5 م | OM3 |
| MFP7E10-N007 | 7 م | OM3 |
| MFP7E10-N010 | 10 م | OM3 |
| MFP7E10-N015 | 15 متر | OM3 |
| MFP7E10-N020 | 20 متر | OM3 |
| MFP7E10-N025 | 25 متر | OM3 |
| MFP7E10-N030 | 30 متر | OM3 (OM4 اختياري) |
| MFP7E10-N035 | 35 متر | OM4 |
| MFP7E10-N040 | 40 متر | OM4 |
| MFP7E10-N050 | 50 متر | OM4 |
ملاحظة: بالنسبة للأطوال التي تزيد عن 30 مترًا ، مطلوب أن تكون الألياف OM4 لضمان الوصول إلى 50 مترًا. سفن MFP7E10-N020 مع ألياف OM3 افتراضيًا ، والتي تدعم 800G الأصلية تصل إلى 30 مترًا بما في ذلك ألواح التصحيح.
لماذا اخترت ستارسورج للكابلات البصرية من نفيديا؟
- 100% متوافقة ومختبرة:يتم التحقق من كل كابل MFP7E10 مع أجهزة NVIDIA قبل الشحن
- المخزون والقيادة السريعةالأطوال الشائعة (3m،5m،10m،15m،20m،30m،50m) في المستودع الإقليمي
- الدعم التقني:فحص التوافق قبل البيع واستكشاف الأخطاء بعد البيع
- تسعير السلع بالجملة وتسميتها:التسلسل المخصص / علامات الأصول المتاحة للمشاريع الكبيرة
- الشحن العالمي:خيارات DDP/FedEx/UPS إلى الولايات المتحدة الأمريكية والاتحاد الأوروبي ومنطقة آسيا والبحر الهادئ والشرق الأوسط
الخدمة والدعم
توفر مجموعة ستارسرج في هونغ كونغ ضماناً لمدة سنة ضد عيوب التصنيع، بالإضافة إلى استجابة هندسية على مدار 24 ساعة. نحن نقدم إرشادات التنظيف والتفتيش للحفاظ على فقدان إدخال مثالي.لتنفيذ أكثر من 30 متر أو كابلات هجينة مخصصة (MPO إلى ثنائي)، يرجى الاتصال بفريق الحلول لدينا.
الأسئلة الشائعة
س1: هل يمكن استخدام MFP7E10-N020 في روابط 800G أطول من 30 مترًا؟
ج: بالنسبة للمسافات التي تتراوح بين 30-50 مترًا، نوصي بتغييرات OM4 (MFP7E10-N035 إلى N050). عند 20 مترًا، يوفر OM3 أداءً 800G كاملًا مع الهامش.
السؤال 2: هل قطب الكابل مناسبة لمفاتيح NVIDIA Quantum-2؟
الجواب: نعم، النوع B هو القطبية القياسية المطلوبة من قبل NVIDIA للاتصالات المباشرة من 800G إلى OSFP.
س3: ما هو الفرق بين MFP7E10 و MFP7E20؟
ج: MFP7E10 هو متعدد الوسائط (MMF) ، MFP7E20 هو أحادي الوسائط (SMF) ، بالنسبة للمسافات ≤50m ، تعد الوسائط المتعددة فعالة من حيث التكلفة ؛ بعد 50m ، حدد كابل MFP7E20 أحادي الوسائط.
س4: هل تقدمون توصية بمجموعة تنظيف؟
ج: نعم، نقترح استخدام منظف MPO-12/APC (مثل CLICK-Clean أو IBC) قبل كل زواج.
السؤال 5: هل يضمن طول 20 متر لـ 400G و 800G؟
ج: نعم، MFP7E10-N020 يمر اختبار الامتثال من NVIDIA لـ 800G DR8 و 400G DR4 روابط في غضون 20m.
الاحتياطات في التعامل
- لا تخلع غطاء الغبارحتى لحظة التثبيت التلوث هو السبب رقم واحد لتدهور الرابط
- تنظيف دائمًا كل من جهاز توصيل الكابلات والحاوية البصرية للمستقبل عبر استخدام منظف MPO-APC خاص
- لا ينحني الكابل أكثر صرامة من نصف قطر 30 مم، وخاصة بالقرب من الموصلات
- لا تخلط أبدًا بين MPO-APC (الخضراء/المتحيزة) و MPO-UPC (الأزرق/المسطح) - فقد يحدث ضرر جسدي
- الامتثال للاحتياجات الاحتياطية القياسية لـ ESD عند التعامل مع أجهزة الاستقبال القابلة للشحن ، على الرغم من أن الكابل نفسه سلبي
