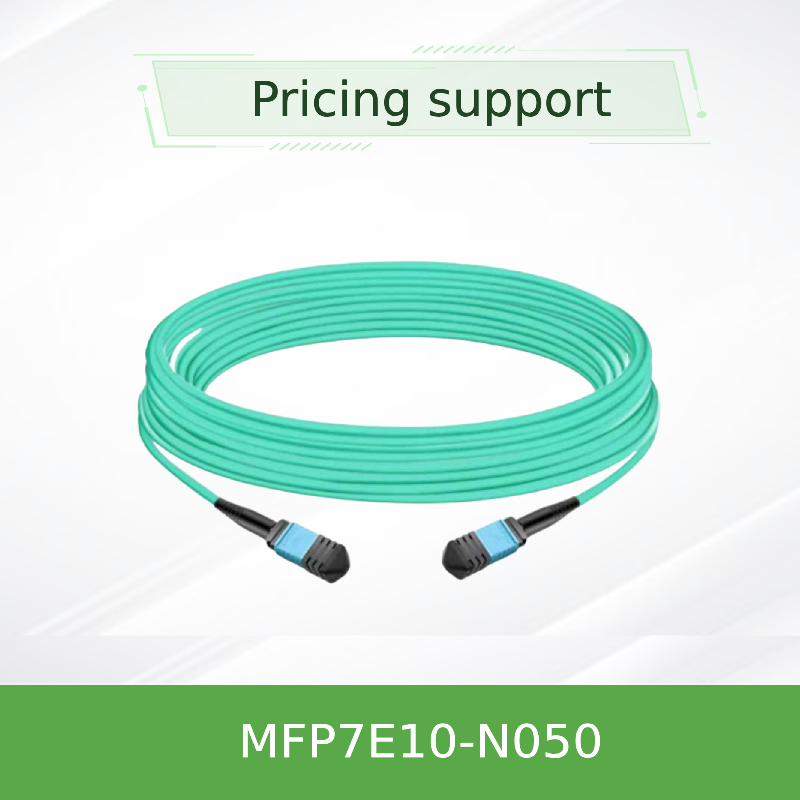

50m NVIDIA MFP7E10-N050 MPO-12/APC كابل بصري لـ ConnectX-7 / BlueField-3 و OSFP/QSFP112 Transceivers
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N050 (980-9I57Y-00N050) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج: | MFP7E10-N050 | طول: | 50 م |
|---|---|---|---|
| نوع الألياف: | multimode OM4 | موصلات: | MPO-12/APC (أنثى) |
| فقدان الإدراج: | ≤ 0.37 ديسيبل | خسارة العودة: | ≥ 35 ديسيبل |
| إبراز: | 50m NVIDIA MPO-12 كابل بصري,كابل NVIDIA ConnectX-7 البصري,كابل OSFP QSFP112 |
||
منتوج وصف
NVIDIA MFP7E10-N050 MPO-12/APC كابل بصري
50 متر MPO-12/APC إلى MPO-12/APC كابلات الألياف متعددة الوسائط ، نوع B التقاطع ، OM4 (50/125 μm). مصممة لـ 400G / 800G InfiniBand و Ethernet الروابط بين OSFP مزدوج الموانئ ، OSFP واحد الموانئ ،ومستقبلات QSFP112.
لمحة عامة عن المنتج
تم تصميم كابل NVIDIA MFP7E10-Nxxx السلبي الضوئي لربط مركز البيانات عالي الكثافة. يستخدم MFP7E10-N050 (50m) 8 ألياف نشطة داخل رابط MPO-12 / APC من 12 ألياف ،مع 4 ألياف تعمل كأعضاء قوةيقلل بريش الزاوية 8 درجة (APC) من الانعكاسات الخلفية ، مما يضمن سلامة الإشارة للبروتوكولات عالية السرعة.
هذا الكابل عبارة عن مجموعة متقاطعة من النوع بمحاذاة قناة الإرسال 1 في نهاية واحدة لاستقبال القناة 12 في الطرف المعاكسيدعم كل من بيئات InfiniBand (NDR) و Ethernet (400GbE / 800GbE).
الخصائص الرئيسية
البصري والفيزيائي
- ألياف OM4 متعددة الوسائط 50/125 μm (الطول > 30 م)
- مقاطع MPO‐12/APC الإناث، قشرة خضراء
- 8 ألياف نشطة / 4 غير نشطة (أعضاء القوة)
- القطبية المتقاطعة من النوع B
- سترة Aqua LSZH / OFNR ، قطرها 3.0 ± 0.2 مم
الأداء والامتثال
- خسارة الإدراج ≤ 0.35 + 0.0004 × L (dB) ؛ لـ 50m: ≤ 0.370 dB
- خسارة العودة ≥ 35 ديسيبل
- الحد الأدنى لقطر الانحناء: 30 ملم (في أي مكان على الكابل)
- درجة حرارة التشغيل: 0 °C إلى 70 °C
- تيلكورديا GR‐1435، IEC 61754‐7، ANSI/TIA‐604‐5
التكنولوجيا
الجانب النهائي لـ APC (التواصل المادي الزاوي) مع البولندي 8 درجة أمر حاسم للصلات البصرية عالية السرعة: فإنه ينحرف الانعكاسات الداخلية الخلفية بعيدا عن الليزر المرسل ،الحد من تشويه الإشارة وأخطاء البتالكابل سلبي ولا يحتوي على إلكترونيات نشطة، مما يضمن تأخيرًا منخفضًا وموثوقية عالية.
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
النشرات النموذجية
- التبديل إلى التبديلربط مفاتيح OSFP 800G ذات منفذين في الأقمشة العمود الفقري على مسافات أطول.
- التبديل إلى المحول:توصيل مفاتيح OSFP إلى ConnectX‐7 أو BlueField‐3 DPUs باستخدام أجهزة OSFP أو QSFP112.
- 400G/800G اختراق:تستخدم مع ناقلات OSFP مزدوجة الموانئ لدعم رابطين 400G من 4 قنوات.
- تجمعات الذكاء الاصطناعي و HPC التي تتطلب اتصال GPU إلى GPU بفترة تأخير منخفضة وعرض نطاق واسع عبر الرفوف.
التوافق
جهاز MFP7E10-N050 متوافق مع أجهزة NVIDIA، بما في ذلك:
- OSFP مزدوج الموانئ:MMA4Z00-NS (800G DR8) لمفاتيح InfiniBand / Ethernet
- OSFP ذات منفذ واحد:MMA4Z00-NS400 (400G) لمحولات ConnectX-7
- QSFP112:MMA1Z00-NS400 (400G) لـ BlueField-3 DPUs
- كما يدعم بروتوكولات 400GbE / NDR InfiniBand و NVLink.
مهم: لا تتوافق موصلات MPO- 12 / APC مع موصلات MPO- 12 / UPC (القشرة الزرقاء). لا تخلط مع أجهزة الاستقبال 100G / 200G التي تستخدم بريق UPC.
المواصفات
| المعلم | القيمة |
|---|---|
| النموذج | MFP7E10-N050 |
| الطول | 50 م (تسامح: +2% × L / -0) |
| نوع الألياف | OM4 متعدد الوسائط (50/125 μm) لطول > 30 م |
| نوع الجهاز | MPO‐12/APC الإناث إلى MPO‐12/APC الإناث، قشرة خضراء |
| الألياف النشطة | 8 (4 Tx، 4 Rx) |
| القطبية | نوع B التقاطع |
| خسارة الإدراج (أكثر) | ≤ 0.35 + 0.0004 × L (dB) → 0.370 ديسيبل @ 50m |
| خسارة العائد (دقيقة) | ≥ 35 ديسيبل |
| قطر الكابل | 3.0 ± 0.2 ملم |
| نصف قطر المنحنى الدقيق | 30 ملم (في أي مكان على الكابل) |
| سترة | أكوا، LSZH / OFNR |
| درجة حرارة العمل | 0 °C إلى 70 °C |
| درجة حرارة التخزين | -40 °C إلى 85 °C |
| الرطوبة (غير مكثفة) | 10٪ - 85٪ RH |
| المعايير | GR‐1435، IEC 61754‐7، ANSI/TIA‐604‐5 |
دليل الاختيار
| رقم الطلب | الوصف | الطول |
|---|---|---|
| MFP7E10-N003 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 3 م |
| MFP7E10-N005 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 5 م |
| MFP7E10-N007 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 7 م |
| MFP7E10-N010 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 10 م |
| MFP7E10-N015 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 15 متر |
| MFP7E10-N020 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 20 متر |
| MFP7E10-N025 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 25 متر |
| MFP7E10-N030 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 30 متر |
| MFP7E10-N035 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 35 متر |
| MFP7E10-N040 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 40 متر |
| MFP7E10-N050 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 50 متر |
المزايا
- خسارة منخفضة و خسارة عودة عالية:يضمن الإشارات البصرية النظيفة لتعديل PAM4 400G / 800G.
- البولش APC:يقلل من الانعكاسات، وهو أمر بالغ الأهمية لـ NDR InfiniBand و 800G Ethernet.
- نوع B:يسهل التزاوج المباشر بين جهاز الاستقبال؛ لا حاجة إلى محولات عكس القطبية.
- سترة LSZH/OFNR:منخفضة الدخان ومهدئة للنار ، مناسبة للمساحات الكاملة والمتزايدة.
- مؤهل من NVIDIA:تم اختبارها وتوصي بها لعائلات Switch ConnectX-7 و BlueField-3 و Spectrum.
- الحد الأقصى للوصول:طول 50m هو الحد الأقصى المدعوم مع اثنين من ألواح التصحيح (مقاطع الاتصال 4) وفقًا لمواصفات NVIDIA.
الأسئلة الشائعة
هل هذا الكابل متوافق مع أجهزة QSFP112؟
نعم، عند استخدامها مع جهاز NVIDIA QSFP112 400G المناسب (مثل MMA1Z00-NS400) على جانب المحول.
هل يمكنني استخدام هذا مع موصلات MPO- 12 / UPC؟
رقم MPO‐12/APC (القشرة الخضراء) غير متوافق ميكانيكياً أو بصرياً مع MPO‐12/UPC (القشرة الزرقاء). يمكن أن يؤدي استخدامها معًا إلى تلف واجهات نهاية المرفق.
هل 50 مترا هو الحد الأقصى لهذا الكابل؟
نعم ، وفقًا لمواصفات NVIDIA ، فإن MFP7E10-N050 هو أطول متغير في هذه السلسلة ، حيث يدعم ما يصل إلى 50 مترًا من إجمالي طول الرابط عند تضمين ما يصل إلى اثنين من ألواح التصحيح البصرية (مقاطع الاتصال 4).
هل الكابل حساس لـ (إس دي) ؟
لا، الكابل لا يحتوي على أجزاء موصلة. ومع ذلك، تطبق الاحتياطات القياسية ESD عند التعامل مع جهاز الاستقبال.
الاحتياطات في التعامل
- ابقوا أغطية الغبار على الموصلات حتى التثبيت لمنع التلوث.
- نظف كل من اتصالات الكابلات والمرسلات باستخدام منظف الاتصالات البصرية قبل التزاوج.
- تجنب ثني الكابل إلى أقل من نصف قطر 30 ملم.
- لا تتعرض للسوائل أو تعمل خارج نطاق درجة الحرارة المسمى.
- تخزين ما بين -40 °C و 85 °C عندما لا تستخدم.
مقدمة الشركة
هونغ كونغ ستارزورج جروب كو، المحدودةهي شركة تقنية مدفوعة من مزودي أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008، ونحن نخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكة، NICs،نقاط وصول لاسلكية، أجهزة التحكم، الكابلات، ومعدات الشبكة ذات الصلة.
مدعومة بفريق مبيعات وفني من ذوي الخبرة، ستارسورج تدعم الصناعات مثل الحكومة، الرعاية الصحية، التصنيع، التعليم، المالية، والمؤسسات.أنظمة إدارة الشبكة، تطوير برامج مخصصة، دعم متعدد اللغات، والتسليم العالمي.
الحقائق الرئيسية في لمحة
"المتصل والقطبية"MPO‐12/APC الإناث، نوع B التقاطع، قشرة خضراء
الألياف والطول:OM4 متعدد الوسائط ، 50 م (164 قدم) ، 8 ألياف نشطة
الأداء البصري:IL ≤ 0.370 dB، RL ≥ 35 dB
الامتثال:GR‐1435، IEC 61754‐7، OFNR/LSZH
مصفوفة التوافق
| جهاز الاستقبال | نوع الميناء | متوافق |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP مزدوج الموانئ | نعم.. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (ميناء واحد) | نعم.. |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | نعم.. |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | نعم.. |
| أجهزة MPO‐12/UPC (100G/200G) | MPO‐12/UPC | لا (منشط مختلف) |
قائمة التحقق من المشتري
- تأكيد نوع منفذ جهاز الاستقبال: OSFP، OSFP مزدوج الموانئ، أو QSFP112
- التحقق من البوليسة: MPO‐12/APC (القشرة الخضراء) مقابل UPC (القشرة الزرقاء)
- التحقق من طول الكابل المطلوب MFP7E10-N050 هو 50 متر
- ضمان نوع الألياف: OM4 متعددة الأوضاع للأطوال > 30m
- خطة إدارة الكابلات: نصف قطر المنحنى الحد الأدنى 30 مم
- النظر في فقدان إدراج لوحة التصحيح: يسمح بـ 4 وحدات اتصال
