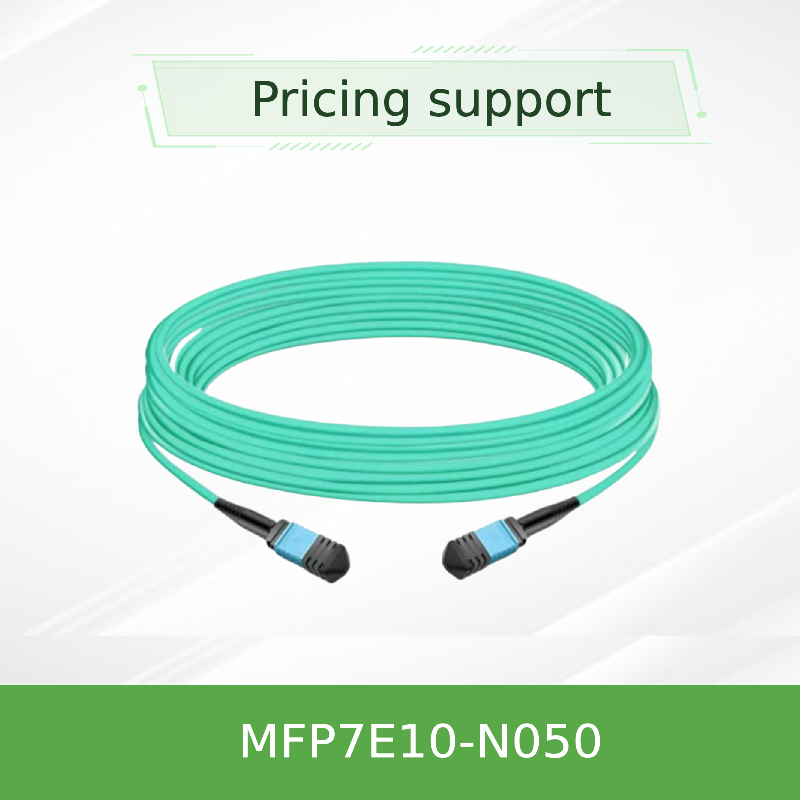

كابل ألياف بصرية NVIDIA MFP7E10-N050 بطول 50 متر MPO-12/APC متعدد الأوضاع لشبكات InfiniBand و Ethernet بسرعة 400 جيجابت/800 جيجابت
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N050 (980-9I57Y-00N050) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج: | MFP7E10-N050 | طول: | 50 م |
|---|---|---|---|
| نوع الألياف: | multimode OM4 | موصلات: | MPO-12/APC (أنثى) |
| فقدان الإدراج: | ≤ 0.37 ديسيبل | خسارة العودة: | ≥ 35 ديسيبل |
| إبراز: | كابل ألياف بصرية NVIDIA بطول 50 متر MPO-12,كابل ألياف بصرية متعدد الأوضاع لشبكات InfiniBand,كابل ألياف بصرية Ethernet بسرعة 400 جيجابت |
||
منتوج وصف
NVIDIA MFP7E10-N050 50m MPO-12/APC كابلات الألياف متعددة الوسائط
كابل ضوئي سلبي عالي الأداء بـ 8 ألياف مع طوبولوجيا التقاطع من النوع B مصممة لربط 400GbE / NDR InfiniBand و Ethernet ، تدعم أجهزة OSFP و QSFP112 ذات الميناءين.
المواصفات الرئيسية
الطول:50 متر (MFP7E10-N050)
نوع الألياف:OM4 متعدد الوسائط (الطول > 30 م)
رابط:MPO-12/APC الإناث، 8 ألياف نشطة
طوبولوجيا:النوع B
السترة:أكوا LSZH / OFNR
(ماكس ريش)50 متر (مع 4 موصلات في الرابط)
البروتوكولاتInfiniBand، Ethernet، NVLink
لمحة عامة عن المنتج
سلسلة NVIDIA MFP7E10-Nxxx هي مجموعة كابلات الألياف متعددة الأوضاع السلبية مع موصلات MPO-12/APC. يوفر المتغير MFP7E10-N050 50 مترًا ،اتصال مادي منخفض الخسارة بين أجهزة OSFP 800G متعددة الموانئ، أجهزة OSFP 400G ذات منفذ واحد، و QSFP112 400G.
مع البولندية بزاوية 8 درجات ، فإن واجهة APC تقلل من الانعكاسات الخلفية (خسارة العودة ≥35 ديسيبل) للحفاظ على سلامة الإشارة في روابط PAM4 عالية السرعة.الكابل متوافق تمامًا مع Telcordia GR-1435 و IEC 61754-7ويتم تصنيعها تحت مراقبة جودة صارمة لضمان موثوقية التشغيل.
الخصائص الرئيسية
8 الألياف النشطة
4 مسارات لكل اتجاه لنقل 400G/800G
اتصالات MPO-12/APC
البلاستيك الزاوي يزيل الانعكاسات الضارة في الظهر
الأسلاك المتقاطعة من النوع B
تمكن رسم الخريطة بين العقدة 1 إلى العقدة 12 من التوصيل المباشر بين جهاز الإرسال والإرسال
سترة LSZH مرنة
دخان منخفض، صفر هالوجين، لون الماء، قطر 3.0 ± 0.2 ملم
50 متراً أقصى مدى
مع اثنين من ألواح التصحيح وأربعة وصلات الاتصال
دعم البروتوكولات المتعددة
InfiniBand و Ethernet و NVLink للتنفيذ المستقبلي
التكنولوجيا والتصميم
يستخدم جهاز MFP7E10-N050 ألياف OM4 متعددة الوسائط 50/125 ميكرومترًا محسّنة للأطوال > 30 م. يحتوي رابط MPO على ثقوب محاذاة تتزاوج مع دبوس محاذاة جهاز الاستقبال للاتصال البصري الدقيق.
وجه نهاية 8 درجات APC يقلل من الانعكاس،في حين أن التقاطع (النوع ب) يضمن أن الليزر الإرسال على المسار 1 من نهاية واحدة يتماشى مع المستقبل على المسار 12 من الطرف الآخر - القضاء على الحاجة إلى محول قطبية منفصلة.
يتم إنهاء الكابل باستخدام موصلات منخفضة الخسارة (IL ≤0.35 + 0.0004 × L dB) وتم اختباره في المصنع بنسبة 100٪ من أجل فقدان الإدراج ، وفقدان العودة ، واستمرارية الألياف.
النشرات النموذجية
- التبديل إلى التبديلربط مفاتيح OSFP ذات الموانئ المزدوجة في طوبولوجيات الأوراق العمود الفقري عبر الصفوف
- التبديل إلى محول:ربط مفاتيح OSFP بـ ConnectX-7 أو BlueField-3 DPU مع أجهزة استلام QSFP112/OSFP
- الخادم إلى التبديلاتصال 400G/800G عالي الكثافة في منتصف الصف
- مركز البيانات:الروابط القصيرة المدى بين الرفوف المجاورة أو داخل صف
التوافق
أجهزة الاستقبال:NVIDIA MMA4Z00-NS ، MMA4Z00-NS400 (OSFP) ، MMA1Z00-NS400 (QSFP112)
البروتوكولاتإنفيني باند (NDR) ، إيثيرنث (400GbE/800GbE) ، NVLink
نوع الجهاز:MPO-12/APC (أنثى) - غير متوافق مع MPO-12/UPC
الموانئ:OSFP مزدوج الموانئ ، OSFP أحادي الموانئ ، QSFP112
المواصفات التقنية
| المعلم | القيمة / النطاق | الملاحظات |
|---|---|---|
| رقم المنتج | MFP7E10-N050 | طول 50 متر |
| عدد الألياف | 8 (فعال) | 4 غير نشطين كأعضاء قوة |
| نوع الألياف | OM4 متعدد الوسائط | 50/125 ميكرومتر |
| نوع الجهاز | MPO-12/APC (أنثى) | IEC 61754-7 |
| خسارة الإدراج (IL) | ≤0.35 + 0.0004 × L dB | L = الطول في أمتار |
| خسارة العائد (RL) | ≥35 ديسيبل | البوليش APC |
| قطر الكابل | 3.0 ± 0.2 ملم | مستديرة، مرنة |
| نصف قطر الانحناء الأدنى | 30 ملم | في أي مكان على الكابل |
| مادة السترة | أكوا LSZH / OFNR | دخان منخفض، صفر هالوجين |
| درجة حرارة العمل | 0 °C إلى 70 °C | تخزين: -40 °C إلى 85 °C |
| الطوبولوجيا | النوع B (كروس اوفر) | تعيين العلامة 1 ️ 12 |
دليل الاختيار
| رقم الطلب | الطول | الوصف |
|---|---|---|
| MFP7E10-N003 | 3 م | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N005 | 5 م | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N007 | 7 م | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N010 | 10 م | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N015 | 15 متر | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N020 | 20 متر | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N025 | 25 متر | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N030 | 30 متر | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N035 | 35 متر | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N040 | 40 متر | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
| MFP7E10-N050 | 50 متر | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC |
مزايا المنتج
- سلامة الإشارة:يقلل بريق APC والصنف B من الانعكاسات ومشاكل الاستقطاب
- فعالة من حيث التكلفة:التصميم السلبي الخالي من النحاس بدون أجهزة إلكترونية نشطة ، مما يقلل من استهلاك الطاقة
- الموثوقية:الامتثال لـ (GR-1435) واختبار المصنع بنسبة 100% يضمن أداء ثابت
- المرونة:سترة LSZH و نصف قطر المنحنى الصغير تبسط التوجيه في الرفوف عالية الكثافة
- قابلية التوسع:يدعم بروتوكولات 400G / 800G الحالية والمتقدمة في المستقبل
الأسئلة الشائعة
ما هو الفرق بين MPO-12/APC و MPO-12/UPC؟
يحتوي برنامج UPC على زاوية 8 درجات تقلل من الانعكاسات الخلفية ، وهو أمر بالغ الأهمية لإشارات PAM4 عالية السرعة. يستخدم UPC (برنامج UPC) عادةً في الروابط ذات السرعة المنخفضة.ليسوا متوافقين ميكانيكياً.
هل يمكنني استخدام هذا الكابل مع أجهزة الاستقبال 100G؟
في حين أن الكابل يدعم 8 ألياف ، إلا أنه تم تحسينه لتطبيقات 400G / 800G. لـ 100G (4x25G-NRZ) يتم استخدام كابلات MPO-12/UPC عادةً ؛ يرجى التحقق من التوافق مع جهاز الاستقبال الخاص بك.
ما هي المسافة القصوى الموصى بها للرابط N050؟
50 متر مع اثنين من لوحات التصحيح وأربعة وحدات اتصال إجمالية. للاتصال المباشر دون لوحات التصحيح ، فإن المدى النموذجي يصل إلى 40 مترًا اعتمادًا على ميزانية الرابط.
هل يدعم الكابل (إن في لينك) ؟
نعم ، تم تصميم سلسلة MFP7E10-Nxxx لدعم بروتوكولات NVLink و InfiniBand و Ethernet ، وفقًا لتوجيهات التشغيل المشترك لـ NVIDIA.
الاحتياطات في التعامل
- إبقاء غطاء الغبار الواقي على حتى التثبيت لمنع التلوث
- دائما تنظيف كل من الكابلات وموصلات جهاز الاستقبال مع المنظفات الصف البصرية قبل التزاوج
- تجنب ثني الكابل تحت نصف قطر ثني 30 ملم الحد الأدنى
- لا تسحب على الاتصالات؛ استخدام علامة سحب أو سترة الكابلات لتخفيف الضغط
- تخزين في بيئة جافة ونظيفة ضمن درجة حرارة تخزين تتراوح بين -40 °C و 85 °C
قائمة التحقق من المشتري
- التحقق من نوع رابط جهاز الاستقبال (MPO-12/APC الإناث)
- تأكيد طول الرابط - 50 متغير متر (MFP7E10-N050)
- نوع ألياف التحقق - OM4 متعددة الوسائط (ل> 30 م)
- ضمان القطبية - الاختلاط من النوع B المطلوب للاتصال المباشر
- تقييم توجيه الكابلات و إزالة نصف قطر المنحنى
- تأكيد توافق جهاز الاستقبال (OSFP/QSFP112)
