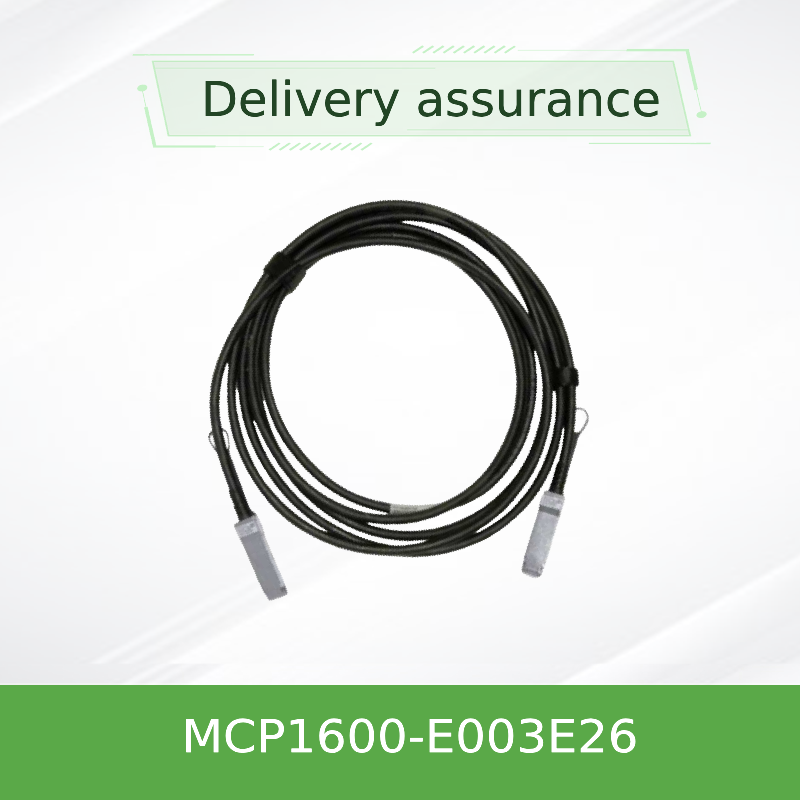

كابل DAC السلبي من طراز QSFP28 100Gb / s 3m ، 26 AWG ، InfiniBand EDR و 100GbE متوافق

تفاصيل المنتج:

اسم العلامة التجارية: Mellanox
رقم الموديل: MCP1600-E003E26
وثيقة: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiate
تفاصيل التغليف: الصندوق الخارجي
وقت التسليم: على أساس المخزون
شروط الدفع: تي/تي
القدرة على العرض: العرض بواسطة المشروع/الدفعة
افضل سعر اتصل

معلومات تفصيلية
التوفر: مخزون ضمان: 1 سنة
حالة: جديدة ومبتكرة تكنولوجيا: إنفينيباند
يكتب: ميلانوكس AOC كابل طول الكابل: 3 أمتار
اسم: كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ الكلمة الرئيسية: ميلانوكس DAC كابل
إبراز:

كابل Mellanox QSFP28 DAC 3m

,

كابل 100Gb / s InfiniBand EDR

,

كابل DAC متوافق مع Nvidia 100GbE

منتوج وصف

كابل Mellanox MCP1600-E003E26 100 جيجابت/ثانية QSFP28 السلبي DAC - 3 متر، 26 AWG، متوافق مع InfiniBand EDR و100 جيجابت
كابل نحاسي متصل مباشرة بسرعة 100 جيجابايت/ثانية QSFP28
كابل DAC سلبي لـ InfiniBand EDR وEthernet بسرعة 100 جيجابت/ثانية • 3 أمتار • 26 AWG • طاقة منخفضة • زمن وصول منخفض للغاية
معدل البيانات ما يصل إلى 100 جيجابايت/ثانية
موصل من QSFP28 إلى QSFP28
طول 3.0 م (9.8 قدم)
الفريق العامل المخصص 26
يكتب النحاس السلبي
رقم الجزء MCP1600-E003E26
الشركة المصنعة نفيديا®/ميلانوكس®
بروتوكول إنفينيباند EDR / 100 جيجا بايت
قوة ≥ 0.1 واط (سلبي)
نطاق درجة الحرارة 0 درجة مئوية إلى 70 درجة مئوية
امتثال بنفايات، SFF-8665، SFF-8636
سترة LSZH (منخفض الهالوجين بدون دخان)
نظرة عامة على المنتج
الميلانوكس® MCP1600-E003E26هو كابل QSFP28 عالي الأداء وفعال من حيث التكلفة من النحاس (DAC) مصمم لتطبيقات InfiniBand EDR وEthernet بسرعة 100 جيجابت/ثانية. فهو يوفر بديلاً موثوقًا وموفرًا للطاقة للألياف الضوئية للتوصيلات البينية قصيرة المدى داخل مراكز البيانات وبيئات الحوسبة عالية الأداء (HPC).
تدمج مجموعة الكابلات النحاسية السلبية هذه أربعة أزواج نحاسية عالية السرعة، يعمل كل منها بسرعة تصل إلى 25 جيجابت/ثانية، لتوفير معدل بيانات إجمالي يبلغ 100 جيجابت/ثانية. ومع عدم وجود مكونات نشطة، فإنه يوفر أقل زمن وصول ممكن واستهلاك طاقة يقترب من الصفر، مما يجعله مثاليًا للاتصال بالحامل العلوي (ToR) والحامل المجاور.
يشتمل كل موصل QSFP28 على EEPROM الذي يقوم بتخزين بيانات تعريف المنتج وتكوينه، والتي يمكن للنظام المضيف قراءتها عبر واجهة إدارة I²C المتوافقة مع SFF-8636. الكابل قابل للتوصيل الساخن، ومتوافق مع RoHS، ويتميز بسترة LSZH (منخفضة الدخان خالية من الهالوجين).
الميزات الرئيسية
  • معدل بيانات إجمالي يصل إلى 100 جيجابايت/ثانية
  • عامل الشكل المتوافق مع SFF-8665 QSFP28
  • تصميم سلبي - لا توجد مكونات نشطة، ولا يوجد سحب إضافي للطاقة
  • جهد إمداد واحد 3.3 فولت
  • درجة حرارة حالة التشغيل: من 0 درجة مئوية إلى 70 درجة مئوية
  • قابل للتوصيل الساخن لسهولة التركيب والاستبدال
  • متوافق مع RoHS وسترة LSZH للسلامة
  • واجهة إدارة I²C متوافقة مع SFF-8636
التكنولوجيا والبناء
MCP1600-E003E26 عبارة عن مجموعة كبلات نحاسية سلبية ثنائية المحور. فهو ينقل الإشارات الكهربائية مباشرة بين منافذ QSFP28 دون أي تكييف للإشارة أو إعادة توقيتها أو تضخيمها. يوفر هذا النهج السلبي العديد من المزايا الرئيسية:
  • الكمون المنخفض للغاية:أقل من 100 نانو ثانية نموذجي، وهو أمر بالغ الأهمية لـ HPC والتداول المالي.
  • استهلاك الطاقة ضئيل:يستهلك أقل من 0.1 وات، مما يقلل الحمل الحراري لمركز البيانات.
  • سلامة الإشارة العالية:تعمل المعاوقة التفاضلية 100 أوم والدرع الأمثل على تقليل فقدان التشويش والإدخال.
يستخدم بناء الكابل 26 موصلاً نحاسيًا AWG مع سترة LSZH متينة. يدعم مقياس 26 AWG الأكثر سمكًا الوصول لفترة أطول مع الحفاظ على سلامة الإشارة. يتم اختبار كل كابل بدقة أثناء الإنتاج لضمان الأداء الجاهز والمتانة على المدى الطويل، مع معدل خطأ بت (BER) أفضل من 1E-15 عند استخدامه مع أنظمة Mellanox.
التوافق
يتوافق MCP1600-E003E26 تمامًا مع معايير الصناعة وقابل للتشغيل البيني مع مجموعة واسعة من معدات الشبكات:
  • المعايير:SFF-8665 (QSFP28)، SFF-8636 (واجهة الإدارة)، IEEE 802.3bj (100GBASE-CR4)، InfiniBand EDR
  • متوافق مع:محولات ومحولات وأنظمة NVIDIA® / Mellanox®؛ كما أنها قابلة للتشغيل المتبادل مع منافذ QSFP28 الأخرى المتوافقة مع MSA
  • إيبروم:مبرمجة بمعلومات المنتج وفقًا لـ SFF-8636؛ اسم البائع: NVIDIA، OUI: 00-02-C9
ملحوظة:للحصول على أفضل أداء وتوافق، نوصي بالتحقق من التوافق مع طراز المحول أو الخادم المحدد لديك قبل الطلب.
تحديد
الحد الأقصى للتقييمات المطلقة
المعلمة دقيقة الأعلى الوحدات
جهد الإمداد -0.3 3.6 V
جهد إدخال البيانات -0.3 3.6 V
التحكم في جهد الإدخال -0.3 3.6 V
المواصفات التشغيلية
المعلمة دقيقة اكتب الأعلى الوحدات
جهد الإمداد (Vcc) 3.135 3.3 3.465 V
استهلاك الطاقة -- -- 0.1 دبليو
درجة حرارة حالة التشغيل 0 -- 70 درجة مئوية
التشغيل الرطوبة النسبية 5 -- 85 %
الكهربائية والميكانيكية
المعلمة دقيقة اكتب الأعلى الوحدات
مقاومة مميزة 90 100 110 أوم
تأخير الانتشار -- -- 4.5 نانوثانية / م
* تأخير النشر هو للإشارة فقط.
دليل الاختيار
توفر سلسلة MCP1600 مجموعة متنوعة من الأطوال ومقاييس الأسلاك لتناسب احتياجات النشر المختلفة:
رقم الجزء طول الفريق العامل المخصص وصف
MCP1600-E003E26 3.0 م 26 3م، أسود، 26AWG
MCP1600-E00AE30 0.5 م 30 0.5 متر، أسود، 30AWG
MCP1600-E001E30 1.0 م 30 1 متر، أسود، 30AWG
MCP1600-E01AE30 1.5 م 30 1.5 متر، أسود، 30AWG
MCP1600-E002E30 2.0 م 30 2 م، أسود، 30AWG
MCP1600-E02AE26 2.5 م 26 2.5 م، أسود، 26AWG
MCP1600-E004E26 4.0 م 26 4 م، أسود، 26AWG
MCP1600-E005E26 5.0 م 26 5 م، أسود، 26AWG
ملحوظة: x = مدى الوصول (بالأمتار)، y = مقياس السلك (AWG).
لماذا تختار MCP1600-E003E26؟
✓ فعالة من حيث التكلفة
تكلفة أقل من أجهزة الإرسال والاستقبال الضوئية للوصلات قصيرة المدى.
✓ كفاءة في استخدام الطاقة
يستهلك أقل من 0.1 وات، ويقلل من تكاليف الطاقة والتبريد في مركز البيانات.
✓ الكمون المنخفض للغاية
مثالية لبيئات التداول HPC، والذكاء الاصطناعي، والمالية.
✓ موثوقة ودائمة
يضمن الاختبار الصارم وسترة LSZH عمر خدمة طويل.
✓ التوصيل والتشغيل
موصلات QSFP28 قابلة للتوصيل السريع مع EEPROM لسهولة التكامل.
✓ على أساس المعايير
SFF-8665، SFF-8636، متوافق مع RoHS لقابلية التشغيل البيني على نطاق واسع.
الخدمة والدعم
  • ضمان:ضمان محدود للأجهزة لمدة عام واحد يغطي إصلاح الأجزاء أو استبدالها (وفقًا لسياسة الشركة المصنعة الأصلية).
  • الدعم الفني:يقدم فريقنا ذو الخبرة المساعدة الفنية قبل البيع وما بعد البيع لضمان النشر السلس.
  • التسليم العالمي:الشحن في جميع أنحاء العالم مع شركاء لوجستيين موثوقين.
  • التخصيص:تتوفر أطوال الكابلات المخصصة وبرمجة EEPROM للطلبات كبيرة الحجم (يرجى الاستفسار).
الأسئلة المتداولة
س: ما هي المسافة القصوى لكابل DAC السلبي؟
ج: يوصى عادةً باستخدام أجهزة DAC السلبية لمسافات تصل إلى 5 أمتار. يبلغ طول MCP1600-E003E26 3 أمتار ويوفر سلامة الإشارة المثالية ضمن هذا النطاق.
س: هل هذا الكابل متوافق مع محولات 100 جيجابت من البائعين الآخرين؟
ج: نعم، إنه متوافق مع MSA ويتفاعل مع معظم منافذ QSFP28 القياسية. ومع ذلك، نوصي بالتحقق من التوافق مع طراز المحول المحدد الخاص بك.
س: ماذا يعني "السلبي" لهذا الكابل؟
ج: السلبي يعني أن الكابل لا يحتوي على مكونات إلكترونية نشطة (مكبرات الصوت، وأجهزة إعادة ضبط الوقت). فهو يعتمد فقط على الموصلات النحاسية لنقل الإشارات، مما يوفر أقل قدر ممكن من الكمون واستهلاك الطاقة.
س: ما الفرق بين إصداري 30 AWG و26 AWG؟
ج: تشير أرقام AWG المنخفضة إلى موصلات أكثر سمكًا، مما يسمح بأطوال كابل أطول. يتم استخدام إصدار 30 AWG للكابلات الأقصر (حتى 2 متر)، بينما يدعم 26 AWG الوصول الأطول (حتى 5 أمتار). يستخدم MCP1600-E003E26 26 AWG لأداء موثوق بطول 3 أمتار.
احتياطات
  • نصف قطر الانحناء:الحد الأدنى لنصف قطر الانحناء الفردي هو 5× القطر الخارجي للكابل (حوالي 47 مم لـ 26 AWG)؛ نصف قطر الانحناء المتكرر هو 10× القطر الخارجي (حوالي 94 ملم).
  • التعامل مع الموصل:تجنب سحب غلاف الموصل؛ استخدم علامة السحب لقطع الاتصال.
  • درجة حرارة التشغيل:لا تعمل خارج نطاق درجة حرارة الحالة من 0 درجة مئوية إلى 70 درجة مئوية.
  • احتياطات البيئة والتنمية المستدامة:اتبع إجراءات التعامل مع ESD القياسية لمنع تلف المكونات الحساسة.
مقدمة الشركة
شركة هونج كونج ستارسورج جروب المحدودةهي شركة تقدم خدمات تعتمد على التكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وهي تخدم العملاء في جميع أنحاء العالم بمنتجات تشمل محولات الشبكة وبطاقات NIC ونقاط الوصول اللاسلكية وأجهزة التحكم والكابلات ومعدات الشبكات ذات الصلة.
بدعم من فريق مبيعات وفريق فني من ذوي الخبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم الشركة أيضًا حلول إنترنت الأشياء، وأنظمة إدارة الشبكات، وتطوير البرامج المخصصة، والدعم متعدد اللغات، والتسليم العالمي.
من خلال نهج العميل أولاً، تركز Starsurge على الجودة الموثوقة والخدمة سريعة الاستجابة والحلول المخصصة التي تساعد العملاء على إنشاء بنية تحتية للشبكة فعالة وقابلة للتطوير ويمكن الاعتماد عليها.
قائمة مراجعة المشتري
✅ تأكد من طول الكابل المطلوب (3 أمتار لهذا الطراز).
✅ تحقق من أن المحول/الخادم يدعم واجهات QSFP28.
✅ تحقق مما إذا كان DAC السلبي مناسبًا لمسافة المسافة الخاصة بك (يوصى بـ ≥5 م).
✅ تأكد من أن نطاق درجة حرارة التشغيل يتوافق مع بيئتك.
✅ تأكد من توافق البائع (يوصى باستخدام NVIDIA/Mellanox).
✅ ضع في اعتبارك قابلية التوسع المستقبلية وكثافة المنافذ.
