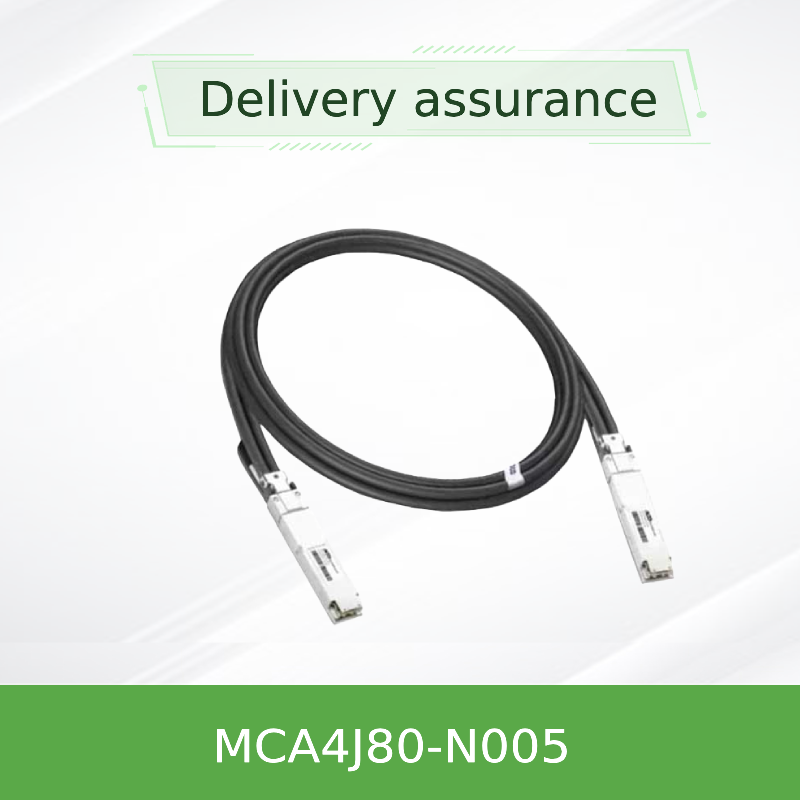

NVIDIA MCA4J80-N005 800Gb / s OSFP كابل النحاس النشط 5m Twin-Port ACC لإنفيني باند NDR
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCA4J80-N005 (980-9I602-00N005) |
| وثيقة: | MCA4J80-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس DAC كابل | طول الكابل: | 5 متر |
| اسم: | Mellanox DAC كابل النحاس النشط IB Twin Port NDR 800GB/S OSFP 5 أمتار MCA4J80-N005 | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل NVIDIA OSFP النحاسي النشط,كابل InfiniBand NDR بسرعة 800 جيجابت/ثانية,كابل ACC ثنائي المنفذ بطول 5 متر |
||
منتوج وصف
NVIDIA MCA4J80-N005 800 جيجابت / ثانية OSFP كبل نحاسي نشط
NVIDIA MCA4J80-N005 عبارة عن كابل نحاسي نشط بطول 5 أمتار (ACC) يتميز بموصل OSFP مزدوج المنفذ على أحد الطرفين وموصل OSFP مزدوج المنفذ 2x400 جيجابت/ثانية على الطرف الآخر. تم تصميم لوحة ACC هذه لمحولات NVIDIA Quantum-2 InfiniBand وSpectrum-4 Ethernet، وهي تدمج دوائر متكاملة لمعادل التركيز المسبق لتوسيع نطاق يصل إلى 5 أمتار مع الحفاظ على زمن وصول منخفض للغاية وطاقة 1.5 وات فقط لكل طرف.
800 جيجابايت/ثانية
عرض النطاق الترددي الكلي
2x400 جرام
دوبلكس كامل
1.5 واط
القوة لكل نهاية
5 م
الحد الأقصى للطول
نظرة عامة على المنتج
تمثل سلسلة NVIDIA MCA4J80 فئة جديدة من الكابلات النحاسية النشطة (ACC) التي تسد الفجوة بين DACs السلبية والحلول البصرية. يستخدم MCA4J80-N005 دوائر متكاملة متكاملة للمعادل في كل طرف للتعويض عن تدهور الإشارة عبر تشغيل النحاس الأطول، مما يتيح عرض نطاق ترددي إجمالي يبلغ 800 جيجابت/ثانية على مسافات تصل إلى 5 أمتار مع زمن وصول منخفض تقريبًا مثل DACs السلبية.
الميزات الرئيسية
- معدل بيانات إجمالي 800 جيجابايت/ثانية- تكوين OSFP ثنائي المنفذ إلى 2x400 جيجابت/ثانية OSFP
- الكابل النحاسي النشط (ACC)- تمتد الدوائر المتكاملة لمعادل التركيز المسبق إلى 5 أمتار
- الكمون المنخفض للغاية- أقل بكثير من AOCs، ويطابق تقريبًا أداء DAC السلبي
- انخفاض استهلاك الطاقة- فقط 1.5 واط كحد أقصى لكل طرف
- طول 5 متر- مقياس سلك 26AWG، قطر الكابل 8.9 ملم
- درجة حرارة حالة التشغيل- 0 درجة مئوية إلى 70 درجة مئوية؛ التخزين -40 درجة مئوية إلى 85 درجة مئوية
- سترة LSZH (منخفضة الدخان خالية من الهالوجين).- متوافق مع RoHS، خالي من الرصاص، خالي من الهالوجين
- موصلات OSFP قابلة للتوصيل السريع- زعانف أعلى مستوى؛ تتوفر أنواع مختلفة من الأعلى المسطح والمسطح إلى الزعانف
- الكشف التلقائي عن البروتوكول- يدعم InfiniBand NDR وEthernet 800GbE
- واجهة إدارة I²C متوافقة مع SFF-8636– EEPROM لتحديد المنتج وتكوينه
المواصفات الفنية
| المعلمة | المواصفات (MCA4J80-N005) |
|---|---|
| نموذج المنتج | MCA4J80-N005 |
| نوع الكابل | كابل النحاس النشط (ACC) مع المرحلية المعادل |
| معدل البيانات | إجمالي 800 جيجابايت/ثانية (2x400 جيجابايت/ثانية) |
| عامل الشكل | OSFP إلى OSFP (منفذ مزدوج إلى منفذ مزدوج) |
| طول | 5 أمتار (تفاوت ± 50 مم للطول ≥2 م) |
| مقياس الأسلاك | 26AWG (2 × 8 أزواج) |
| قطر الكابل | 8.9 ±0.03 ملم |
| تعديل | 8 ممرات 100G-PAM4 لكل منفذ |
| جهد الإمداد (Vcc) | 3.135 فولت – 3.465 فولت (3.3 فولت نموذجي) |
| استهلاك الطاقة | 1.5 واط كحد أقصى لكل طرف |
| درجة حرارة حالة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
دليل الاختيار ومعلومات الطلب
| رقم الجزء | طول | نوع الموصل | الفريق العامل المخصص | وصف |
|---|---|---|---|---|
| MCA4J80-N003 | 3 م | زعانف إلى زعانف | 30AWG | كابل نحاسي نشط، بسرعة 800 جيجابت/ثانية، ومنفذ OSFP مزدوج |
| MCA4J80-N004 | 4 م | زعانف إلى زعانف | 30AWG | كابل نحاسي نشط، بسرعة 800 جيجابت/ثانية، ومنفذ OSFP مزدوج |
| MCA4J80-N005 | 5 م | زعانف إلى زعانف | 26AWG | كابل نحاسي نشط، بسرعة 800 جيجابت/ثانية، ومدى وصول ممتد |
| MCA4J80-N003-FLT | 3 م | شقة إلى شقة | 30AWG | لأنظمة DGX H100 سيدار |
| MCA4J80-N003-FTF | 3 م | مسطحة إلى الزعانف | 30AWG | التبديل (الزعانف) إلى DGX H100 (مسطح) |
التوافق
| منصة نفيديا | نوع المنفذ | حالة التوافق | البديل الموصى به |
|---|---|---|---|
| كوانتوم-2 QM9700 / QM9790 | منفذ OSFP مزدوج (زعانف) | مؤهل بالكامل | قمة ذات زعانف قياسية |
| الطيف-4 SN5600 | OSFP 800G (الزعانف) | مؤهل بالكامل | قمة ذات زعانف قياسية |
| دي جي اكس اتش 100 سيدار | OSFP قفص مسطح | مؤهَل | -FLT أو -FTF البديل |
| محول ConnectX-7 OSFP | OSFP | متوافق حتى 400 جيجا لكل منفذ | قمة ذات زعانف قياسية |
الأسئلة المتداولة
س: ما هو الفرق بين ACC وDAC السلبي؟
ج: تضيف ACC دوائر متكاملة لمعادل الطاقة منخفضة الطاقة في كل طرف للتعويض عن فقدان الإشارة، مما يتيح الوصول لفترة أطول (5 أمتار مقابل 2 متر للسلبية) مع الحفاظ على زمن الوصول المنخفض والطاقة المعتدلة (1.5 وات لكل طرف).
س: هل يتوافق MCA4J80-N005 مع محولات Ethernet؟
ج: نعم، يقوم برنامج ACC الثابت تلقائيًا باكتشاف بروتوكول InfiniBand أو Ethernet ويقوم بتكوينه وفقًا لذلك. يعمل مع محولات Spectrum-4 Ethernet.
س: ما هو الحد الأقصى لطول سلسلة ACC هذه؟
ج: 5 أمتار (MCA4J80-N005). للأطوال التي تصل إلى 2 متر، استخدم DAC السلبي (سلسلة MCP4Y10) للحصول على أقل طاقة. بالنسبة للأطوال التي تتجاوز 5 أمتار، فكر في استخدام AOC أو أجهزة الإرسال والاستقبال الضوئية.
قائمة مراجعة المشتري
- ✓ الطول المطلوب: 3 م، 4 م، أو 5 م - ACC مثالي للمسافات التي تتجاوز 2 م وحتى 5 م
- ✓ نوع الموصل: مزود بزعانف للمفاتيح القياسية المبردة بالهواء؛ مسطحة أو مسطحة إلى الزعانف لـ DGX H100
- ✓ البروتوكول: InfiniBand أو Ethernet - اكتشاف تلقائي MCA4J80، لا حاجة إلى تكوين
- ✓ ميزانية الطاقة: 1.5 وات لكل طرف - تأكد من أن المحول يمكنه توفير طاقة كافية لكل منفذ
- ✓ إدارة الكابلات: تحقق من أن مساحة التجميع (156 مم للطرف المدمج) تناسب مساحة باب الرف
- ✓ بيئية: تأكد من أن نطاق درجة حرارة التشغيل من 0 إلى 70 درجة مئوية يلبي متطلبات مركز البيانات
