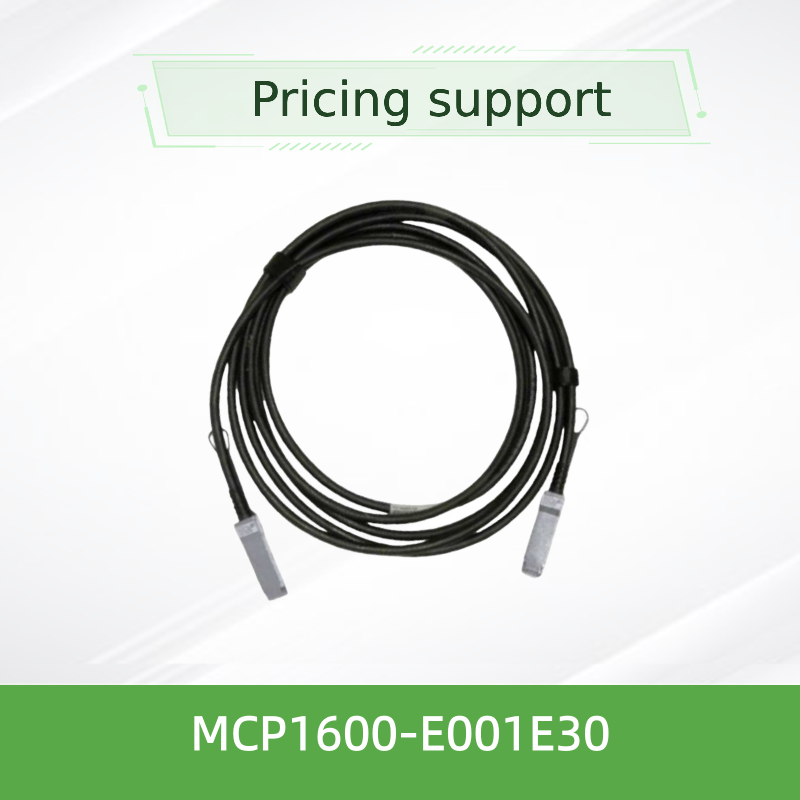

كابل DAC السلبي QSFP28 100Gb/s 1m ، 30AWG ، EDR InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E001E30 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل Mellanox QSFP28 DAC 100Gb/s,1m كابل DAC السلبي EDR InfiniBand,30AWG كابل Nvidia مع الضمان |
||
منتوج وصف
لمحة عامة عن المنتج
كابل ميلانوكس MCP1600-E001E30 هو كابل نحاس من نوع QSFP28 من نوع 100Gb/s مصمم لربطات متبادلة عالية الكثافة وانخفاض فترات التأخر.يحتوي على أربعة أزواج من النحاس عالية السرعة تعمل بسرعة 25Gb / s لكل شريط، وتوفر عرض النطاق الترددي الإجمالي 100Gb / s. يستخدم كابل 1 متر هذا مقياس 30 AWG ويتم إنهائه بموصولات QSFP28 القياسية في الصناعة.
تتوافق بالكامل مع معايير SFF-8665 و SFF-8636 ، مما يضمن التشغيل المشترك السلس مع مفاتيح Mellanox والمحولات وغيرها من الأنظمة القائمة على QSFP28.سترة LSZH (منخفضة الدخان صفر الهالوجين) ومتوافقة RoHS تجعلها مناسبة للتشغيل في مؤسسات ومراكز البيانات الخضراء.
الخصائص الرئيسية
- معدل البيانات المجمّع 100Gb/s (4 × 25Gb/s)
- عامل الشكل QSFP28 ، متوافق مع SFF-8665
- النحاس السلبي صفر استهلاك للطاقة لتكييف الإشارة
- 3.3 فولت (Vcc 3.135 ∼ 3.465 فولت)
- درجة حرارة غرفة العمليات من 0°C إلى 70°C
- معدل خطأ البت (BER) < 1E-15 مع أنظمة Mellanox
- إدارة I2C عبر SFF-8636
- سترة LSZH ، متوافقة مع RoHS ، خالية من الرصاص و PCB خالية من الهالوجين
- اختبارات إنتاج صارمة لموثوقية خارج الصندوق
- ضمان محدود للأجهزة لمدة سنة واحدة
التكنولوجيا و سلامة الإشارة
تستخدم كابلات النحاس السلبية من Mellanox بنية النحاس ذات المحورين الدقيق مع التحكم في المعوقة المثلى (100Ω الاسمية) للحد من انعكاس الإشارة والإشارة المتقاطعة.كل مسار محمي بشكل مستقل، ويتم تغطية الكابل بأكمله بمادة LSZH للحد من الدخان والانبعاثات السامة في حالة الحريق.
تتميز سلسلة MCP1600 بتأخير الانتشار (4.5 ns / m نموذجي) وتحافظ على خسارة عودة ممتازة وأداء خسارة إدراج عبر نطاق التشغيل 0 ̊70 درجة مئوية.يخزن EEPROM المتكامل سمات الكابل ومعلومات المنتج، مما يتيح للأنظمة المضيفة تثبيت المعلمات تلقائيًا لأداء الرابط الأمثل.
النشرات النموذجية
- الحوسبة عالية الأداء (HPC):ربط مفاتيح InfiniBand EDR بعقد الحوسبة وأنظمة التخزين ومجموعات GPU
- مركز البيانات (ليف سبين)وصلات اتصال قصيرة المدى من أعلى الرف (ToR) إلى مفتاح العمود الفقري في أنسجة Ethernet 100G
- الشبكات الأساسية للمؤسسة:روابط العمود الفقري الموثوق بها داخل أو بين الرفوف المجاورة في مراكز البيانات للمؤسسات
- مختبرات الاختبار والتطوير:روابط فعالة من حيث التكلفة وذات طاقة منخفضة لصنع النماذج الأولية والتحقق من صحة الأداء
التوافق
MCP1600-E001E30 متوافق مع أي منفذ QSFP28/100G يلتزم بمعايير SFF-8665 و SFF-8636. تم التحقق من صحته مع مفتاحي Mellanox Spectrum TM و Quantum TM ، ومحولات ConnectX® ،و BlueField® DPUsكما أنه يعمل مع مفتاحات وخوادم طرف ثالث مجهزة بأقفاص QSFP28 ، شريطة أن يدعم المضيف DACs النحاس السلبي.
المواصفات
| المعلم | دقيقة | نموذجي | ماكس | الوحدة |
|---|---|---|---|---|
| فولتاج التغذية (Vcc) | 3.135 | 3.3 | 3.465 | V |
| جهد مدخل البيانات | -صفر3 | | 3.6 | V |
| جهد مدخل التحكم | -صفر3 | | 3.6 | V |
| استهلاك الطاقة | | | 0.1 | W |
| درجة حرارة الحجرة | 0 | | 70 | °C |
| درجة حرارة التخزين | -40 | | 85 | °C |
| الرطوبة النسبية للعمل | 5 | | 85 | % |
| العائق المميز | 90 | 100 | 110 | Ω |
| تأخير التكاثر (إعلامي) | | 4.5 | | ns/m |
مقاس الكابل:30 AWG
طول الكابل:1 م (± 25 ملم)
القطر الخارجي:7.1 ± 0.35 ملم
الحد الأدنى لقطر المنحنى (فريد):35.5 ملم
الحد الأدنى لقطر الانحناء (التكرار / التجميع):71 ملم
طول الكابل:1 م (± 25 ملم)
القطر الخارجي:7.1 ± 0.35 ملم
الحد الأدنى لقطر المنحنى (فريد):35.5 ملم
الحد الأدنى لقطر الانحناء (التكرار / التجميع):71 ملم
ملاحظة: جميع المواصفات تستند إلى ورقة بيانات Mellanox MCP1600- E0xxEyy. يرجى التأكيد قبل الطلب.
دليل الاختيار (سلسلة MCP1600)
| رقم الجزء | الطول | AWG | سترة | الوصف |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | أسود، EDR، 100Gb / s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | الأسود، EDR، 100Gb/s QSFP28 (هذا النموذج) |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | أسود، EDR، 100Gb / s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | أسود، EDR، 100Gb / s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | أسود، EDR، 100Gb / s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | أسود، EDR، 100Gb / s QSFP28 |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | أسود، EDR، 100Gb / s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | أسود، EDR، 100Gb / s QSFP28 |
* جميع الكابلات متوافقة مع RoHS ، مع LF / HF PCB و LSZH جاكيت.
المزايا
- فعالة من حيث التكلفة:التصميم السلبي يلغي جهاز الاستقبال البصري، مما يقلل من إجمالي تكلفة الاتصال
- طاقة منخفضة للغاية:< 0.1W لكل رابط، مثالية لمراكز البيانات الحساسة للطاقة
- عقوبة عدم وجود تأخيرمسار النحاس المباشر يتجنب إعادة التوقيت أو تأخيرات تحويل الإشارة
- سلامة الإشارة الموثوقة:الأزواج المحمية والتحكم الدقيق في المعوقة تضمن BER < 1E-15
- سهلة النشر:يمكن توصيلها بالشاشة الساخنة، وتم اختبارها مسبقًا، وتتم التعرف عليها تلقائيًا من قبل أنظمة المضيف
- المسؤولية البيئية:تدعم LSZH و RoHS والمواد الخالية من الهالوجين مبادرات تكنولوجيا المعلومات الخضراء
الأسئلة الشائعة (FAQ)
س: ما هو معدل بيانات MCP1600-E001E30 القصوى؟
ج: 100 جيجابايت/ثانية (4 خطوط × 25 جيجابايت/ثانية) مناسبة لـ EDR InfiniBand و 100G Ethernet.
س: هل هذا الكابل متوافق مع مفاتيح غير ميلانوكس؟
ج: نعم ، يمكن لأي منفذ QSFP28 يتوافق مع SFF-8665 و SFF-8636 استخدام هذا DAC السلبي. ومع ذلك ، لضمان أداء BER ، توصي Mellanox بأنظمة Mellanox من نهاية إلى نهاية.
س: ما هي نطاق درجة حرارة التشغيل؟
ج: درجة حرارة الحافظة من 0°C إلى 70°C؛ تخزين من -40°C إلى 85°C.
س: هل يتطلب هذا الكابل طاقة خارجية؟
ج: لا، إنه سلبي ويستقطب Vcc فقط لـ EEPROM (< 0.1W).
س: ما هو الحد الأدنى لقطر الانحناء؟
ج: انحناء واحد: 35.5 ملم؛ انحناء متكرر / تجميع: 71 ملم (10 × القطر الخارجي).
الاحتياط
- لا ينحني الكابل أكثر من الحد الأدنى من نصف قطر الانحناء المحددة، وخاصة بالقرب من المرفق (انحناء التجميع)
- تجنب سحب الكابل أو التوتر أثناء التثبيت؛ استخدم إدارة الكابل المناسبة
- تأكد من أن منفذ المضيف متوافق مع QSFP28 ويدعم DACs النحاس السلبي
- تخزين في بيئة جافة تحت درجة حرارة من -40°C إلى 85°C
- فحص الاتصالات لرؤية الأوساخ أو الأضرار قبل إدخالها؛ استخدم أدوات التنظيف المعتمدة إذا لزم الأمر
عن مجموعة ستارزورج في هونغ كونغ
هونغ كونغ ستارسورج مجموعة الشركة المحدودة هي مزود مدفوع بالتكنولوجيا من أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008،الشركة تخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكة، NICs، نقاط الوصول اللاسلكية، أجهزة التحكم، الكابلات، ومعدات الشبكة ذات الصلة.
مدعومة بفريق مبيعات وفني من ذوي الخبرة، تدعم ستارسورج صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات.كما تقدم الشركة حلول إنترنت الأشياء، أنظمة إدارة الشبكة، تطوير البرمجيات المخصصة، الدعم متعدد اللغات، والتسليم العالمي.
الحقائق الرئيسية
المنتج:ميلينوكس MCP1600-E001E30
النوع:DAC السلبي، QSFP28
معدل البيانات:100 جيجابايت/ثانية (4×25 جيجابايت)
الطول:1 متر (30 AWG)
الامتثال:SFF-8665، SFF-8636
السترة:LSZH، RoHS
الضمان:محدودة لمدة سنة واحدة
النوع:DAC السلبي، QSFP28
معدل البيانات:100 جيجابايت/ثانية (4×25 جيجابايت)
الطول:1 متر (30 AWG)
الامتثال:SFF-8665، SFF-8636
السترة:LSZH، RoHS
الضمان:محدودة لمدة سنة واحدة
مصفوفة التوافق
- مفاتيح Mellanox QuantumTM / SpectrumTM
- مكيّفات Mellanox ConnectX®-5 / -6
- منصات BlueField® DPU
- منافذ QSFP28 من طرف ثالث (SFF-8665)
- InfiniBand EDR / 100G Ethernet
قائمة التحقق من المشتري
- ✓ تأكيد الطول المطلوب (1m، 30AWG)
- ✓ تحقق من أن منفذ المضيف يدعم DAC النحاس السلبي
- ✓ تحقق من نطاق درجة حرارة التشغيل (70 درجة مئوية)
- ✓ تأكد من أن سترة LSZH مناسبة لبيئتك
- ✓ اطلب سياسة إدارة التمويل وإتاحة المخزون
