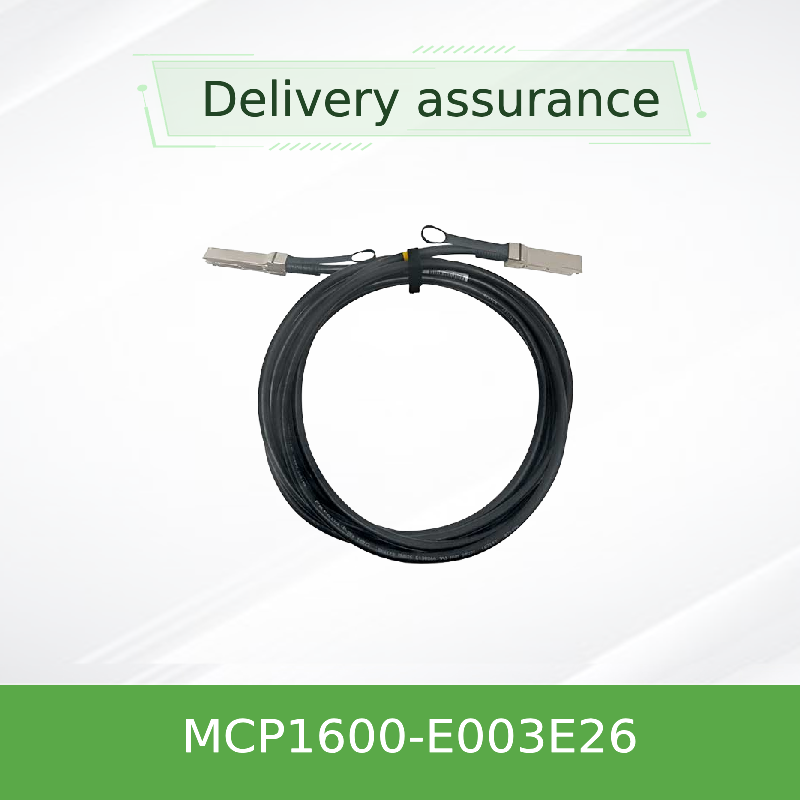

كابل DAC السلبي من نوع QSFP28 100Gb/s
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E003E26 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل Mellanox QSFP28 DAC 3m,كابل سلبي 100Gb/s InfiniBand,كابل شبكة 26AWG EDR |
||
منتوج وصف
كابل Mellanox MCP1600-E003E26 QSFP28 سلبي بقوة 100 جيجابت/ثانية
كابل نحاسي سلبي بطول 3 أمتار • مقياس 26 AWG • EDR InfiniBand • 100 جيجابت/ثانية
وصلة موثوقة وفعالة من حيث التكلفة للمسافات القصيرة لتطبيقات InfiniBand و Ethernet بقوة 100 جيجابت/ثانية EDR. عامل شكل QSFP28 قابل للتبديل الساخن، استهلاك طاقة منخفض (<0.1 واط)، وتكامل إشارة قوي لبيئات مراكز البيانات والحوسبة عالية الأداء.
نظرة عامة على المنتج
Mellanox MCP1600-E003E26 هو كابل نحاسي سلبي مباشر (DAC) بقوة 100 جيجابت/ثانية QSFP28 مصمم لوصلات عالية الكثافة ومنخفضة الكمون. يتميز بأربعة أزواج نحاسية عالية السرعة تعمل بسرعة 25 جيجابت/ثانية لكل مسار، مما يوفر نطاقًا تردديًا إجماليًا يبلغ 100 جيجابت/ثانية. يستخدم هذا الكابل الذي يبلغ طوله 3 أمتار مقياس 26 AWG وينتهي بموصلات QSFP28 قياسية في الصناعة. إنه متوافق تمامًا مع SFF-8665 و SFF-8636، مما يضمن التشغيل البيني السلس مع مفاتيح Mellanox والمحولات وأنظمة QSFP28 الأخرى. الغلاف LSZH (قليل الدخان وخالي من الهالوجين) والامتثال لـ RoHS يجعله مناسبًا لنشر مراكز البيانات المؤسسية والخضراء.
الميزات الرئيسية
- معدل بيانات إجمالي يبلغ 100 جيجابت/ثانية (4 × 25 جيجابت/ثانية)
- عامل شكل QSFP28، متوافق مع SFF-8665
- نحاس سلبي - استهلاك طاقة صفر لتكييف الإشارة
- جهد إمداد فردي 3.3 فولت (Vcc 3.135-3.465 فولت)
- درجة حرارة حالة التشغيل 0 درجة مئوية إلى 70 درجة مئوية
- معدل خطأ البت (BER)< 1E-15 مع أنظمة Mellanox
- قابل للتبديل الساخن، إدارة I²C عبر SFF-8636
- غلاف LSZH، متوافق مع RoHS، لوحة PCB خالية من الرصاص والهالوجين
- اختبار إنتاج صارم للموثوقية خارج الصندوق
- ضمان محدود للأجهزة لمدة عام واحد
التكنولوجيا وتكامل الإشارة
تستخدم كابلات Mellanox النحاسية السلبية بناءً نحاسي مزدوج دقيق مع تحكم محسّن في المعاوقة (100 أوم اسمي) لتقليل انعكاس الإشارة والتداخل. كل مسار محمي بشكل مستقل، ويتم تغليف الكابل بالكامل بمادة LSZH لتقليل الدخان والانبعاثات السامة في حالة نشوب حريق. تم توصيف سلسلة MCP1600 لتأخير الانتشار (4.5 نانوثانية/متر نموذجي) وتحافظ على أداء ممتاز لفقدان الإرجاع وفقدان الإدخال عبر نطاق التشغيل 0-70 درجة مئوية. تقوم ذاكرة EEPROM المدمجة بتخزين سمات الكابل ومعلومات المنتج، مما يمكّن الأنظمة المضيفة من تكوين المعلمات تلقائيًا للحصول على أداء ارتباط مثالي.
عمليات النشر النموذجية
- الحوسبة عالية الأداء (HPC): توصيل مفاتيح InfiniBand EDR بعقد الحوسبة وأنظمة التخزين ومجموعات وحدات معالجة الرسومات.
- مركز بيانات Leaf-Spine: وصلات قصيرة المدى من أعلى الرف (ToR) إلى مفاتيح العمود الفقري في شبكات Ethernet بقوة 100 جيجابت.
- شبكات المؤسسات الأساسية: وصلات خلفية موثوقة داخل أو بين الرفوف المتجاورة في مراكز بيانات المؤسسات.
- مختبرات الاختبار والتطوير: وصلات فعالة من حيث التكلفة ومنخفضة الطاقة للنماذج الأولية والتحقق من الأداء.
التوافق
MCP1600-E003E26 متوافق مع أي منفذ QSFP28/100G يلتزم بمعايير SFF-8665 و SFF-8636. تم التحقق منه مع مفاتيح Mellanox Spectrum™ و Quantum™، ومحولات ConnectX®، ومنصات BlueField® DPU. كما أنه يعمل مع مفاتيح وخوادم الجهات الخارجية المجهزة بأقفاص QSFP28، بشرط أن يدعم المضيف كابلات DAC النحاسية السلبية. للحصول على أداء BER الأمثل، توصي Mellanox باستخدام هذا الكابل ضمن أنظمة Mellanox من طرف إلى طرف.
المواصفات
| المعلمة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| جهد الإمداد (Vcc) | 3.135 | 3.3 | 3.465 | فولت |
| جهد إدخال البيانات | -0.3 | -- | 3.6 | فولت |
| جهد إدخال التحكم | -0.3 | -- | 3.6 | فولت |
| استهلاك الطاقة | -- | -- | 0.1 | واط |
| درجة حرارة حالة التشغيل | 0 | -- | 70 | درجة مئوية |
| درجة حرارة التخزين | -40 | -- | 85 | درجة مئوية |
| الرطوبة النسبية التشغيلية | 5 | -- | 85 | % |
| المعاوقة المميزة | 90 | 100 | 110 | أوم |
| تأخير الانتشار (معلوماتي) | -- | 4.5 | -- | نانو ثانية/متر |
مقياس الكابل: 26 AWG
طول الكابل: 3 م (±50 مم)
القطر الخارجي: 9.4 ± 0.4 مم
نصف قطر الانحناء الأدنى (فردي): 47 مم
نصف قطر الانحناء الأدنى (متكرر/تجميع): 94 مم
ملاحظة: جميع المواصفات تستند إلى ورقة بيانات Mellanox MCP1600-E00xxEyy. يرجى التأكيد قبل الطلب.
دليل الاختيار (سلسلة MCP1600)
| رقم القطعة | الطول | AWG | الغلاف | الوصف |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5 متر | 30 | LSZH | أسود، EDR، 100 جيجابت/ثانية QSFP28 |
| MCP1600-E001E30 | 1.0 متر | 30 | LSZH | أسود، EDR، 100 جيجابت/ثانية QSFP28 |
| MCP1600-E01AE30 | 1.5 متر | 30 | LSZH | أسود، EDR، 100 جيجابت/ثانية QSFP28 |
| MCP1600-E002E30 | 2.0 متر | 30 | LSZH | أسود، EDR، 100 جيجابت/ثانية QSFP28 |
| MCP1600-E02AE26 | 2.5 متر | 26 | LSZH | أسود، EDR، 100 جيجابت/ثانية QSFP28 |
| MCP1600-E003E26 | 3.0 متر | 26 | LSZH | أسود، EDR، 100 جيجابت/ثانية QSFP28 (هذا الموديل) |
| MCP1600-E004E26 | 4.0 متر | 26 | LSZH | أسود، EDR، 100 جيجابت/ثانية QSFP28 |
| MCP1600-E005E26 | 5.0 متر | 26 | LSZH | أسود، EDR، 100 جيجابت/ثانية QSFP28 |
* جميع الكابلات متوافقة مع RoHS، مع لوحة PCB خالية من الرصاص/الهالوجين وغلاف LSZH.
المزايا
- فعالة من حيث التكلفة: التصميم السلبي يلغي أجهزة الإرسال والاستقبال البصرية، مما يقلل من تكلفة الوصلة الإجمالية.
- استهلاك طاقة منخفض للغاية: < 0.1 واط لكل وصلة، مثالي لمراكز البيانات الحساسة للطاقة.
- لا يوجد تأخير في الكمون: المسار النحاسي المباشر يتجنب تأخيرات إعادة التوقيت أو تحويل الإشارة.
- تكامل إشارة موثوق: الأزواج المحمية والتحكم الدقيق في المعاوقة يضمن BER< 1E-15.
- سهولة النشر: قابل للتبديل الساخن، تم اختباره مسبقًا، ويتم التعرف عليه تلقائيًا بواسطة الأنظمة المضيفة.
- المسؤولية البيئية: مواد LSZH و RoHS والخالية من الهالوجين تدعم مبادرات تكنولوجيا المعلومات الخضراء.
الخدمة والدعم
تقدم مجموعة Hong Kong Starsurge دعمًا شاملاً قبل البيع وبعد البيع لكابلات Mellanox DAC. تشمل الخدمات:
- الاستشارات الفنية: التحقق من التوافق، تحديد حجم طول/قطر الكابل، ونصائح النشر.
- الخدمات اللوجستية العالمية: تسليم سريع ومتتبع إلى أكثر من 60 دولة مع تغليف آمن.
- محدود لمدة عام واحد ضمان محدود للأجهزة لمدة عام واحد يغطي إصلاح الأجزاء أو استبدالها.
- دعم RMA: عملية إرجاع مبسطة للوحدات المعيبة.
أسئلة متكررة (FAQ)
س: ما هو الحد الأقصى لمعدل البيانات لـ MCP1600-E003E26؟
ج: 100 جيجابت/ثانية (4 مسارات × 25 جيجابت/ثانية) - مناسب لـ EDR InfiniBand وشبكات Ethernet بقوة 100 جيجابت.
س: هل هذا الكابل متوافق مع المفاتيح غير التابعة لـ Mellanox؟
ج: نعم، يمكن لأي منفذ QSFP28 يلتزم بمعايير SFF-8665 و SFF-8636 استخدام هذا DAC السلبي. ومع ذلك، لضمان أداء BER، توصي Mellanox بأنظمة Mellanox من طرف إلى طرف.
س: ما هو نطاق درجة حرارة التشغيل؟
ج: 0 درجة مئوية إلى 70 درجة مئوية لدرجة حرارة الحالة؛ تخزين من -40 درجة مئوية إلى 85 درجة مئوية.
س: هل يتطلب هذا الكابل طاقة خارجية؟
ج: لا، إنه سلبي ويستهلك فقط Vcc لذاكرة EEPROM (< 0.1 واط).س: ما هو الحد الأدنى لنصف قطر الانحناء؟
ج: انحناء فردي: 47 مم؛ انحناء متكرر/تجميع: 94 مم (10 × القطر الخارجي).
الاحتياطات
لا تقم بثني الكابل بما يتجاوز نصف قطر الانحناء الأدنى المحدد، خاصة بالقرب من الموصل (انحناء التجميع).
- تجنب سحب الكابل أو إجهاده أثناء التركيب؛ استخدم إدارة الكابلات المناسبة.
- تأكد من أن منفذ المضيف متوافق مع QSFP28 ويدعم كابلات DAC النحاسية السلبية.
- قم بالتخزين في بيئة جافة ومتحكم في درجة حرارتها ضمن -40 درجة مئوية إلى 85 درجة مئوية.
- افحص الموصلات بحثًا عن الأوساخ أو التلف قبل الإدخال؛ استخدم أدوات تنظيف معتمدة إذا لزم الأمر.
- حول مجموعة Hong Kong Starsurge
Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وتخدم العملاء في جميع أنحاء العالم بمنتجات تشمل مفاتيح الشبكة، وبطاقات واجهة الشبكة، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات، ومعدات الشبكات ذات الصلة. بدعم من فريق مبيعات وفريق تقني ذي خبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم الشركة أيضًا حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والدعم متعدد اللغات والتسليم العالمي. من خلال نهج يركز على العملاء، تركز Starsurge على الجودة الموثوقة والخدمة السريعة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.
حقائق رئيسية
المنتج:
- Mellanox MCP1600-E003E26النوع:
- DAC سلبي، QSFP28معدل البيانات:
- 100 جيجابت/ثانية (4 × 25 جيجابت)الطول:
- 3 م (26 AWG)الامتثال:
- SFF-8665، SFF-8636الغلاف:
- LSZH، RoHSالضمان:
- محدود لمدة عام واحدمصفوفة التوافق
مفاتيح Mellanox Quantum™ / Spectrum™
- محولات Mellanox ConnectX®-5 / -6
- منصات BlueField® DPU
- منافذ QSFP28 من جهات خارجية (SFF-8665)
- InfiniBand EDR / شبكات Ethernet بقوة 100 جيجابت
- قائمة تدقيق المشتري
✓ تأكيد الطول المطلوب (3 متر، 26 AWG)
- ✓ التحقق من أن منفذ المضيف يدعم كابل DAC النحاسي السلبي
- ✓ التحقق من نطاق درجة حرارة التشغيل (0-70 درجة مئوية)
- ✓ التأكد من أن غلاف LSZH مناسب لبيئتك
- ✓ طلب سياسة RMA وتوفر المخزون
