كابل ألياف بصرية NVIDIA MFP7E10-N030 متعدد الأوضاع MPO-12/APC بطول 30 مترًا
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N030 (980-9I557-00N030) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج: | MFP7E10-N030 | طول: | 30 م |
|---|---|---|---|
| نوع الألياف: | multimode OM4 | موصلات: | MPO-12/APC (أنثى) |
| فقدان الإدراج: | ≤ 0.362 ديسيبل | خسارة العودة: | ≥ 35 ديسيبل |
| إبراز: | كابل ألياف بصرية NVIDIA متعدد الأوضاع MPO-12,كابل ألياف APC MPO-12 بطول 30 مترًا,كابل ألياف بصرية NVIDIA متعدد الأوضاع بطول 30 مترًا |
||
منتوج وصف

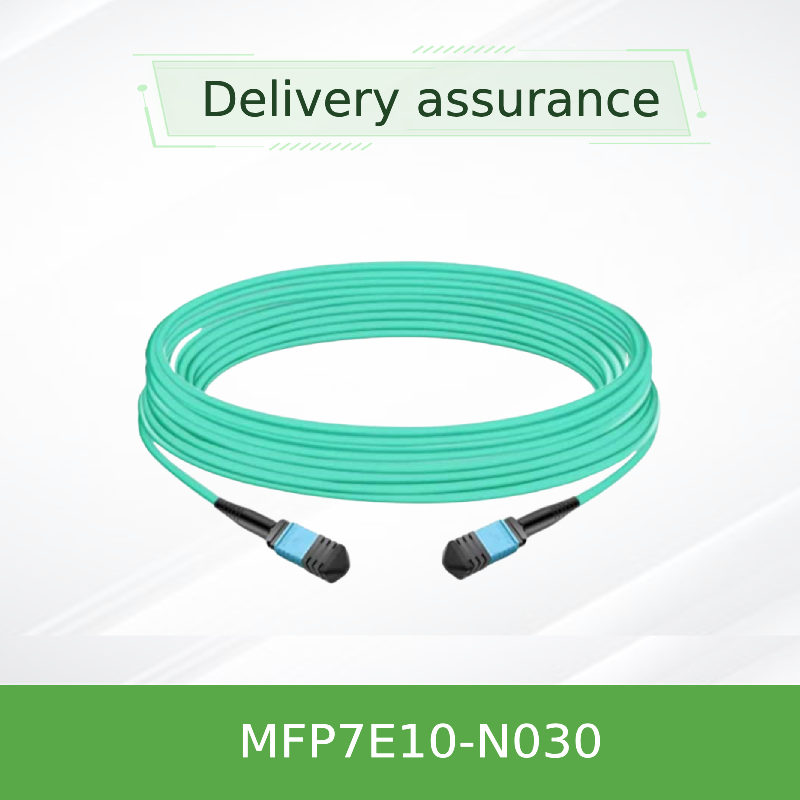

NVIDIA MFP7E10-N030 كابل MPO-12/APC متعدد الوسائط 30 متر
NVIDIA MFP7E10-N030- 30 متر MPO-12/APC إلى MPO-12/APC كابلات الألياف متعددة الوسائط ، نوع B التقاطع ، OM4 (50/125 ميكرو مترا). مصممة ل 400G / 800G InfiniBand و Ethernet الروابط بين OSFP مزدوج الموانئ ، OSFP واحد الموانئ ،ومستقبلات QSFP112خسارة إدخال منخفضة، سترة LSZH/OFNR، تدعم وصولًا يصل إلى 50 متر مع ألواح التصحيح.
لمحة عامة عن المنتج
تم تصميم كابلات NVIDIA MFP7E10-Nxxx السلبية الضوئية لربط مركز البيانات عالي الكثافة.MFP7E10-N030(30m) يستخدم 8 ألياف نشطة داخل مرفق MPO‐12/APC من 12 ألياف ، مع 4 ألياف بمثابة أعضاء قوة. يقلل البولندي بزاوية 8 درجات (APC) من الانعكاسات الخلفية ،ضمان سلامة الإشارة للبروتوكولات عالية السرعة.
هذا الكابل هونوع B التقاطعالتجميع، محاذاة قناة الإرسال 1 في نهاية واحدة لاستقبال القناة 12 في الطرف المعاكسيدعم كل من بيئات InfiniBand (NDR) و Ethernet (400GbE / 800GbE).
الخصائص الرئيسية
البصري والفيزيائي
- ألياف OM4 متعددة الوسائط 50/125 μm (الطول > 30 م)
- مقاطع MPO‐12/APC الإناث، قشرة خضراء
- 8 ألياف نشطة / 4 غير نشطة (أعضاء القوة)
- القطبية المتقاطعة من النوع B
- سترة Aqua LSZH / OFNR ، قطرها 3.0 ± 0.2 مم
الأداء والامتثال
- خسارة الإدراج ≤ 0.35 + 0.0004 * L (dB) ؛ ل 30m: ≤ 0.362 dB
- خسارة العودة ≥ 35 ديسيبل
- الحد الأدنى لقطر الانحناء: 30 ملم (في أي مكان على الكابل)
- درجة حرارة التشغيل: 0 °C إلى 70 °C
- تيلكورديا GR‐1435، IEC 61754‐7، ANSI/TIA‐604‐5
التكنولوجيا
الجانب النهائي لـ APC (التواصل المادي الزاوي) مع البولندي 8 درجة أمر حاسم للصلات البصرية عالية السرعة: فإنه ينحرف الانعكاسات الداخلية الخلفية بعيدا عن الليزر المرسل ،الحد من تشويه الإشارة وأخطاء البت. الكابل هوسلبيةولا يحتوي على أجهزة إلكترونية نشطة، مما يضمن تأخيرًا منخفضًا وموثوقية عالية.دبوس محاذاة MPO-12 (في جهاز الاستقبال) تتزاوج مع ثقوب محاذاة في جهاز توصيل الكابلات للاتصال البصري الدقيق.
تقوم NVIDIA بتحديد MFP7E10‐Nxxx للروابط التي تتضمن ما يصل إلى اثنين من لوحات التصحيح البصري (مجموع 4 وحدات اتصال) مع الحفاظ على الحد الأقصى للوصول 50 مترًا.
النشرات النموذجية
- التبديل إلى التبديلربط مفاتيح OSFP 800G ذات منفذين في الأقمشة العمود الفقري.
- التبديل إلى المحول:توصيل مفاتيح OSFP إلى ConnectX‐7 أو BlueField‐3 DPUs باستخدام أجهزة OSFP أو QSFP112.
- 400G/800G اختراق:تستخدم مع ناقلات OSFP مزدوجة الموانئ (على سبيل المثال ، MMA4Z00-NS) لدعم اثنين من روابط 400G ذات 4 قنوات.
- تجمعات الذكاء الاصطناعي و HPC التي تتطلب اتصال GPU إلى GPU بفترة تأخير منخفضة وعرض نطاق واسع.
التوافق
جهاز MFP7E10-N030 متوافق مع أجهزة NVIDIA الإرسال والاتصال بما في ذلك:
- OSFP مزدوج الموانئ:MMA4Z00-NS (800G DR8) لمفاتيح InfiniBand / Ethernet
- OSFP ذات منفذ واحد:MMA4Z00-NS400 (400G) لمحولات ConnectX-7
- QSFP112:MMA1Z00-NS400 (400G) لـ BlueField-3 DPUs
- كما يدعم بروتوكولات 400GbE / NDR InfiniBand و NVLink.
المهم: موصلات MPO- 12 / APCلا..متوافق مع مقاطع MPO‐12/ UPC (القشرة الزرقاء). لا تخلط مع أجهزة الاستقبال 100G / 200G التي تستخدم البولش UPC.
المواصفات
| المعلم | القيمة |
|---|---|
| النموذج | MFP7E10-N030 |
| الطول | 30 م (تسامح: +2% * L / -0) |
| نوع الألياف | OM4 متعدد الوسائط (50/125 μm) للطول > 30 م ؛ OM3 ل ≤ 30 م |
| نوع الجهاز | MPO‐12/APC الإناث إلى MPO‐12/APC الإناث، قشرة خضراء |
| الألياف النشطة | 8 (4 Tx، 4 Rx) |
| القطبية | نوع B التقاطع |
| خسارة الإدراج (أكثر) | ≤ 0.35 + 0.0004 * L (dB) → 0.362 ديسيبل @ 30m |
| خسارة العائد (دقيقة) | ≥ 35 ديسيبل |
| قطر الكابل | 3.0 ± 0.2 ملم |
| نصف قطر المنحنى الدقيق | 30 ملم (في أي مكان على الكابل) |
| سترة | أكوا، LSZH / OFNR |
| درجة حرارة العمل | 0 °C إلى 70 °C |
| درجة حرارة التخزين | -40 °C إلى 85 °C |
| الرطوبة (غير مكثفة) | 10 ٪ ٪ 85 ٪ RH |
| المعايير | GR‐1435، IEC 61754‐7، ANSI/TIA‐604‐5 |
دليل الاختيار
| رقم الطلب | الوصف | الطول |
|---|---|---|
| MFP7E10-N003 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 3 م |
| MFP7E10-N005 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 5 م |
| MFP7E10-N007 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 7 م |
| MFP7E10-N010 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 10 م |
| MFP7E10-N015 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 15 متر |
| MFP7E10-N020 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 20 متر |
| MFP7E10-N025 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 25 متر |
| MFP7E10-N030 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 30 متر |
| MFP7E10-N035 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 35 متر |
| MFP7E10-N040 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 40 متر |
| MFP7E10-N050 | NVIDIA كابلات الألياف السلبية، MMF، MPO12 APC إلى MPO12 APC | 50 متر |
المزايا
- خسارة منخفضة و خسارة عودة عالية:يضمن الإشارات البصرية النظيفة لتعديل PAM4 400G / 800G.
- البولش APC:يقلل من الانعكاسات، وهو أمر بالغ الأهمية لـ NDR InfiniBand و 800G Ethernet.
- نوع B:يسهل التزاوج المباشر بين جهاز الاستقبال؛ لا حاجة إلى محولات عكس القطبية.
- سترة LSZH/OFNR:منخفضة الدخان ومهدئة للنار ، مناسبة للمساحات الكاملة والمتزايدة.
- مؤهل من NVIDIA:تم اختبارها وتوصي بها لعائلات Switch ConnectX-7 و BlueField-3 و Spectrum.
الخدمة والدعم
توفر مجموعة ستارزورج في هونغ كونغ التسليم العالمي والدعم متعدد اللغات والخبرات التقنية لحلول شبكات NVIDIA.ودعم ما بعد البيعاتصل بفريق مبيعاتنا للحصول على الأسعار الكمية والمسائل الطويلة المخصصة.
الأسئلة الشائعة
هل هذا الكابل متوافق مع أجهزة QSFP112؟
نعم، عند استخدامها مع جهاز NVIDIA QSFP112 400G المناسب (مثل MMA1Z00-NS400) على جانب المحول.
هل يمكنني استخدام هذا مع موصلات MPO- 12 / UPC؟
رقم MPO‐12/APC (القشرة الخضراء) غير متوافق ميكانيكياً أو بصرياً مع MPO‐12/UPC (القشرة الزرقاء). يمكن أن يؤدي استخدامها معًا إلى تلف واجهات نهاية المرفق.
ما هو الحد الأقصى للوصول للكابل 30 متر؟
يبلغ طول الكابل نفسه 30 مترًا ، ولكن الرابط الكلي يمكن أن يدعم ما يصل إلى 50 مترًا عند تضمين لوحة تثبيتين (مقاطع اتصال 4) مع ميزانية خسارة مناسبة.
هل الكابل حساس لـ (إس دي) ؟
لا، الكابل لا يحتوي على أجزاء موصلة. ومع ذلك، تطبق الاحتياطات القياسية ESD عند التعامل مع جهاز الاستقبال.
الاحتياطات في التعامل
- ابقوا أغطية الغبار على الموصلات حتى التثبيت لمنع التلوث.
- نظف كل من اتصالات الكابلات والمرسلات باستخدام منظف الاتصالات البصرية قبل التزاوج.
- تجنب ثني الكابل إلى أقل من نصف قطر 30 ملم.
- لا تتعرض للسوائل أو تعمل خارج نطاق درجة الحرارة المسمى.
- تخزين ما بين -40 °C و 85 °C عندما لا تستخدم.
مقدمة الشركة
هونغ كونغ ستارزورج جروب كو، المحدودةهي شركة تقنية مدفوعة من مزودي أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008، ونحن نخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكة، NICs،نقاط وصول لاسلكية، أجهزة التحكم، الكابلات، ومعدات الشبكة ذات الصلة.
مدعومة بفريق مبيعات وفني من ذوي الخبرة، ستارسورج تدعم الصناعات مثل الحكومة، الرعاية الصحية، التصنيع، التعليم، المالية، والمؤسسات.أنظمة إدارة الشبكة، تطوير البرمجيات المخصصة، الدعم متعدد اللغات، والتسليم العالمي. مع نهج العميل أولا، ونحن نركز على الجودة الموثوقة، خدمة استجابة،والحلول المخصصة التي تساعد العملاء على بناءالبنية التحتية للشبكة المتوسعة والموثوق بها.
الحقائق الرئيسية في لمحة
"المتصل والقطبية"MPO‐12/APC الإناث، نوع B التقاطع، قشرة خضراء
الألياف والطول:OM4 متعدد الوسائط ، 30 م (98 قدم) ، 8 ألياف نشطة
الأداء البصري:IL ≤ 0.362 dB ، RL ≥ 35 dB
الامتثال:GR‐1435، IEC 61754‐7، OFNR/LSZH
مصفوفة التوافق
| جهاز الاستقبال | نوع الميناء | متوافق |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP مزدوج الموانئ | نعم.. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (ميناء واحد) | نعم.. |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | نعم.. |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | نعم.. |
| أجهزة MPO‐12/UPC (100G/200G) | MPO‐12/UPC | لا (منشط مختلف) |
قائمة التحقق من المشتري
- تأكيد نوع منفذ جهاز الاستقبال: OSFP، OSFP مزدوج الموانئ، أو QSFP112
- التحقق من البوليسة: MPO‐12/APC (القشرة الخضراء) مقابل UPC (القشرة الزرقاء)
- التحقق من طول الكابل المطلوب MFP7E10-N030 هو 30 متر
- ضمان نوع الألياف: OM4 متعددة الأوضاع للأطوال > 30m، OM3 للأقصى
- خطة إدارة الكابلات: نصف قطر المنحنى الحد الأدنى 30 مم
- النظر في فقدان إدراج لوحة العصابة إذا استخدمت في روابط طويلة
