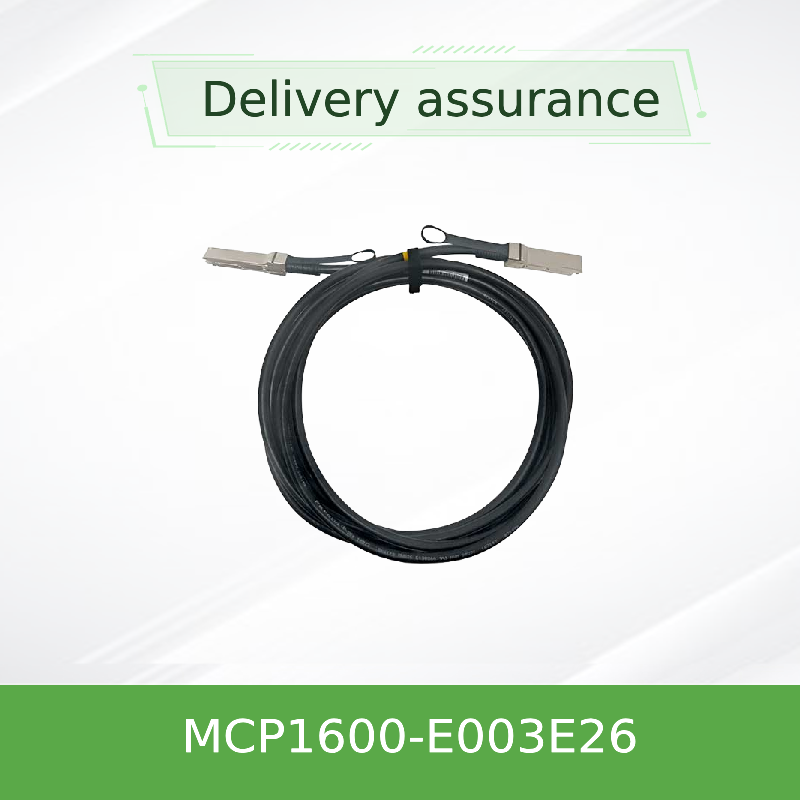

ميلينوكس MCP1600-E003E26 100 جيجابايت / ثانية كابل QSFP28 من النحاس السلبي DAC 3m ، 26 AWG ، EDR InfiniBand ، LSZH
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E003E26 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل Mellanox QSFP28 DAC 100Gb/s,كابل نحاس سلبي طوله 3m EDR InfiniBand,كابل Mellanox 26 AWG |
||
منتوج وصف
كابل MCP1600-E003E26 100Gb / s QSFP28 من النحاس السلبي
اتصالات EDR InfiniBand عالية الأداء لربط مراكز البيانات قصيرة المدى. طاقة منخفضة ، سترة LSZH ، قابلة للتوصيل الساخن ، ومتوافقة تمامًا مع SFF-8665 / SFF-8636.
لمحة عامة عن المنتج
الـميلينوكس MCP1600-E003E26هو كابل النحاس QSFP28 100Gb / s المرتبط مباشرة (DAC) المصمم لتطبيقات InfiniBand EDR و 100G Ethernet. وهو يدمج أربعة أزواج من النحاس عالية السرعة تعمل بسرعة 25Gb / s لكل شريط ،توفير عرض النطاق الترددي الإجمالي 100Gb / s عبر رابط 3 متريقدم هذا الحل السلبي للنحاس بديلاً فعالاً من حيث التكلفة وفعال من حيث الطاقة للألياف الضوئية للاتصالات المترابطة على مسافة قصيرة في عمليات نشر أعلى الرف والرف المجاور.
كل منفذ QSFP28 يحتوي على EEPROM الذي يخزن بيانات تحديد المنتج وتكوينها ، يمكن للنظام المضيف قراءتها عبر واجهة إدارة I2C (متوافقة مع SFF-8636).يتم بناء الكابل معLSZH (الهيولوجين منخفض الدخان صفر)السترة و PCB خالية من الهالوجين، تلبية معايير RoHS والبيئة لمراكز البيانات الحديثة.
الميزات الرئيسية والتكنولوجيا
- معدل البيانات المجمعة 100Gb/s- 4 مسارات × 25Gb / s NRZ
- تصميم النحاس السلبي- استهلاك طاقة نشطة صفر (0.1W max)
- QSFP28 قابلة للشحن الحار- عامل الشكل المتوافق مع SFF-8665
- 3.3 فولت إمدادات واحدة- نطاق الجهد 3.135 فولت إلى 3.465 فولت
- سلامة إشارة متفوقة- معوقة خصائصية 100Ω ± 10%
- تأخير منخفض- تأخير الانتشار 4.5 ns/m (إعلامي)
- كابل قوي- 26 AWG، 9.4 مم قطر، نصف قطر الانحناء: 47 ملم (فردي) / 94 ملم (تكرار)
- إدارة I2C- متوافقة مع SFF-8636، التشخيص الرقمي
- درجة حرارة العمل0°C إلى 70°C (في حالة)
- درجة حرارة التخزين-40°C إلى 85°C
- متوافقة مع RoHS / REACH- بي سي بي خال من الهالوجين، LF/HF
- معدل خطأ البت< 1E-15 (مع أنظمة Mellanox)
- مساحة التسامح± 50 ملم (للفارق 3 م)
- سترة LSZH سوداء-دخان منخفض، صفر الهالوجين
النشرات النموذجية
- أنسجة InfiniBand EDR- بنية العمود الفقري في تجمعات HPC
- اتصالات 100G Ethernet TOR- التبديل إلى الخادم والتبديل إلى المفتاح
- مركز البيانات على رأس الرف (ToR)الكابلات داخل الرفوف (حتى 3 أمتار)
- نظم التخزين-NVMe-على-المنسوجات، المصفوفات كل فلاش
- الحوسبة عالية الأداء-مجموعات المعالجة الفعلية، وحدات تدريب الذكاء الاصطناعي
التوافق
MCP1600-E003E26 متوافق تماما مع Mellanox / NVIDIA ConnectX-4، ConnectX-5، ConnectX-6 المحولات،ومصادر QSFP28 على مفاتيح الطرف الثالث التي تلتزم بمواصفات SFF-8665 و SFF-8636تم التحقق من التشغيل المشترك مع البائعين الرئيسيين للاستبدال (سيسكو ، أريستا ، جونيبر) في أوضاع 100G-SR4 / CR4.
المنصات المؤكدة:ميلينوكس SB7800 ، SN2700 ، CS7500 ؛ NVIDIA BlueField-2 DPU ؛ منافذ QSFP28 100G العامة.
المواصفات
| المعلم | دقيقة | نموذجي | ماكس | الوحدة |
|---|---|---|---|---|
| فولتاج التغذية (Vcc) | 3.135 | 3.3 | 3.465 | V |
| استهلاك الطاقة | ... | 0.1 | 0.1 | W |
| درجة حرارة الحجرة | 0 | ... | 70 | °C |
| درجة حرارة التخزين | -40 | ... | 85 | °C |
| الرطوبة النسبية للعمل | 5 | ... | 85 | % |
| العائق المميز | 90 | 100 | 110 | Ω |
| تأخير التكاثر (إعلامي) | ... | 4.5 | ... | ns/m |
| معدل البيانات لكل ممر | ... | 25 | ... | جيجابايت/ثانية |
| معدل بيانات مجمعة | ... | 100 | ... | جيجابايت/ثانية |
المواصفات الفيزيائية
| مقاس الكابل (AWG) | 26 AWG |
| الطول | 3 م (تسامح ±50 ملم) |
| القطر الخارجي | 9.4 ± 0.4 ملم |
| الحد الأدنى لقطر المنحنى (فريد) | 47 ملم |
| الحد الأدنى لقطر الانحناء (التكرار) | 94 ملم |
| مادة السترة | LSZH (الهيولوجين منخفض الدخان صفر) |
| نوع الجهاز | أجهزة التشغيل المتعددة |
دليل الاختيار
| رقم الجزء | الطول | AWG | الوصف |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | أسود، 30 AWG، LSZH |
| MCP1600-E001E30 | 1 متر | 30 | أسود، 30 AWG، LSZH |
| MCP1600-E01AE30 | 1.5m | 30 | أسود، 30 AWG، LSZH |
| MCP1600-E002E30 | 2 متر | 30 | أسود، 30 AWG، LSZH |
| MCP1600-E02AE26 | 2.5m | 26 | أسود، 26 AWG، LSZH |
| MCP1600-E003E26 | 3م | 26 | الأسود، 26 AWG، LSZH (هذا المنتج) |
| MCP1600-E004E26 | 4م | 26 | أسود، 26 AWG، LSZH |
| MCP1600-E005E26 | 5 م | 26 | أسود، 26 AWG، LSZH |
جميع الكابلات 100Gb / s QSFP28 ، نحاس سلبي ، EDR InfiniBand. تحمل الطول ± 25mm (0.5 ~ 1.5m) / ± 50mm (≥ 2m).
المزايا
- فعالة من حيث التكلفة- النحاس السلبي يزيل تكاليف جهاز الاستقبال البصري
- طاقة منخفضة للغاية- 0.1W أقصى مقابل 2-3W للكابلات البصرية النشطة
- موثوق بها- تم اختبارها بدقة لأداء خارج الصندوق
- النشر المرن- قابلة للتوصيل الساخن ، متسامحة مع الانحناء
- آمنة للبيئة- سترة LSZH، RoHS متوافقة
- متوافق مع التطورات- يعمل مع 40Gb / s QSFP + مع محول مناسب
الخدمة والدعم
- ضمان محدود للأجهزة لمدة سنة واحدة- تغطي إصلاح أو استبدال (Mellanox)
- التسليم العالمي- ستارزورج هونغ كونغ تقدم شحنات عالمية
- الدعم التقني- المساعدة الهندسية قبل البيع وبعد البيع
- الطول المخصص- مبيعات الاتصال للأطوال غير القياسية (قد يتم تطبيق MOQ)
- الأسعار المشتركة والأسعار السائبة- تسعير مخصص لأوامر الحجم
الأسئلة الشائعة
ما هو معدل البيانات القصوى من MCP1600-E003E26؟
يدعم 100 جيجابايت / ثانية مجمعة (4 خطوط x 25 جيجابايت / ثانية) ل InfiniBand EDR و 100G Ethernet.
هل هذا الكابل نشط أم سلبي؟
النحاس السلبي - لا توجد طاقة خارجية، 0.1W استهلاك الطاقة القصوى.
ما هي نطاق درجة حرارة التشغيل؟
درجة حرارة الصندوق من 0°C إلى 70°C؛ تخزين من -40°C إلى 85°C.
هل هو متوافق مع مفاتيح غير ميلانوكس؟
نعم، يعمل مع منافذ QSFP28 القياسية التي تتبع SFF-8665 و SFF-8636.
ما الذي يشير إليه اللاحقة "E26"؟
E26 يشير إلى 26 AWG سلك مقاس وطول 3m (انظر دليل الاختيار).
الاحتياط
- لا تتجاوز الحد الأدنى من نصف قطر المنحنى (47 ملم من المنحنى الواحد ، 94 ملم متكرر) لتجنب تدهور الأداء.
- ضمان التعامل السليم مع ESD أثناء التثبيت.
- لا تستخدم إلا مع المضيفات التي تدعم 3.3V Vcc وتلبي QSFP28 MSA.
- بالنسبة للأطوال > 3m، فكر في مقياس البصري النشط أو 26 AWG؛ قد يتطلب النحاس السلبي الأطول تكييف الإشارة.
مقدمة الشركة
هونغ كونغ ستارزورج جروب كو، المحدودةهي شركة تقنية مدفوعة من مزودي أجهزة الشبكة وخدمات تكنولوجيا المعلومات وحلول تكامل النظام. تأسست في عام 2008، ونحن نخدم العملاء في جميع أنحاء العالم مع المنتجات بما في ذلك مفاتيح الشبكة، NICs،نقاط وصول لاسلكيةمدعومة بفريق مبيعات وفني من ذوي الخبرة، ستارسورج تدعم الصناعات مثل الحكومة، الرعاية الصحية، التصنيع، التعليم، المالية،والشركةنحن نقدم أيضا حلول إنترنت الأشياء، أنظمة إدارة الشبكة، تطوير البرمجيات المخصصة، الدعم متعدد اللغات، والتسليم العالمي. مع نهج العملاء أولا، ونحن نركز على الجودة الموثوقة،خدمة استجابة، وحلول مخصصة تساعد العملاء على بناء بنية تحتية شبكة فعالة وقابلة للتوسع وموثوق بها.
الحقائق الرئيسية
✔ 100Gb / s EDR
✔ طول 3 متر
✔ 26 AWG
✔ سترة LSZH
✔ RoHS/REACH
✔ قابلة للاشتباك بالحرارة
✔ طاقة 0.1 واط
مصفوفة التوافق
| البائع | سلسلة المنتجات |
|---|---|
| ميلانوكس / NVIDIA | (كونيكت إكس) 4/5/6، الطيف، الكم |
| سيسكو | نيكسوس 9000 (موانئ QSFP28) |
| أريستا | 7060سلسلة 7280, 7500 |
| الخيزران | QFX5000، PTX1000 |
| عامة | المضيفات المتوافقة مع SFF-8665 / SFF-8636 |
قائمة التحقق من المشتري
- تأكيد الطول المطلوب (3m) والمقاس (26 AWG)
- التحقق من التبديل / NIC يدعم QSFP28 100G
- تحقق من قيود نصف قطر الانحناء في رفك
- مراجعة خيارات الضمان والدعم
- طلب تسعير الحجم إذا لزم الأمر
