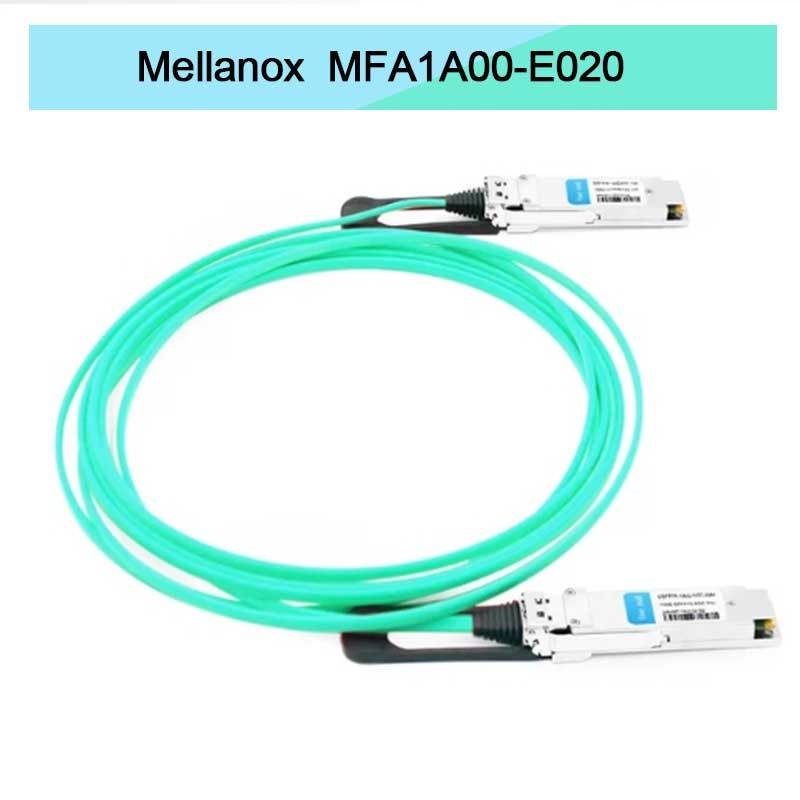

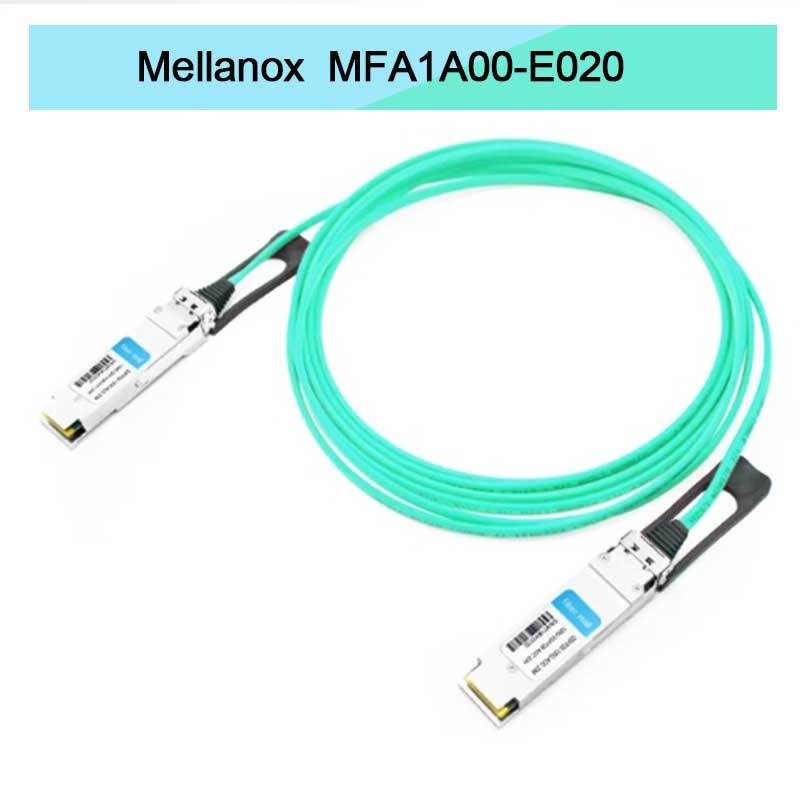

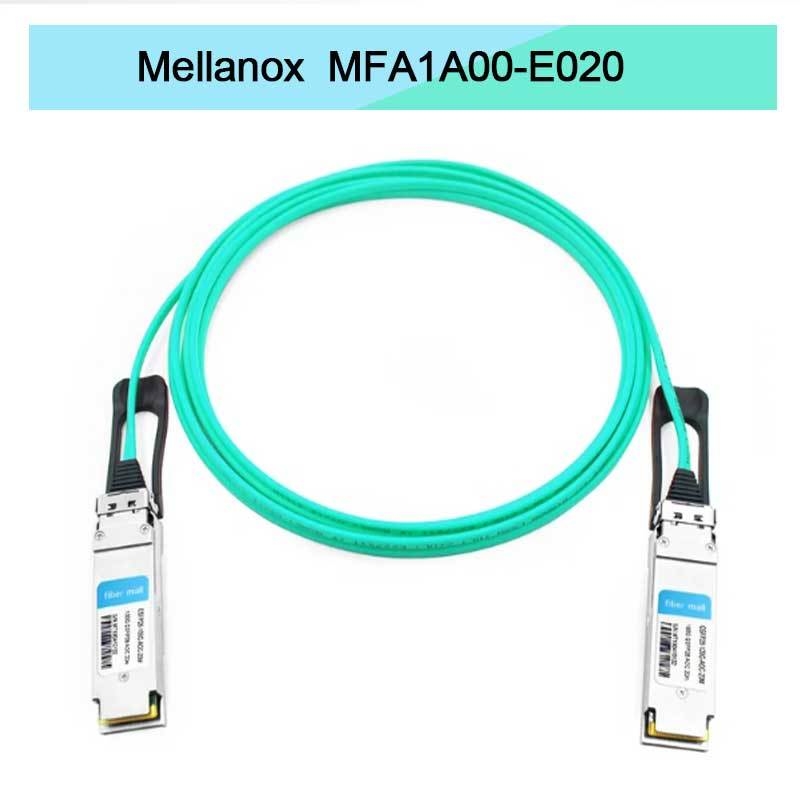

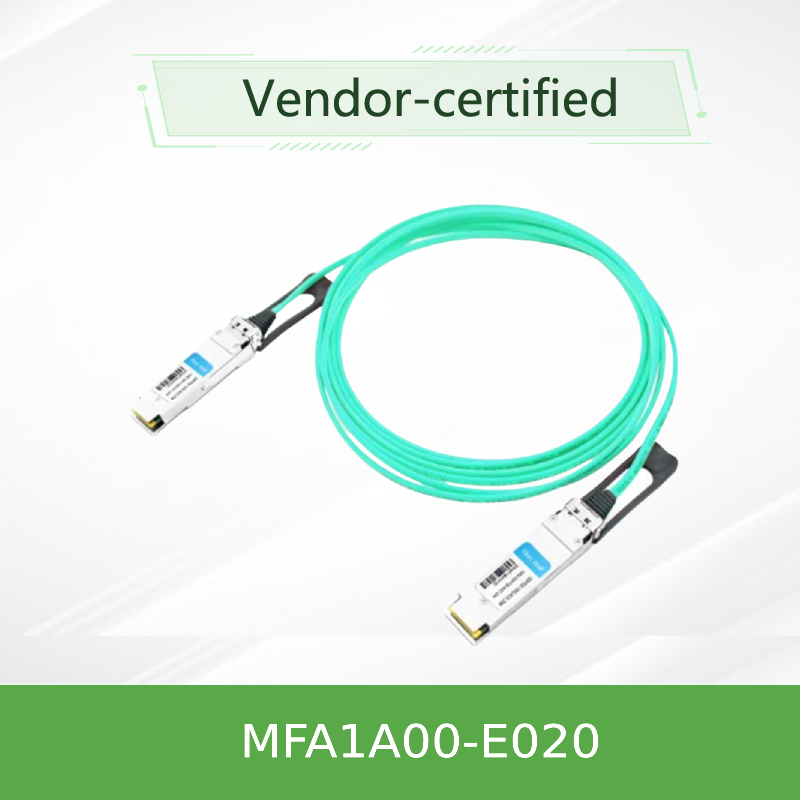

NVIDIA MFA1A00-E020 100Gb / s كابل QSFP28 النشط

1لمحة عامة عن المنتج

إن NVIDIA® MFA1A00-E020 هو كابل QSFP28 النشط البصري عالي الأداء (AOC) المصمم لتطبيقات InfiniBand EDR و Ethernet بنطاق 100Gb / s.كابلات الألياف البصريةيوفر نطاقًا قويًا يبلغ 20 مترًا ، يتفوق بشكل كبير على حلول النحاس السلبية في بيئات مراكز البيانات. إنه يدمج أربع ألياف متعددة الأوضاع (MMF) في كل نهاية ،كل منها قادر على نقل البيانات بسرعة تصل إلى 26 جيجابايت/ثانيةمصممة للكثافة الميناء العالية وسهولة التوصيل الساخن، هذاكابلات الألياف السلبيةيقدم هذا الاختيار قابلية تكوين متفوقة وكفاءة طاقة، مما يجعله خيارا مثاليا للاتصالات الحديثة عالية السرعة.

2الخصائص الرئيسية

• معدلات البيانات تصل إلى 100 جيجابايت / ثانية لتطبيقات عرض النطاق الترددي العالي
• عامل شكل QSFP28 القابل للشحن الساخن لسهولة التثبيت والصيانة
• نطاق خروج جهاز الاستقبال القابل للبرمجة والتركيز المسبق على سلامة الإشارة
• إعادة التوقيت القابلة للاختيار لكل ممر لتحسين الأداء عند 26 جيجابايت في الثانية
• استهلاك طاقة منخفض: 2.2W نموذجي لكل طرف (مع إعادة التوقيت)
• نطاق يصل إلى 100 متر مع الألياف متعددة الأوضاع
• تتوافق مع معايير SFF-8665 و SFF-8636 و RoHS
• مراقبة التشخيص الرقمي (DDM) لمتابعة الأداء في الوقت الحقيقي

3التقنية الأساسية والمعايير

MFA1A00-E020 يستفيد من تقنية ليزر الإصدار السطحي الرأسي (VCSEL) لضمان نقل البيانات الموثوق به.بما في ذلك SFF-8665 لمواجهة QSFP28 و SFF-8636 لمواجهة إدارة I2Cهذاكابلات الألياف البصريةيدعم بروتوكولات 100GbE Ethernet و InfiniBand EDR ، مما يضمن التشغيل التشغيلي الواسع. يسمح برنامجها الجهازي المتقدم بمراقبة تشخيصية رقمية متطورة (DDM) ،توفير رؤى عن درجة الحرارة، الجهد، تحيز الليزر، ومستويات الطاقة البصرية.

4مبدأ العمل

يعمل هذا الكابل البصري النشط عن طريق تحويل الإشارات الكهربائية من النظام المضيف إلى إشارات بصرية عبر أجهزة إرسال VCSEL المتكاملة.يتم بعد ذلك نقل هذه الإشارات البصرية عبر الألياف متعددة الأوضاعفي نهاية الاستقبال، تقوم أجهزة الكشف البصرية بتحويل الإشارات إلى بيانات كهربائية. يحتوي الكابل على قدرات إعادة التوقيت المدمجة (CDR) على كل مسار لتصحيح اضطراب الإشارة والتشوه.ضمان سلامة البيانات على مسافات طويلةهذا النهج المتكامل يزيل الحاجة إلى أجهزة الاستقبال المنفصلة وكابلات التصحيح، مما يسهل الرابط ويعزز الموثوقية.كابلات الألياف السلبيةالبديل هو الحل الكامل والمتوافق.

5سيناريوهات التطبيق

تم تصميم MFA1A00-E020 لبيئات الحوسبة عالية الأداء التي تتطلب تأخيرًا منخفضًا وعرض النطاق الترددي العالي.

• مركز البيانات المتصل:بنية العمود الفقري، التبديل من أعلى الرف، واتصالات الخادم إلى التبديل.
• الحوسبة عالية الأداء (HPC):المجموعات والحواسيب الفائقة التي تستخدم InfiniBand EDR.
• البنية التحتية للسحابة:مزودي خدمات السحابة على نطاق واسع الذين يحتاجون إلى اتصالات خادم عالية السرعة.
• شبكات المؤسسات:الشبكات الأساسية وشبكات منطقة التخزين (SANs).

6المواصفات ومعلومات الطلب

7المزايا و نقاط البيع

هذاكابلات الألياف البصريةيختلف عن التقليديكابلات الألياف السلبيةالحلول والمنتجات المتنافسة من خلال العديد من المزايا الرئيسية:

• الوصول المتفوق والأداء:يوفر مدى 100 متر موثوق به، يتجاوز بكثير قيود كابلات DAC السلبية.
• الحل المتكامل:يزيل مشاكل التوافق ومخاوف فقدان الإدراج المرتبطة بأجهزة الاستقبال المنفصلة وكابلات التصحيح.
• التشخيص المحسن:يسمح نظام DDM الشامل بمراقبة استباقية وإدارة الشبكة ، مما يقلل من أوقات التوقف.
• كفاءة الطاقة:استهلاك طاقة أقل لكل ميناء مقارنة مع العديد من الحلول البديلة، مما يقلل من تكاليف التشغيل.
• الجودة الصارمةيخضع لاختبارات إنتاجية مكثفة لضمان أداء متفوق ومتانة طويلة الأجل مباشرة خارج الصندوق

8الخدمة والدعم

نحن نقدم دعمًا شاملًا لجميع منتجاتنا. وهذا يشمل فترة ضمان قياسية. فريقنا الفني يقدم استشارات ودعم 24/7 للمساعدة في التكامل وإصلاح الأخطاء.نحن نحافظ على مخزونات كبيرة، مما يتيح لنا تقديم أوقات تسليم موثوق بها لكل من الطلبات الصغيرة والكبيرة.

9الأسئلة الشائعة (FAQ)

س: هل يمكن توصيل هذا الكابل بالبلاك الساخن؟
ج: نعم ، تم تصميم عامل الشكل QSFP28 للعمل بالشاشة الساخنة ، مما يسمح بالتركيب وإزالتها دون إيقاف تشغيل النظام.

س: ما هو الفرق بين AOC و DAC السلبي؟
ج: كابل أوبتيكي نشط مثل هذا يستخدم الألياف الضوئية ويحتوي على إلكترونيات مدمجة لمعالجة الإشارات، مما يسمح بمدى أطول (حتى 100 متر) ووزن أقل.سلك النحاس المباشر السلبي (DAC) أثقل، يصل إلى أقصر (~ 5-7m) ، ولا يحتوي على مكونات نشطة.

هل يدعم هذا الكابل التشخيص الرقمي (DDM/DOM) ؟
ج: نعم، يحتوي على مراقبة تشخيصية رقمية كاملة (DDM) وفقًا لـ SFF-8636 ، وتوفير بيانات في الوقت الحقيقي حول درجة الحرارة والجهد وطاقة TX / RX وتيار تحيز الليزر.

س: ما هي الأنظمة التي يتوافق معها هذا الكابل؟
ج: إنها متوافقة مع أي جهاز تحويل أو جهاز توجيه أو بطاقة واجهة شبكة يحتوي على منفذ QSFP28 ويدعم بروتوكولات 100GbE أو InfiniBand EDR. استشر دائمًا دليل التوافق لنظامك.

10الاحتياطات الهامة

• تأكد من تمكين منفذ QSFP28 في المعدات المضيفة للبروتوكول المناسب (100GbE أو InfiniBand EDR).
• لا تتجاوز الحد الأدنى من نصف قطر الانحناء 30 ملم لمنع تلف دائم للألياف الداخلية.
• قم بتشغيل الكابل وتخزينه ضمن نطاق درجة الحرارة والرطوبة المحددة (من 0 °C إلى 70 °C في التشغيل ؛ رطوبة من 5٪ إلى 85٪).
• هذه المعدات تتوافق مع حدود FCC من الفئة A. قد تسبب تداخلات لاسلكية في المناطق السكنية؛ التخفيف هو مسؤولية المستخدم.
• يتم تصنيف وحدة الليزر على أنها منتج ليزر من الدرجة I IEC 60825-1 ، وهو آمن في ظل ظروف تشغيل طبيعية.
