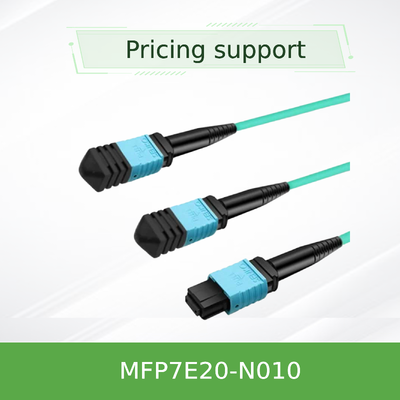

كابل Mellanox MFP7E20-N010 متعدد الأوضاع MPO-12/APC إلى 2x MPO-12/APC كابل ألياف ضوئية سلبي، 10 متر
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E20-N010 |
| وثيقة: | MFP7E20-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج المنتج: | MFP7E20-N010 | نوع الكابل: | كابل الألياف السلبي متعدد الأدوار |
|---|---|---|---|
| طول: | 10 م | نوع الألياف: | OM4 ، 50/125 ميكرون |
| الموصلات: | MPO-12/APC (أنثى) | فقدان الإدراج: | ≤ 0.35 + 0.0004 × لتر ديسيبل |
| إبراز: | QSFP + ميلانوكس AOC,56 جيجابت / ثانية ميلانوكس AOC,10 م qsfp + كابل aoc |
||
منتوج وصف
كابل ألياف ضوئية سلبية NVIDIA MFP7E20-N010 متعدد الأوضاع MPO-12/APC إلى 2x MPO-12/APC، بطول 10 أمتار
1. نظرة عامة على المنتج
NVIDIA MFP7E20-N010 هو كابل ألياف ضوئية سلبية عالي الأداء ومتعدد الأوضاع، مقسم من 4 قنوات إلى قناتين، مصمم لربط مراكز البيانات من الجيل التالي. يتميز كابل الألياف الضوئية هذا بموصلات MPO-12/APC على كلا الطرفين، مما يضمن الحد الأدنى من الانعكاس الخلفي وتكامل الإشارة الفائق. إنه مصمم لدعم بروتوكولات نقل البيانات عالية السرعة بما في ذلك InfiniBand NDR و Ethernet و NVLink، مما يجعله حلاً مثاليًا لربط أنظمة الحوسبة والتخزين عالية الأداء.
2. الخصائص الرئيسية
- غلاف خارجي مرن مستدير LSZH (خالٍ من الهالوجين منخفض الدخان) لسهولة التركيب وتعزيز السلامة
- آلية قفل بالسحب والدفع للتوصيل/الفصل الآمن والسريع
- موصلات MPO-12/APC (أنثى إلى أنثى) مع تلميع بزاوية 8 درجات لتقليل الانعكاس الخلفي البصري
- ألياف OM4 متعددة الأوضاع 50/125 µm تدعم مسافات تصل إلى 50 مترًا
- محاذاة ألياف متقاطعة من النوع B للتوصيل المباشر بين جهاز الإرسال والاستقبال
- متوافق مع معايير Telcordia GR-1435 و IEC من أجل الموثوقية والأداء
3. التكنولوجيا والمعايير الأساسية
يستخدم كابل الألياف الضوئية السلبية هذا موصلات MPO-12/APC القياسية في الصناعة والمتوافقة مع IEC 61754-7 و ANSI/TIA/EIA 604-5. يضمن التلميع الفيزيائي الزاوي (APC) خسارة إرجاع ≥35 ديسيبل، وهو أمر بالغ الأهمية للحفاظ على جودة الإشارة في البيئات عالية السرعة. يدعم الكابل بروتوكولات InfiniBand NDR و 400GbE و NVLink، مما يجعله متعدد الاستخدامات لمجموعة من التطبيقات عالية الأداء.
4. مبدأ العمل
يستخدم الكابل مخطط توصيل متقاطع من النوع B حيث يتم توجيه مسارات الإرسال من أحد الأطراف إلى مسارات الاستقبال في الطرف المقابل. تتفاعل موصلات MPO-12/APC بدقة مع أجهزة الإرسال والاستقبال المتوافقة، باستخدام دبابيس وثقوب المحاذاة لتحديد موضع الألياف بدقة. تسهل الألياف النشطة الثمانية الاتصال ثنائي الاتجاه، بينما تعمل 4 ألياف إضافية كعناصر قوة.
5. التطبيقات النموذجية
- توصيل أجهزة الإرسال والاستقبال OSFP DR8 ذات المنفذ المزدوج في مفاتيح NVIDIA بمحولات ConnectX-7 أو BlueField-3 DPUs
- وصلات بصرية قصيرة المدى داخل مراكز البيانات عالية الأداء ومجموعات HPC
6. المواصفات ودليل الاختيار
| المعلمة | القيمة |
|---|---|
| طراز المنتج | MFP7E20-N010 |
| نوع الكابل | كابل ألياف ضوئية سلبية متعدد الأوضاع |
| الطول | 10 م |
| نوع الألياف | OM4، 50/125 µm |
| الموصلات | MPO-12/APC (أنثى) |
| خسارة الإدخال | ≤ 0.35 + 0.0004×L ديسيبل |
| خسارة الإرجاع | ≥ 35 ديسيبل |
| لون الغلاف | أزرق مائي |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
7. المزايا ونقاط البيع
- أداء بصري فائق مع فقدان إدخال منخفض وخسارة إرجاع عالية
- مصمم للتوافق مع أجهزة الإرسال والاستقبال والأنظمة عالية السرعة من NVIDIA
- بناء قوي مع غلاف LSZH للسلامة في البيئات الهامة للمهام
- تم إنهاؤه مسبقًا واختباره في المصنع من أجل الموثوقية الجاهزة للاستخدام
8. الخدمة والدعم
نحن نقدم استشارات للعملاء ودعمًا فنيًا على مدار الساعة طوال أيام الأسبوع. يتم توفير جميع المنتجات مع ضمان ويتم اختبارها قبل الشحن. تتوفر خصومات على الطلبات المجمعة وخيارات الطول المخصصة.
9. الأسئلة الشائعة
س: هل يمكن استخدام هذا الكابل مع أجهزة الإرسال والاستقبال QSFP112؟
ج: نعم، تتوافق الأطراف المقسمة مع كل من أجهزة الإرسال والاستقبال OSFP و QSFP112.
س: ما هو الحد الأقصى للطول المدعوم؟
ج: يدعم الكابل ما يصل إلى 50 مترًا مع ألياف OM4 متعددة الأوضاع.
س: هل هذا كابل متقاطع أم مباشر؟
ج: إنه كابل ألياف ضوئية سلبية متقاطع من النوع B.
10. المناولة والاحتياطات
- استخدم دائمًا منظفات موصل الألياف الضوئية قبل التزاوج
- لا تقم بإزالة أغطية الغبار حتى تكون جاهزًا للتثبيت
- تجنب الانحناء أسفل الحد الأدنى لنصف القطر البالغ 30 مم
- لا تخلط بين موصلات MPO-12/APC و MPO-12/UPC
