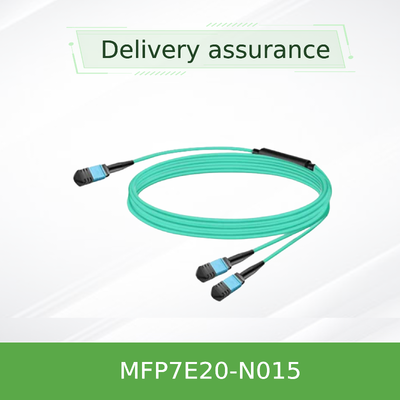

كابل Mellanox MFP7E20-N015 متعدد الأوضاع MPO-12/APC إلى 2x MPO-12/APC كابل ألياف ضوئية سلبي، 15 متر
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E20-N015 |
| وثيقة: | MFP7E20-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج: | MFP7E20-N015 | طول: | 15 م |
|---|---|---|---|
| نوع الألياف: | OM4 المتعدد | الموصلات: | MPO-12/APC أنثى |
| فقدان الإدراج: | .30.356 ديسيبل | خسارة العودة: | ≥35 ديسيبل |
| إبراز: | QSFP + كابل إيثرنت aoc,كابل إيثرنت aoc MC220731V-015,qsfp ميلانوكس MC220731V-015 |
||
منتوج وصف
كابل الألياف الضوئية NVIDIA MFP7E20-N015 - حلول مراكز البيانات عالية الكثافة 800G/400G
1. نظرة عامة على المنتج
NVIDIA MFP7E20-N015 هو متعدد الأوضاع عالي الأداء كابل الألياف الضوئية مصمم لمراكز البيانات من الجيل التالي. هذا كابل الألياف السلبي يتميز بتكوين مقسم من 4 قنوات إلى قناتين مزدوجتين، مما يتيح اتصالاً مرنًا بين أجهزة الإرسال والاستقبال OSFP 800G ونقاط نهاية OSFP/QSFP112 400G. بطول 15 مترًا وتصنيف ألياف OM4، يدعم نقل البيانات عالي السرعة حتى 200G لكل مسار مع الحد الأدنى من فقدان الإشارة والانعكاس.
2. الخصائص الرئيسية
- موصلات MPO-12/APC المصقولة بزاوية لتقليل الانعكاس الخلفي
- تخطيط ألياف متقاطعة من النوع B للاتصال المباشر بين جهاز الإرسال والاستقبال
- غلاف منخفض الدخان خالٍ من الهالوجين (LSZH) لتعزيز السلامة
- ألياف متعددة الأوضاع 50/125 ميكرومتر مُحسّنة لتطبيقات المدى القصير
- يدعم بروتوكولات InfiniBand NDR و Ethernet و NVLink
- متوافق مع Telcordia GR-1435 و IEC 61754-7
3. التكنولوجيا والمعايير
تستخدم سلسلة MFP7E20 موصلات MPO-12/APC مع تلميع بزاوية 8 درجات لتقليل الانعكاس البصري الخلفي والحفاظ على سلامة الإشارة. يتوافق مع المعايير الدولية بما في ذلك IEC 61754-7 و ANSI/TIA/EIA 604-5، ويتم اختباره بموجب متطلبات GR-1435. يدعم الكابل كلاً من عوامل الشكل OSFP و QSFP112، مما يجعله كابل الألياف الضوئية متعدد الاستخدامات للبيئات عالية الكثافة.
4. مبدأ العمل
يستخدم الكابل طوبولوجيا متقاطعة من النوع B حيث تتم محاذاة مسارات الإرسال من أحد الطرفين مع مسارات الاستقبال في الطرف المقابل. يستخدم كل موصل MPO-12 8 ألياف نشطة (4 Tx، 4 Rx) و 4 أعضاء قوة غير نشطة. يعمل السطح الملامس المائل (APC) على تحويل الضوء المنعكس بعيدًا عن جهاز الإرسال والاستقبال، مما يضمن نقل إشارة نظيفة مع فقدان الإرجاع ≥35 ديسيبل.
5. التطبيقات
مثالي لربط محولات NVIDIA ConnectX-7 و BlueField-3 DPUs بمفاتيح OSFP 800G في:
- مجموعات الحوسبة عالية الأداء (HPC)
- مراكز بيانات السحابة
- بنية تحتية لتدريب الذكاء الاصطناعي
- شبكات مناطق التخزين (SANs)
6. المواصفات ودليل الاختيار
| المعلمة | القيمة |
|---|---|
| الموديل | MFP7E20-N015 |
| الطول | 15 م |
| نوع الألياف | OM4 متعدد الأوضاع |
| الموصلات | MPO-12/APC أنثى |
| فقدان الإدخال | ≤0.356 ديسيبل |
| فقدان الإرجاع | ≥35 ديسيبل |
| لون الغلاف | أكوا (LSZH-OFNR) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
7. المزايا
- تحكم فائق في الانعكاس مقارنة بموصلات UPC
- غلاف دائري مرن لسهولة التوجيه في الرفوف
- آلية قفل الدفع والسحب للتركيب والإزالة السريعة
- متوافق مع أجهزة الإرسال والاستقبال NVIDIA MMA4Z00 و MMA1Z00
8. الخدمة والدعم
جميع كابلات الألياف السلبية تأتي مع ضمان مدى الحياة. نحن نقدم دعمًا فنيًا على مدار الساعة طوال أيام الأسبوع، وشحنًا في نفس اليوم للعناصر الموجودة في المخزون، ووضع العلامات المخصصة عند الطلب. يوفر فريقنا إرشادات التكامل لعمليات النشر واسعة النطاق.
9. الأسئلة الشائعة
س: هل يمكنني استخدام هذا الكابل مع أجهزة الإرسال والاستقبال MPO-12/UPC؟
ج: لا. موصلات APC و UPC غير متوافقة بسبب زوايا التلميع المختلفة.
س: ما هو الحد الأقصى للمدى؟
ج: ما يصل إلى 50 مترًا مع ألياف OM4، بافتراض عدم وجود أكثر من 4 وصلات موصل.
س: هل كابل الألياف هذا متوافق مع منافذ QSFP112؟
ج: نعم، عبر كاسيتات تقسيم الألياف المزدوجة MPO.
10. الاحتياطات
- استخدم دائمًا أدوات التنظيف البصرية قبل الإدخال
- لا تخلط بين الكابلات المستقيمة والمقسمة في نفس جهاز الإرسال والاستقبال OSFP ذي المنفذ المزدوج
- تجنب نصف قطر الانحناء أقل من 30 مم
- تخزينها في ظروف جافة بين -40 درجة مئوية و 85 درجة مئوية
