اسم العلامة التجارية:
Mellanox
رقم الموديل:
MFS1S00-H005V
اتصل بنا
مقدمة

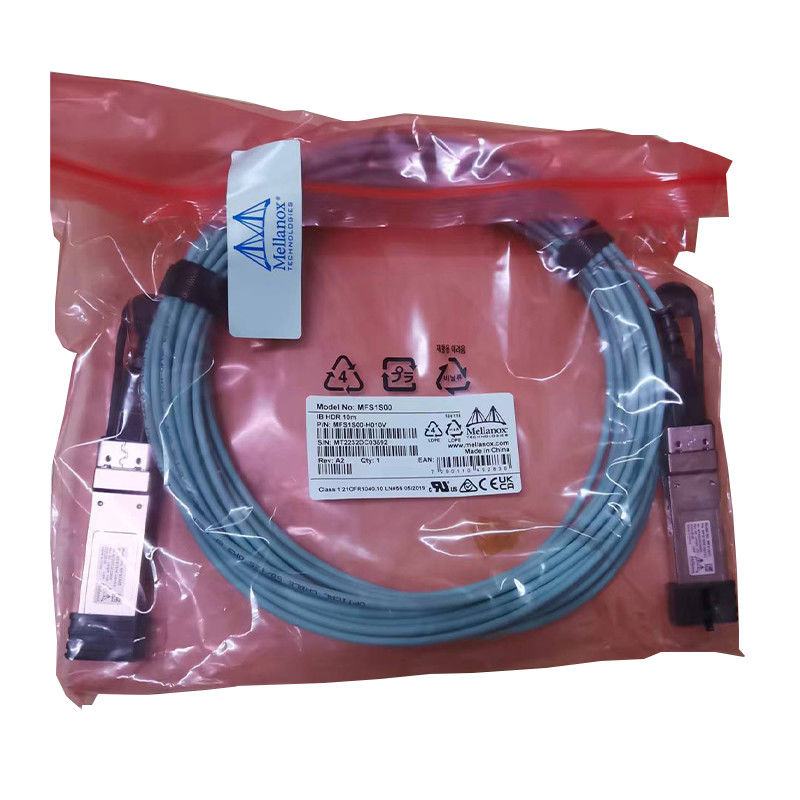

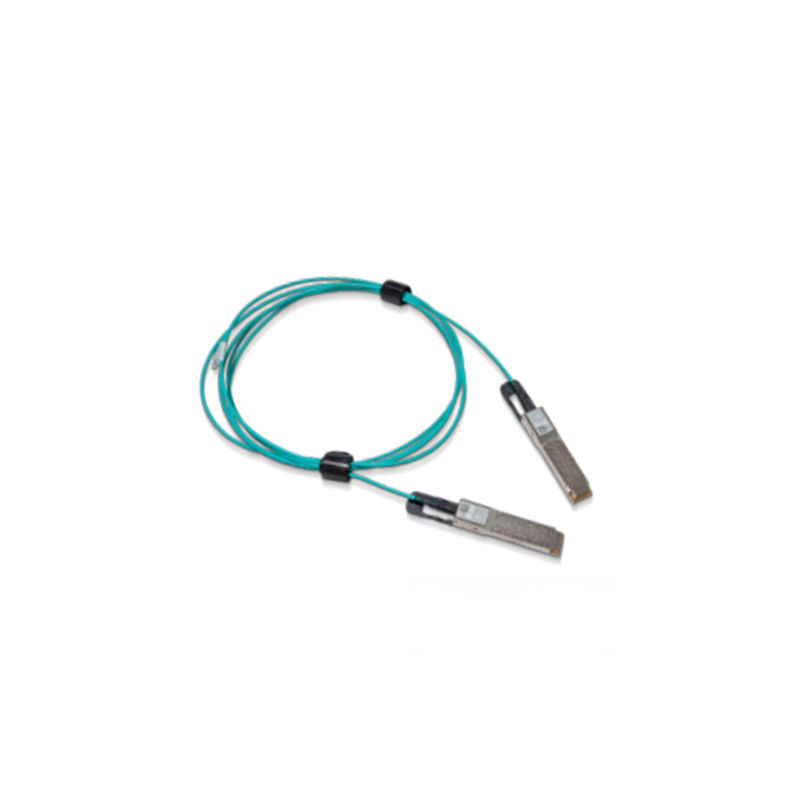

NVIDIA® MFS1S00 عبارة عن كبل ضوئي نشط (AOC) قائم على QSFP56 VCSEL (ليزر انبعاث سطح التجويف العمودي) مصمم للاستخدام في أنظمة InfiniBand (IB) HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت / ثانية.
يوفر MFS1S00 AOC كثافة منافذ عالية وقابلية للتكوين ، ووصول أطول بكثير من الكابلات النحاسية السلبية في مراكز البيانات.نظرًا لأن AOC قابل للتوصيل على الساخن ، فمن السهل تثبيته واستبداله.
يحتوي MFS1S00 على منفذ QSFP56 متوافق مع SFF-8665 على الجانب الكهربائي باتجاه النظام المضيف.يحتوي على أربعة أجهزة إرسال واستقبال بصرية متعددة الأوضاع (MMF) لكل طرف ، يعمل كل منها بمعدلات بيانات تصل إلى 50 جيجابت / ثانية.
يوفر الطراز MFS1S00 إمكانية إعادة ضبط التوقيت قابلة للتحديد لكل حارة لكل من أجهزة الإرسال والاستقبال الضوئية بمعدلات تصل إلى 50 جيجابت / ثانية.
توفر حلول الكابلات ذات الجودة الفريدة من NVIDIA اتصالاً موفرًا للطاقة لوصلات مركز البيانات.إنه يتيح عرض نطاق ترددي أعلى للمنافذ وكثافة وقابلية للتكوين بتكلفة منخفضة ومتطلبات طاقة منخفضة في مراكز البيانات.يضمن اختبار الإنتاج الصارم أفضل تجربة تركيب وأداء ومتانة خارج الصندوق.
| يسلط الضوء |
| * معدل بيانات يصل إلى 200 جيجابت / ثانية |
| * سعة خرج Rx قابلة للبرمجة والتشديد المسبق |
| * مدخلات Tx قابلة للبرمجة |
| * اختيار retiming |
| * منفذ QSFP28 متوافق مع SFF-8665 |
| * مصدر طاقة واحد 3.3 فولت |
| * تبديد طاقة 2.2 واط (نوع ، كل نهاية مع إعادة التصميم) |
| * معدل BER منخفض |
| * يصل طوله إلى 100 متر |
| * قابل للتوصيل الساخن |
| * متوافق مع RoHS |
| * واجهة إدارة I2C المتوافقة مع SFF-8636 |
| MFS1S00-H003V | كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 3 م |
| MFS1S00-H005V | كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 5 م |
| MFS1S00-H010V | كابل بصري نشط ، بسرعة تصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 10 م |
| MFS1S00-H015V | كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 15 م |
| MFS1S00-H020V | كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 20 م |
| MFS1S00-H030V | كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 30 م |
| MFS1S00-H050V | كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 50 م |
| MFS1S00-H100V | كابل بصري نشط ، يصل إلى 200 جيجابت / ثانية VPI (IB HDR & 200 GbE) ، QSFP56 ، 100 م |
المعدلات القصوى المطلقة هي تلك التي قد يحدث بعدها تلف للجهاز.
التشغيل المطول بين المواصفات التشغيلية والتقديرات القصوى المطلقة غير مقصود وقد يتسبب في تدهور دائم للجهاز.
|
معامل
|
دقيقة
|
الأعلى
|
الوحدات
|
|---|---|---|---|
| مصدر التيار | -0.3 | 3.6 | الخامس |
| جهد إدخال البيانات | -0.3 | 3.465 | الخامس |
| جهد الدخل للتحكم | -0.3 | 4.0 | الخامس |
| عتبة الضرر | 3.4 | - | ديسيبل |
يوضح هذا الجدول المواصفات البيئية للمنتج.
|
معامل
|
دقيقة
|
الأعلى
|
الوحدات
|
|---|---|---|---|
| درجة حرارة التخزين | -40 | 85 | درجة مئوية |
يوضح هذا القسم نطاق القيم للتشغيل العادي.يجب تصميم ترشيح مصدر طاقة اللوحة المضيفة على النحو الموصى به في مواصفات لجنة SFF.
|
معامل
|
دقيقة
|
النوع
|
الأعلى
|
الوحدات
|
|---|---|---|---|---|
| جهد الإمداد (Vنسخة) | 3.135 | 3.3 | 3.465 | الخامس |
| تبديد الطاقة (كل طرف ، إعادة التوقيت على جميع الممرات) | - | 4.8 | 5.0 | دبليو |
| تحمل ضوضاء العرض (10 هرتز - 10 ميجا هرتز) | 66 | - | - | mVpp |
| درجة حرارة حالة التشغيل | 0 | - | 701 | درجة مئوية |
| الرطوبة النسبية للتشغيل | 5 | - | 85 | ٪ |
ملحوظات:
للتكوينات التي تم اختبارها مع AOCs ، يرجى الرجوع إلى تقرير تأهيل المنتج على مستوى النظام (SLP).
يدعم AOC تحديد المعدل ، والذي يتم التحكم فيه عن طريق الكتابة إلى السجلات 0x57-0x58.يتم تخصيص بتتين لكل حارة استقبال في البايت 0x57 (87dec، Rxn_Rate_Select) وبتتان لكل حارة جهاز إرسال بالبايت 0x58 (88dec، Txn_Rate_Select) لتحديد ما يصل إلى أربعة معدلات بت ، على النحو المحدد في SFF-8636 Rev 2.9.2 الجدول 6 -5 XN_RATE_SELECT ENCODINGS.يجب أن يكون لجميع الممرات الأربعة نفس قيمة تحديد السعر.
يحدد الجدول أدناه المعدل لكل إعداد تحديد معدل.
|
معدل حدد القيمة
|
معدل التشغيل (GBd)
|
|---|---|
| 10 | 25.78125 NRZ (EDR) |
| 11 | 26.56250 PAM4 (HDR) |
| نموذج | وصف |
| MFS1S00-H005V | كابل Mellanox AOC DAC 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابل فصل mellanox 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابل mellanox النحاسي السلبي 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابلات mellanox infiniband 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابل وحدة التحكم 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابل ألياف نشط 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كبلات HDR 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابل تقسيم mellanox 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابلات mellanox edr 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابل ربط عالي السرعة 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابل توصيل سريع 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كابل إيثرنت 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 QSFP28 QSFP56 |
| MFS1S00-H005V | كابل InfiniBand 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
| MFS1S00-H005V | كبلات HDR 200 جيجا بايت 100 جيجا بايت 25 جيجا بايت 40 جيجا بايت 5 متر 10 متر 15 متر 20 متر 30 متر QSFP28 QSFP56 |
