أجهزة تحويل الكتروني من النحاس السلبي
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E001E30 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل Mellanox QSFP28 DAC,100Gb / s كابل نحاس سلبي,Mellanox MCP1600-E001E30 DAC |
||
منتوج وصف

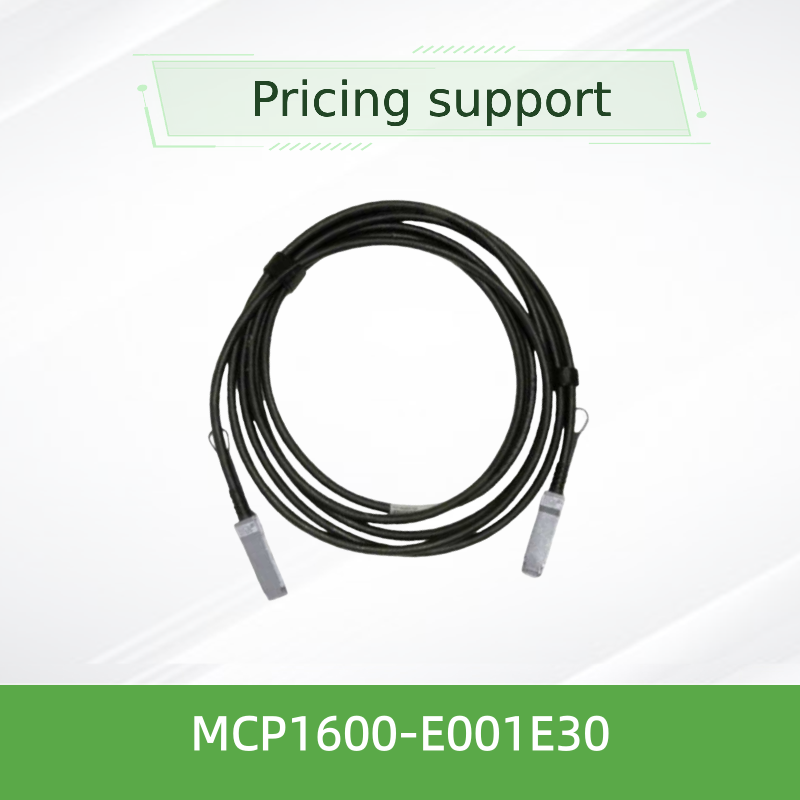

Mellanox MCP1600-E001E30 100 جيجابت / ثانية QSFP28 DAC النحاسي السلبي
انفينيباند EDR 1m / 30AWG SFF-8665. اتصال داخلي 100G قصير المدى - نحاس سلبي، طاقة منخفضة، معدل خطأ البت <1E-15 مع أنظمة Mellanox. مثالية للارتباطات الموجودة أعلى الحامل والتحويل إلى الخادم.
- معدل بيانات 100 جيجابايت/ثانية
- 3.3V إمدادات واحدة
- سترة LSZH ومتوافقة مع RoHS
- قابل للتوصيل الساخن
نظرة عامة على المنتج
يعد Mellanox MCP1600‑E001E30 كابلًا نحاسيًا عالي الأداء بسرعة 100 جيجابت/ثانية QSFP28 مصمم لتطبيقات InfiniBand EDR وEthernet. تدمج مجموعة الكابلات السلبية هذه أربعة أزواج نحاسية عالية السرعة، يعمل كل منها بسرعة 25 جيجابت/ثانية، مما يوفر عرض نطاق ترددي إجمالي يبلغ 100 جيجابت/ثانية على مسافة تزيد عن متر واحد. تم تصميمه باستخدام سلك 30 AWG، وهو يوفر حلاً فعالاً من حيث التكلفة وموفرًا للطاقة للتوصيلات البينية قصيرة المسافة داخل مراكز البيانات ومجموعات الحوسبة عالية الأداء.
يشتمل كل منفذ QSFP28 على EEPROM مدمج مع بيانات تكوين المنتج، ويمكن قراءتها عبر واجهة إدارة I²C (متوافقة مع SFF‑8636). تم اختبار الكابل بدقة لضمان سلامة الإشارة المثلى والمتانة والموثوقية خارج الصندوق.
الميزات الرئيسية
- معدل البيانات- ما يصل إلى 100 جيجابت/ثانية (4×25 جيجابت/ثانية)
- امتثال- SFF-8665 QSFP28، SFF-8636 I²C
- قوة- 0.1 واط نموذجي، 3.3 فولت
- درجة حرارة القضية- 0 درجة مئوية إلى 70 درجة مئوية التشغيل
- معدل الخطأ في البت- <1E‑15 (مع أنظمة ميلانوكس)
- سترة- LSZH (منخفض الهالوجين بدون دخان)
- ثنائي الفينيل متعدد الكلور- خالي من الرصاص والهالوجين
- نصف قطر الانحناء- 35.5 ملم (فردي)، 71 ملم (متكرر)
- قابل للتوصيل الساخن- يدعم الإدراج المباشر
- البيئية- متوافقة مع قواعد RoHS
التكنولوجيا والتصميم
يستخدم MCP1600‑E001E30 تقنية المحور المزدوج النحاسي السلبي، مع أزواج تفاضلية متطابقة بدقة لتقليل الانحراف وفقدان الإدخال. يشتمل بناء الكابل على سترة خارجية قوية (LSZH) وأحذية تخفيف الضغط التي تلبي المتطلبات الميكانيكية SFF‑8665. تتميز كل مجموعة بممانعة تفاضلية تبلغ 100 أوم وتم اختبارها لتأخير الانتشار (نموذجي 4.5 ns/m). يلغي التصميم المكونات النشطة، مما يؤدي إلى زمن وصول قريب من الصفر والحد الأدنى من استهلاك الطاقة - وهو خيار مثالي للبيئات محدودة الطاقة.
عمليات النشر النموذجية
- قم بالتبديل من أعلى الحامل (ToR) إلى اتصالات الخادم في أقمشة EDR InfiniBand بسعة 100 جيجا بايت
- مجموعات الحوسبة عالية الأداء (HPC) والأنظمة المستندة إلى وحدة معالجة الرسومات
- تتطلب بنيات العمود الفقري لمراكز البيانات وصلات نحاسية قصيرة المدى
- تتصل شبكات منطقة التخزين (SAN) ورأس NAS
- إعدادات الاختبار والقياس حيث يكون الكمون المنخفض الحتمي أمرًا بالغ الأهمية
التوافق
المنصات والأنظمة:
- مفاتيح Mellanox Spectrum®
- مفاتيح Mellanox Quantum™ InfiniBand
- محولات NVIDIA® ConnectX® (EDR)
- وحدات معالجة البيانات NVIDIA BlueField®
- منافذ QSFP28 المتوافقة مع معايير الصناعة (100G Ethernet/EDR)
- الخوادم المزودة بأقفاص QSFP28 (القائمة على Intel وAMD وARM)
متوافق مع SFF‑8665 وSFF‑8636، مما يضمن إمكانية التشغيل البيني مع كبار موردي معدات الشبكات.
جدول المواصفات
| المعلمة | دقيقة | عادي | الأعلى | وحدة |
|---|---|---|---|---|
| جهد الإمداد (Vcc) | 3.135 | 3.3 | 3.465 | V |
| استهلاك الطاقة | -- | 0.1 | -- | دبليو |
| درجة حرارة حالة التشغيل | 0 | -- | 70 | درجة مئوية |
| التشغيل الرطوبة النسبية | 5 | -- | 85 | % |
| درجة حرارة التخزين | -40 | -- | 85 | درجة مئوية |
| مقاومة مميزة | 90 | 100 | 110 | أوم |
| تأخير الانتشار (معلوماتي) | -- | 4.5 | -- | نانوثانية / م |
| معدل البيانات لكل حارة | -- | 25 | -- | جيجابايت/ثانية |
| معدل البيانات المجمعة | -- | 100 | -- | جيجابايت/ثانية |
| الحد الأدنى لنصف قطر الانحناء (فردي) | 35.5 | -- | -- | مم |
| الحد الأدنى لنصف قطر الانحناء (متكرر) | 71 | -- | -- | مم |
* القيم الكهربائية والميكانيكية مستمدة من أوراق بيانات سلسلة Mellanox MCP1600. جميع المواصفات نموذجية عند 25 درجة مئوية ما لم يُذكر ذلك.
دليل الاختيار - سلسلة MCP1600
| رقم الجزء | طول | الفريق العامل المخصص | وصف |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 م | 30 | DAC السلبي، QSFP28، 100 جيجابايت / ثانية EDR، أسود، LSZH |
| MCP1600-E00AE30 | 0.5 م | 30 | DAC السلبي، QSFP28، 100 جيجابايت / ثانية EDR، أسود، LSZH |
| MCP1600-E01AE30 | 1.5 م | 30 | DAC السلبي، QSFP28، 100 جيجابايت / ثانية EDR، أسود، LSZH |
| MCP1600-E002E30 | 2.0 م | 30 | DAC السلبي، QSFP28، 100 جيجابايت / ثانية EDR، أسود، LSZH |
| MCP1600-E02AE26 | 2.5 م | 26 | DAC السلبي، QSFP28، 100 جيجابايت / ثانية EDR، أسود، LSZH |
| MCP1600-E003E26 | 3.0 م | 26 | DAC السلبي، QSFP28، 100 جيجابايت / ثانية EDR، أسود، LSZH |
| MCP1600-E004E26 | 4.0 م | 26 | DAC السلبي، QSFP28، 100 جيجابايت / ثانية EDR، أسود، LSZH |
| MCP1600-E005E26 | 5.0 م | 26 | DAC السلبي، QSFP28، 100 جيجابايت / ثانية EDR، أسود، LSZH |
✔ للوصول لفترة أطول (2.5 م - 5 م)، يتم استخدام مقياس 26 AWG للحفاظ على سلامة الإشارة. تم تصميم الطراز E001E30 (1 م) بـ 30 AWG للحصول على المرونة المثالية.
المزايا
- طاقة منخفضة للغاية:0.1 واط نموذجيًا، مما يقلل من تكاليف التبريد والطاقة.
- فعالة من حيث التكلفة:التصميم السلبي يلغي أجهزة الإرسال والاستقبال الضوئية.
- الموثوقية المؤكدة:ويضمن اختبار الإنتاج الصارم أداءً خارج الصندوق.
- الأمثل على المدى القصير:مثالية للتوصيلات الداخلية للحامل التي يصل طولها إلى 5 أمتار.
- صديقة للبيئة:سترة LSZH، RoHS، PCB خالية من الهالوجين.
الخدمة والدعم
توفر شركة Hong Kong Starsurge Group Co., Limited الدعم الفني العالمي والخدمات اللوجستية لمنتجات شبكات Mellanox. يقدم فريقنا نصائح حول التكوين قبل البيع، والتحقق من التوافق، وخدمات RMA بعد البيع. يتم دعم MCP1600-E001E30 بـضمان محدود للأجهزة لمدة عام واحدتغطية الإصلاح أو الاستبدال. لطلبات الحجم أو وضع العلامات المخصصة، اتصل بمهندسي المبيعات لدينا.
الأسئلة المتداولة
س: هل هذا الكابل نشط أم سلبي؟
ج: سلبي. لا يحتوي على تكييف إشارة نشط، مما يجعله منخفض الطاقة وزمن الوصول المنخفض.
س: هل يمكنني استخدام هذا الكابل مع محولات إيثرنت 100 جيجا؟
ج: نعم، فهو متوافق مع QSFP28 MSA ويعمل مع منافذ 100GbE وInfiniBand EDR.
س: ما هو الحد الأقصى لطول هذه السلسلة؟
ج: ما يصل إلى 5 أمتار (MCP1600‑E005E26) مع 26 AWG؛ E001E30 هو 1 متر.
س: هل يدعم التوصيل السريع؟
ج: نعم، موصل QSFP28 قابل للتوصيل السريع ويلبي المتطلبات الميكانيكية SFF‑8665.
الاحتياطات والتعامل
- لا تتجاوز الحد الأدنى لنصف قطر الانحناء (35.5 مم فردي، 71 مم متكرر) لتجنب تدهور الإشارة.
- تعمل ضمن نطاق درجة حرارة الحالة المحددة (0-70 درجة مئوية) والرطوبة (5-85% رطوبة نسبية).
- تأكد من أن القفص QSFP28 نظيف وخالي من الحطام قبل إدخاله.
- استخدم فقط مع مصدر 3.3 فولت المتوافق؛ الجهد الكهربي فوق 3.6 فولت قد يسبب ضررًا.
- للتخزين، يُحفظ في درجة حرارة تتراوح بين -40 درجة مئوية و85 درجة مئوية في عبوة مضادة للكهرباء الساكنة.
مقدمة الشركة
شركة هونج كونج ستارسورج جروب المحدودةهي شركة تقدم خدمات تعتمد على التكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست في عام 2008، ونحن نخدم العملاء في جميع أنحاء العالم بمنتجات تشمل محولات الشبكة وبطاقات NIC ونقاط الوصول اللاسلكية وأجهزة التحكم والكابلات والمعدات ذات الصلة.
بدعم من فريق مبيعات وفريق فني من ذوي الخبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. كما نقدم أيضًا حلول إنترنت الأشياء، وأنظمة إدارة الشبكات، وتطوير البرامج المخصصة، والدعم متعدد اللغات، والتسليم العالمي. يركز نهج العميل أولاً على الجودة الموثوقة والخدمة سريعة الاستجابة والحلول المخصصة التي تساعد العملاء على إنشاء بنية تحتية للشبكة فعالة وقابلة للتطوير ويمكن الاعتماد عليها.
حقائق أساسية
- معدل البيانات:100 جيجابايت/ثانية
- طول:1 متر
- الموصل:QSFP28 (SFF-8665)
- مقياس الأسلاك:30 ايه دبليو جي
- سترة:إل إس إتش، أسود
- قوة:0.1 واط
مصفوفة التوافق
- مفاتيح Mellanox الكم / الطيف
- نفيديا كونيكت اكس-5 / كونيكت اكس-6 (EDR)
- منافذ إيثرنت QSFP28 بسرعة 100 جيجا
- متوافق مع SFF-8636
قائمة مراجعة المشتري
- تأكيد نوع منفذ التبديل (QSFP28)
- تحقق من الطول المطلوب (1 م = E001E30)
- التحقق من نطاق درجة حرارة التشغيل
- مراجعة الضمان وسياسة RMA
