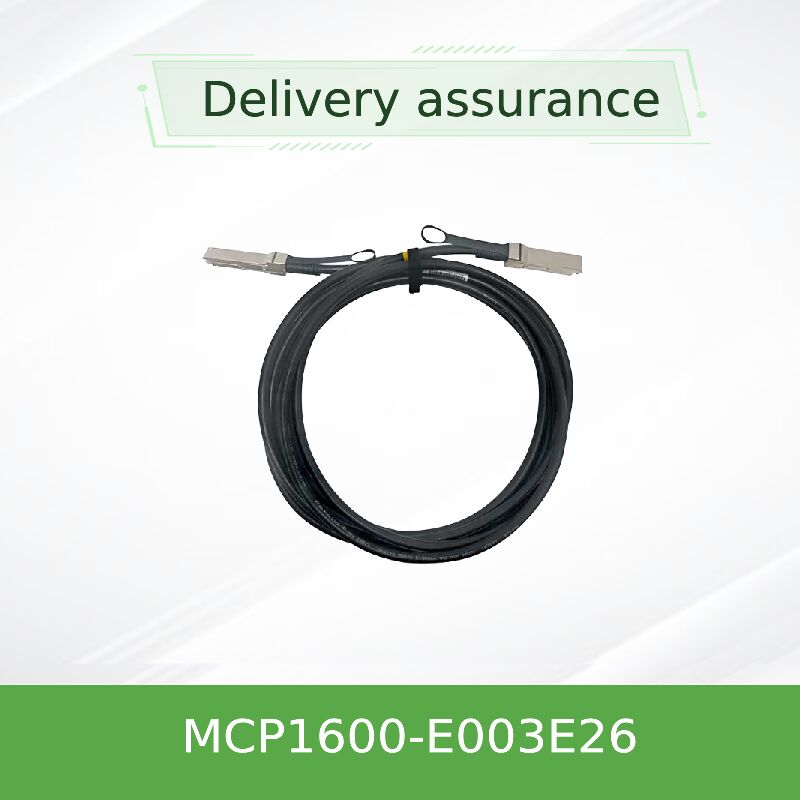

NVIDIA Mellanox MCP1600-E003E26 100Gb / s QSFP28 كابل DAC السلبي 3m EDR InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E003E26 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | MCP1600-E003E26,كابل DAC سلبي QSFP28,كابل DAC بطول 3 أمتار,QSFP28 Passive DAC Cable,3m DAC Cable |
||
منتوج وصف
كابل نحاس سلبي من 3 أمتار فعال من حيث التكلفة يقدم 100 جيجابايت في الثانية لتطبيقات EDR InfiniBand و 100GbE مع استهلاك طاقة قريب من الصفر ، وتأخير منخفض للغاية ،وسلامة إشارة قوية لترابطات مركز البيانات قصيرة المدى.
- عرض النطاق الترددي الكلي 100Gb / s على 4x 25Gb / s خطوط NRZ في كل اتجاه
- طول 3 أمتار مع موصلات 26AWG، سترة LSZH سوداء
- يدعم InfiniBand EDR (100Gb / s) و 100 Gigabit Ethernet
- استهلاك طاقة قريب من الصفر (<0.1W)
- عامل الشكل QSFP28 القابل للشحن الساخن، متوافق مع SFF-8665، متوافق مع RoHS
- 100 جيجابايت/ثانية:أربع قنوات 25Gb / s NRZ في كل اتجاه ، مجموع 100Gb / s full duplex.
- تصميم النحاس السلبي:لا توجد مكونات نشطة أدنى تكلفة، صفر تأخير، ونصف استهلاك الطاقة.
- 26AWG الموصلات:محسّنة لـ 3 أمتار مع سلامة إشارة ممتازة.
- البروتوكول المجهوليدعم InfiniBand EDR و 100GbE مع التفاوض التلقائي.
- اختبار صارمتم اختبار 100% من الإنتاج لـ BER < 1E-15 مع أنظمة Mellanox.
MCP1600-E003E26 تتوافق معSFF-8665(QSFP28 الكهربائية) وSFF-8636(واجهة إدارة).4x 25Gb/s NRZ تعديلأكثر من اثنين من أزواج النحاسInfiniBand EDR(IBTA 1.3) و100GBASE-CR4إثنر. يوفر EEPROM المتكامل تعريف المنتج عبر I2C. متوافق مع RoHS مع سترة LSZH.
ككابل نحاسي سلبي مباشريعتمد MCP1600-E003E26 على أزواج 26AWG الملتوية عالية الجودة ومطابقة المعوقة الدقيقة (اختلاف 100Ω) لنقل إشارات NRZ 25Gb / s تصل إلى 3 أمتار دون تضخيم نشطإن بناء الكابل يقلل من الانحراف والإشارة المتقاطعة ، في حين أن EEPROM يوفر أجهزة المضيف مع بيانات التكوين (الطول ، البائع ، إشارات المساواة).فترة تأخير صفر، قدرة قريبة من الصفرالرابط المثالي للاتصالات القصيرة المدى داخل الرف.
- أنسجة InfiniBand EDR:قم بتوصيل مفاتيح QM8700 / QM8790 إلى محولات ConnectX-5/6 داخل الرفوف.
- شبكات 100GbE:تتحول شبكة التردد إلى خوادم أو عقدة تخزين على بعد 3 أمتار
- من أعلى الرف إلى الخادم:اتصالات قصيرة المدى داخل الرف مع الحد الأدنى من الطاقة والتكلفة.
- مجموعات التخزين:RDMA عبر توزيعات Ethernet المتقاربة (RoCE) و NVMe-oF.
| النموذج | الطول | AWG | معدل البيانات | المرفق | القوة | قطر الكابل |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 م | 26 AWG | 100Gb/s (4x25G NRZ) | QSFP28 | < 0.1 واط | 9.4 ± 0.4 ملم |
| MCP1600-E002E30 | 2 م | 30 AWG | 100 جيجابايت/ثانية | QSFP28 | < 0.1 واط | 7.1 ± 0.35 ملم |
| MCP1600-E005E26 | 5 م | 26 AWG | 100 جيجابايت/ثانية | QSFP28 | < 0.1 واط | 9.4 ± 0.4 ملم |
ملاحظة: درجة حرارة التشغيل من 0°C إلى 70°C، التخزين من -40°C إلى 85°C. الحد الأدنى لقطر الانحناء الفردي: 47mm (قطر 5x). قطر الانحناء المتكرر / الجمع: 94mm (قطر 10x).
- مقابل الكابلات البصرية النشطة (AOC):تكلفة أقل بكثير، استهلاك طاقة صفر، ولا حاجة لتنظيف.
- مقابل النحاس النشط (ACC):انخفاض التكلفة وبدون طاقة مثالي للمسافات القصيرة جداً ≤3m.
- موثوقية ثبتت:BER أفضل من 1E-15 مع أنظمة Mellanox يضمن نقل خال من الأخطاء.
- سميكة 26AWG:سلامة إشارة أفضل عند 3 أمتار مقارنة بكابلات 30AWG.
نحن نقدم الاستشارات التقنية على مدار الساعة، وخدمات RMA، ودعم تصميم البنية التحتية الكابلات. كل MCP1600-E003E26 مدعومة بضمان 1 سنة محدودة للأجهزة وتجارب المصنع 100%.مخزوننا يضمن الشحن في نفس اليوم للمنتجات الموجودة في المخزوندعم ما قبل البيع للتحقق من التوافق مع مُحولات ConnectX ومفتاحات Quantum متاح.
س: هل هذا الكابل متوافق مع محولات ConnectX-5 و ConnectX-6؟
أ:نعم، هو متوافق تماما مع ConnectX-5 (EDR) و ConnectX-6 (EDR/HDR100) المكيفات.
س: هل يمكنني استخدام هذا الـ DAC لتطبيقات 100GbE؟
أ:نعم، فإنه يدعم 100GBASE-CR4 الايثنر و كذلك InfiniBand EDR.
س: ما هو الحد الأدنى لقطر الانحناء للتثبيت؟
أ:بالنسبة للثنية المفردة (بعيدة عن المرفق) ، الحد الأدنى هو 47 ملم (قطر 5x). بالنسبة للثنية المتكررة أو التجميعية بالقرب من المرفق ، حافظ على 94 ملم (قطر 10x).
س: هل يتطلب أي تكوين؟
أ:لا، إنه "بلوج اند بلاي" الـ "إي بروم" يوفر التعرف و المضيف يقوم تلقائياً بإنشاء الرابط
س: ما هو استهلاك الطاقة؟
أ:قريب من الصفر (< 0.1W) لأنه لا يوجد مكونات نشطة.
- حساسية ESD:استخدام أشرطة معصم الأرض عند إدخالها في أقفاص QSFP. يتم شحن الموصولات مع أغطية واقية فقط مباشرة قبل التثبيت.
- نصف قطر الانحناء:لا تتجاوز الحد الأدنى من نصف قطر الانحناء (47 ملم واحد، 94 ملم متكرر). تجنب الانحناءات الحادة بالقرب من الموصلات.
- درجة حرارة العمل:تأكد من أن درجة حرارة البيئة داخل 0°C ∼ 70°C.
- التخزين:تخزين في بيئة نظيفة وجافة تتراوح بين -40°C و 85°C.
- التوافق:تأكد من أن نوع الجهاز (QSFP28) يتطابق مع جهازك.
