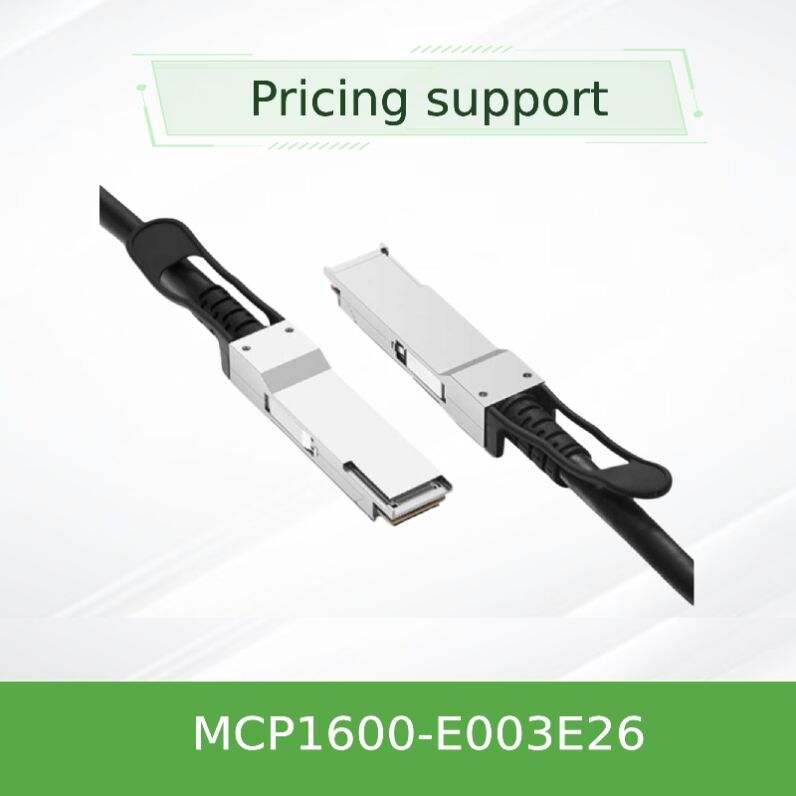

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 كابل نحاسي مرفق مباشر سلبي 3m ، EDR InfiniBand ، تأخير منخفض ، طاقة قريبة من الصفر لترابطات مركز البيانات
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E003E26 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
منتوج وصف
كابل نحاسي سلبي فعال من حيث التكلفة بطول 3 أمتار يوفر إنتاجية 100 جيجابت/ثانية لتطبيقات EDR InfiniBand و 100GbE - يتميز باستهلاك طاقة شبه صفري، وزمن استجابة منخفض للغاية، وسلامة إشارة قوية لاتصالات مراكز البيانات قصيرة المدى.
- عرض نطاق ترددي مجمع بسرعة 100 جيجابت/ثانية عبر 4 مسارات NRZ بسرعة 25 جيجابت/ثانية لكل اتجاه
- طول 3 أمتار مع موصلات 26AWG، غلاف أسود LSZH
- يدعم InfiniBand EDR (100 جيجابت/ثانية) و 100 جيجابت إيثرنت
- استهلاك طاقة شبه صفري (<0.1 واط) | معدل خطأ البت أفضل من 1E-15
- عامل شكل QSFP28 قابل للتبديل الساخن، متوافق مع SFF-8665، متوافق مع RoHS
- إنتاجية 100 جيجابت/ثانية: أربع قنوات NRZ بسرعة 25 جيجابت/ثانية لكل اتجاه، إجمالي 100 جيجابت/ثانية مزدوج الاتجاه.
- تصميم نحاسي سلبي: لا توجد مكونات نشطة - أقل تكلفة، زمن استجابة صفري، واستهلاك طاقة شبه صفري.
- موصلات 26AWG: محسّنة للوصول إلى 3 أمتار مع سلامة إشارة ممتازة.
- بروتوكول مستقل: يدعم InfiniBand EDR و 100GbE مع التفاوض التلقائي.
- اختبارات صارمة: تم اختبار الإنتاج بنسبة 100٪ لـ BER <1E-15 مع أنظمة Mellanox.
يتوافق MCP1600-E003E26 مع SFF-8665 (QSFP28 كهربائي) و SFF-8636 (واجهة الإدارة). يستخدم تعديل NRZ 4x 25 جيجابت/ثانية عبر أزواج نحاسية مزدوجة. يدعم InfiniBand EDR (IBTA 1.3) و 100GBASE-CR4 إيثرنت. توفر ذاكرة EEPROM المدمجة تحديد المنتج عبر I²C. متوافق مع RoHS مع غلاف LSZH.
ككابل نحاسي سلبي مباشر، يعتمد MCP1600-E003E26 على أزواج ملتوية عالية الجودة 26AWG ومطابقة دقيقة للمقاومة (100 أوم تفاضلي) لنقل إشارات NRZ بسرعة 25 جيجابت/ثانية حتى 3 أمتار بدون تضخيم نشط. يقلل تصميم الكابل من الانحراف والتشويش، بينما توفر ذاكرة EEPROM للأجهزة المضيفة بيانات التكوين (الطول، البائع، تلميحات المعادلة). النتيجة هي رابط زمن استجابة صفري، طاقة شبه صفرية مثالي لاتصالات الرفوف القصيرة.
- شبكات InfiniBand EDR: قم بتوصيل مفاتيح QM8700/QM8790 بمحولات ConnectX-5/6 داخل الرفوف.
- شبكات 100GbE: قم بربط مفاتيح Spectrum بالخوادم أو عقد التخزين التي تبعد حتى 3 أمتار.
- من أعلى الرف إلى الخادم: اتصالات الرف القصيرة بأقل قدر من الطاقة والتكلفة.
- مجموعات التخزين: عمليات نشر RDMA عبر إيثرنت الموحد (RoCE) و NVMe-oF.
| الموديل | الطول | AWG | معدل البيانات | الموصل | الطاقة | قطر الكابل |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 م | 26 AWG | 100 جيجابت/ثانية (4x25G NRZ) | QSFP28 | < 0.1 واط | 9.4 ± 0.4 مم |
| MCP1600-E002E30 | 2 م | 30 AWG | 100 جيجابت/ثانية | QSFP28 | < 0.1 واط | 7.1 ± 0.35 مم |
| MCP1600-E005E26 | 5 م | 26 AWG | 100 جيجابت/ثانية | QSFP28 | < 0.1 واط | 9.4 ± 0.4 مم |
ملاحظة: درجة حرارة التشغيل 0 درجة مئوية إلى 70 درجة مئوية، التخزين -40 درجة مئوية إلى 85 درجة مئوية. الحد الأدنى لنصف قطر الانحناء الفردي: 47 مم (5 × القطر). نصف قطر الانحناء المتكرر/التجميع: 94 مم (10 × القطر).
- مقابل الكابلات البصرية النشطة (AOC): تكلفة أقل بكثير، استهلاك طاقة صفري، ولا يلزم التنظيف.
- مقابل النحاس النشط (ACC): تكلفة أقل وطاقة صفرية - مثالي للمسافات القصيرة جدًا ≤3 أمتار.
- موثوقية مثبتة: معدل خطأ البت أفضل من 1E-15 مع أنظمة Mellanox يضمن نقلًا خاليًا من الأخطاء.
- 26AWG أسمك: سلامة إشارة أفضل عند 3 أمتار مقارنة بكابلات 30AWG.
نقدم استشارات فنية على مدار الساعة طوال أيام الأسبوع، وخدمات استبدال المواد (RMA)، ودعم تصميم البنية التحتية للكابلات. كل MCP1600-E003E26 مدعوم بضمان محدود للأجهزة لمدة عام واحد واختبار مصنع بنسبة 100٪. يضمن مخزوننا الشحن في نفس اليوم للعناصر المتوفرة. يتوفر دعم ما قبل البيع للتحقق من التوافق مع محولات ConnectX ومفاتيح Quantum.
ج: نعم، إنه متوافق تمامًا مع محولات ConnectX-5 (EDR) و ConnectX-6 (EDR/HDR100).
ج: نعم، إنه يدعم 100GBASE-CR4 Ethernet بالإضافة إلى InfiniBand EDR.
ج: للانحناء الفردي (بعيدًا عن الموصل)، الحد الأدنى هو 47 مم (5 × القطر). للانحناء المتكرر أو التجميع بالقرب من الموصل، حافظ على 94 مم (10 × القطر).
ج: لا، إنه جاهز للاستخدام (plug-and-play). توفر ذاكرة EEPROM التعريف، ويقوم المضيف بإعداد الرابط تلقائيًا.
ج: شبه صفري (<0.1 واط) لأنه لا توجد مكونات نشطة.
- حساسية ESD: استخدم أساور معصم مؤرضة عند الإدخال في أقفاص QSFP. يتم شحن الموصلات بأغطية واقية - قم بإزالتها فقط قبل التركيب مباشرة.
- نصف قطر الانحناء: لا تتجاوز الحد الأدنى لنصف قطر الانحناء (47 مم فردي، 94 مم متكرر). تجنب الانحناءات الحادة بالقرب من الموصلات.
- درجة حرارة التشغيل: تأكد من أن درجة الحرارة المحيطة ضمن 0 درجة مئوية - 70 درجة مئوية.
- التخزين: قم بالتخزين في بيئة نظيفة وجافة بين -40 درجة مئوية و 85 درجة مئوية.
- التوافق: تحقق من تطابق نوع الموصل (QSFP28) مع معداتك.
