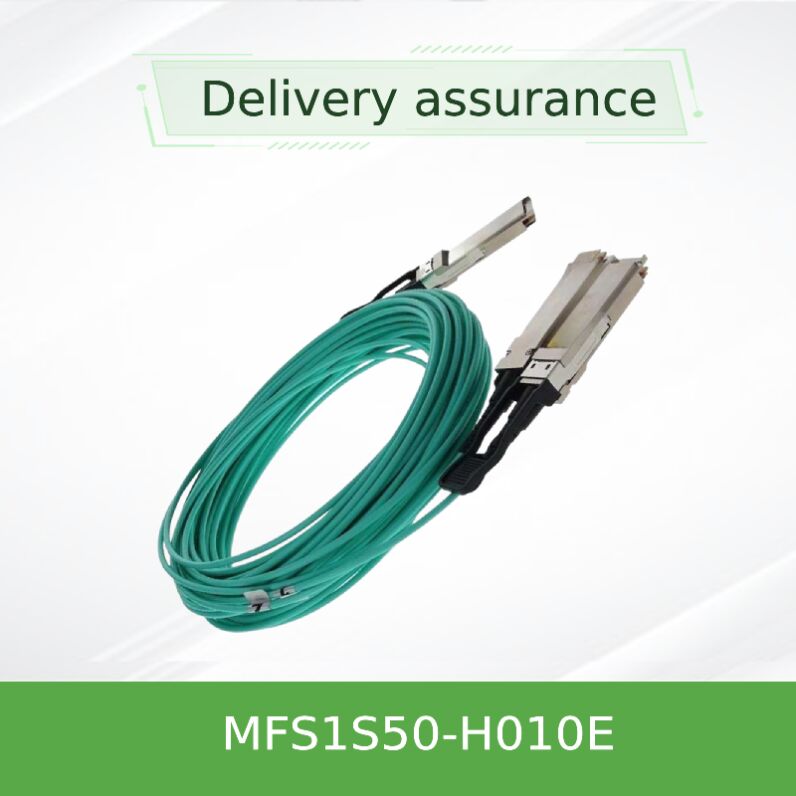

كابل مقسم بصري نشط NVIDIA mellanox MFS1S50-H010E من 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية QSFP56 بطول 10 أمتار AOC
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S50-H015E |
| وثيقة: | MFS1S50-H0xxV.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 10 متر |
| نموذج: | MFS1S50-H015E | اسم: | Mellanox AOC كابل بصري نشط 200 جيجابايت/ثانية إلى 2x100GB/S IB HDR QSFP56 إلى 2 MFS1S50-H005E MFS1S5 |
| الكلمة الرئيسية: | كابل ميلانوكس | ||
| إبراز: | كابل مقسم Mellanox QSFP56 بسرعة 200 جيجابت/ثانية,كابل بصري نشط NVIDIA Mellanox بطول 10 أمتار,كابل مقسم QSFP56 مع 2x100 جيجابت/ثانية,NVIDIA Mellanox active optical cable 10m,QSFP56 splitter cable with 2x100Gb/s |
||
منتوج وصف
كابل فاصل بصري نشط فعال من حيث التكلفة بطول 10 أمتار يتميز بتقنية VCSEL - يحول منفذ QSFP56 واحد بسرعة 200 جيجابت/ثانية إلى اتصالين مستقلين بسرعة 100 جيجابت/ثانية QSFP56 لطوبولوجيا مراكز البيانات HDR InfiniBand و 200GbE.
- بنية فاصل بسرعة 200 جيجابت/ثانية إلى 2 × 100 جيجابت/ثانية (4 × 50 جيجابت/ثانية PAM4 إلى 2 × 2 × 50 جيجابت/ثانية)
- طول 10 أمتار مع ألياف متعددة الأوضاع بلون أكوا، وغلاف مصنف LSZH
- يدعم InfiniBand HDR (200G) إلى HDR100 (100G) و 200GbE إلى 100GbE
- سعة خرج Rx قابلة للبرمجة والتشكيل المسبق | مراقبة التشخيص الرقمي
- موصلات QSFP56 قابلة للتبديل الساخن، متوافقة مع SFF-8665، 4.5 واط (طرف 200G) / 3.0 واط (طرف 100G)
- بنية الفاصل: طرف QSFP56 واحد بسرعة 200 جيجابت/ثانية ينقسم إلى طرفين QSFP56 بسرعة 100 جيجابت/ثانية - مثالي لاتصالات المحول بالخادم.
- تقنية VCSEL: ليزرات باعثة للضوء من السطح ذات تجويف عمودي لنقل متعدد الأوضاع موثوق ومنخفض التكلفة عبر 10 أمتار.
- دعم معدل البيانات المزدوج: 200G HDR إلى 2 × 100G HDR100 (InfiniBand) أو 200GbE إلى 2 × 100GbE.
- مراقبة التشخيص الرقمي (DDM): مراقبة في الوقت الفعلي للطاقة البصرية ودرجة الحرارة والجهد وتيار التحيز لكل مسار.
- استهلاك طاقة منخفض: 4.5 واط نموذجي عند طرف 200G، 3.0 واط لكل طرف 100G.
يتوافق MFS1S50-H010E مع SFF-8665 (QSFP56 كهربائي) و SFF-8636 (واجهة الإدارة). يستخدم تعديل 4 × 50 جيجابت/ثانية PAM4 عند طرف 200G، مقسم إلى 2 × 2 × 50 جيجابت/ثانية PAM4 على طرفي 100G. يدعم InfiniBand HDR/HDR100 (IBTA 1.5) و 200GBASE-SR4 / 100GBASE-SR2 Ethernet. مدمج CDR (استعادة الساعة والبيانات) لكل مسار مع تحديد المعدل لـ 25.78125 جيجابت/ثانية NRZ أو 26.5625 جيجابت/ثانية PAM4. متوافق مع RoHS.
يقوم MFS1S50-H010E بتحويل إشارات PAM4 الكهربائية بسرعة 50 جيجابت/ثانية من منفذ المضيف 200G إلى إشارات بصرية باستخدام أربعة ليزرات VCSEL. داخل الكابل، يتم تقسيم المسارات البصرية الأربعة إلى مجموعتين من مسارين لكل منهما، وتوجيهها إلى موصلات QSFP56 المنفصلة بسرعة 100G. عند كل طرف 100G، تقوم الكاشفات الضوئية بتحويل الإشارات البصرية مرة أخرى إلى إشارات كهربائية. يقوم إعادة توقيت CDR المدمج بإعادة تشكيل الإشارات، مما يقلل من الارتجاج. تقوم التشخيصات الرقمية بمراقبة صحة الارتباط باستمرار، وتوفر تغذية راجعة في الوقت الفعلي عبر واجهة I²C.
- اتصالات المحول بالخادم: قم بتوصيل منفذ محول QM8700 بسرعة 200G بمحولي ConnectX-6/7 بسرعة 100G.
- فاصل 200GbE إلى 100GbE: ربط محول Spectrum بسرعة 200G بخادمين أو عقد تخزين بسرعة 100G.
- توزيع أعلى الرف: الاستفادة بكفاءة من منافذ المحولات عالية الكثافة للبنية التحتية ذات السرعات المختلطة.
- مجموعات HDR100: بناء شبكات HDR100 فعالة من حيث التكلفة باستخدام محولات HDR مع كابلات فاصلة.
| الموديل | الطول | موصل طرف 200G | موصل طرف 100G | نوع الألياف | الطاقة (طرف 200G) | البروتوكولات |
|---|---|---|---|---|---|---|
| MFS1S50-H010E | 10 م | QSFP56 (200G) | 2 × QSFP56 (100G) | MMF OM3/OM4 | 4.5 واط (نموذجي) | HDR/HDR100، 200/100GbE |
| MFS1S50-H005E | 5 م | QSFP56 (200G) | 2 × QSFP56 (100G) | MMF | 4.5 واط | HDR/HDR100 |
| MFS1S50-H020E | 20 م | QSFP56 (200G) | 2 × QSFP56 (100G) | MMF | 4.5 واط | HDR/HDR100 |
ملاحظة: درجة حرارة التشغيل 0 درجة مئوية إلى 70 درجة مئوية، التخزين -40 درجة مئوية إلى 85 درجة مئوية. الحد الأدنى لنصف قطر الانحناء 30 مم. طاقة طرف 100G: 3.0 واط نموذجي.
- مقابل فاصل نحاسي سلبي: مدى أطول (10 أمتار) بوزن أقل، وتدفق هواء أفضل، وحصانة كاملة من التداخل الكهرومغناطيسي.
- مقابل AOCs منفصلة: كابل واحد يقلل التكلفة ويبسط إدارة الكابلات لتطبيقات التوزيع.
- إعادة توقيت مدمجة: تحسين جودة الإشارة وأداء الارتجاج عبر المسافة.
- دعم DDM كامل: مراقبة في الوقت الفعلي للطاقة البصرية ودرجة الحرارة لكل منفذ للصيانة الاستباقية.
- تحسين HDR100: مثالي لبناء شبكات 100G فعالة من حيث التكلفة باستخدام منافذ محولات 200G.
نقدم استشارات فنية على مدار الساعة طوال أيام الأسبوع، وخدمات استبدال المواد (RMA)، ودعم تصميم البنية التحتية للكابلات. كل MFS1S50-H010E مدعوم بضمان لمدة عام واختبارات مصنع بنسبة 100%. أطوال مخصصة متاحة للطلبات بكميات كبيرة. يضمن مخزوننا الشحن في نفس اليوم للعناصر المتوفرة. يتوفر دعم ما قبل البيع للتحقق من توافق جهاز الإرسال والاستقبال وحساب ميزانية الارتباط.
ج: نعم، تم تصميمه بالضبط لهذا الاستخدام - محول HDR 200G إلى محولين HDR100.
ج: نعم، يدعم بروتوكولات 200GbE/100GbE و InfiniBand HDR/HDR100.
ج: يستهلك كل طرف 100G حوالي 3.0 واط نموذجي، 3.5 واط كحد أقصى.
ج: يجب توصيل كلا طرفي 100G بمنافذ صالحة للتشغيل السليم؛ الكابل غير مصمم للاستخدام أحادي الطرف.
ج: الحد الأدنى لنصف قطر الانحناء هو 30 مم. تجنب الانحناءات الحادة للحفاظ على سلامة الإشارة.
- حساسية ESD: استخدم أساور معصم مؤرضة عند الإدخال في أقفاص QSFP. يتم شحن الموصلات بأغطية واقية - قم بإزالتها فقط قبل التركيب مباشرة.
- نظف قبل الاستخدام: قم دائمًا بتنظيف الموصلات البصرية باستخدام منظفات النقر الواحدة المناسبة قبل الإدخال - التلوث يسبب أخطاء في الارتباط.
- نصف قطر الانحناء: لا تتجاوز نصف قطر الانحناء 30 مم؛ تجنب الشد على الموصلات.
- درجة حرارة التشغيل: تأكد من أن درجة الحرارة المحيطة ضمن 0 درجة مئوية - 70 درجة مئوية.
- التخزين: قم بالتخزين في بيئة نظيفة وجافة بين -40 درجة مئوية و 85 درجة مئوية.
