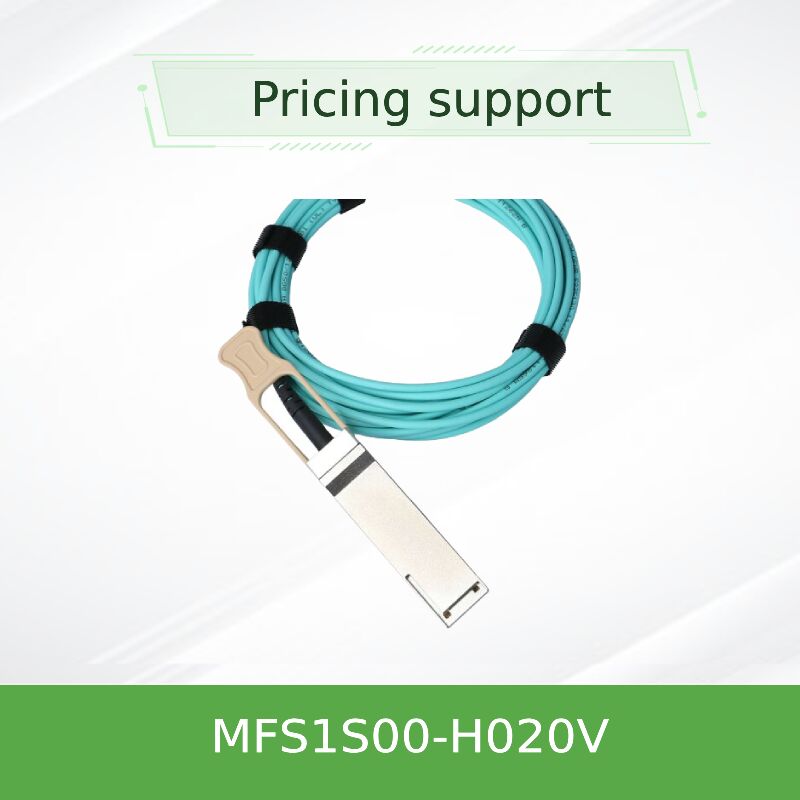

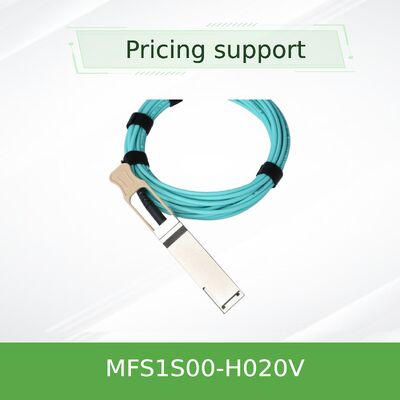

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 كابل بصري نشط 20m AOC لـ HDR InfiniBand

كابل بصري نشط متوسط المدى بطول 20 مترًا يتميز بتقنية VCSEL - يوفر إنتاجية 200 جيجابت/ثانية عبر الألياف متعددة الأوضاع لاتصالات مراكز البيانات HDR InfiniBand و 200GbE مع تشخيصات رقمية مدمجة واستهلاك طاقة منخفض.

• عرض نطاق ترددي مجمع 200 جيجابت/ثانية عبر 4 مسارات PAM4 بسرعة 50 جيجابت/ثانية لكل طرف
• طول 20 مترًا بقطر 3.0 مم، غلاف ألياف مزدوج معتمد من LSZH
• يدعم InfiniBand HDR (200 جيجابت/ثانية) و 200 جيجابت إيثرنت
• مراقبة التشخيص الرقمي الكاملة (DDM): طاقة بصرية، درجة حرارة، جهد، تيار انحياز
• عامل شكل QSFP56 قابل للتبديل الساخن، متوافق مع SFF-8665، طاقة نموذجية 5.0 واط لكل طرف

• إنتاجية 200 جيجابت/ثانية: أربع قنوات PAM4 بسرعة 50 جيجابت/ثانية لكل اتجاه، مجمعة 200 جيجابت/ثانية مزدوجة كاملة.
• تقنية VCSEL: ليزرات باعثة من السطح في تجويف عمودي لنقل متعدد الأوضاع موثوق ومنخفض التكلفة عبر 20 مترًا.
• قدرة إعادة التوقيت: إعادة توقيت قابلة للتحديد على جميع المسارات حتى 50 جيجابت/ثانية لتحسين تكييف الإشارة.
• مراقبة التشخيص الرقمي (DDM): مراقبة في الوقت الفعلي للطاقة البصرية ودرجة الحرارة والجهد وتيار الانحياز للصيانة الاستباقية.
• معادلة قابلة للبرمجة: معادلة إدخال الإرسال وتأكيد إخراج الاستقبال لتحسين الارتباط.

يتوافق MFS1S00-H020V مع SFF-8665 (كهربائي QSFP56) و SFF-8636 (واجهة الإدارة). يستخدم تعديل PAM4 4x 50 جيجابت/ثانية عبر الألياف متعددة الأوضاع (OM3/OM4). يدعم InfiniBand HDR (IBTA 1.5) و 200GBASE-SR4 إيثرنت. مدمج استعادة الساعة والبيانات (CDR) لكل مسار مع تحديد معدل لـ 25.78125 جيجابت/ثانية NRZ (EDR) أو 26.5625 جيجابت/ثانية PAM4 (HDR). متوافق مع RoHS.

يقوم MFS1S00-H020V بتحويل إشارات PAM4 الكهربائية بسرعة 50 جيجابت/ثانية من المضيف إلى إشارات بصرية باستخدام أربعة ليزرات VCSEL في أحد الطرفين. تنتقل هذه الإشارات عبر الألياف متعددة الأوضاع ويتم تحويلها مرة أخرى إلى كهربائية بواسطة الكاشفات الضوئية في الطرف البعيد. تقوم وظيفة إعادة التوقيت المدمجة بإعادة تشكيل الإشارة باستخدام دوائر CDR، مما يقلل من الارتعاش ويوسع المدى. تقوم التشخيصات الرقمية بمراقبة صحة الارتباط باستمرار، مما يوفر تغذية راجعة في الوقت الفعلي عبر واجهة I²C لتحسين الارتباط والتنبؤ بالأعطال.

• شبكات InfiniBand HDR: ربط مفاتيح QM8700/QM8790 بمحولات ConnectX-6/7 عبر رفوف متعددة.
• شبكات 200GbE: ربط مفاتيح Spectrum SN3700/SN4600 لإيثرنت عالي النطاق الترددي حتى 20 مترًا.
• من أعلى الرف إلى الرف المجاور: اتصالات متوسطة المدى بين الرفوف المتجاورة.
• مجموعات التخزين: عمليات نشر RDMA عبر إيثرنت الموحد (RoCE) و NVMe-oF التي تتطلب مدى أطول.

ملاحظة: درجة حرارة التشغيل 0 درجة مئوية إلى 70 درجة مئوية، التخزين -40 درجة مئوية إلى 85 درجة مئوية. الحد الأدنى لنصف قطر الانحناء 30 مم. يدعم مدى يصل إلى 100 متر بأطوال أطول (H050V، H100V). تحمل الطول: ±0.5 متر لطول 20 مترًا.

• مقابل النحاس السلبي: مدى أطول (20 مترًا) بوزن أقل، تدفق هواء أفضل، وحصانة كاملة من التداخل الكهرومغناطيسي.
• مقابل النحاس النشط (ACC): يوفر الحل البصري عزلًا جلفانيًا وقدرة مدى ممتدة.
• إعادة توقيت مدمجة: يحسن جودة الإشارة وأداء الارتعاش مقارنةً بـ AOCs القياسية على مسافة 20 مترًا.
• دعم DDM كامل: مراقبة في الوقت الفعلي للطاقة البصرية ودرجة الحرارة للصيانة الاستباقية والتنبؤ بالأعطال.
• مرونة المدى المتوسط: مثالي للاتصالات بين الرفوف المتجاورة أو عبر الممرات.

نقدم استشارات فنية على مدار الساعة طوال أيام الأسبوع، وخدمات استبدال المواد (RMA)، ودعم تصميم البنية التحتية للكابلات. كل MFS1S00-H020V مدعوم بضمان لمدة عام واختبارات مصنع بنسبة 100%. تتوفر أطوال مخصصة للطلبات بكميات كبيرة. يضمن مخزوننا الشحن في نفس اليوم للعناصر المتوفرة. يتوفر دعم ما قبل البيع للتحقق من توافق المحولات وحساب ميزانية الارتباط.

ج: نعم، إنه متوافق تمامًا مع محولات ConnectX-6 (HDR) و ConnectX-5 (EDR). يقع مدى 20 مترًا ضمن الميزانية البصرية لـ HDR.

ج: نعم، يدعم 100GbE من خلال العمل في وضع PAM4 2x50G أو وضع NRZ 4x25G مع إعدادات تحديد المعدل المناسبة.

ج: استهلاك الطاقة هو 5.0 واط لكل طرف نموذجي، بغض النظر عن الطول بسبب إعادة التوقيت المدمجة ومحركات VCSEL.

ج: لا، إنه جاهز للاستخدام. يقوم الكابل بالتفاوض التلقائي على البروتوكول والسرعة مع المضيف.

ج: الحد الأدنى لنصف قطر الانحناء هو 30 مم. تجنب الانحناءات الحادة للحفاظ على سلامة الإشارة.

• حساسية ESD: استخدم أساور معصم مؤرضة عند الإدخال في أقفاص QSFP. يتم شحن الموصلات بأغطية واقية - قم بإزالتها فقط قبل التركيب مباشرة.
• نظف قبل الاستخدام: قم دائمًا بتنظيف الموصلات البصرية باستخدام منظفات النقر الواحد المناسبة قبل الإدخال - التلوث يسبب أخطاء في الارتباط.
• نصف قطر الانحناء: لا تتجاوز نصف قطر الانحناء 30 مم؛ تجنب الشد على الموصلات.
• درجة حرارة التشغيل: تأكد من أن درجة الحرارة المحيطة ضمن 0 درجة مئوية - 70 درجة مئوية.
• التخزين: قم بالتخزين في بيئة نظيفة وجافة بين -40 درجة مئوية و 85 درجة مئوية.
