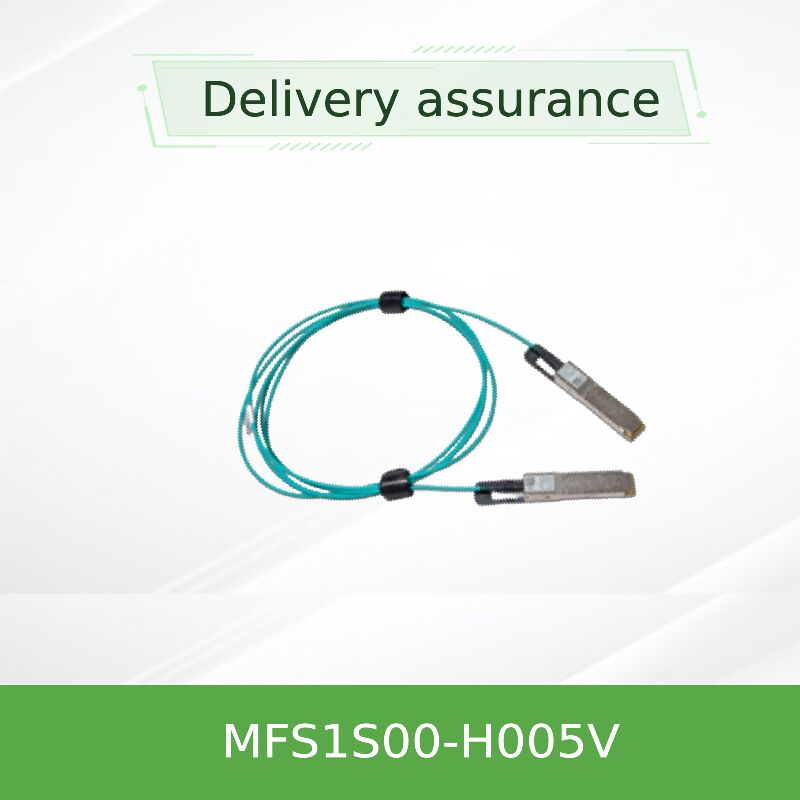

كابل بصري نشط NVIDIA MFS1S00-H005V بسرعة 200 جيجابت في الثانية QSFP56 بطول 5 أمتار AOC لـ HDR InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H005V |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 5 متر |
| نموذج: | MFS1S00-H005V | ||
| إبراز: | كابل بصري نشط QSFP56 من NVIDIA,كابل AOC InfiniBand بسرعة 200 جيجابت في الثانية,كابل بصري Mellanox بطول 5 أمتار,200Gb/s InfiniBand AOC cable,5m Mellanox optical cable |
||
منتوج وصف
كابل بصري نشط عالي الأداء بطول 5 أمتار يتميز بتقنية VCSEL - يوفر إنتاجية 200 جيجابت/ثانية عبر الألياف متعددة الأوضاع لاتصالات مراكز البيانات HDR InfiniBand و 200GbE مع استهلاك طاقة منخفض وسلامة إشارة استثنائية.
- عرض نطاق ترددي مجمع بسرعة 200 جيجابت/ثانية عبر 4 مسارات PAM4 بسرعة 50 جيجابت/ثانية لكل طرف
- طول 5 أمتار بقطر 3.0 مم، غلاف ألياف مزدوج معتمد LSZH
- يدعم InfiniBand HDR (200 جيجابت/ثانية) و 200 جيجابت إيثرنت
- سعة خرج Rx قابلة للبرمجة ومرحلة ما قبل التأكيد | إعادة التوقيت لكل مسار
- عامل شكل QSFP56 قابل للتوصيل الساخن، متوافق مع SFF-8665، استهلاك طاقة نموذجي 5.0 واط لكل طرف
- إنتاجية 200 جيجابت/ثانية: أربع قنوات PAM4 بسرعة 50 جيجابت/ثانية لكل اتجاه، إجمالي 200 جيجابت/ثانية مزدوج الاتجاه.
- تقنية VCSEL: ليزرات باعثة من السطح ذات تجويف عمودي لنقل متعدد الأوضاع موثوق ومنخفض التكلفة.
- قدرة إعادة التوقيت: إعادة توقيت قابلة للاختيار على جميع المسارات حتى 50 جيجابت/ثانية لتهيئة الإشارة المثلى.
- مراقبة التشخيص الرقمي (DDM): مراقبة في الوقت الفعلي للطاقة البصرية ودرجة الحرارة والجهد وتيار التحيز.
- معادلة قابلة للبرمجة: معادلة إدخال الإرسال ومرحلة ما قبل التأكيد لإخراج الاستقبال لتحسين الارتباط.
يتوافق MFS1S00-H005V مع SFF-8665 (كهربائي QSFP56) و SFF-8636 (واجهة الإدارة). يستخدم تعديل PAM4 4x 50 جيجابت/ثانية عبر الألياف متعددة الأوضاع (OM3/OM4). يدعم InfiniBand HDR (IBTA 1.5) و 200GBASE-SR4 إيثرنت. مدمج استعادة الساعة والبيانات (CDR) لكل مسار مع تحديد معدل لـ 25.78125 جيجابت/ثانية NRZ (EDR) أو 26.5625 جيجابت/ثانية PAM4 (HDR). متوافق مع RoHS.
يقوم MFS1S00-H005V بتحويل إشارات PAM4 الكهربائية بسرعة 50 جيجابت/ثانية من المضيف إلى إشارات بصرية باستخدام أربعة ليزرات VCSEL في أحد الطرفين. تنتقل هذه الإشارات عبر الألياف متعددة الأوضاع ويتم تحويلها مرة أخرى إلى كهربائية بواسطة كاشفات ضوئية في الطرف البعيد. تقوم وظيفة إعادة التوقيت المدمجة بإعادة تشكيل الإشارة باستخدام دوائر CDR، مما يقلل من الارتعاش ويوسع النطاق. تقوم التشخيصات الرقمية بمراقبة صحة الارتباط باستمرار، مما يوفر تغذية راجعة في الوقت الفعلي عبر واجهة I²C.
- شبكات InfiniBand HDR: توصيل مفاتيح QM8700/QM8790 بمحولات ConnectX-6/7.
- شبكات 200GbE: ربط مفاتيح Spectrum SN3700/SN4600 لشبكات إيثرنت عالية النطاق الترددي.
- من أعلى الرف إلى الخادم: اتصالات رف قصيرة المدى تصل إلى 5 أمتار بزمن انتقال منخفض.
- مجموعات التخزين: عمليات نشر RDMA عبر إيثرنت الموحد (RoCE) و NVMe-oF.
| الموديل | الطول | معدل البيانات | الموصل | نوع الألياف | الطاقة لكل طرف | البروتوكولات |
|---|---|---|---|---|---|---|
| MFS1S00-H005V | 5 متر | 200 جيجابت/ثانية (4x50G PAM4) | QSFP56 | MMF (OM3/OM4) | 5.0 واط (نموذجي) | IB HDR، 200GbE |
| MFS1S00-H003V | 3 متر | 200 جيجابت/ثانية | QSFP56 | MMF | 5.0 واط | IB HDR، 200GbE |
| MFS1S00-H010V | 10 متر | 200 جيجابت/ثانية | QSFP56 | MMF | 5.0 واط | IB HDR، 200GbE |
ملاحظة: درجة حرارة التشغيل 0 درجة مئوية إلى 70 درجة مئوية، التخزين -40 درجة مئوية إلى 85 درجة مئوية. الحد الأدنى لنصف قطر الانحناء 30 مم. يدعم نطاقًا يصل إلى 100 متر بأطوال أطول (H050V، H100V).
- مقابل النحاس السلبي: نطاق أطول (5 متر إلى 100 متر) بوزن أقل، تدفق هواء أفضل، ومقاومة للتداخل الكهرومغناطيسي.
- مقابل النحاس النشط (ACC): يوفر الحل البصري عزلًا جلفانيًا وخيارات مسافة أطول.
- إعادة توقيت مدمجة: يحسن جودة الإشارة وأداء الارتعاش مقارنة بـ AOC القياسية.
- دعم DDM كامل: مراقبة في الوقت الفعلي للطاقة البصرية ودرجة الحرارة للصيانة الاستباقية.
نقدم استشارات فنية على مدار الساعة طوال أيام الأسبوع، وخدمات استبدال المواد (RMA)، ودعم تصميم البنية التحتية للكابلات. كل MFS1S00-H005V مدعوم بضمان لمدة عام واختبار مصنع بنسبة 100%. تتوفر أطوال مخصصة للطلبات الكبيرة. يضمن مخزوننا الشحن في نفس اليوم للعناصر المتوفرة. يتوفر دعم ما قبل البيع للتحقق من توافق أجهزة الإرسال والاستقبال.
ج: نعم، إنه متوافق تمامًا مع محولات ConnectX-6 (HDR) و ConnectX-5 (EDR) عند استخدامه في الأوضاع المناسبة.
ج: نعم، يدعم 100GbE عن طريق العمل في وضع 2x50G PAM4 أو وضع 4x25G NRZ مع إعدادات تحديد المعدل المناسبة.
ج: تدعم سلسلة MFS1S00 ما يصل إلى 100 متر مع طراز -H100V. يعتبر إصدار 5 متر مثاليًا لاتصالات داخل الرف.
ج: لا، إنه جاهز للاستخدام (التوصيل والتشغيل). يقوم الكابل بالتفاوض التلقائي على البروتوكول والسرعة مع المضيف.
ج: الحد الأدنى لنصف قطر الانحناء هو 30 مم. تجنب الانحناءات الحادة للحفاظ على سلامة الإشارة.
- حساسية ESD: استخدم أساور معصم مؤرضة عند الإدخال في أقفاص QSFP. يتم شحن الموصلات بأغطية واقية - قم بإزالتها فقط قبل التركيب مباشرة.
- نظف قبل الاستخدام: قم دائمًا بتنظيف الموصلات البصرية باستخدام منظفات النقر الواحدة المناسبة قبل الإدخال - التلوث يسبب أخطاء في الارتباط.
- نصف قطر الانحناء: لا تتجاوز نصف قطر الانحناء 30 مم؛ تجنب الشد على الموصلات.
- درجة حرارة التشغيل: تأكد من أن درجة الحرارة المحيطة ضمن 0 درجة مئوية - 70 درجة مئوية.
- التخزين: قم بالتخزين في بيئة نظيفة وجافة بين -40 درجة مئوية و 85 درجة مئوية.
