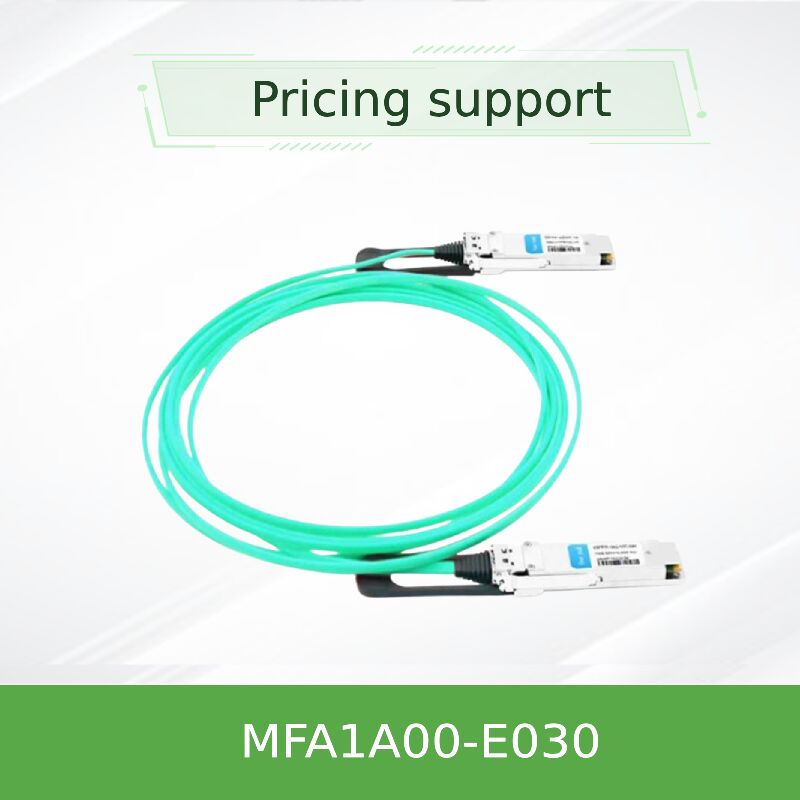

ميلانوكس MFA1A00-E030 100Gb/s QSFP28 EDR كابل بصري نشط 30m InfiniBand LSZH VCSEL

كابل أوبتيكي نشط من طراز QSFP28

المزايا الرئيسية:MFA1A00-E030 هو كابل بصري نشط قائم على VCSEL تم تصميمه لبيئات InfiniBand EDR 100Gb / s. يضمن تأخيرًا منخفضًا للغاية يمكن التنبؤ به ، ويستهلك فقط 2.2 واط لكل طرف (مع إعادة التوقيت)، وتدعم مسافات تصل إلى 30 مترًا ‬ تمديد كبير على حلول النحاس السلبية. مجهزة بموصولات QSFP28 قابلة للتوصيل الساخن ، وظيفة إعادة التوقيت المدمجة ،وتكييف إشارة قابل للبرمجة، هذا AOC هو الخيار الأمثل لمجموعات الحوسبة عالية الأداء وتوبولوجيات مركز البيانات الكثيفة.

• ✔ معدل البيانات
  100Gb/s (4 × 25G NRZ)
• ✔ الوصول
  30 متر (OM3/OM4 MMF)
• ✔ استهلاك الطاقة
  2.2W نموذجي (إعادة تشغيل)
• ✔ دعم البروتوكول
  InfiniBand EDR / 100GbE

الخصائص الرئيسية

• أربعة أجهزة استقبال ألياف متعددة الأوضاع مستقلة لكل طرف ، كل منها مصنّف لعملية 26Gb / s ، مما يوفر هامشًا واسعًا لإشارات EDR.
• إعادة التوقيت القابلة للاختيار لكل من جهاز الإرسال والمستقبل في 25-26Gbps ؛ تتكيف تلقائيًا مع معدلات بيانات أقل عند تجنب إعادة التوقيت.
• مستوى الإصدار المُستقبل قابل للبرمجة بالكامل والتركيز المُسبق، بالإضافة إلى مُعادلة مدخل جهاز الإرسال القابل للبرمجة ووظيفة القضاء.
• واجهة كهربائية QSFP28 متوافقة مع معيار SFF-8665 مع إدارة I2C وفقًا لمواصفات SFF-8636.
• معدل خطأ بسيط أقل من 1E-15 ، سترة منخفضة الدخان صفر الهالوجين (LSZH) ، والبناء المتوافق مع RoHS.

التكنولوجيا والمعايير

بنية VCSEL + CDR المتقدمة:كل طرف من MFA1A00-E030 يدمج أربعة صفوف VCSEL 850nm مع أجهزة الكشف الضوئي PIN المتطابقة.يمكن تمكين الدوائر المضمنة الساعة واسترداد البيانات (CDR) لكل شريط لإعادة توقيت كل من إرسال واستقبال الإشارات، إزالة فعالة التوتّر المتراكم وضمان مخطط العين نظيفة على طول 30 متر كاملة الرابط. الموازنة المدخلة قابلة للبرمجة تعوض عن الخسائر عالية التردد على لوحة المضيف،في حين أن الإخراج قبل التأكيد يشكل الإشارة لتلبية متطلبات قناع InfiniBand EDR الصارمة.

تشخيص رقمي شاملمن خلال واجهة I2C (SFF-8636) ، يمكن أن تصل أنظمة المضيف إلى مراقبة في الوقت الحقيقي لدرجة الحرارة وجهد التغذية ومستويات الطاقة البصرية.يمكن ضبط إعدادات المساواة وتأرجح الخروج ديناميكيا، مما يسمح بالتعديل الدقيق للتطبيقات الحيوية أو تحسين الروابط.

مبدأ العمل

يقوم MFA1A00-E030 بتحويل الإشارات الكهربائية 25G NRZ الواردة من منفذ QSFP28 المضيف إلى إشارات بصرية باستخدام أربعة ليزرات VCSEL موازية.هذه الإشارات البصرية تنتشر من خلال ألياف متعددة الأوضاع الفردية إلى النهاية البعيدة، حيث تعمل ثنائيات الضوء PIN التحويل الضوئي إلى الكهربائي. يمكن استخدام دوائر CDR المتكاملة بشكل انتقائي لإعادة توقيت تدفقات البيانات ،القضاء على تدهور الإشارة الناجم عن فقدان آثار PCB أو انعكاسات الموصلاتيتم تشغيل جميع المكونات النشطة مباشرة من إمدادات 3.3 فولت القياسية من فتحة المضيف ، ويحدث التحويل البصري الكامل داخل غطاء المكونات ،تقديم تجربة بلا عائق للشحن والتشغيل.

التطبيقات والتنفيذات النموذجية

• مجموعات InfiniBand EDR في بيئات HPC (أفضل 500 حاسوب فائق ، مؤسسات البحوث ، مختبرات المحاكاة).
• 100G إثنترتر العضو العمود الفقري في مراكز البيانات الافتراضية وشبكات مقدمي السحابة.
• اتصال التخزين إلى المفتاح عالية الصلبة لـ NVMe-oF وأنظمة الملفات الموزعة.
• الروابط البصرية القصيرة إلى المتوسطة المدى حيث تكون كابلات DAC ثقيلة جدًا أو غير مرنة أو تقتصر على مسافات أقصر.

المواصفات التقنية

جدول الاختيار (جزئي)

لماذا تختار MFA1A00-E030؟

• المدى الممتد عبر DAC:على بعد 30 مترًا ، يمتد هذا AOC بسهولة من أعلى الرف إلى نهاية الصف المسافات التي تتطلب فيها كابلات النحاس السلبية مكررات نشطة أو تصبح صعبة جدًا في التوجيه.
• القدرة الحقيقية على إعادة التسجيل:على عكس الحلول البصرية السلبية أو الخطية ، تحتوي سلسلة MFA1A00 على دوائر CDR مخصصة على جميع المسارات الأربعة ، مما يضمن الامتثال لمواصفات سلامة إشارة InfiniBand EDR الصارمة.
• كفاءة الطاقة الرائدة في الصناعة:يستهلك 2.2W فقط نموذجيًا (مع تمكين إعادة التوقيت) ، ويقلل من الحمل الحراري في مفاتيح الكثافة العالية وبطاقات الشبكة ، مما يسهم في تحسين مركز البيانات PUE.
• تحسين إشارة قابلة للبرمجة في الميدان:الموازنة الدقيقة والتركيز المسبق عبر واجهة I2C أداة لا تقدر بثمن لحل مشاكل الروابط الهامشية أو تكامل النظام المخصص.

الخدمة والدعم

• مخزون:أكثر من 10 ملايين دولار أمريكي، بما في ذلك سلسلة MFA1A00-Exxx كاملة من 1m إلى 100m.
• الضمان:ضمان محدود للجهاز لمدة سنة واحدة يغطي إصلاح أو استبدال الأجزاء.
• الدعم الفني:24/7 مساعدة الهندسة للتنفيذ، التوافق، واستفسارات تسوية الأخطاء.
• التسليم:الشحن العالمي مع تتبع في الوقت الحقيقي؛ معظم الطلبات تم تنفيذها في غضون 24 ساعة.

الأسئلة الشائعة

الاحتياطات المهمة

• حساسية ESD:على الرغم من أن مجموعة الكابلات قوية ميكانيكياً ، إلا أن موصلات QSFP28 تحتوي على مكونات حساسة للستاتيكية. استخدم دائمًا أحزمة معصم مؤسسة ومساحات مضادة للستاتيكية.
• نصف قطر الانحناء الأدنى:لا تنحني الألياف أكثر من 30 ملم لمنع التدهور البصري أو التلف الدائم.
• نطاق الحرارة:تعمل فقط ضمن درجة حرارة الحالة 0-70 درجة مئوية؛ التعرض لفترة طويلة خارج هذه النطاق قد يؤثر على موثوقية VCSEL.
• تنظيف المرفق:قم بفحص وتنظيف الاتصالات البصرية داخل قفص QSFP28 قبل كل إدخال باستخدام منظومة المنظفات البصرية.
• منتج ليزر من الفئة 1:تتوافق مع معيار IEC 60825-1. تجنب التعرض العيني المباشر للفتحة.
