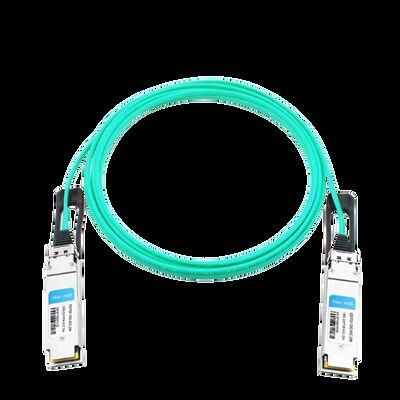

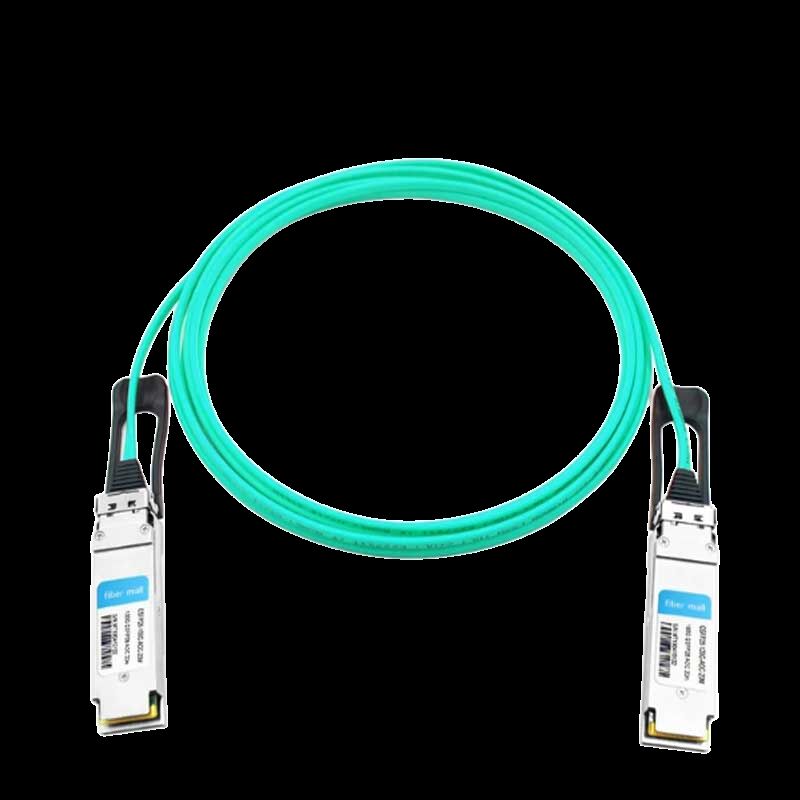

ميلينوكس MFA1A00-E020 100Gb/s QSFP28 EDR كابل بصري نشط 20m InfiniBand LSZH VCSEL
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFA1A00-E020 |
| وثيقة: | MFA1A00-xxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | طول: | 20 م |
| جهد الإمداد: | -0.3 ~ 3.6V | جهد إدخال البيانات: | -0.3 ~ 3.465V |
| التحكم في الجهد الإدخال: | -0.3 ~ 4.0V | عتبة الضرر: | 3.4dbm |
| إبراز: | كابل أوبتيكي نشط Mellanox QSFP28,كابل 100Gb/s EDR InfiniBand,20m كابل بصري LSZH VCSEL,100Gb/s EDR InfiniBand cable,20m LSZH VCSEL optical cable |
||
منتوج وصف
كابل بصري نشط Mellanox MFA1A00-E020 بسرعة 100 جيجابت في الثانية QSFP28
المزايا الأساسية:MFA1A00-E020 هو كابل بصري نشط يعتمد على VCSEL مصمم لأنظمة InfiniBand EDR بسرعة 100 جيجابت في الثانية. يوفر زمن استجابة منخفضًا يمكن التنبؤ به، ويستهلك 2.2 واط فقط لكل طرف (مع إعادة التوقيت)، ويدعم مسافات تصل إلى 100 متر - متجاوزًا بكثير قيود DAC السلبية. موصلات QSFP28 القابلة للتبديل السريع، وإعادة التوقيت المدمجة، وتكييف الإشارة القابل للبرمجة تجعله الخيار المفضل للحوسبة عالية الأداء وشبكات مراكز البيانات الكثيفة.
- ✔ معدل البيانات
100 جيجابت في الثانية (4 × 25 جيجابت NRZ) - ✔ المدى
20 مترًا (OM3/OM4 MMF) - ✔ استهلاك الطاقة
2.2 واط نموذجي (إعادة التوقيت قيد التشغيل) - ✔ البروتوكول
InfiniBand EDR / 100GbE
الخصائص الرئيسية
- أربعة مرسلات مستقبلات ألياف متعددة الأوضاع لكل طرف، كل منها قادر على 26 جيجابت في الثانية، مما يضمن هامشًا لإشارة EDR.
- إعادة توقيت قابلة للاختيار لكل مسار لكل من المرسل والمستقبل بسرعة 25-26 جيجابت في الثانية؛ يتم التفاوض تلقائيًا على معدلات أقل عند تعطيل إعادة التوقيت.
- سعة خرج المستقبل القابلة للبرمجة والمقدمة المسبقة، بالإضافة إلى معادِل إدخال المرسل وقمع الإشارة القابلين للبرمجة.
- واجهة كهربائية QSFP28 متوافقة مع معيار SFF-8665؛ إدارة I²C وفقًا لـ SFF-8636.
- معدل خطأ بت (BER) أفضل من 1E-15، غلاف LSZH (منخفض الدخان وخالٍ من الهالوجين)، متوافق مع RoHS.
التكنولوجيا والمعايير
بنية VCSEL + DSP: يدمج كل طرف من MFA1A00-E020 أربعة صفوف VCSEL بتردد 850 نانومتر وكاشفات PIN المقابلة. تتيح قدرة إعادة التوقيت المدمجة (CDR) تنظيف عين الإشارة لكل من الإرسال والاستقبال، مما يسمح للكابل بتوسيع المدى مع الحفاظ على معدلات خطأ بت أقل من 10⁻¹⁵. يعوض معادِل الإدخال القابل للبرمجة عن خسائر مسار PCB، ويشكل المقدمة المسبقة للإخراج الإشارة لتلبية متطلبات قناع InfiniBand الصارمة.
الإدارة والتشخيص: من خلال واجهة I²C (SFF-8636)، يمكن للمضيفين قراءة مراقبات درجة الحرارة والجهد والطاقة البصرية، بالإضافة إلى ضبط المعادلة وتأرجح الخرج - مما يتيح الضبط الدقيق للروابط الحيوية.
مبدأ العمل
يقوم MFA1A00-E020 بتحويل إشارات NRZ الكهربائية بسرعة 25 جيجابت في الثانية من منفذ QSFP28 المضيف إلى إشارات بصرية باستخدام أربعة ليزرات VCSEL. تنتقل هذه الإشارات البصرية عبر ألياف متعددة الأوضاع متوازية إلى الطرف البعيد، حيث تقوم ثنائيات ضوئية PIN بتحويلها مرة أخرى إلى بيانات كهربائية. يمكن تمكين دوائر استعادة الساعة والبيانات الداخلية (CDR) لإعادة توقيت الإشارات، مما يلغي الارتجاج المتراكم على الواجهة الكهربائية. نظرًا لأن الكابل "نشط"، فلا حاجة لمصدر طاقة خارجي بخلاف 3.3 فولت المقدمة من فتحة المضيف، ويحدث كل التحويل البصري داخل غلاف الموصل.
التطبيقات والنشر النموذجي
- مجموعات InfiniBand EDR في بيئات الحوسبة عالية الأداء (أجهزة الكمبيوتر العملاقة Top500، مختبرات البحث).
- روابط أوراق شجر/عمود فقري بسرعة 100 جيجابت إيثرنت في مراكز البيانات الافتراضية.
- اتصال التخزين بالمحول للوصول عالي الإنتاجية عبر NVMe-over-Fabrics.
- روابط بصرية قصيرة المدى حيث تكون كابلات DAC ثقيلة جدًا أو محدودة المدى (20 مترًا إلى 100 متر).
المواصفات الفنية
| المعلمة | القيمة / النطاق |
|---|---|
| عامل الشكل | QSFP28 (متوافق مع SFF-8665) |
| معدل البيانات | 103.125 جيجابت في الثانية (4 × 25.78125 جيجابت NRZ) |
| نوع الألياف | متعددة الأوضاع (MMF) 50/125 ميكرومتر OM3/OM4 |
| الحد الأقصى للطول | 100 متر (مع OM4)، 20 مترًا كـ MFA1A00-E020 |
| جهد الإمداد | 3.135 فولت - 3.465 فولت |
| تبديد الطاقة | ≤2.5 واط (بحد أقصى، إعادة التوقيت قيد التشغيل)، 1.8 واط (نموذجي، إعادة التوقيت قيد الإيقاف) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| معدل خطأ البت (BER) | <1E-15 |
| الإدارة | I²C (SFF-8636)، تشخيصات رقمية |
جدول الاختيار (جزئي)
| رقم الجزء | الطول | الموصل | الغلاف | التطبيق |
|---|---|---|---|---|
| MFA1A00-E001 | 1 متر | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 متر | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 متر | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 مترًا | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 مترًا | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 متر | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
لماذا تختار MFA1A00-E020؟
- مدى ممتد مقابل DAC: عند 20 مترًا، فإنه يغطي بسهولة المسافات من أعلى الرف إلى نهاية الصف حيث تتطلب كابلات النحاس السلبية مكررات إشارة أو تصبح ضخمة جدًا.
- إعادة توقيت مدمجة: على عكس AOCs السلبية أو الخطية، تتضمن سلسلة MFA1A00 دوائر CDR حقيقية على جميع المسارات الأربعة، مما يلغي الارتجاج ويضمن الامتثال لأقنعة InfiniBand EDR الصارمة.
- أقل استهلاك للطاقة في فئته: 2.2 واط نموذجي (مع إعادة التوقيت) يقلل الحمل الحراري في المحولات عالية الكثافة وبطاقات الشبكة، مما يساهم في إجمالي PUE لمركز البيانات.
- تكييف إشارة قابل للبرمجة: ضبط دقيق للمعادلة والمقدمة المسبقة عبر I²C - لا يقدر بثمن لاستكشاف أخطاء الروابط الهامشية أو التكامل المخصص للنظام.
الخدمة والدعم
- المخزون: أكثر من 10 ملايين دولار أمريكي في المخزون، بما في ذلك سلسلة MFA1A00-Exxx الكاملة من 1 متر إلى 100 متر.
- الضمان: ضمان محدود على الأجهزة لمدة عام واحد (إصلاح/استبدال الأجزاء).
- الدعم الفني: مساعدة هندسية على مدار الساعة طوال أيام الأسبوع للاستفسارات المتعلقة بالنشر والتوافق.
- التسليم: شحن عالمي مع تتبع في الوقت الفعلي؛ يتم تلبية معظم الطلبات في غضون 24 ساعة.
أسئلة متكررة
س: هل يعمل MFA1A00-E020 مع محولات 100G Ethernet القياسية؟
ج: نعم، إنه متوافق تمامًا مع 100GBASE-SR4 ويمكن استخدامه في أي منفذ QSFP28 يدعم 100G Ethernet (4 × 25G NRZ).
س: ما هو الفرق بين هذا "الكابل البصري النشط" ووحدة بصرية قابلة للتوصيل مع ألياف منفصلة؟
ج: يحتوي MFA1A00-E020 على بصريات مثبتة بشكل دائم على الألياف، مما يوفر حلاً مغلقًا، ومُنهى في المصنع، وهو عادةً أقل تكلفة وأسهل في النشر من وحدات الإرسال والاستقبال المنفصلة وكابلات التوصيل.
س: هل يمكنني تعطيل إعادة التوقيت إذا كنت أرغب في زمن استجابة أقل؟
ج: نعم، يمكن تعطيل إعادة التوقيت لكل مسار عبر I²C. بدون إعادة التوقيت، ينخفض استهلاك الطاقة إلى حوالي 1.5 واط ويتم تقليل زمن الاستجابة بحوالي 10 نانوثانية في كل اتجاه.
س: هل الكابل اتجاهي؟
ج: لا، إنه ثنائي الاتجاه ويمكن توصيله بأي اتجاه؛ تتفاوض الإلكترونيات تلقائيًا وتعمل البصريات بشكل متطابق في كلا الطرفين.
س: ما نوع الألياف الموجودة في طراز 20 مترًا؟
ج: يستخدم MFA1A00-E020 ألياف OM3 متعددة الأوضاع (50/125 ميكرومتر) لأطوال تصل إلى 100 متر، مما يضمن التوافق مع البنية التحتية MMF الحالية.
احتياطات هامة
- حساسية ESD: على الرغم من أن تجميع الكابل متين، إلا أن موصلات QSFP28 تحتوي على مكونات حساسة للكهرباء الساكنة. تعامل باستخدام أساور معصم مؤرضة وضعها على حصائر مضادة للكهرباء الساكنة.
- نصف قطر الانحناء: لا تقم بثني الألياف بزاوية أضيق من 30 مم لتجنب التلف البصري.
- نطاق درجة الحرارة: قم بالتشغيل فقط ضمن درجة حرارة الغلاف من 0 إلى 70 درجة مئوية؛ قد يؤدي التعرض الممتد لدرجات الحرارة القصوى إلى تدهور عمر VCSEL.
- تنظيف الموصل: افحص ونظف الموصلات من نوع MPO (داخل قفص QSFP28) قبل كل إدخال - استخدم منظفات بصرية معتمدة.
- منتج ليزر من الفئة 1: يتوافق مع IEC 60825-1. تجنب التعرض المباشر للعين للفتحة.
