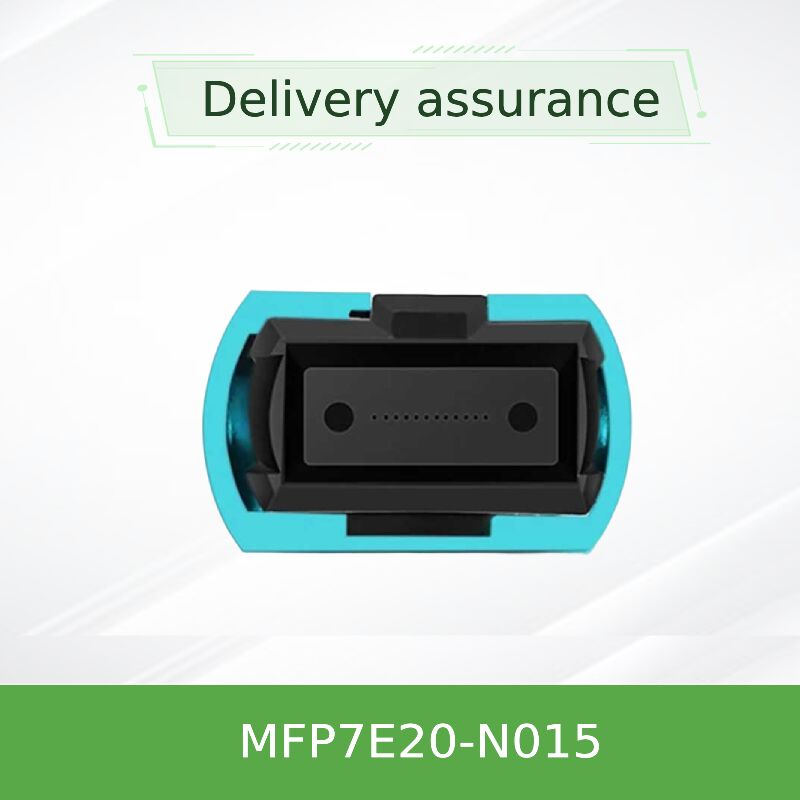

كابل فاصل ألياف بصرية NVIDIA Mellanox MFP7E20-N015 1:2 MPO/APC متعدد الأوضاع 50 متر OM4 LSZH لتوصيل 400G OSFP/QSFP112

كابل فاصل ألياف متعدد الأوضاع NVIDIA MFP7E20-N015 1:2

المزايا الأساسية:يستخدم 8 ألياف متعددة الأوضاع نشطة (50/125 ميكرومتر) في تكوين مروحة 1 × MPO-12/APC إلى 2 × MPO-12/APC. يتصل أحد الطرفين بجهاز إرسال واستقبال OSFP مزدوج المنفذ بسرعة 800 جيجابت في الثانية؛ وتربط الأطراف المقسمة الاثنان ببطاقات واجهة شبكة OSFP أو QSFP112 بسرعة 400 جيجابت في الثانية، مما يوفر 200 جيجابت في الثانية لكل فرع. تصميم الأسلاك المتقاطعة من النوع B، وفقدان الإدخال المنخفض للغاية، والوصول إلى 50 مترًا تجعله مثاليًا للتوصيل الليفي عالي الكثافة في مراكز البيانات الحديثة.

• ✔ تصميم الانقسام
  1 × MPO/APC → 2 × MPO/APC (8 ألياف / 4 مسارات)
• ✔ أقصى مسافة
  50 مترًا (OM4) / 30 مترًا (OM3)
• ✔ دعم البروتوكول
  InfiniBand NDR / Ethernet / NVLink
• ✔ غلاف LSZH
  OFNR/LSZH، مقاوم للهب، آمن

الخصائص الرئيسية

• تُقلل أسطح الأطراف المصقولة بزاوية 8 درجات MPO-12/APC من الانعكاس الخلفي (فقدان الإرجاع ≥35 ديسيبل)، مما يضمن سلامة إشارة ممتازة.
• تُمكّن آلية القفل بالسحب والإفلات من الفك السريع في الرفوف عالية الكثافة؛ غلاف كابل دائري مرن بنصف قطر انحناء أدنى يبلغ 30 مم.
• متوافق مع Telcordia GR-1435 و IEC 61754-7، ومصنوع من ألياف متعددة الأوضاع 50/125 ميكرومتر (OM3/OM4).
• أسلاك متقاطعة من النوع B: يتوافق ليف الإرسال على الدبوس 1 مع ليف الاستقبال على الدبوس 12 في الطرف البعيد - لا حاجة لتكوين إضافي.
• تم اختباره في المصنع بواسطة NVIDIA لضمان الأداء فور إخراجه من الصندوق، ومتوافق مع بطاقات NIC ConnectX-7 ووحدات DPU BlueField-3.

التكنولوجيا والمعايير

محرك بصري MPO/APC منخفض الفقد:تُحافظ فتحات المحاذاة الدقيقة ودبابيس التوجيه، جنبًا إلى جنب مع تشطيب التلامس الفيزيائي بزاوية 8 درجات (APC)، على فقدان الإدخال منخفضًا يصل إلى ≤0.35 ديسيبل + 0.0004 × L (L بالأمتار). تُحرف الهندسة المائلة الانعكاسات الخلفية بفعالية بعيدًا عن مصدر الليزر، مما يحافظ على جودة الإشارة حتى عبر روابط بطول 50 مترًا.

طوبولوجيا متقاطعة (النوع B):تُرتب الألياف بحيث يتطابق المسار 1 (إرسال) على الموصل الأول مع المسار 12 (استقبال) على الموصل المقابل. هذا المخطط المتقاطع إلزامي لمطابقة أجهزة الإرسال والاستقبال القياسية ويضمن محاذاة Tx-Rx الصحيحة دون الحاجة إلى كابلات متقاطعة يدوية.

مبدأ العمل

يعمل الكابل كمقسم/مدمج بصري سلبي. عند جانب OSFP مزدوج المنفذ بسرعة 800 جيجابت في الثانية، يستوعب موصل MPO الواحد أربعة ألياف إرسال وأربعة ألياف استقبال (إجمالي 8 ألياف). داخليًا، تُقسم هذه الألياف الثمانية إلى مجموعتين من أربعة (2 إرسال + 2 استقبال لكل فرع) وتُوجه إلى موصلي MPO في الأطراف المقسمة. يوفر كل فرع زوج إرسال من أليافين وزوج استقبال من أليافين، مما يتيح إشارة PAM4 مزدوجة الاتجاه بسرعة 200 جيجابت في الثانية. نظرًا لأن الألياف متقاطعة من النوع B، فإن الإشارة البصرية من المسار 1 لجهاز الإرسال والاستقبال A تهبط تلقائيًا على المسار 12 لجهاز الإرسال والاستقبال B، مما يكمل الارتباط دون أي معالجة كهربائية.

التطبيقات والنشر النموذجي

• ربط جهاز إرسال واستقبال OSFP DR8 مزدوج المنفذ بسرعة 800 جيجابت في الثانية (مثل NVIDIA MMA4Z00-NS) في مفتاح عمود بأجهزة واجهة شبكة OSFP أو QSFP112 منفصلة بسرعة 400 جيجابت في الثانية في خوادم الحوسبة أو التخزين.
• تمكين روابط بصرية بسرعة 200 جيجابت في الثانية باستخدام أليافين فقط لكل اتجاه - مثالي لترقية البنية التحتية الحالية بسرعة 100 جيجابت في الثانية.
• طوبولوجيات ورقة-عمود عالية السرعة في مراكز بيانات الذكاء الاصطناعي والسحابة، حيث يكون الاتصال متعدد الأوضاع قصير المدى (50 مترًا) كافيًا.
• مجموعات NVLink أو InfiniBand التي تتطلب توزيعًا موثوقًا ومنخفض الكمون للألياف من وحدات مزدوجة المنفذ.

المواصفات الفنية

جدول الطلب والاختيار

*جميع الكابلات سلبية، متقاطعة من النوع B، وتتميز بأغطية موصلات NVIDIA خضراء (MPO-12/APC).

لماذا تختار MFP7E20-N015؟

• محسّن لـ 800G Twin-Port OSFP:على عكس كابلات MPO المستقيمة، يفتح كابل الفاصل هذا الإمكانات الكاملة لأجهزة الإرسال والاستقبال المزدوجة المعدل 800G عن طريق تغذية بطاقتي شبكة 400G مستقلتين (أو بطاقة 400G واحدة وبطاقة 200G واحدة).
• جودة إشارة فائقة:يضمن تلميع APC بزاوية 8 درجات فقدان إرجاع >35 ديسيبل، وهو أفضل بكثير من الموصلات القياسية (UPC) المستخدمة في روابط 100G/200G القديمة.
• جاهز للمستقبل لـ 200G لكل مسار:مع أليافين لكل اتجاه، يدعم أصلاً إشارة PAM4 بسرعة 200 جيجابت في الثانية - جاهز لنشر الجيل التالي بسرعة 1.6T.
• المتانة والسلامة:يقلل غلاف LSZH من الانبعاثات السامة في حالة نشوب حريق؛ يضمن تأهيل Telcordia GR-1435 الموثوقية الميكانيكية طويلة الأجل.

الخدمة والدعم

• التوفر:أكثر من 10 ملايين دولار أمريكي مخزون جاهز للشحن، بما في ذلك السلسلة الكاملة MFP7E20-Nxxx (من 3 متر إلى 50 مترًا).
• الضمان:تأتي جميع الكابلات مع ضمان محدود من الشركة المصنعة ضد عيوب المواد والتصنيع.
• الدعم الفني:استشارات على مدار الساعة طوال أيام الأسبوع قبل وبعد البيع - اتصل بأخصائيي الشبكات لدينا للحصول على إرشادات الكابلات أو التحقق من التوافق.
• الخدمات اللوجستية:تسليم عالمي سريع مع تتبع دقيق؛ تتم معالجة الطلبات في غضون 24 ساعة.

أسئلة متكررة

احتياطات هامة

• التوافق:استخدم فقط مع أجهزة الإرسال والاستقبال التي تحتوي على منافذ MPO-12/APC (غلاف أخضر). لا تجبر على إدخاله في منافذ MPO-12/UPC (زرقاء) - عدم تطابق الزاوية سيتلف كلا الموصلين.
• البيئة:درجة حرارة التشغيل 0-70 درجة مئوية؛ الرطوبة 10-85% غير متكثفة. تجنب ملامسة السوائل.
• تحذير ESD:على الرغم من أن الكابل نفسه ليس حساسًا لتفريغ الشحنات الكهروستاتيكية، إلا أن أجهزة الإرسال والاستقبال التي يتصل بها كذلك. اتبع ممارسات التأريض لتفريغ الشحنات الكهروستاتيكية أثناء التركيب.
• نصف قطر الانحناء:لا تقم أبدًا بثني الكابل بزاوية أضيق من 30 مم لتجنب الشقوق الدقيقة وزيادة التوهين.
• FCC الفئة أ:هذا المنتج مخصص للاستخدام التجاري/الصناعي. في بيئة سكنية قد يسبب تداخلًا لاسلكيًا.
