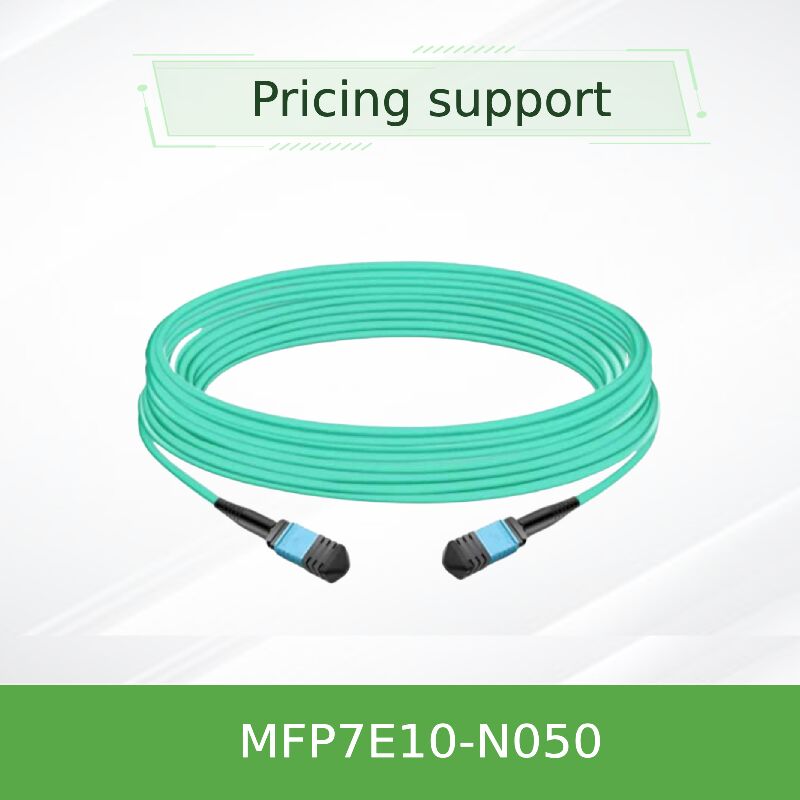

كابل ألياف بصرية NVIDIA mellanox MFP7E10-N050 بطول 50 متر MPO-12/APC متعدد الأوضاع OM4 النوع-B لـ 800G/400G
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N050 (980-9I57Y-00N050) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج: | MFP7E10-N050 | طول: | 50 م |
|---|---|---|---|
| نوع الألياف: | multimode OM4 | موصلات: | MPO-12/APC (أنثى) |
| فقدان الإدراج: | ≤ 0.37 ديسيبل | خسارة العودة: | ≥ 35 ديسيبل |
| إبراز: | كابل ألياف بصرية متعدد الأوضاع OM4 من Mellanox,كابل MPO-12 بطول 50 متر من NVIDIA Mellanox,كابل ألياف بصرية 800G 400G,NVIDIA Mellanox 50m MPO-12 cable,800G 400G fiber optic cable |
||
منتوج وصف
كابل ألياف بصرية متعدد الأوضاع NVIDIA MFP7E10-N050 بطول 50 مترًا MPO-12/APC إلى MPO-12/APC مع 8 ألياف نشطة - مصمم لأجهزة الإرسال والاستقبال البصرية OSFP مزدوجة المنفذ 800G و QSFP112 بعيدة المدى في شبكات مراكز البيانات InfiniBand NDR و 400GbE واسعة النطاق.
- MPO-12/APC أنثى إلى MPO-12/APC أنثى، تكوين متقاطع من النوع B بـ 8 ألياف
- طول 50 مترًا بقطر 3.0 مم، غلاف أكوا LSZH (متعدد الأوضاع OM4)
- الحد الأقصى للمدى المحدد للألياف متعددة الأوضاع مع أجهزة الإرسال والاستقبال البصرية من NVIDIA
- تلميع ملامس فيزيائي بزاوية (APC) بزاوية 8 درجات لتقليل الانعكاس الخلفي
- فقدان الإدخال ≤0.35 + 0.0004*L ديسيبل، فقدان الإرجاع ≥35 ديسيبل
- متقاطع من النوع B بـ 8 ألياف: تتصل الألياف 1 بالألياف 12 في الطرف المقابل - مما يضمن محاذاة الإرسال إلى الاستقبال الصحيحة لأجهزة الإرسال والاستقبال البصرية.
- تلميع APC: تقلل الواجهة النهائية المائلة بزاوية 8 درجات من الانعكاسات الخلفية، وهو أمر بالغ الأهمية لسلامة الإشارة عند 100G PAM4 لكل مسار عبر أقصى المسافات.
- ألياف بصرية متعددة الأوضاع OM4: ألياف 50/125 ميكرومتر محسّنة لمدى 50 مترًا مع فقدان إدخال منخفض؛ غلاف أكوا لسهولة التعرف.
- غلاف LSZH: مادة منخفضة الدخان وخالية من الهالوجين لتعزيز السلامة في بيئات مراكز البيانات.
- اختبارات صارمة: تم اختبار فقدان الإدخال وفقدان الإرجاع بنسبة 100% للحصول على أداء موثوق به خارج الصندوق.
يتوافق MFP7E10-N050 مع IEC 61754-7 (عائلة موصلات MPO)، GR-1435، و ANSI/TIA/EIA 604-5. يستخدم 8 ألياف بصرية متعددة الأوضاع نشطة (50/125 ميكرومتر OM4) مع تلميع APC بزاوية 8 درجات. يضمن سلك التوصيل المتقاطع من النوع B محاذاة الإرسال إلى الاستقبال الصحيحة لكل مخطط توصيل لجهاز الإرسال والاستقبال. مناسب لبروتوكولات InfiniBand NDR و 400GbE و NVLink عند استخدامه مع وحدات بصرية متوافقة (MMA4Z00-NS، MMA1Z00-NS).
في جهاز إرسال واستقبال OSFP مزدوج المنفذ 800G، تقوم واجهتان بصريتان بـ 4 مسارات بالإرسال والاستقبال عبر ألياف منفصلة. يستخدم MFP7E10-N050 نظام تقاطع من النوع B: تتصل الألياف 1 في الطرف A بالألياف 12 في الطرف B، والألياف 2 بالألياف 11، وما إلى ذلك. يضمن هذا أن يتوافق ليزر الإرسال من المسار 1 مع كاشف الضوء للمسار 12 في الطرف البعيد. يوجه التلميع المائل بزاوية 8 درجات (APC) أي ضوء منعكس بعيدًا عن تجويف الليزر، مما يمنع تشوه الإشارة ويحافظ على معدلات خطأ بت منخفضة عند 100G PAM4 لكل مسار عبر مدى 50 مترًا كاملاً.
- مفتاح Quantum-2 إلى مفتاح: قم بتوصيل مفاتيح OSFP 800G مزدوجة المنفذ عبر صفوف متعددة تفصل بينها مسافة تصل إلى 50 مترًا.
- مفتاح إلى ConnectX-7/BlueField-3: ربط مفاتيح ToR بمحولات 400G في رفوف بعيدة.
- شبكات NVLink: اتصال بصري لمجموعات وحدات معالجة الرسومات باستخدام NVLink عبر الألياف بأقصى مدى.
- مراكز البيانات واسعة النطاق: روابط بصرية طويلة المدى من رف إلى رف مع لوحات توصيل (تصل إلى 4 وصلات موصلات).
| الموديل | الطول | نوع الموصل | عدد الألياف | نوع الألياف | الغلاف | فقدان الإدخال |
|---|---|---|---|---|---|---|
| MFP7E10-N050 | 50 متر | MPO-12/APC أنثى | 8 نشطة + 4 غير نشطة | OM4 (50/125 ميكرومتر) | أكوا LSZH، 3.0 مم | ≤0.35 + 0.0004*50 = ≤0.37 ديسيبل |
| MFP7E10-N030 | 30 متر | MPO-12/APC أنثى | 8 نشطة | OM4 | أكوا LSZH | ≤0.362 ديسيبل |
| MFP7E10-N010 | 10 متر | MPO-12/APC أنثى | 8 نشطة | OM4 | أكوا LSZH | ≤0.354 ديسيبل |
- مقابل الكابلات النحاسية: أقصى مدى (50 مترًا) بوزن أقل، وتدفق هواء أفضل، وحصانة كاملة من التداخل الكهرومغناطيسي.
- تلميع APC: فقدان إرجاع فائق (≥35 ديسيبل) مقارنة بـ UPC، وهو أمر بالغ الأهمية لروابط 100G-PAM4 عبر أقصى مسافة.
- تقاطع من النوع B: توافق التوصيل والتشغيل مع أجهزة الإرسال والاستقبال من NVIDIA - لا حاجة لتقاطع يدوي.
- أداء OM4: محسّن لمدى 50 مترًا مع الحد الأدنى من فقدان الإدخال، ويدعم عرض النطاق الترددي الكامل 800G.
- التنظيف قبل الاستخدام: قم دائمًا بتنظيف موصلات MPO باستخدام منظفات النقر الواحد المناسبة قبل الإدخال - التلوث يسبب أخطاء في الارتباط.
- أغطية الغبار: احتفظ بالأغطية الواقية حتى لحظة التركيب؛ قم بتخزين الأغطية للاستخدام المستقبلي.
- الوعي بالكهرباء الساكنة: على الرغم من أن الكابل سلبي، إلا أنه يتم توصيله بأجهزة إرسال واستقبال حساسة للكهرباء الساكنة - استخدم أساور معصم مؤرضة.
- نصف قطر الانحناء: لا تتجاوز نصف قطر الانحناء 30 مم؛ تجنب الشد على الموصلات.
- التوافق: تحقق من نوع جهاز الإرسال والاستقبال (APC مقابل UPC) قبل الطلب - هذا الكابل APC فقط.
- لوحات التوصيل: تفترض مواصفات 50 مترًا ما يصل إلى 4 وصلات موصلات؛ قد تزيد الوصلات الإضافية من الفقد.
