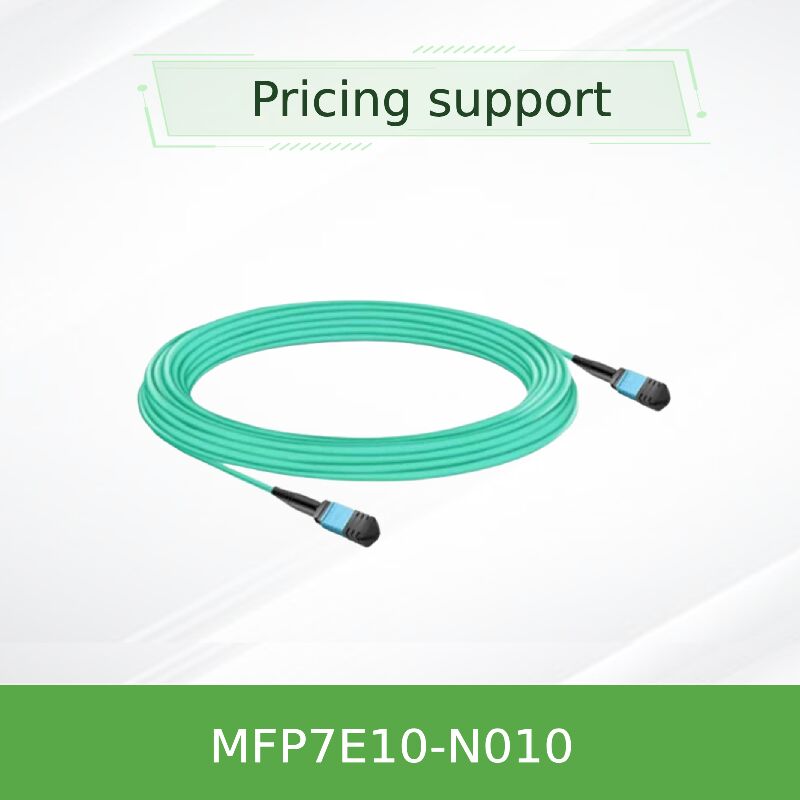

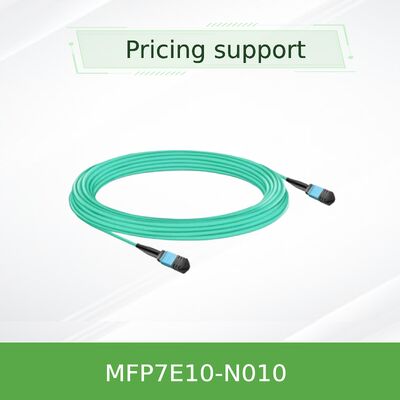

NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC كابلات الألياف الضوئية متعددة الوسائط
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N010 (980-9I57X-00N010) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
|---|---|---|---|
| يكتب: | كابل الألياف السلبية | طول الكابل: | 10 متر |
| نموذج: | MFP7E10-N010 (980-9I57X-00N010) | اسم: | كابل الألياف السلبية Mellanox AOC MFP7E10-N010 MMF MPO12 APC إلى MPO12 APC 10m |
| الكلمة الرئيسية: | كابل ميلانوكس | ||
| إبراز: | (ميلانوكس) MPO-12 كابلات الألياف البصرية,كابل OM4 متعدد الأوضاع,كابل ميلينوكس من النوع B ذو 8 ألياف,OM4 multimode crossover cable,8-fiber Mellanox Type-B cable |
||
منتوج وصف
NVIDIA MFP7E10-N010 كابل ألياف ضوئية متعدد الأوضاع بطول 10 متر MPO-12/APC
كابل ألياف متعدد الأوضاع من MPO-12/APC إلى MPO-12/APC بطول 10 أمتار مزود بـ 8 ألياف نشطة - تم تصميمه خصيصًا لأجهزة الإرسال والاستقبال الضوئية ثنائية المنفذ 800G OSFP و400G QSFP112 في البنى التحتية لمركز بيانات InfiniBand NDR و400GbE.
- MPO-12/APC أنثى إلى MPO-12/APC أنثى، تكوين متقاطع مكون من 8 ألياف من النوع B
- طول 10 أمتار وقطر 3.0 مم، سترة LSZH المائية (OM4 متعددة الأوضاع)
- يدعم OSFP ثنائي المنفذ بسرعة 800 جيجابت/ثانية وأجهزة الإرسال والاستقبال OSFP/QSFP112 بسرعة 400 جيجابت/ثانية
- الاتصال الجسدي بزاوية (APC) 8 درجات من أجل الحد الأدنى من الانعكاس الخلفي
- خسارة الإدراج .350.35 + 0.0004*L ديسيبل، خسارة العودة ≥35dB
صفات
- 8-الألياف من النوع B كروس:يتصل الألياف 1 بالألياف 12 في الطرف المقابل - مما يضمن محاذاة Tx-to-Rx الصحيحة لكل دبوس جهاز إرسال واستقبال.
- شركة APC البولندية:يقلل الوجه النهائي بزاوية 8 درجات من الانعكاسات الخلفية، وهو أمر بالغ الأهمية لسلامة الإشارة عند 100 جيجا بايت PAM4 لكل حارة.
- OM4 الألياف المتعددة:ألياف مقاس 50/125 ميكرومتر محسنة للوصول إلى مسافة 10 أمتار مع فقدان إدخال منخفض؛ سترة مائية لسهولة التعرف عليها.
- سترة LSZH:مادة منخفضة الدخان وخالية من الهالوجين لتعزيز السلامة في بيئات مراكز البيانات.
- اختبار صارم:تم اختبار فقدان الإدخال وخسارة الإرجاع بنسبة 100% للحصول على أداء موثوق به خارج الصندوق.
التكنولوجيا والمعايير
يتوافق الطراز MFP7E10-N010 معإيك 61754-7(عائلة موصل MPO)،GR-1435، وأنسي / تيا / تقييم الأثر البيئي 604-5. يستخدم8 ألياف نشطة متعددة الأوضاع (50/125 ميكرومتر OM4)معبوليش APC 8°. تضمن الأسلاك المتقاطعة من النوع B محاذاة Tx-to-Rx الصحيحة. مناسبة لInfiniBand NDR، و400 جيجابت، وNVLinkالبروتوكولات عند استخدامها مع الوحدات الضوئية المتوافقة (MMA4Z00-NS، MMA1Z00-NS).
مبدأ العمل: التقاطع البصري مع APC
في جهاز الإرسال والاستقبال OSFP 800G ثنائي المنفذ، تقوم واجهتان بصريتان مكونتان من 4 حارات بالإرسال والاستقبال عبر ألياف منفصلة. يستخدم MFP7E10-N010 نظام تقاطع من النوع B: يتصل الألياف 1 في الطرف A بالألياف 12 في الطرف B، والألياف 2 إلى الألياف 11، وما إلى ذلك. وهذا يضمن محاذاة ليزر الإرسال من الخط 1 مع الكاشف الضوئي للممر 12 في الطرف البعيد. يعمل الطلاء بزاوية 8 درجات (APC) على توجيه أي ضوء منعكس بعيدًا عن تجويف الليزر، مما يمنع تشويه الإشارة ويحافظ على معدلات خطأ منخفضة عند 100 جيجا بايت PAM4 لكل حارة.
التطبيقات والنشر
- التبديل الكم-2 للتبديل:قم بتوصيل محولات OSFP 800G ذات المنفذ المزدوج بمسافة تصل إلى 10 أمتار.
- قم بالتبديل إلى ConnectX-7/BlueField-3:يقوم Link ToR بالتبديل إلى محولات 400G (OSFP أو QSFP112).
- أقمشة NVLink:التوصيل البيني البصري لمجموعات GPU باستخدام NVLink عبر الألياف.
- مراكز البيانات فائقة الحجم:وصلات بصرية قصيرة المدى من حامل إلى حامل مع لوحات توصيل.
المواصفات الفنية وخيارات الطلب
| نموذج | طول | نوع الموصل | عدد الألياف | نوع الألياف | سترة | فقدان الإدراج |
|---|---|---|---|---|---|---|
| MFP7E10-N010 | 10 م | MPO-12/APC أنثى | 8 نشط + 4 غير نشط | OM4 (50/125 ميكرومتر) | اكوا LSZH، 3.0 ملم | .390.39 ديسيبل |
| MFP7E10-N005 | 5 م | MPO-12/APC أنثى | 8 نشط | OM3/OM4 | أكوا LSZH | .350.35 ديسيبل |
| MFP7E10-N050 | 50 م | MPO-12/APC أنثى | 8 نشط | OM4 | أكوا LSZH | .370.37 ديسيبل |
ملاحظة: درجة حرارة التشغيل من 0 درجة مئوية إلى 70 درجة مئوية، والتخزين من -40 درجة مئوية إلى 85 درجة مئوية. الحد الأدنى لنصف قطر الانحناء 30 مم. التقاطع من النوع B وفقًا للمواصفة IEC 61754-7.
المزايا والاختلافات
- مقابل الكابلات النحاسية:وصول أطول (10 أمتار) مع وزن أقل وتدفق هواء أفضل ومناعة EMI.
- شركة APC البولندية:خسارة إرجاع فائقة (≥35 ديسيبل) مقارنة بـ UPC، وهو أمر بالغ الأهمية لوصلات 100G-PAM4.
- كروس من النوع B:توافق التوصيل والتشغيل مع أجهزة إرسال واستقبال NVIDIA - لا حاجة للتحويل اليدوي.
- أداء OM4:مُحسّن للوصول إلى مسافة 10 أمتار مع الحد الأدنى من فقدان الإدخال، ودعم ترقيات 800G المستقبلية.
الخدمة والدعم
نحن نقدم الاستشارات الفنية وخدمات RMA ودعم تصميم البنية التحتية للكابلات على مدار الساعة طوال أيام الأسبوع. يتم دعم كل MFP7E10-N010 بضمان لمدة عام واختبار المصنع بنسبة 100%. أطوال مخصصة متاحة لأوامر الحجم. يضمن مخزوننا إرسال العناصر الموجودة في المخزون في نفس اليوم. يتوفر دعم ما قبل البيع للتحقق من توافق جهاز الإرسال والاستقبال.
الأسئلة المتداولة (الأسئلة الشائعة)
س: ما هي أجهزة الإرسال والاستقبال المتوافقة مع هذا الكابل؟
ج:إنه مصمم لـ NVIDIA MMA4Z00-NS (منفذ مزدوج OSFP DR8)، وMMA4Z00-NS400 (OSFP)، وMMA1Z00-NS400 (QSFP112) الوحدات الضوئية المستخدمة في ConnectX-7 وBlueField-3.
س: هل يمكنني استخدام هذا الكابل مع موصلات MPO/UPC؟
ج:لا. تتميز موصلات APC (الزاوية) وUPC (فائقة الصقل) بأوجه نهائية مختلفة ولن تتزاوج بشكل صحيح - استخدم دائمًا APC مع APC.
س: ما الفرق بين الكابلات من النوع B والكابلات المستقيمة؟
ج:يتطابق التقاطع من النوع B (الألياف من 1 إلى 12) مع دبوس أجهزة الإرسال والاستقبال الضوئية حيث يتماشى مسار جهاز الإرسال 1 مع مسار جهاز الاستقبال 12 في النهاية البعيدة. الكابلات المستقيمة (النوع A) مخصصة لتطبيقات أخرى مثل البصريات المتوازية ذات تخطيط الدبوس نفسه.
س: هل هذا الكابل متوافق مع 400G Ethernet؟
ج:نعم، فهو يدعم 400GBASE-SR8 و800GBASE-SR8 عند استخدامه مع الوحدات الضوئية المناسبة 400G/800G.
س: ما هو الحد الأدنى لنصف قطر الانحناء أثناء التثبيت؟
ج:الحد الأدنى لنصف قطر الانحناء هو 30 مم في أي مكان على الكابل. تجنب الانحناءات الحادة بالقرب من الموصلات.
الاحتياطات وإرشادات التعامل
- تنظيف قبل الاستخدام:قم دائمًا بتنظيف موصلات MPO باستخدام المنظفات المناسبة بنقرة واحدة قبل الإدخال، حيث يتسبب التلوث في حدوث أخطاء في الارتباط.
- قبعات الغبار:احتفظ بالأغطية الواقية حتى لحظة التثبيت؛ تخزين القبعات لاستخدامها في المستقبل.
- الوعي بالتنمية المستدامة:على الرغم من أن الكابل سلبي، إلا أنه يتم توصيله بأجهزة إرسال واستقبال حساسة لـ ESD - استخدم أحزمة معصم مؤرضة.
- نصف قطر الانحناء:لا يتجاوز نصف قطر الانحناء 30 مم؛ تجنب التوتر على الموصلات.
- التوافق:تحقق من نوع جهاز الإرسال والاستقبال (APC مقابل UPC) قبل الطلب - هذا الكابل هو APC فقط.
