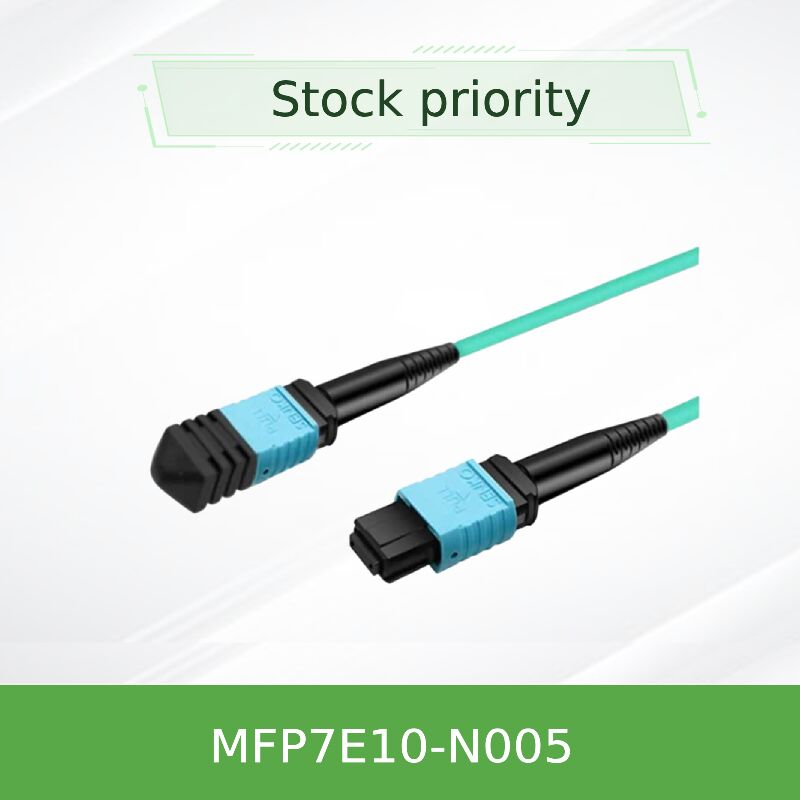

كابل ألياف ضوئية متعدد الأوضاع NVIDIA mellanox MFP7E10-N005 بطول 50 متر MPO-12/APC | نوع 8-ألياف B لـ 800G/400G
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N005 (980-9I73V-000005) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الجزء: | MFP7E10-N005 (980-9I73V-000005) | نوع الكابل: | كابلات الألياف متعددة الأوضاع |
|---|---|---|---|
| نوع الألياف: | OM4 ، 50/125 ميكرون | طول: | 5 م |
| موصلات: | MPO-12/APC (أنثى) | معدل البيانات: | ما يصل إلى 400 جيجابايت في الثانية |
| إبراز: | كابل ألياف ضوئية متعدد الأوضاع Mellanox بطول 50 متر,كابل MPO-12/APC بـ 8 ألياف,ألياف بصرية Mellanox بسرعة 800G/400G,8-fiber MPO-12/APC cable,800G/400G Mellanox fiber optic |
||
منتوج وصف
High-performance 5-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—designed for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center interconnects.
- MPO-12/APC الإناث إلى MPO-12/APC الإناث، 8-ألياف نوع-B تشكيل التقاطع
- طول 5 أمتار بقطر 3.0 ملم، سترة LSZH المائية (OM3 / OM4 متعددة الأوضاع)
- يدعم 800Gb / s OSFP مزدوج الموانئ و 400Gb / s OSFP / QSFP112 المستقبلات
- زاوية الاتصال الجسدي (APC) 8 درجة البولندية للحد الأدنى من انعكاس الظهر
- خسارة الإدراج ≤0.35dB + 0.0004 × L، خسارة العودة ≥35dB
- 8 ألياف من النوع B:يرتبط الألياف 1 بالألياف 12 في الطرف المعاكس
- اللغة البولندية:يقلل وجه النهاية بزاوية 8 درجات من الانعكاسات الخلفية ، مما يضمن سلامة الإشارة لتعديل PAM4 عالي السرعة.
- OM3/OM4 متعدد الوسائط:ألياف 50/125μm مع سترة المياه؛ محسّنة لربطات 400G/800G قصيرة المدى تصل إلى 50m.
- سترة (إل إس زي إتش):مواد هالوجين منخفضة الدخان من أجل السلامة في بيئات مراكز البيانات.
- اختبار صارم100٪ خسارة إدخال وخسارة العودة تم اختبارها لأداء موثوق به خارج الصندوق.
MFP7E10-N005 تتوافق معIEC 61754-7(عائلة موصلات MPO)GR-1435، وANSI/TIA/EIA 604-5يستخدم8 ألياف متعددة الوسائط النشطة (50/125μm)معملمع APC 8 °التوصيل التقاطع من النوع ب يضمن محاذاة صحيحة من Tx إلى Rx لكل محاور الإرسال.InfiniBand NDR و 400GbE و NVLinkالبروتوكولات عند استخدامها مع الوحدات البصرية المتوافقة (MMA4Z00-NS ، MMA1Z00-NS).
في جهاز استقبال OSFP 800G مزدوج الموانئ ، هناك واجهتين بصريتين من 4 خطوط ترسل وتستقبل عبر ألياف منفصلة. يستخدم MFP7E10-N005 مخططًا متقاطعًا من النوع B:الألياف 1 في نهاية A تتصل بالألياف 12 في نهاية B، الألياف 2 إلى الألياف 11، الخ هذا يضمن أن الليزر الإرسال من المسار 1 يتماشى مع الكاشف الضوئي من المسار 12 في الطرف الآخر.البولندي زاوية 8 درجة (APC) توجيه أي ضوء منعكس بعيدا عن تجويف الليزر، مما يمنع تشويه الإشارة والحفاظ على معدلات خطأ بسيطة منخفضة عند 100G PAM4 لكل شريط.
- (كوانتوم-2) ، التبديلقم بتوصيل مفاتيح OSFP 800G ذات منفذين على بعد 5 أمتار.
- التبديل إلى ConnectX-7/BlueField-3:تغيرات Link ToR إلى مُحولات 400G (OSFP أو QSFP112).
- نيفلينك نسيج:الاتصال البصري بين مجموعات GPU باستخدام NVLink عبر الألياف.
- مراكز البيانات الفائقةوصلات بصرية قصيرة المدى مع ألواح التصحيح
| النموذج | الطول | نوع الجهاز | عدد الألياف | نوع الألياف | سترة | خسارة الإدراج |
|---|---|---|---|---|---|---|
| MFP7E10-N005 | 5 م | MPO-12/APC الإناث | 8 نشطة + 4 غير نشطة | MM OM3 (≤30m) / OM4 (>30m) | أكوا LSZH، 3.0mm | ≤0.35 + 0.0004*L ديسيبل |
| MFP7E10-N003 | 3 م | MPO-12/APC الإناث | 8 نشطة | OM3 | أكوا LSZH | ≤0.35 ديسيبل |
| MFP7E10-N050 | 50 متر | MPO-12/APC الإناث | 8 نشطة | OM4 | أكوا LSZH | ≤0.37 ديسيبل |
ملاحظة: درجة حرارة التشغيل من 0°C إلى 70°C، التخزين من -40°C إلى 85°C. الحد الأدنى لقطر الانحناء 30mm. نوع B التقاطع حسب IEC 61754-7.
- مقابل كابلات النحاس:امتداد أطول (5m إلى 50m) مع وزن أقل وتدفق هواء أفضل في الرفوف.
- اللغة البولندية:فقدان العودة الأعلى (≥35dB) مقارنة بـ UPC ، وهو أمر بالغ الأهمية لترابطات 100G-PAM4.
- كروسوفر من النوع ب:التوافق بين التوصيل والتشغيل مع أجهزة NVIDIA Transceivers، لا حاجة إلى التقاطع اليدوي.
- سترة (إل إس زي إتش):تحسين السلامة في مراكز البيانات؛ يقلل من البخارات السامة في حالة الحريق.
نحن نقدم الاستشارات التقنية على مدار الساعة، وخدمات RMA، ودعم تصميم البنية التحتية الكابلات. كل MFP7E10-N005 مدعومة بضمان لمدة عام و100٪ اختبار المصنع.الأطوال المخصصة المتاحة لطلبات الحجملدينا مخزون يضمن إرسال في نفس اليوم للمنتجات الموجودة في المخزون. الدعم قبل البيع للتحقق من توافق جهاز الاستقبال.
أ:تم تصميمه لـ NVIDIA MMA4Z00-NS (OSFP DR8 مزدوج الموانئ) ، MMA4Z00-NS400 (OSFP) ، و MMA1Z00-NS400 (QSFP112) وحدات البصرية المستخدمة في ConnectX-7 و BlueField-3.
أ:لا، عبارة عن رابط APC (زاوية) و UPC (البولندية فائقة) لهما وجهات نهاية مختلفة ولن تتزاوج بشكل صحيح
أ:النوع B التقاطع (الألياف 1 إلى 12) يطابق البينات من أجهزة الاستقبال البصرية حيث يتماشى مسار الإرسال 1 مع مسار المستقبل 12 في الطرف الآخر.الكابلات المستقيمة (النوع A) هي لتطبيقات أخرى مثل البصريات الموازية مع نفس تخطيط الدبوس.
أ:نعم ، يدعم 400GBASE-SR8 و 800GBASE-SR8 عند استخدامه مع وحدات بصرية 400G / 800G مناسبة.
أ:الحد الأدنى من نصف قطر الانحناء هو 30 ملم في أي مكان على الكابل. تجنب الانحناءات الحادة بالقرب من الموصلات.
- نظف قبل الاستخدام:نظف دائماً مكونات MPO باستخدام المنظفات المناسبة قبل إدخالها. التلوث يسبب أخطاء في الرابط.
- أغطية الغبار:ابقوا الغطاء الوقائي حتى اللحظة التي يتم فيها تثبيته. احتفظوا بالغطاء للاستخدام في المستقبل.
- التوعية بالتنمية الإقتصادية:على الرغم من أن الكابل سلبي، فإنه يصل إلى أجهزة الاستقبال الحساسة لـ ESD باستخدام أشرطة معصم متأرجحة.
- نصف قطر الانحناء:لا يتجاوز نصف قطر الانحناء 30 ملم ؛ تجنب التوتر على الموصلات.
- التوافق:تأكد من نوع جهاز الاستقبال (APC مقابل UPC) قبل طلب هذا الكابل هو APC فقط.
