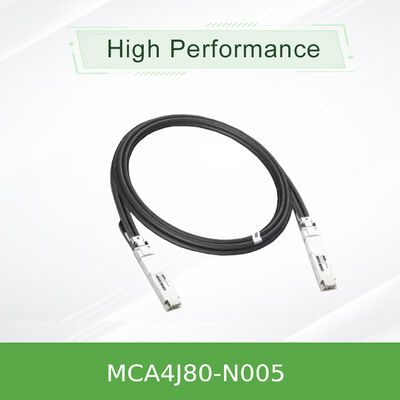

كابل نحاسي نشط Mellanox NVIDIA MCA4J80-N005 مزدوج المنفذ OSFP بسرعة 800 جيجابت/ثانية بطول 5 أمتار ACC لـ NDR InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCA4J80-N005 (980-9I602-00N005) |
| وثيقة: | MCA4J80-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديدة ومبتكرة | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس DAC كابل | طول الكابل: | 5 متر |
| اسم: | Mellanox DAC Cable MCA4J80-N005 Active Copper Cable IB Twin Port NDR 800GB/S OSFP 5 أمتار | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل نحاسي Mellanox OSFP بطول 5 أمتار,كابل نشط InfiniBand بسرعة 800 جيجابت/ثانية,كابل OSFP مزدوج المنفذ NDR,800Gb/s InfiniBand active cable,NDR twin-port OSFP cable |
||
منتوج وصف
NVIDIA MCA4J80-N005 800Gb / s كابل النحاس النشط OSFP مزدوج الموانئ (ACC)
كابل النحاس النشط ذو الأداء العالي 5 أمتار لـ NDR InfiniBand و 400G Ethernet® يقدم عرض النطاق الترددي الإجمالي 800Gb / s عبر OSFP مزدوج الموانئ إلى اتصالات OSFP 2x مع فترة تأخير منخفضة للغاية و 1.استهلاك الطاقة 5 واط لكل طرف.
- 800Gb / s OSFP مزدوج الموانئ إلى 2x400Gb / s OSFP (الاختراق) كابل النحاس النشط
- بناءً على 8 قنوات من تعديل 100G-PAM4 لكل نهاية
- الوصول إلى 5 أمتار باستخدام موصلات 26AWG مع IC الموازنة المدمجة
- استهلاك الطاقة: 1.5 واط فقط في كل طرف. درجة حرارة الحالة التشغيلية من 0 درجة مئوية إلى +70 درجة مئوية.
- قابلة للتوصيل الساخن ، متوافقة مع RoHS ، سترة LSZH ، واجهة إدارة SFF-8636
السمات
- 800 جيجابايت/ثانية:تصميم OSFP مزدوج الموانئ يدعم NDR InfiniBand كامل أو 400G Ethernet (2x400G breakout).
- تقنية النحاس النشط:مكافئ متكامل IC يمتد الوصول إلى 5m مع الحفاظ على تأخير منخفض للغاية وطاقة 1.5W.
- البروتوكول المجهولتكتشف البرمجيات الثابتة تلقائيًا InfiniBand أو Ethernet ؛ تعمل مع مفاتيح Quantum-2 و Spectrum-4.
- سلامة الإشارة المُحسّنةتم ضبط كل طول للحد من الضوضاء والانعكاسات الخلفية ؛ 26AWG لمتغير 5m.
- اختبار صارم للإنتاج:يضمن الموثوقية والأداء خارج الصندوق.
التكنولوجيا والمعايير
MCA4J80-N005 مبنية علىأوسف بي إم إس إيه Rev. 1.12واستخدامات8 قنوات من 100G-PAM4ويتضمنIC الموازنة النشطةيقدم EEPROM تحديد المنتجات عبر I2C (SFF-8636). يدعم كلاً من إشارات التركيز المسبق ، مما يتيح نطاقًا أطول من DACs السلبية.في InfiniBand NDRو400GbEمع الكشف عن البروتوكول الذاتي. متوافق مع متطلبات RoHS و LSZH و HF (حرة من الهالوجين) PCB.
مبدأ العمل: معادلة النحاس النشط
على عكس كابلات DAC السلبية ، يدمج MCA4J80-N005 وحدة مكافئة طاقة منخفضة داخل كل رابط OSFP. تعوض هذه وحدة مكافأة عن فقدان إشارة التردد العالي على الرحلات النحاسية الطويلة.لنموذج 5m، يتم استخدام أسلاك 26AWG الأكثر سمكًا للحد من المقاومة ، ويعيد الموازن تشكيل مخطط العين 100G-PAM4 في كلا الطرفين من جهاز الإرسال والمستقبل.النتيجة هي وصلة تتصرف كهربائيا مثل كابل أقصر بكثير، لتحقيق 800Gb / s مع BER أقل بكثير من المواصفات مع تبديد 1.5W فقط لكل طرف.
التطبيقات ونشر
- (كوانتوم-2) ، التبديلقم بتوصيل مفتاحين 800 جيجابايت في الثانية لـ"إنفيني باند" على بعد 5 أمتار
- التبديل إلى DGX H100:مثالية لربط مفاتيح Quantum-2 ToR بأنظمة NVIDIA DGX H100 (المختلفات المسطحة / المتوفرة).
- مراكز البيانات الايثرنث:ربط متبادل 400G أو خادم إلى ورقة.
- رفوف كثافة عالية:كابلات قصيرة المدى داخل الدرج مع الحد الأدنى من التأخير.
المواصفات التقنية وخيارات الطلب
| النموذج | الطول | AWG | معدل البيانات | الطاقة لكل نهاية | قطر الكابل | نصف قطر الانحناء الأدنى (فريد) |
|---|---|---|---|---|---|---|
| MCA4J80-N005 | 5 م | 26 AWG | 800Gb/s (2x400G) | 1.5 واط | 8.9 ± 0.3 ملم | 44.5 ملم (5x dia) |
| MCA4J80-N004 | 4 م | 30 AWG | 800Gb/s (2x400G) | 1.5 واط | 7.2 ± 0.3 ملم | 36.0 ملم |
| MCA4J80-N003 | 3 م | 30 AWG | 800Gb/s (2x400G) | 1.5 واط | 7.2 ± 0.3 ملم | 36.0 ملم |
ملاحظة: تتوفر الإصدارات المسطحة والمسطحة إلى الزعانف لـ DGX H100 (MCA4J80-N003-FLT ، MCA4J80-N003-FTF). جميع الكابلات تدعم درجة حرارة التشغيل من 0 °C إلى + 70 °C ، إمدادات 3.3V ،وتشمل واجهة سلسلة I2C.
المزايا والتمييزات
- مقابل DAC السلبي:تمديد الوصول إلى 5m (محدود السلبي إلى ~ 3m) دون زيادة فترة الكمون أو الطاقة بشكل كبير.
- مقابل البصرية النشطة (AOC):تكلفة أقل ، طاقة أقل (1.5W مقابل ~ 3-5W) ، ولا توجد عملية تنظيف / صيانة للواجهات البصرية.
- مرونة البروتوكول:تعمل SKU واحدة لكل من InfiniBand و Ethernet ؛ بروتوكول الكشف التلقائي.
- سلامة الإشارة:تم تصميمها لـ NDRs التي تتطلب 100G-PAM4 مع أدنى انعكاسات.
الخدمة والدعم
نحن نقدم الاستشارات التقنية على مدار الساعة، وخدمات RMA، ودعم تصميم البنية التحتية الكابلات. كل MCA4J80-N005 مدعومة بضمان لمدة سنة واحدة واختبار شامل قبل الشحن.الأطوال المخصصة والتسميات المتاحة للطلبات الحجميةمخزوننا يضمن إرسال البضائع في نفس اليوم
الأسئلة الشائعة (FAQ)
س: هل يمكنني استخدام MCA4J80-N005 مع مفتاح 400G Ethernet؟
أ:نعم. الكابل يكتشف البروتوكول تلقائيًا؛ عندما يتم توصيله إلى مفتاح Spectrum-4 400G، فإنه يعمل كاختراق 2x400GbE. بالنسبة إلى InfiniBand Quantum-2، فإنه يعمل كNDR مزدوج الموانئ 800Gb / s.
س: ما هو الفرق بين ACC و DAC السلبي؟
أ:يحتوي ACC على IC معادلة داخل المرفق لإعادة تشكيل الإشارة ، مما يسمح بمسافات أطول (تصل إلى 5 أمتار) عند 800G.الـ DAC السلبي لا يحتوي على مكونات نشطة و يقتصر على حوالي 2-3m عند هذه السرعات.
س: هل يتطلب هذا الكابل أي تكوين؟
أ:لا، إنه يعمل بالشاشة، الـ (إي بروم) يوفر التعرف، والضيف يقوم تلقائياً بإعداد الرابط وفقاً للبروتوكول.
س: ما هو الحد الأدنى لقطر الانحناء للتثبيت؟
أ:بالنسبة لنموذج 5m (26AWG) ، يبلغ نصف قطر الانحناء الواحد 44.5 مم (5x قطر). للإنحناء المتكرر ، حافظ على 89 مم (10x قطر).تجنب الانحناءات الحادة بالقرب من الاتصال (شعاع الانحناء التجميع 10x قطر).
س: هل هذا الكابل متوافق مع أنظمة DGX H100؟
أ:نعم، بالنسبة لـ DGX H100، نوصي بتصنيفات سطحية أو مسطحة إلى زعانف (MCA4J80-N003-FLT / -FTF) التي تم تصميمها لواجهة الهيكل المحددة.يعمل المعيار N005 للاتصالات من مفتاح إلى مفتاح.
الاحتياطات و إرشادات التعامل
- حساسية ESD:استخدم أحزمة معصم متأرجحة عند إدخالها في أقفاص OSFP. يتم شحن الموصولات مع أغطية واقية فقط مباشرة قبل التثبيت.
- نصف قطر الانحناء:لا ينحني الكابل أكثر من 5 أضعاف القطر الخارجي (44.5 ملم لـ N005) أثناء التثبيت ؛ حافظ على 10 أضعاف للانحناء المتكرر.
- درجة حرارة العمل:يجب ضمان درجة حرارة البيئة ضمن 0°C ∼ 70°C. قد يؤدي تجاوز الحدود إلى تدهور أداء الموازنة.
- الامتثال:هذا جهاز من الدرجة الأولى في المناطق السكنية قد يسبب تداخل
- التخزين:تخزين في بيئة نظيفة وجافة تتراوح بين -40 و 85 درجة مئوية.
