كابل النحاس المتصل المباشر بـ QSFP28
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E001E30 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل Mellanox 100Gb/s QSFP28,كابل نحاسي مرفق مباشرة من Mellanox,كابل QSFP28 DAC مع ضمان,Mellanox direct attach copper cable,QSFP28 DAC cable with warranty |
||
منتوج وصف
كابل النحاس المتصل المباشر بـ QSFP28
لمحة عامة عن المنتج

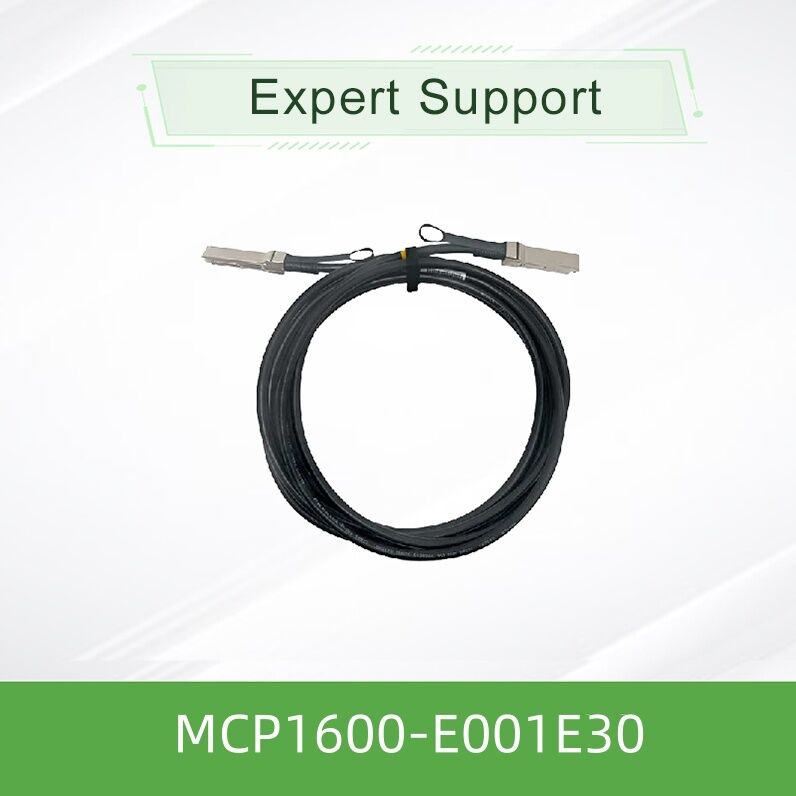

كابل ميلانوكس MCP1600-E001E30 هو كابل اتصال مباشر من النحاس (DAC) مصمم لنقل بيانات 100 جيجابيت في الثانية.يقدم هذا المكون الأساسي للشبكة الأجهزة، وصلة بطء منخفضة لحوسبة عالية الأداء وبيئات مراكز البيانات ، والتي تعمل كبديل مناسب للتكلفة للوحدات الضوئية على مسافات قصيرة للغاية.
تم تصميم هذا الكابل خصيصًا للاتصال على مستوى الرف ، وهو ملحق أساسي لأي إعداد بطاقة شبكة عالية السرعة تتطلب اتصالًا موثوقًا من منفذ إلى منفذ.يقدم هذا النموذج من عائلة mq9700 المثبتة مدى 1 متر باستخدام 30 موصلات American Wire Gauge (AWG) عالية الجودة.
الخصائص الرئيسية
- عرض النطاق الترددي عالي جداً:يوفر عرض النطاق الترددي الإجمالي 100 جيجابايت / ثانية من خلال أربع قنوات مستقلة 25 جيجابايت / ثانية
- الحد الأدنى لاستهلاك الطاقة:التشغيل السلبي يضمن استهلاك الطاقة تحت 0.1 واط
- تصميم السلامة المحسن:مصنوعة من مادة سترة LSZH (منخفضة الدخان صفر الهالوجين)
- قادرة على إدخال حية:التصميم الذي يمكن توصيله بالشاشة الساخنة يسمح بالتركيب دون تعطيل خدمات الشبكة
- موثوقية فائقةيحقق معدل خطأ البت (BER) أعلى من 1x10-15
- الإدارة الذكية:تخزن EEPROM القابلة للقراءة من قبل المضيف معلومات المنتج الحيوية
التكنولوجيا والامتثال للمعايير
The cable employs sophisticated passive twin-axial copper technology and is manufactured in full compliance with critical industry specifications including SFF-8665 for the QSFP28 form factor and SFF-8636 for management interfaceكما أنها تتوافق مع توجيهات RoHS للمسؤولية البيئية.
المواصفات
| المعلم | المواصفات |
|---|---|
| نموذج المنتج | MCP1600-E001E30 |
| معدل بيانات مجمعة | 100 جيجابايت/ثانية |
| نوع الجهاز | QSFP28 (مزدوج النهاية) |
| طول الكابل | 1.0 متر |
| مقياس القيادة | 30 AWG |
| استخدام الطاقة النموذجي | < 0.1 واط |
| نطاق درجة حرارة التشغيل | 0°C إلى +70°C (حالة) |
لمحة عامة عن عائلة الكابلات
| رقم الجزء | الطول | AWG | حالة الاستخدام الأساسية |
|---|---|---|---|
| MCP1600-E001E30 | 1.0 م | 30 | الاتصال بين الرفات القياسية |
| MCP1600-E00AE30 | 0.5 م | 30 | الهيكل الداخلي القصير جداً |
| MCP1600-E01AE30 | 1.5 م | 30 | الرف الممتد |
| MCP1600-E002E30 | 2.0 م | 30 | أعلى الرف المجاور |
| MCP1600-E02AE26 | 2.5 م | 26 | من رف إلى رف |
الأسئلة الشائعة
السؤال 1: هل يمكنني استخدام هذا الكابل لـ إيثيرنت بدلاً من إنفيني باند؟
أجل، بينما تم تحسينها لـ (إنفيني باند إد آر)كابل QSFP28 DAC غير متوافق مع البروتوكول في الطبقة المادية ويتم استخدامه عادةً لتطبيقات 100 جيجابيت إثنتر (100 جيجابيت) حيث يتم تأكيد التوافق بين جهاز التحويل وبطاقة الشبكة.
س2: ما هو الفرق بين 30AWG و 26AWG في هذه السلسلة؟
أواغ (مقياس الأسلاك الأمريكية) يشير إلى سمك الموصل. الرقم الأدنى يعني سلكًا أكثر سمكًا (26AWG هو أكثر سمكًا من 30AWG). توفر كابلات 26AWG الأكثر سمكًا خسارة إشارة أقل على المسافة ،في حين أن كابلات 30AWG الرقيقة توفر مرونة أكبر للمساحات الضيقة داخل الرف.
السؤال 3: هل هناك عدد أقصى من هذه الكابلات يمكنني استخدامها لكل مفتاح؟
يتم حكم الحد من خلال ميزانية الطاقة الخاصة بالمفتاح والتصميم الحراري لموانئ QSFP28 الخاصة به. نظرًا لأن كابلات DAC السلبية تستهلك طاقة ضئيلة ،أنها عادة ما تسمح لأعلى كثافة ممكنة للموانئ مقارنة مع الوحدات البصرية النشطة.
الاحتياطات المهمة
- حدود الانحناء:الالتزام بأدنى مواصفات نصف قطر المنحنى: 35.5mm للإنحناءات المفردة و 71mm للإنحناءات المتكررة
- الظروف البيئية:العمل ضمن نطاقات الحرارة المحددة (0 °C إلى 70 °C) والرطوبة (5% إلى 85% غير مكثفة)
- التعامل الجسدي:تجنب سحقها أو ضغوطها أو وضعها تحت ضغط شديد
- التوافق مع النظام:التحقق من التوافق مع قائمة التوافق الأجهزة الخاص بك
- حماية الكهرباء الثابتة:استخدام حماية ESD عند التعامل مع الموصلات
