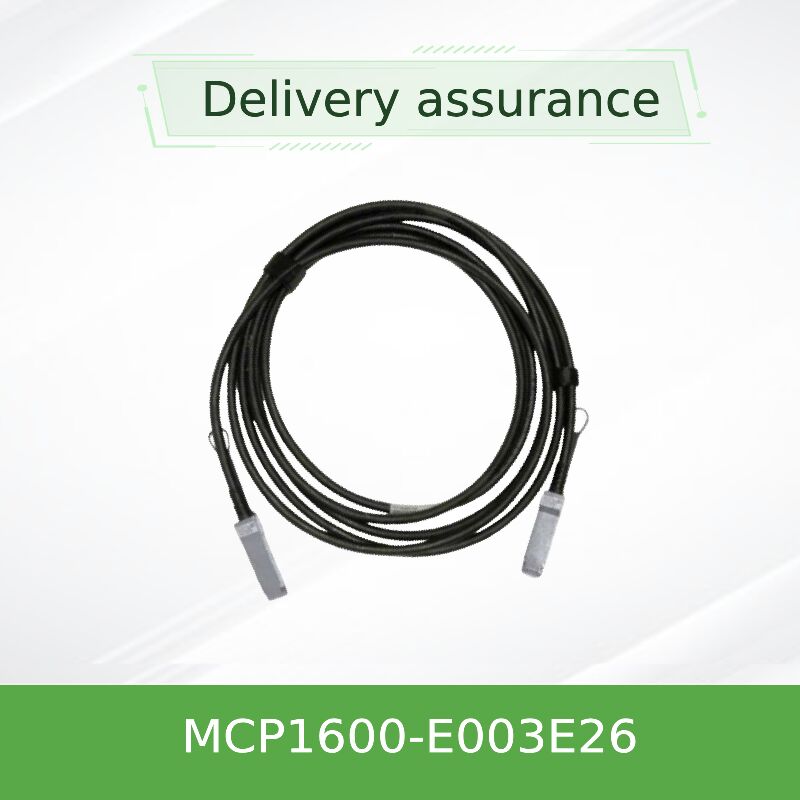

ميلينوكس MCP1600-E003E26 100Gb/s كابل النحاس QSFP28
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP1600-E003E26 |
| وثيقة: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 3 أمتار |
| اسم: | كابل Mellanox DAC MCP1600-E003E26 IB EDR 100Gb / s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Networ | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | كابل Mellanox 100Gb/s QSFP28,سلك نحاسي مرفق مباشرة مع ضمان,كابل DAC Mellanox MCP1600-E003E26,Direct attach copper cable with warranty,Mellanox MCP1600-E003E26 DAC cable |
||
منتوج وصف
ميلينوكس MCP1600-E003E26 100Gb/s كابل النحاس QSFP28
كابلات النحاس السلبية ذات الأداء العالي المصممة لتطبيقات InfiniBand EDR وEthernet 100Gb / s ، مما يوفر اتصالًا موثوقًا منخفض التأخير لبيئات مراكز البيانات.
الخصائص الرئيسية
- معدل بيانات عالية السرعة:يدعم معدلات بيانات مجمعة تصل إلى 100 جيجابايت / ثانية (4x25 جيجابايت / ثانية خطوط)
- السلبية والكفاءة في استخدام الطاقةلا يتطلب إعادة توقيت الإشارة ، ويستهلك أقل من 0.1W
- قابلة للتشغيل بالماء:إدخال وإزالة آمنة دون إيقاف تشغيل الأنظمة
- سلامة إشارة متفوقةمعدل خطأ البت (BER) أفضل من 10-15 مع أنظمة Mellanox
- متينة و صديقة للبيئة:سترة LSZH و PCB خالية من الرصاص و خالية من الهالوجين
- الإدارة الشاملةEEPROM المتكامل مع واجهة I2C متوافقة مع SFF-8636
التكنولوجيا والمعايير
تتوافق مع SFF-8685 (عامل الشكل QSFP28) و SFF-8636 (الإدارة).مصممة لبروتوكولات InfiniBand EDR و 100GbE Ethernet بـ 100Gb/s مع معوقة تفاضلية 100Ω خاضعة للسيطرة من أجل سلامة الإشارة المثلى.
سيناريوهات التطبيق
مثالية للحوسبة عالية الأداء، ومراكز بيانات المؤسسات، والبنية التحتية السحابية، وشبكات منطقة التخزين:
- أجهزة التوصيل بين مفاتيح أعلى الرف إلى مفاتيح الأوراق أو العمود الفقري
- توصيل الخوادم مع مكيّفات Mellanox ConnectX-4/5 إلى مفاتيح EDR
- بناء مجموعات واسعة النطاق للذكاء الاصطناعي والتعلم الآلي
- إنشاء روابط قصيرة المدى داخل أو بين الرفوف المجاورة
المواصفات
| المعلم | المواصفات |
|---|---|
| النموذج / الأسماء المستعارة | MCP1600-E003E26 (mq9700) |
| واجهة / عامل الشكل | QSFP28 إلى QSFP28 |
| معدل البيانات | 100 جيجابايت/ثانية (4x25 جيجابايت/ثانية) |
| نوع الكابل | النحاس المسؤول عن الارتباط المباشر (DAC) |
| الطول | 3 أمتار |
| مقاس السلك (AWG) | 26 AWG |
| درجة حرارة العمل | 0°C إلى 70°C |
| استهلاك الطاقة | < 0.1 واط |
| التوافق | InfiniBand EDR ، 100GbE ؛ مفاتيح Mellanox والمحولات |
عائلة المنتجات
| رقم الجزء | الطول | AWG | قطر الكابل |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | 7.1 ملم |
| MCP1600-E001E30 | 1 متر | 30 | 7.1 ملم |
| MCP1600-E01AE30 | 1.5m | 30 | 7.1 ملم |
| MCP1600-E002E30 | 2 متر | 30 | 7.1 ملم |
| MCP1600-E003E26 | 3م | 26 | 9.4 ملم |
| MCP1600-E004E26 | 4م | 26 | 9.4 ملم |
| MCP1600-E005E26 | 5 م | 26 | 9.4 ملم |
المزايا
- توفير التكاليف:سعر شراء أقل لكل ميناء
- كفاءة الطاقة:إستهلاك الطاقة القريب من الصفر يقلل من OPEX
- تأخير منخفضالإرسال السلبي يضمن الحد الأدنى من تأخير الإشارة
- الصلابة والبساطة:لا يوجد بصريات حساسة، ووضعها أسهل
- أداء مضمون:الاختبارات الصارمة تضمن الموثوقية
الخدمة والدعم
مدعومةضمان محدود للأجهزة لمدة سنة واحدةمع خدمات الدعم الشاملة:
- تسليم سريع:مخزون كبير لتحقيق سريع
- 24/7 الاستشارات التقنية:دعم الخبراء للاندماج
- سلسلة التوريد العالمية:توفر منتجات أصلية بشكل ثابت
الأسئلة الشائعة
س: هل هذا الكابل متوافق مع مفاتيح غير ميلانوكس؟
ج: على الرغم من تصميمه لأداء مثالي مع معدات Mellanox ، إلا أنه قد يعمل مع منافذ متوافقة من البائعين الآخرين. يتم ضمان الوظائف الكاملة فقط مع أنظمة Mellanox.
السؤال: ما هي المسافة الموثوقة القصوى لهذا الجهاز السلبي؟
ج: النموذج 3m موثوق به للاتصالات داخل الرف والرف المجاورة. للمسافات الأطول ، يوصى بالحلول البصرية النشطة.
س: هل يتطلب الكابل أي برامج تشغيل أو برامج تشكيل؟
الجواب: لا، إنه مكون سلبي يتم تشكيله تلقائيًا عبر EEPROM.
س: ما الذي يشير إليه الاسم المستعار "MQ9700"؟
ج: mq9700 هو معرف منتج بديل يستخدم لهذا الكابل DAC Mellanox QSFP28 3m المحدد.
مبادئ توجيهية للتعامل
- نصف قطر الانحناء:الحفاظ على الحد الأدنى من نصف قطر المنحنى الواحد ≥ 47mm و نصف قطر المنحنى المتكرر ≥ 94mm
- بيئة العمل:0°C إلى 70°C، 5-85% رطوبة نسبية غير مكثفة
- التفريغ الكهربائي (ESD):التعامل مع احتياطات ESD القياسية
- التحقق من التوافق:تأكيد التوافق بين منفذ البديل / بطاقة الشبكة قبل الشراء
- التثبيت:ضمان إدخال كامل وتشغيل مقفل آمن
