NVIDIA MFS1S00-H020V كابل بصري نشط QSFP56 بطول 20 مترًا بسرعة 200 جيجابت/ثانية | كابل AOC طويل المدى لشبكات InfiniBand HDR و 200GbE
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H020V |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| معدل البيانات: | ما يصل إلى 200 جيجابايت/ثانية | نوع الموصل: | QSFP56 |
| IBTA: | IB HDR | تعديل: | 4x 50 جيجابت / ثانية PAM4 |
| سرعة: | ما يصل إلى 200 جيجابايت/ثانية | طول: | 20 م |
| منتج: | MFS1S00-H020V | ||
| إبراز: | كابل NVIDIA QSFP56 بصري بسرعة 200 جيجابت/ثانية,كابل AOC Mellanox طويل المدى,كابل شبكة InfiniBand HDR 200GbE,Mellanox long-reach AOC cable,InfiniBand HDR 200GbE network cable |
||
منتوج وصف

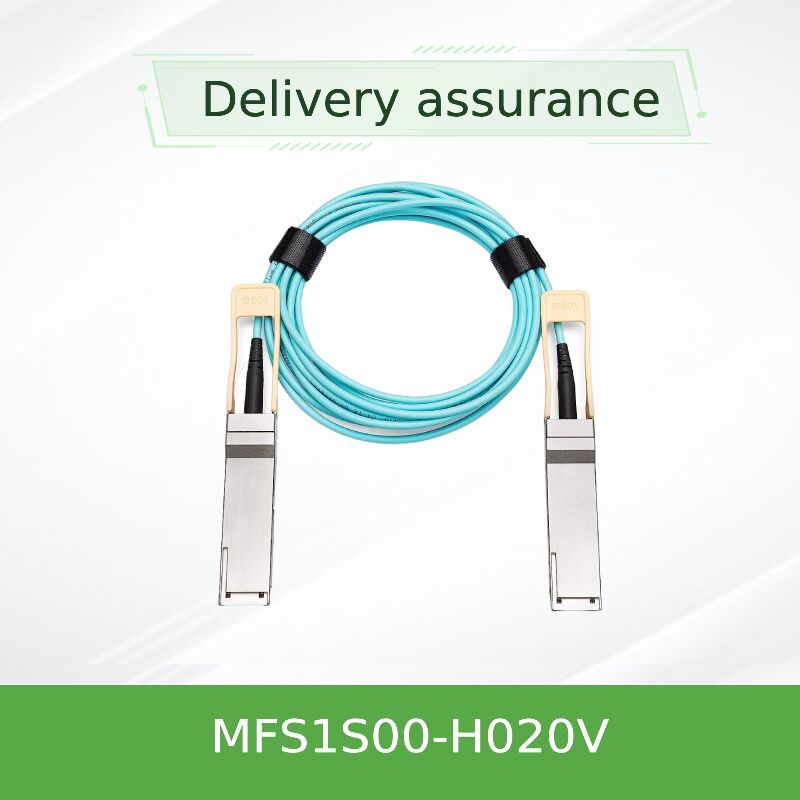

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s كابل بصري نشط
AOC طويل المدى لشبكات InfiniBand HDR و 200GbE
مقترح القيمة الحرجة
هذا الكابل البصري النشط الذي يبلغ طوله 20 متراً تم تصميمه لسيناريوهات مراكز البيانات التي تتطلب عرض النطاق الترددي العالي (200 جيجابايت / ثانية) ووصول مادي واسعوصلة ضوئية plug-and-play تمتد بشكل موثوق لمسافات تتجاوز بكثير قدرات حلول النحاس السلبية، مع دمج تجديد الإشارة ورصد الصحة الشامل لضمان استقرار الرابط الثابت في مسارات الشبكة الحرجة.
- العملية الممتدة 20 متراًربط المعدات بثقة عبر الممرات أو الرفات البعيدة دون تدهور الإشارة.
- ضمان الأداء المتكامل:إعادة التوقيت المدمج والتعادل تعوض عن فقدان الإشارة على المسافة.
- مرونة البروتوكولين:جاهز لكل من InfiniBand HDR عالية الأداء و 200 جيجابيت Ethernet القياسية
- مراقبة صحية استباقية:التشخيص الرقمي يوفر نظرة ثاقبة في الوقت الحقيقي على حالة الرابط والمكونات.
لمحة عامة عن المنتج وتحديد موقعه
NVIDIA MFS1S00-H020V هو كابل بصري نشط يبلغ طوله 20 مترًا (AOC) مصمم لحل تحدي توصيل معدات عالية السرعة 200Gb / s عبر مسافات معتدلة داخل مركز البيانات.يحتوي على مُستقبلات بصرية QSFP56 مضمنة في كلا الطرفين، هذا الحل طويل المدى InfiniBand يزيل التعقيد ونقاط الفشل المحتملة المرتبطة مع أجهزة الاستقبال المنفصلة وقطارات الألياف.وهو الخيار الأمثل لربط المفاتيح في نسيج موزعة أو ربط رفوف الحوسبة إلى المفاتيح تجميع حيث معياربطاقة واجهة الشبكةو المفتاح منفصلان عن بعضهما بعمق 10-20 متر
لماذا هذا 20m AOC مختلف

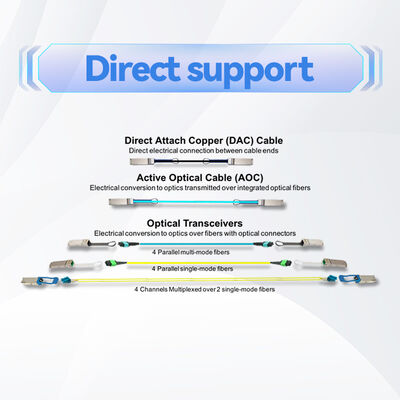

على عكس الكابلات الأقصر أو الحلول السلبية، تم تصميم MFS1S00-H020V خصيصًا لـ "المسافة الوسطى الممتدة" - طويلة جدًا للنحاس السلبي المكلف ،ولكن أقصر من حيث الضرورة للصور التقليدية لمسافات طويلةتصميمه النشط يحافظ على أداء كامل 200Gb / s بشكل موثوق خلال هذا المدى بأكمله.
تعريف سمات المنتج
- عامل الشكل والطول:QSFP56 إلى QSFP56 ، مجموعة كابل متكاملة بطول 20 متر.
- معدل البيانات والتنسيق:200 جيجابايت/ثانية جمعية عبر 4x50G PAM4 خطوط لكل اتجاه.
- دعم البروتوكول:إنفيني باند HDR 200GBASE-SR4 إيثارنت
- خصائص الطاقة:إمدادات 3.3 فولت واحدة؛ ~ 5.0 واط من الطاقة النموذجية لكل طرف.
- الصمود التشغيلي:درجة حرارة التشغيل: 0°C إلى 70°C؛ الحد الأدنى لقطر الانحناء: 30mm.
- المعلومات:واجهة إدارة SFF-8636 الكاملة مع مراقبة التشخيص الرقمي (DDM) للجهد ودرجة الحرارة وتحيز TX والطاقة البصرية (Tx & Rx لكل ممر).
المواصفات التقنية الكاملة
| المعلم التقني | مواصفات MFS1S00-H020V |
|---|---|
| رقم الجزء المصنع | MFS1S00-H020V |
| وصف المنتج | تجميع كابل QSFP56 200Gb/s النشط |
| الطول الإجمالي للكابل | 20 متر |
| معدل البيانات الاسمي | 200 غيغابيت في الثانية (Gbps) |
| معايير الشبكة المدعومة | InfiniBand HDR (سرعة بيانات عالية) ، IEEE 200GBASE-SR4 |
| تعديل الإشارة | PAM4 (53.125 GBaud لكل مسار) |
| واجهة الجهاز (مزدوجة النهاية) | تتوافق مع QSFP56 و SFF-8665 |
| أقصى نطاق للتصميم (OM4 MMF) | ما يصل إلى 100 متر (20 متر مستخدم) |
| احتياجات الطاقة الكهربائية | 3.3 VDC |
| تدمير السلطة النموذجي | 5.0 واط (على كل نهاية، جميع الممرات نشطة مع إعادة التوقيت) |
| درجة حرارة القبو المسموح بها | 0°C إلى +70°C (تشغيلية) |
| القدرات التشخيصية | DDM الكامل حسب SFF-8636 (Temp، Volt، Tx Power/Bias، Rx Power) |
| الحد الأدنى لقطر الانحناء الثابت | 30 مليمتر |
| الامتثال الأساسي والسلامة | RoHS ، CE ، FCC ، CB ، cTUVus ، IEC / EN Laser Class 1 |
ملاحظة: متوفر في مجموعة من الأطوال من 3m (H003V) إلى 100m (H100V) لمطابقة الوصول الدقيقة.
سيناريوهات نشر الهدف

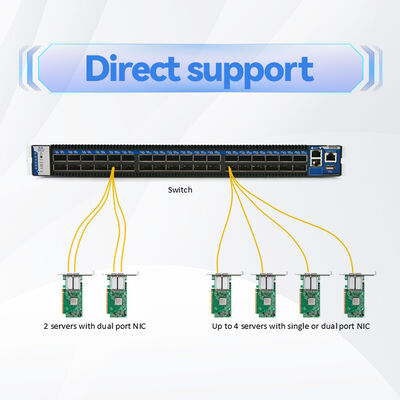

- اتصالات التبديل عبر المحور:ربط مفاتيح الأوراق في صف واحد من الرف إلى مفاتيح العمود الفقري في صف آخر داخل نفس قاعة مركز البيانات.
- مجموعات الحوسبة / التخزين الموزعة:ربط الخوادم عالية الأداء أو صفوف التخزين تقع على عدة رفوف بعيدا عن بعضها البعض داخل مجموعة HPC أو AI.
- بنية نهاية الصف (EoR):ربط الخوادم في رف إلى مفتاح EoR المركزي الذي قد يكون على بعد 15-20 متر.
- مشروعات توطيد مراكز البيانات:ربط المعدات فيما بينها عبر أماكن مراكز البيانات القديمة خلال مراحل الهجرة أو التوسع.
- روابط عالية التوافر:إنشاء مسارات إضافية موسعة في أنسجة الشبكة حيث يعد التغير في طول الرابط عاملا.
الأسئلة التقنية المتكررة
س1: ما هو فقدان الإشارة الفعلي على بعد 20 متراً، وكيف تعوض AOC؟
ج: تظهر الألياف متعددة الأوضاع ضعف (عادة ما يكون 3 ديسيبل / كم). فوق 20 متر ، فإن الخسارة المتأصلة ضئيلة ، ولكن عوامل أخرى مثل فقدان المصلات وانتشار الوسائط يمكن أن تدهور عين الإشارة.AOC متكاملةوظيفة إعادة التوقيتيستعيد الساعة والبيانات بنشاط، و"يعيد إنشاء" إشارة رقمية نظيفة في المستقبل، وتغلب على هذه الضعف.
س2: هل يمكنني استخدام نهاية واحدة من هذه AOC مع منفذ QSFP56 والآخر مع منفذ QSFP-DD عبر محول؟
ج: يحتوي الكابل على موصلات QSFP56 ثابتة. لا يمكنه الاتصال جسديًا بمنفذ QSFP-DD إلا إذا كان هذا الميناء يستخدم قفصًا محولًا من QSFP56 إلى QSFP-DD سلبيًا. ومع ذلك ،يجب التحقق من التوافق الكهربائي والبروتوكول (200Gb / s) بين منفذ QSFP-DD في جهاز المضيف و AOC مع بائع النظام..
السؤال 3: كيف يُقارن استهلاك الطاقة باستخدام جهازي إرسال بصريين منفصلين وكابل سلبي؟
ج: الطاقة الإجمالية قابلة للمقارنة أو محسّنة قليلاً. يستهلك جهاز الاستقبال البصري 200G QSFP56 العادي ~ 3.5 إلى 4 واط. سيستهلك اثنان 7-8 واط ، بالإضافة إلى تشغيل طاقة ASIC لتشغيل الألياف الخارجية.هذا AOC يستهلك ~ 10W إجمالاً (5W لكل طرف)، مما يوفر حلًا مبسطًا وغالباً ما يكون أكثر كفاءة في استخدام الطاقة من خلال دمج السائقين.
السؤال 4: هل معطف الكابلات مناسب للعمل في الصناديق العلوية أو تحت الأرضيات المرتفعة؟
الجواب: نعم، يحتوي الكابل على سترة مرنة وقوية مصممة لممرات إدارة كابلات مركز البيانات القياسية، بما في ذلك الصناديق العلوية والبيئات تحت الأرض.الالتزام دائما مع الحد الأدنى من نصف قطر الانحناء أثناء التثبيت.
السؤال 5: ماذا أفعل إذا أبلغ DDM عن إنذار "Rx Power Low" ؟
الجواب: هذا يشير إلى انخفاض الطاقة البصرية المستلمة. أولاً، تحقق من و تنظف موصلات QSFP56 على كل من AOC و قفصات المعدات المضيفة. إذا استمر الإنذار،فحص طريق الكابلات لتحديد الانحناءات الحادة أو الأضراريقدم الإنذار تحذيرًا مبكرًا قبل فشل الرابط ، وهو أمر حاسم للحفاظ على وقت التشغيل في الشبكات التي تستخدم أداء عالبطاقات نيك.
ملاحظات مهمة للتعامل والتركيب
- التحقق قبل التثبيت:تأكيد أن المعدات المضيفة QSFP56 القفص والبرمجيات الثابتة تدعم 200Gb / s AOCs. تحقق من وجود ميزانية كافية للحرارة والطاقة في تصميم النظام.
- الاحتياطات المتعلقة بالانفجارات الكهربائية:التعامل مع الكابلات باستخدام ممارسات آمنة من ESD ، خاصة عند التثبيت في المعدات الحية أو إزالتها.
- التوجيه وتخفيف التوتر:في حالة ركض 20 متراً، تخطط للمسار بعناية لتجنب التوتر أو الضغط أو الانحناءات الضيقة. استخدمي أشرطة الكابلات الكافية (يفضل أن تكون بالفيلكرو) وتأكد من تخفيف الضغط بالقرب من الموصات.
- إجراءات الإغلاق الساخن:يمكن توصيل الكابل بالشاشة الساخنة. أدخل وإزالة المرفقات بشكل مربع وبشكل ثابت باستخدام علامة التبويب / سحب المزود. سَمح بضع ثوانٍ للصلة لتبدأ وتستقر.
- مواصفات البيئة:يجب الالتزام بمستويات درجة الحرارة والرطوبة المحددة. لا تعرض الكابل للرطوبة المباشرة أو العناصر المآكلة.
