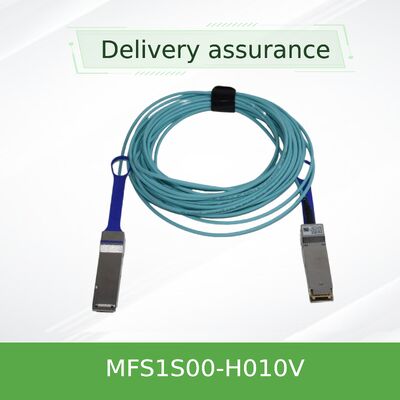

كابل ألياف ضوئية نشطة QSFP56 بطول 10 أمتار من Mellanox MFS1S00-H010V | إنفينيباند HDR و إيثرنت بسرعة 200 جيجابت/ثانية، AOC قابلة للتبديل السريع مع DDM

طراز المنتج: MFS1S00-H010V | الكلمات الأساسية: كابل بصري نشط، 200 جيجابت/ثانية AOC، كابل QSFP56، InfiniBand HDR، وصلة بصرية بطول 10 أمتار

NVIDIA MFS1S00-H010V هو كابل بصري نشط (AOC) بطول 10 أمتارطول الكابلوصلة بصرية بطول 10 أمتار لربط الاتصالات بين المحولات، أو بين المحولات والخوادم المجهزة بـ بطاقات واجهة الشبكة المتوافقة، في السيناريوهات التي تكون فيها المسافة وسلامة الإشارة أمرًا بالغ الأهمية.2. الخصائص المحددة

الإرسال البصري:

• يستخدم أربعة أجهزة إرسال VCSEL (ليزر باعث سطحي للتجويف الرأسي) وكاشفات ضوئية مقابلة تعمل عبر ألياف متعددة الأوضاع OM4.الإشارات عالية السرعة:
• يستخدم ترميز PAM4 (تعديل سعة النبضة رباعي المستويات) بمعدل 53.125 جيجابايت لكل مسار لتحقيق عرض نطاق ترددي إجمالي يبلغ 200 جيجابت/ثانية.معالجة الإشارات المتكاملة:
• تعمل دوائر إعادة التوقيت واستعادة بيانات الساعة (CDR) المدمجة على مسارات الإرسال والاستقبال على تنظيف وإعادة توليد الإشارات عالية السرعة.الإدارة الموحدة:
• الامتثال الكامل لمواصفات إدارة SFF-8636 عبر واجهة I2C للتحكم والحالة والتشخيصات الشاملة.إطار العمل الخاص بالامتثال:
• مصمم وفقًا لمواصفات InfiniBand Trade Association (IBTA) HDR ويحمل شهادات عالمية رئيسية (CE، FCC، RoHS).لماذا تختار كابلًا بصريًا نشطًا؟

بطاقة الشبكة المضيف أو المحول إلى وحدة QSFP56. في الداخل، يتم تهيئة الإشارات الكهربائية (معادلة، إعادة توقيت) وتستخدم لتشغيل أربعة ليزرات VCSEL عالية السرعة، وتحويل البيانات إلى نبضات ضوئية. تنتقل هذه النبضات عبر الألياف متعددة الأوضاع الأربعة الداخلية عبر مسافة 10 أمتار. في الطرف الآخر، تحول الثنائيات الضوئية المتكاملة الضوء مرة أخرى إلى إشارات كهربائية. ثم يتم تضخيمها وإعادة توقيتها وتعديلها بواسطة دائرة الاستقبال قبل إخراجها إلى الجهاز المتصل. تعد عملية التجديد النشطة هذه أمرًا أساسيًا للحفاظ على سلامة الإشارة على المسافة الممتدة، وهي ميزة أساسية في بنية 200 جيجابت/ثانية AOC.5. تطبيقات النشر

• توصيل محولات الأوراق والعمود الفقري (مثل سلسلة NVIDIA SN3000/SN4000) بسرعة 200 جيجابت إيثرنت داخل الرفوف وعبرها.اتصال HPC وAI Fabric:
• إنشاء روابط داخل هياكل InfiniBand HDR للحوسبة عالية الأداء ومجموعات الذكاء الاصطناعي.اتصالات الخادم الممتدة:
• ربط الخوادم بـ بطاقات NIC الخادم الخاصة بك.توسيع مركز البيانات:
• مثالي للاتصالات التي تتجاوز النطاق العملي لكابلات النحاس السلبية (عادةً >3-5 أمتار) ولكنها لا تتطلب بصريات لمسافات طويلة.تجميع عالي الكثافة:
• النشر في السيناريوهات التي تكون فيها إدارة الكابلات وتدفق الهواء مصدر قلق، حيث أن AOCs أكثر مرونة بشكل عام ولها نصف قطر انحناء أصغر من بدائل النحاس السلبية الضخمة.6. المواصفات الكاملة للمنتج

7. نقاط البيع المميزة

• يحل تحدي الاتصال الشائع بطول 10 أمتار حيث تفشل DACs السلبية وتضيف أجهزة الإرسال والاستقبال المنفصلة التعقيد ونقاط الفشل المحتملة.أداء وتوافق يمكن التنبؤ بهما:
• كحل متكامل تمامًا من NVIDIA، فإنه يضمن أداءً شاملاً عند استخدامه مع محولات NVIDIA المتوافقة و بطاقات الشبكة) يدعمان عامل شكل QSFP56، وسرعات 200 جيجابت/ثانية، ولديهما ميزانية طاقة كافية لـ AOC.الذكاء التشغيلي:
• يسمح DDM المدمج لمشغلي الشبكات بمراقبة صحة الارتباط بشكل استباقي (درجة الحرارة، مستويات الطاقة)، مما يسهل الصيانة الوقائية واستكشاف الأخطاء وإصلاحها بسرعة—وهي ميزة غير موجودة في الكابلات السلبية.تحسين التكلفة الإجمالية:
• في حين أن تكلفة الوحدة الأولية قد تكون أعلى من النحاس السلبي، فإنها غالبًا ما تؤدي إلى انخفاض إجمالي تكلفة الملكية عن طريق تقليل وقت التثبيت، والقضاء على شراء جهاز الإرسال والاستقبال، وتقليل أعطال الارتباط.8. حزمة دعم شاملة

ضمان المنتج:

• مشمول بضمان الشركة المصنعة القياسي من NVIDIA لضمان الجودة.حالة المخزون:
• يعد MFS1S00-H010V جزءًا من مخزوننا المنسق، مدعومًا بالتزام بالمخزون بملايين الدولارات لتوفير توفر موثوق به.خدمات النشر الفني:
• يوفر فريقنا دعمًا للتكامل، مما يساعد على التحقق من التوافق مع طرازات المحولات و بطاقات NIC الخادم الخاصة بك.الدعم المستمر:
• الوصول إلى خدمة العملاء والمساعدة الفنية على مدار الساعة طوال أيام الأسبوع لأي استفسارات تشغيلية.ضمان التسليم العالمي:
• ندير الخدمات اللوجستية لضمان التسليم الفوري والدقيق إلى موقعك في أي مكان في العالم.9. الأسئلة والأجوبة المستهدفة

ج:
نعم، يشير الحرف 'V' إلى إمكانية VPI (Virtual Protocol Interconnect)، مما يؤكد أن بطاقة الشبكة) ميزات تقسيم المنفذ أو التفاوض على السرعة (مثل Rate Select) لخفض سرعة الارتباط. هذه ليست وظيفة الكابل وحده ويجب تكوينها على الجهاز المتصل.س2: كيف تساعد بيانات التشخيص في الممارسة العملية؟

ج:
نعم، يشير الحرف 'V' إلى إمكانية VPI (Virtual Protocol Interconnect)، مما يؤكد أن الكابلات البصرية النشطة وموارد الحوسبة باهظة الثمن.س3: هل يمكن تكوين قطبية الكابل أم أنها ثابتة؟

ج:
نعم، يشير الحرف 'V' إلى إمكانية VPI (Virtual Protocol Interconnect)، مما يؤكد أن س4: ماذا يحدث إذا قمت بثني الكابل بإحكام شديدًا؟

ج:
نعم، يشير الحرف 'V' إلى إمكانية VPI (Virtual Protocol Interconnect)، مما يؤكد أن س5: هل لللاحقة 'V' آثار وظيفية؟

ج:
نعم، يشير الحرف 'V' إلى إمكانية VPI (Virtual Protocol Interconnect)، مما يؤكد أن كابل QSFP56 هذا ممكّن للبرامج الثابتة للعمل في وضعي InfiniBand HDR و200 Gigabit Ethernet، مما يوفر مرونة البروتوكول للبنية التحتية الخاصة بك.10. إرشادات التثبيت والتشغيل

• تحقق من أن كلا الجهازين المتصلين (المحولات، بطاقات الشبكة) يدعمان عامل شكل QSFP56، وسرعات 200 جيجابت/ثانية، ولديهما ميزانية طاقة كافية لـ AOC.سلامة ESD:
• استخدم دائمًا حزام معصم مضاد للكهرباء الساكنة عند التعامل مع الكابل وتثبيته في أقفاص المعدات الحية.تقنية الإدخال/الإزالة:
• أدخل الموصل بشكل مربع في القفص حتى تشعر بالنقر. استخدم علامة السحب المرفقة للاستخراج؛ لا تسحب أبدًا سترة الكابل.الاعتبارات البيئية:
• تأكد من أن بيئة التشغيل تظل ضمن نطاقات درجة الحرارة والرطوبة المحددة. تجنب وضع الكابل بالقرب من مصادر الحرارة أو في ضوء الشمس المباشر.أفضل ممارسات توجيه الكابلات:
• خطط للمسار الذي يبلغ طوله 10 أمتار لتجنب الحواف الحادة ونقاط الضغط ومناطق حركة المرور المرتفعة. استخدم روابط فيلكرو للتثبيت الآمن وغير المدمر.11. الملف الشخصي للشركة
