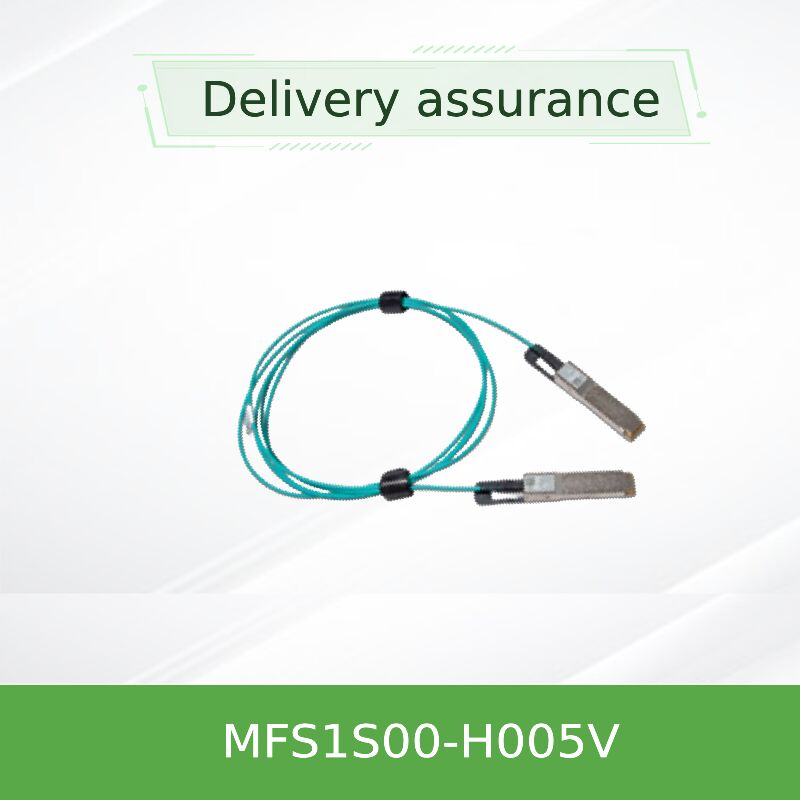

كابل NVIDIA MFS1S00-H005V بطول 5 أمتار QSFP56 نشط بصري بسرعة 200 جيجابت/ثانية لـ InfiniBand HDR و 200 جيجابت إيثرنت | كابل بصري نشط عالي السرعة
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H005V |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 5 متر |
| نموذج: | MFS1S00-H005V | اسم: | كابل Mellanox AOC MFS1S00-H005V كابل بصري نشط يصل إلى 200 جيجابت / ثانية IB HDR QSFP56 5m |
| الكلمة الرئيسية: | ميلانوكس AOC كابل | ||
| إبراز: | كابل NVIDIA QSFP56 البصري النشط بطول 5 أمتار,كابل بصري نشط InfiniBand HDR بسرعة 200 جيجابت/ثانية,كابل Mellanox البصري عالي السرعة,200Gb/s InfiniBand HDR AOC,High-Speed Mellanox Optical Cable |
||
منتوج وصف
نموذج المنتج:MFS1S00-H005Vالكلمات الرئيسية:كابل أوبتيكي نشط، كابل AOC، كابل QSFP56، كابل 200Gb/s InfiniBand، كابل 200GbE
- أداء عالية السرعة 200 جيجابايت / ثانية:يوفر عرض النطاق الترددي الكامل 200Gb / s باستخدام تعديل 4x50G PAM4 ، يدعم كل من InfiniBand HDR و 200 Gigabit Ethernet.
- مدى 5 أمتار مع البصريات النشطةيوفر اتصالًا موثوقًا على مسافة أطول من حلول النحاس السلبية ، مثالية للصلات داخل الرف والصلات بين الرف.
- كفاءة في استخدام الطاقة ويمكن توصيلها بالشاشة الساخنةاستهلاك طاقة نموذجي يبلغ 5.0 واط فقط لكل طرف ، يحتوي على واجهة SFF-8665 QSFP56 القياسية لسهولة إدخال وإزالة.
- سلامة الإشارة المتقدمة:يضمن إعادة التوقيت المتكامل لكل مسار، ووسعة الإخراج القابلة للبرمجة، والتأكيد المسبق نوعية إشارة مثالية وأداء رابط قوي.
- تشخيص رقمي شامليوفر نظام مراقبة التشخيص الرقمي (DDM) المدمج مراقبة درجة الحرارة والجهد والطاقة البصرية والتيار الانحيازي في الوقت الحقيقي لكل ممر.
NVIDIA MFS1S00-H005V هو 5 أمتارالكابل البصري النشط (AOC)مصممة لربط مركز البيانات عالية الأداء. هذا الكابل يدمج واجهات كهربائية QSFP56 في كلا الطرفين مع أجهزة استقبال بصرية متضمنة على أساس VCSEL،القضاء على الحاجة إلى نظارات منفصلة قابلة للشحنتم تصميمه لدعم معدلات بيانات 200Gb / s باستخدام InfiniBand HDR (معدل بيانات عالي) وبروتوكولات إثنر 200 Gigabit.هذا الحل ذو قيمة خاصة للاتصال بالمفاتيح مثل NVIDIA SN3700 و SN4600، أو لربط الخوادم المجهزةبطاقات واجهات الشبكة (بطاقات NIC)عبر المسافات حيث الكابلات السلبية قصيرة.
- معدل البيانات: 200 جيجابايت / ثانية (4x 53.125 جيجابايت PAM4 خطوط)
- البروتوكولات: InfiniBand HDR، 200 جيجابيت إثنتر
- تعديل: تعديل نطاق النبض 4 مستويات (PAM4)
- الطول: 5 أمتار
- واجهة: QSFP56 (متوافقة مع SFF-8665)
- الطاقة: 3.3 فولت، ~ 5.0 واط نموذجية لكل طرف
- درجة حرارة التشغيل: 0°C إلى 70°C
- إعادة التوقيت لكل مسار (Tx & Rx)
- مراقبة التشخيص الرقمي (DDM)
- عرض Rx قابل للبرمجة / التأكيد السابق
- تحديد المعدل (HDR/EDR)
- تصميم قابلة للشحن الساخن
تم بناء هذه الموافقة على أساس تقنيات معيار الصناعة لضمان التشغيل المشترك والموثوقية والأداء العالي.
- المحرك البصري:أجهزة استقبال متعددة الأوضاع القائمة على VCSEL (الليزر المنبعث من سطح التجويف العمودي).
- واجهة كهربائية:تتوافق بالكامل مع QSFP56 MSA (SFF-8665) وواجهة الإدارة (SFF-8636).
- تشفير البيانات:تعديل PAM4 للكفاءة الطيفية العالية ، ودعم معدلات البيانات تصل إلى 53.125 جيجابت لكل مسار.
- الإدارة والتشخيص:واجهة I2C متوافقة مع SFF-8636 الشاملة لـ DDM والتحكم ومراقبة الحالة.
- الامتثال:يلتزم بمواصفات HDR في رابطة التجارة InfiniBand (IBTA) ، RoHS ، ويحمل شهادات السلامة / EMC الرئيسية (CE ، FCC ، CB).
يعمل MFS1S00-H005V كنظام تحويل كهربائي بصري متكامل تمامًا. على الجانب الكهربائي ، يعمل نظام المضيف (المفتاح أوبطاقة الشبكة) يرسل أربعة خطوط من الإشارات الكهربائية عالية السرعة إلى رابط QSFP56 من AOC. داخل وحدة الكابل ، يتم تكييف هذه الإشارات (إعادة التوقيت ،معادلة) ثم تشغيل أربعة ليزر VCSELهذه الإشارات البصرية تنتقل عبر الألياف المتعددة الأوضاع المدمجة على مسافة 5 أمتاروحدة متكاملة أخرى تحتوي على أجهزة الكشف الضوئي تحويل الإشارات البصرية إلى إشارات كهربائية، والتي يتم تعيينها مرة أخرى وإعادة تحضيرها قبل تقديمها إلى المضيف المتلقي. هذا التصميم النشط الكل في واحد يتعامل مع تحديات سلامة الإشارة داخليا،مما يجعلها قوية وبسيطة "بلوغ اند بلاي"AOCحل مقارنة مع مجموعات الكابلات السلبية التي تعتمد بالكامل على أجهزة الاستقبال المضيفة.
- مجموعات الحوسبة عالية الأداء (HPC):الاتصالات المتبادلة ذات الكمون المنخفض لأقمشة InfiniBand HDR التي تربط عقد الحوسبة والتخزين.
- البنية التحتية للذكاء الاصطناعي/التدريب على المعلومات:روابط واسعة النطاق بين خوادم GPU ومفتاحات الورقة / العمود الفقري في مجموعات تدريب التعلم الآلي.
- مركز البيانات التبديل الاتصالات:توصيل NVIDIA SN3700، SN4600، أو غيرها من المفاتيح المتوافقة في 200GbE.
- الاتصال بين الخادم والبديل:مثالية لربط الخوادم مع سرعة عاليةبطاقات واجهة الشبكة(مثل ConnectX-6 أو ConnectX-7 في وضع 200G) إلى مفاتيح أعلى الرف.
- التوزيعات الموسعة:استبدال مؤسسات التشغيل السلبية من النحاس في سيناريوهات تتطلب مسافات تتجاوز 3-4 أمتار مع سلامة إشارة متفوقة.
| المواصفات التقنية MFS1S00-H005V | |
|---|---|
| رقم الطلب | MFS1S00-H005V |
| الوصف | كابل QSFP56 البصري النشط 200Gb/s (AOC) |
| طول الكابل | خمسة أمتار |
| معدل البيانات / البروتوكول | 200 جيجابايت/ثانية (InfiniBand HDR، 200 جيجابايت) |
| تعديل / معدل المسار | PAM4، 53.125 جيجابايت لكل مسار |
| رابط (كلا الطرفين) | تتوافق مع QSFP56 و SFF-8665 |
| الحد الأقصى | ما يصل إلى 100m (MMF) ، 5m لهذا التغيير |
| إمدادات الطاقة | 3.3 فولت |
| استهلاك الطاقة النموذجي | 5.0 واط (في نهاية واحدة، مع إعادة التوقيت) |
| درجة حرارة الحجرة | 0°C إلى +70°C |
| واجهة الإدارة | SFF-8636 (I2C) مع DDM |
| الامتثال | IBTA HDR، SFF-8665/8636, RoHS, CE, FCC |
أطوال أخرى متاحة: 3m (H003V) ، 10m (H010V) ، 15m (H015V) ، 20m (H020V) ، 30m (H030V) ، 50m (H050V) ، 100m (H100V).
- الوصول العالي مقابل DACs السلبية:هذاكابل بصري نشطيصل إلى مسافات تصل إلى 5 أمتار وأكثر مع سلامة إشارة ممتازة، حيث غالبًا ما تواجه كابلات التوصيل المباشر السلبية النحاسية قيودًا كبيرة في الأداء.
- الحل المتكامل للبساطة:يجمع بين أجهزة الاستقبال والكابلات في وحدة واحدة ، مما يقلل من نقاط الفشل ، ويبسط المشتريات ، ويقضي على مخاوف التوافق بين الكابلات البصرية والألياف الفريدة.
- الطاقة والكفاءة الحرارية:عند حوالي 5 واط لكل طرف ، فإنه يوفر حلًا واعٍ للطاقة لربطات عالية السرعة ، مما يساعد على إدارة ميزانيات طاقة مركز البيانات.
- تشخيص قوي:توفر قدرات DDM الشاملة أدوات مراقبة استباقية وإصلاح الأخطاء غير متوفرة مع الكابلات السلبية الأساسية ،تعزيز موثوقية الشبكة وتسهيل صيانة البنية التحتية باستخدام خدمات ذات قيمة عاليةبطاقات الشبكة.
نحن نقدم مجموعة كاملة من الخدمات لدعم نشر الاتصال السريع.
- الضمان:مدعومة بضمان المنتج القياسي لشركة "نفيديا" لضمان الجودة.
- المخزون والتسليم:MFS1S00-H005V متوفر من مخزوننا المليوني الكبير لتحقيق الطلبات السريعة والشحن.
- الاستشارات التقنية:فريق الخبراء لدينا يوفر إرشادات حول توافق النظام، أفضل الممارسات نشر والتكامل مع المفاتيحبطاقات NIC.
- دعم ما بعد البيع:خدمة العملاء 24/7 والدعم الفني للمساعدة في أي تثبيت أو استفسارات تشغيلية.
- التسويق العالمي:نحن نضمن تسليم دقيق وفي الوقت المناسب للعملاء في جميع أنحاء العالم، الاستفادة من أكثر من عقد من الخبرة اللوجستية.
س1: ما هو الفرق بين هذا AOC و DAC السلبي أو كابل الألياف مع أجهزة استقبال منفصلة؟
أ:وAOCمثل MFS1S00-H005V لديه جهاز الاستقبال البصري مدمج بشكل دائم في نهاية الكابل ، مما يخلق وحدة واحدة ، plug-and-play.كابل الألياف مع جهاز استقبال منفصل يتطلب منك شراء وإدارة ثلاثة مكونات منفصلة (مستقيلين + كابل واحد)يسهل AOC النشر ويضمن الأداء.
السؤال الثاني: هل هذا الكابل متوافق مع منافذ 100 جيجابيت إثنتر (100 جيجابيت إثنتر) ؟
أ:تم تصميمه في المقام الأول ل 200Gb / s. ومع ذلك، باستخدام ميزة تحديد المعدل عبر واجهة الإدارة،يمكن تكوينها للعمل بأقل سرعة متوافقة مع بعض أنظمة 100GbE (باستخدام ترميز NRZ)يجب التحقق من التوافق مع مفتاح معين أوبطاقة واجهة الشبكة.
س3: ما نوع المعلومات التشخيصية التي يمكنني قراءتها من هذا الكابل؟
أ:من خلال واجهة I2C (SFF-8636) ، يمكنك مراقبة المعايير في الوقت الحقيقي بما في ذلك: درجة الحرارة ، وجهد التغذية ، وتيار تحيز TX ، وطاقة الخروج TX ، وطاقة الدخول RX لجميع الممرات الأربعة.كما يتم تنفيذ عتبات الإنذار والتحذير.
السؤال 4: ما هو الحد الأدنى لقطر الانحناء للكابل؟
أ:الحد الأدنى لقطر الانحناء في أي مكان على طول الكابل هو 30 مم (حوالي 1.2 بوصة). يمكن أن يضر الانحناء الشديد بالألياف الداخلية ويضعف الأداء.
س5: هل "V" في رقم الجزء (H005V) تعني أي شيء محدد؟
أ:"V" في رقم الجزء عادة ما يشير إلى دعم VPI (Virtual Protocol Interconnect) ، مما يعني أن الكابل قادر على دعم بروتوكولات InfiniBand و Ethernet ،والتي تتوافق مع قدرات HDR و 200Gb/s.
- حماية ESD:على الرغم من أن مجموعة الكابلات قوية، اتبع دائما الاحتياطات القياسية ESD (أشرطة المعصم، محطات العمل الأرضية) عند التعامل مع وتثبيت الكابل في مفتاح أوبطاقة نيكأقفاص.
- التشغيل الساخن:تم تصميم الكابل ليتم توصيله بالبلاك الساخن. ومع ذلك، استشر دائمًا وثائق نظامك للحصول على إرشادات محددة للبلاك الساخن لتجنب أي مشاكل غير متوقعة.
- التعامل الجسدي:تجنب الانحناءات الحادة أو الانحرافات أو السحق أو القوة الشائكة على الكابل. لا تضغط على الكابل بالقرب من الموصلات. استخدم علامة السحب لإدخال / إزالة الكابل نفسه ، وليس الكابل نفسه.
- الحدود البيئيةالعمل ضمن نطاق درجة الحرارة المحددة (0°C إلى 70°C) والرطوبة (5% إلى 85% غير مكثفة). لا تعرض السوائل.
- التنظيف:حافظ على اتصالات QSFP56 الكهربائية نظيفة وخالية من الحطام. استخدم الهواء المضغوط إذا لزم الأمر. لا تستخدم السوائل أو المواد الخشرية على الاتصالات.
