كابل ألياف مقسم NVIDIA MFP7E20-N015 بطول 15 مترًا MPO-12/APC إلى 2x MPO-12/APC متعدد الأوضاع | تقسيم الألياف من 400G إلى 2x200G
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E20-N015 |
| وثيقة: | MFP7E20-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MFP7E20-N015 | شكل المادة: | سلك دائري |
|---|---|---|---|
| سمحت قوة الشد: | 1000N <10000n | إصدار الشهادات: | RoHS, CE, ISO9001, VDE, CCC |
| مادة غمد: | بولي كلوريد الفينيل | طول: | 15m |
| معدل البيانات: | 400 جيجابايت/ثانية | أصل: | الهند / إسرائيل / الصين |
| إبراز: | كابل مقسم الألياف متعدد الأوضاع من NVIDIA,كابل ألياف تقسيم من 400G إلى 200G,كابل مقسم متعدد الأوضاع MPO-12 APC,400G to 200G breakout fiber cable,MPO-12 APC multimode splitter cable |
||
منتوج وصف
نموذج المنتج:MFP7E20-N015الكلمات الرئيسية:كابل تقسيم الألياف ، كابل MPO ، كابل 400G إلى 200G ، كابل fanout ، اتصال مركز البيانات
- ضرب الميناء:ينقسم منفذ تحويل واحد 400G (قناة 4) إلى اثنين من اتصالات الخادم المستقلة 200G (قناة 2) ، مما يحسن استخدام الموانئ.
- الحل الفعال من حيث التكلفة:يقلل من الحاجة إلى منافذ مفتاح وأجهزة البصريات الإضافية ، مما يقلل من تكلفة البنية التحتية الإجمالية لكل خادم متصل.
- الشبكة عالية السرعة جاهزةتم تصميمها خصيصًا لأنظمة NVIDIA البيئية 400GbE / NDR ، والتي تتصل بمحولات ConnectX-7 و BlueField-3 DPUs.
- أداء بصري متفوق:يستخدم موصلات MPO-12/APC مع بريش زاوية لتقليل الانعكاس الخلفي وضمان سلامة الإشارة.
- المدى الممتد 15 متر:يوفر اتصال مرن للتنفيذ بين الرفوف والمسافات المتوسطة داخل مركز البيانات.
NVIDIA MFP7E20-N015 هو خاصة 15 متر السلبيةكابل فاصل الأليافتم تصميمها لنشر مركز البيانات عالي الكثافة. على عكس الكابلات القياسية، هذا هو اختراق أوكابل المخرجمع تشكيل 1: 2 splitter.يحتوي على مرفق MPO-12/APC واحد في نهاية الجذع (لتوصيل إلى منفذ 400G في جهاز التبديل) ومرفقين MPO-12/APC على نهايات الفرع (لتوصيل إلى خوادم اثنين). يستخدم ألياف OM4 متعددة الوسائط 50/125μm في طوبولوجيا التقاطع من النوع B ، مما يتيح التوزيع الفعال لنطاق النطاق الترددي الواحد 400G إلى اثنين من تدفقات 200G ، مما يجعله مثاليامركز البياناتحل لربط مفاتيح عالية السرعة إلى خوادم متعددة.
- التكوين:1x MPO-12/APC (الجذع) إلى 2x MPO-12/APC (فرع) اختراق.
- طول الكابل:15 متر، OM4 50/125μm الألياف متعددة الوسائط.
- خرائط السرعة:تقسيم رابط واحد 400Gb / s (4x100G lane) إلى اثنين من روابط 200Gb / s (2x100G lane).
- سترة الكابلات:سترة مرنة، مستديرة لون الماء LSZH-OFNR
- الأداء البصري:خسارة إدخال منخفضة (≤ 0.356 ديسيبل) ، خسارة عودة عالية (≥ 35 ديسيبل).
- دعم البروتوكول: إنفيني باند NDR/HDR 400/200GbE NVLink
تم تصميم هذا الحل المتقدم لتلبية معايير الصناعة الصارمة للأداء والموثوقية في البيئات المتطلبة.
- معيار الألياف:OM4 الألياف متعددة الأوضاع (IEC 60793-2-10) لسرعة النطاق الترددي العالية والوصول الموسع.
- معايير الجهاز:MPO حسب IEC 61754-7 و ANSI/TIA-604-5.
- التكنولوجيا البولنديةالتواصل الفيزيائي الزاوي (APC) أمر بالغ الأهمية للحفاظ على انخفاض خسارة العودة البصرية في تطبيقات الفاصل.
- تقنية التقسيم:جهاز تقسيم بصري سلبي داخل مجموعة الكابلات، لا حاجة إلى طاقة خارجية.
- السلامة والامتثال:تتوافق مع Telcordia GR-1435, Laser Class 1 (IEC 60825), مع شهادات CB, cTUVus, CE.
هذاكابل التفريق MPOتعمل على مبدأ الانقسام البصري السلبي. تتصل نهاية الجذع (MPO-12 الواحدة) بمستقبل OSFP مزدوج الموانئ 800Gb / s (يعمل في وضع 400G) أو منفذ 400G واحد.داخل مجموعة الكابلات، يتم تقسيم الممرات البصرية الإرسالية الأربعة (Tx) من منفذ التبديل بشكل سلبي: يتم توجيه الممرات 1 و 2 إلى أول رابط فرع لخادم A ،ويتم توجيه الممرات 3 و 4 إلى رابط الفرع الثاني للخادم بيعمل مسار الاستقبال (Rx) بالعكس. وهذا يخلق اثنين من وصلات 200Gb / s كاملة المزدوجة المستقلة (كل تستخدم ألياف 2 لـ Tx و 2 لـ Rx) من منفذ 400Gb / s الأصلي.التقاطع الداخلي (النوع B) وبرقة APC تضمن محاذاة الممر الصحيح والحد الأدنى من تدهور الإشارة عبر كلا المسارين المنقسمين، وهو شرط رئيسي لمؤشر موثوق بهكابل 400G إلى 200G.
التبديل (400G Port) ←[1x MPO-12]───(تقسيم الكابل)───→[2x MPO-12]→ الخادم A (200G)
خادم B (200G)

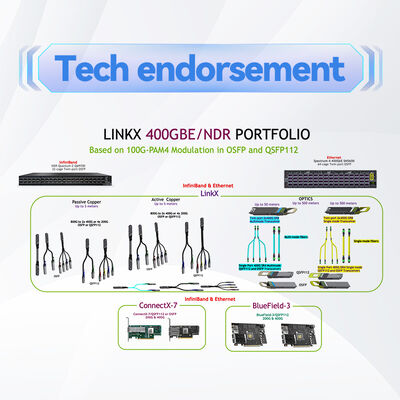

- اتصال خادم عالي الكثافة:ربط منفذ تحويل واحد 400G إلى خوادم اثنين مجهزة بمحولات ConnectX-7 200G أو BlueField-3 ، مما يضاعف بكفاءة كثافة الاتصال.
- تجمعات الذكاء الاصطناعي / ML المُحسّنة من حيث التكلفة:توسيع الاتصالات في مجموعات خادم GPU حيث تتطلب العقد الفردية عرض النطاق الترددي 200G ولكن عدد منافذ التبديل محدود.
- اتصال خادم التخزين:ربط عقدتين للتخزين أو JBOD إلى منفذ تبديل واحد عالي السرعة.
- توحيد أعلى الرف:تقليل عدد منافذ التبديل المطلوبة لكل رف، وتبسيط الكابلات وخفض تكلفة التبديل.
- نشر بطاقة واجهة الشبكة:مثالية للتنفيذ باستخدام عدةبطاقات الشبكة(مثل سلسلة ConnectX-7) حيث يتطلب اختراق الموانئ.
| المواصفات التقنية MFP7E20-N015 | |
|---|---|
| رقم الطلب | MFP7E20-N015 |
| الوصف | MPO-12/APC إلى 2x MPO-12/APC ، كابل الفصل متعدد الأوضاع |
| طول الكابل | 15 متر |
| نوع الألياف / الصف | 50/125 ميكرومتر، OM4 |

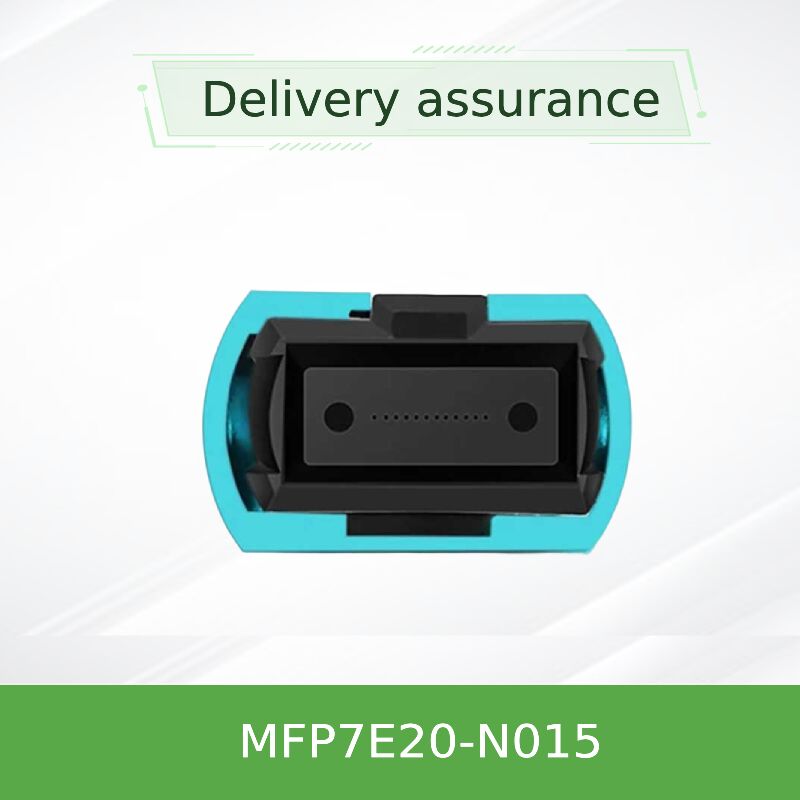

| المرفق (نهاية الجذع) | 1x MPO-12 ، إمرأة ، APC (جسم أخضر) |
| أجهزة الاتصال (أطراف الفرع) | 2x MPO-12، الإناث، APC (جسم أخضر) ، مع علامة "1" و "2" |
| الطوبولوجيا | النوع B (كروس اوفر) مع 1: 2 تقسيم |
| الألياف النشطة (مجموعها) | 8 ألياف (4 Tx و 4 Rx مُرسَمَة عبر فروعين) |
| لون السترة / المادة | أكوا / LSZH-OFNR |
| درجة حرارة العمل | 0°C إلى +70°C |
| أقصى نطاق مدعوم | 50 متر (OM4) |
| خسارة الإدراج (حد أقصى) | ≤ 0.356 ديسيبل (0.35 + 0.0004*15) |
| التطبيق الرئيسي | 400G منفذ التبديل إلى 2x 200G محولات الخادم |
أطوال أخرى متوفرة: 3m، 5m، 7m، 10m، 20m، 30m، 50m.
- الكثافة وتحسين التكلفة:هذاكابل فاصل الأليافيوفر بديلاً أكثر اقتصادية وكفاءة في المساحة لاستخدام منافذ تبديل متعددة وكابلات قياسية لربط خادمين.
- إدارة الكابلات البسيطة:يقلل من فوضى الكابلات عن طريق استبدال كابلين منفصلين بحل واحد لإدارة الاختراق ، وتحسين تدفق الهواء والتنظيم.
- أداء معتمد من NVIDIA:تضمن التوافق والأداء عند استخدامها داخل نظام NVIDIA للتبديل والتكيف ، على عكس حلول الاختراق من طرف ثالث.
- سلبية وموثوق بها:لا يحتوي على أجهزة إلكترونية نشطة، مما يوفر موثوقية أعلى وعدم استهلاك الطاقة مقارنة بالشرائح البصرية النشطة.
نحن نقدم دعمًا شاملًا لحلول التواصل المتقدمة مثل سلسلة MFP7E20.
- الضمان:ضمانات الشركة المصنعة الكاملة لـ (نفيديا) على جميع مجموعات الكابلات
- التوافر:MFP7E20-N015 موجود في مخزوننا المكثف للشحن الفوري لدعم الانتشار السريع.
- دعم التصميم الفني:المهندسين لدينا المساعدة في تخطيط النشر، بما في ذلك التحقق من صحة التبديلبطاقة واجهة الشبكةالتوافق مع تكوينات الاختراق.
- دعم 24/7:خدمة العملاء على مدار الساعة والمساعدة التقنية للتثبيت وإصلاح الأخطاء.
- سلسلة التوريد العالمية:شبكة لوجستية موثوقة تضمن تسليم الكابلات المتخصصة في الوقت المناسب في جميع أنحاء العالم
السؤال 1: ما هي نماذج المفتاح والمحولات المتوافقة مع MFP7E20-N015؟
أ:تم تصميمه لتحويلات NVIDIA مع منافذ OSFP DR8 (400G / NDR) والخوادم المجهزة بمحولات ConnectX-7 أو BlueField-3 باستخدام أجهزة OSFP أو QSFP112 200G.التوافق مع مفتاح محددبطاقة نيكيجب التحقق من النماذج.
السؤال الثاني: هل يمكنني تحقيق سرعة 400 جيجا على جانب الخادم مع هذا الكابل؟
أ:لا. هذا هو كابل اختراق. كل فرع الخادم يوفر ما يصل إلى 200Gb / s. للحصول على 400G إلى خادم واحد، واستخدام كابل MFP7E10 القياسية (غير المجزعة). هذاكابل المخرجهو لمشاركة منفذ 400G بين نقطتين نهاية 200G.
السؤال 3: هل يسبب القسمة أي تدهور في الإشارة أو تأخير؟
أ:يقدم المقسّم البصري السلبي خسارة إدراج ضئيلة وموحدة (المحاسبة عليها في المواصفات). لا يضيف تأخيرًا إلكترونيًا.يبقى أداء الرابط العام ضمن الميزانية لتشغيل 200G الموثوق به على المسافة المحددة.
س4: كيف يمكنني تحديد الفرع الصحيح لكل خادم؟
أ:يتم وضع علامة "1" و "2" على رابطي الفرعين. من أجل الاتساق ، يوصى بتوثيق الخادم الذي يتم توصيله إلى الفرع الموسوم.خريطة الممرات البصرية ثابتة داخل الكابل.
س5: هل يمكنني استخدام هذا مع منفذ QSFP-DD؟
أ:هذا الكابل يستخدم مكونات MPO-12/APCوهو متوافق مع منافذ QSFP-DD فقط إذا تم تعبئتها مع محول OSFP إلى QSFP-DD مناسب أو جهاز استقبال يعرض واجهة MPO-12/APCالاتصال المادي المباشر غير ممكن
- تخطيط التكوين:تأكد من دعم محطة التحويل ومحولات الخادم الخاص بك لوضع الاختراق من 400G إلى 2x200G. راجع وثائق نظام التشغيل للتحويل وبرامج التثبيت للمحول.
- التوافق بين المكونات:يجب أن تكون جميع أجهزة الاستقبال المتصلة من نوع MPO-12/APC (القشرة الخضراء). لا تخلط مع واجهات MPO-12/UPC (القشرة الزرقاء).
- نصف قطر الانحناء وتخفيف التوتر:الحفاظ على نصف قطر الانحناء الحد الأدنى من 30 مم. استخدم تخفيف الضغط المناسب ، وخاصة في نقطة الانقسام وحذاءات الاتصال ، لتجنب الإجهاد على الألياف.
- التنظيف:قم بتنظيف جميع موصلات MPO الثلاثة (جذع واحد ، فرعين) ومنافذ جهاز الاستقبال المقابلة مع منظفات بصرية معتمدة قبل التزاوج.
- مسار التثبيت:تخطيط مسار التوجيه بعناية للكابل الذي يبلغ طوله 15 مترًا وفرعيه ليتجنب التشابك وضمان إدارة الكابلات النظيفة في الرف.
