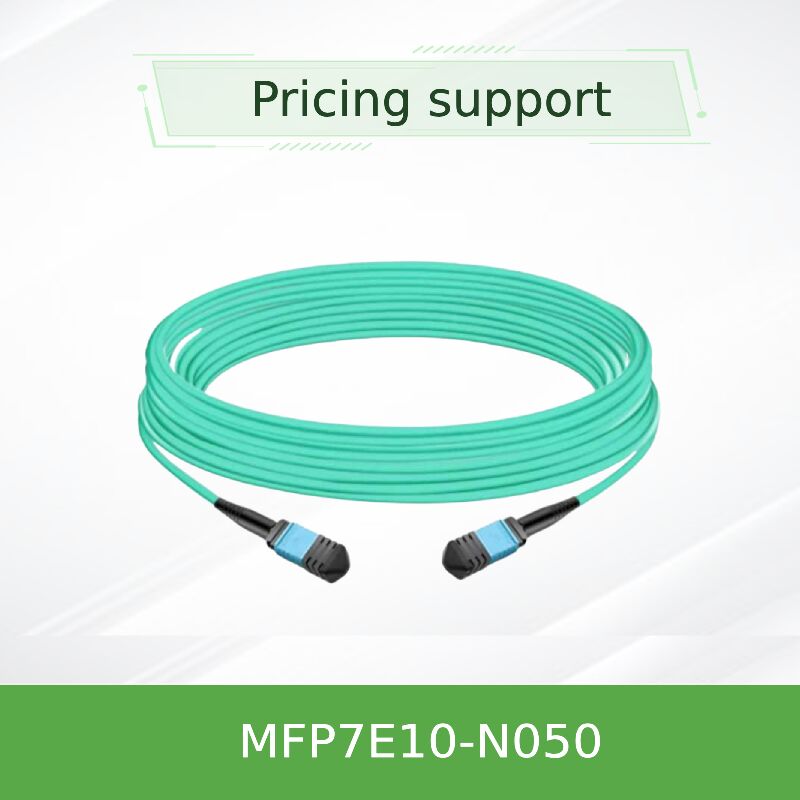

NVIDIA MFP7E10-N050 50m MPO-12/APC إلى MPO-12/APC كابلات الألياف الضوئية متعددة الأوضاع لـ 400G / NDR Maximum Reach Interconnect

Product Model: MFP7E10-N050 | الكلمات الأساسية: كابل الألياف الضوئية، كابل MPO، كابل ألياف ضوئية بطول 50 مترًا، وصلة NDR، كابل طويل المدى

يمثل NVIDIA MFP7E10-N050 أقصى متغير مدى في سلسلة MFP7E10—وهو كابل ألياف ضوئية سلبي عالي الأداء بطول 50 مترًا مصمم لتطبيقات مراكز البيانات التي تتطلب اتصالاً ممتدًا. يتميز تجميع الكابل هذا بموصلات MPO-12/APC على كلا الطرفين ويستخدم أليافًا متعددة الأوضاع OM4 50/125µm في تكوين من النوع B (التقاطع). كحل أساسي للكابلات طويلة المدى، فإنه يتيح اتصالات 400G/NDR موثوقة ومنخفضة الكمون بين المحولات والمحولات والمحولات عبر المسافة القصوى المسموح بها لنشر ألياف الألياف الضوئية متعددة الأوضاع OM4 السلبية. توصيل أرفف المعدات عبر ممرات مختلفة لمركز البيانات.نوع الموصل: خطط لمسار الكابل الكامل قبل التثبيت. استخدم صواني الكابلات ومديريها وتخفيف الضغط المناسب. تجنب التشغيل المتوازي مع كابلات الطاقة كلما أمكن ذلك.طول الكابل والنوع:

• أقصى مسافة مدعومة: يوفر إمكانية الوصول الكاملة البالغة 50 مترًا لألياف الألياف الضوئية متعددة الأوضاع OM4 في تطبيقات 400G.
• غلاف الكابل: غلاف LSZH-OFNR متين ومرن بلون أكوا لتحقيق السلامة والتركيب الأمثل.
• الأداء البصري: مصمم لخفض فقدان الإدخال (≤ 0.37 ديسيبل إجمالي)، وفقدان الإرجاع العالي (≥ 35 ديسيبل).
• دعم البروتوكول:InfiniBand NDR/HDR/EDR
• 400/200/100GbENVLink
• 3. التكنولوجيا والامتثال للمعايير يعتمد حل الربط البيني هذا الممتد المدى على أعلى معايير الصناعة لضمان سلامة الأداء عبر مسافات ممتدة. معيار الألياف: ألياف متعددة الأوضاع OM4 متميزة (IEC 60793-2-10) مُحسّنة لتطبيقات المدى الممتد 400G.

MPO لكل IEC 61754-7 وANSI/TIA-604-5 للأداء الميكانيكي المتسق.

• تقنية التلميع: الاتصال المادي بزاوية (APC) ضروري للحفاظ على جودة الإشارة على أقصى مسافة.
• السلامة والامتثال: الامتثال الكامل لشهادات Telcordia GR-1435 وLaser Class 1 (IEC 60825) وCB وcTUVus وCE.
• المواد البيئية: يتجاوز غلاف LSZH متطلبات السلامة من الحرائق والمتطلبات التنظيمية البيئية.
• 4. مبدأ العمل ومسار الإشارةيعمل كابل الألياف الضوئية هذا الممتد الطول كطريق سريع بصري فعال لنقل البيانات عالي السرعة عبر أقصى المسافات. يضم كل موصل MPO 12 موضعًا للألياف، مع استخدام 8 منها بنشاط للاتصال ثنائي الاتجاه (4 مسارات إرسال و 4 مسارات استقبال). تم تكوينه ككابل من النوع B، فإنه يؤدي تقاطعًا داخليًا دقيقًا حيث تتصل الإشارات الضوئية من مسارات Tx 1-4 في الطرف الأصلي بمسارات Rx 12-9 في الطرف النهائي. يضمن هذا المحاذاة الدقيقة الاقتران الأمثل بين أجهزة الإرسال والاستقبال. يعد التلميع بزاوية 8 درجة لموصلات APC أمرًا بالغ الأهمية بشكل خاص بسرعات 400G/NDR على مسافة تزيد عن 50 مترًا، لأنه يشتت الضوء المنعكس بشكل فعال بعيدًا عن قلب الألياف، مما يحافظ على وضوح الإشارة ويقلل من معدلات خطأ البت—وهي سمة أساسية لأداء الكابلات طويلة المدى الموثوق به.
• ملاحظة الأداء: على مسافة 50 مترًا، يحافظ هذا الكابل على فقدان الإدخال أقل من 0.37 ديسيبل (محسوبًا على أنه 0.35 ديسيبل + 0.0004*50)، مما يضمن بقائه ضمن الميزانية البصرية الصارمة لأجهزة الإرسال والاستقبال 400G/NDR لإنشاء رابط موثوق به.

اتصال الممر المتقاطع لمركز البيانات: توصيل أرفف المعدات عبر ممرات مختلفة لمركز البيانات.نطاق ممتد HPC/Clusters: خطط لمسار الكابل الكامل قبل التثبيت. استخدم صواني الكابلات ومديريها وتخفيف الضغط المناسب. تجنب التشغيل المتوازي مع كابلات الطاقة كلما أمكن ذلك.روابط مركز البيانات على طراز الحرم الجامعي:

• اتصالات ممتدة من التخزين إلى الحوسبة: ربط صفائف التخزين عن بعد بمجموعات الحوسبة داخل مساحات مراكز البيانات الكبيرة.
• 6. المواصفات الفنيةالمواصفات الفنية MFP7E10-N050
• رقم جزء الطلبMFP7E10-N050
• الوصفMPO-12/APC إلى MPO-12/APC، كابل ألياف ضوئية متعددة الأوضاع
• طول الكابل50 مترًا

اتساق بصري فائق:

• 8. الخدمة والدعمنحن نقدم دعمًا شاملاً مصممًا خصيصًا لسيناريوهات النشر ذات المدى الأقصى.
• الضمان: ضمان كامل من الشركة المصنعة مع وثائق كاملة لعمليات النشر الممتدة.المخزون والتسليم المتخصص: يتوفر MFP7E10-N050 من المخزون مع عبوات متخصصة لحماية الكابلات الطويلة أثناء الشحن.
• استشارة التصميم الفني: يقدم خبراؤنا استشارة ما قبل البيع لتخطيط النشر بأقصى مدى، بما في ذلك تحليل ميزانية الارتباط.
• دعم التثبيت: دعم فني على مدار الساعة طوال أيام الأسبوع لمواجهة تحديات التثبيت الخاصة بتشغيل الكابلات الطويلة وعمليات النشر الممتدة.

شحن مُدار مع معالجة دقيقة لتوصيل الكابلات طويلة الطول في جميع أنحاء العالم.

• 9. الأسئلة الشائعة (FAQ)س1: هل MFP7E10-N050 قادر حقًا على دعم 400G على مسافة 50 مترًا؟
• أ: نعم. تم تصميم واختبار كابل الألياف الضوئية بطول 50 مترًا هذا خصيصًا لدعم 400GbE وNDR 400Gb/s InfiniBand عبر مسافة 50 مترًا كاملة عند استخدامه مع ألياف الألياف الضوئية متعددة الأوضاع OM4 المتوافقة وأجهزة الإرسال والاستقبال NVIDIA.
• س2: ماذا يحدث إذا كنت بحاجة إلى أكثر قليلاً من 50 مترًا؟أ:
• بالنسبة للمسافات التي تزيد عن 50 مترًا، يجب مراعاة حلول بديلة مثل الكابلات الضوئية النشطة (AOCs) أو الألياف أحادية الوضع مع أجهزة الإرسال والاستقبال المناسبة. يعتمد حد الـ 50 مترًا على الميزانية البصرية للحلول متعددة الأوضاع السلبية بسرعات 400G.س3: هل هناك متطلبات معالجة خاصة لكابل ألياف بطول 50 مترًا؟
• أ: نعم. يتطلب هذا الكابل طويل المدى معالجة دقيقة. استخدم بكرات الكابلات للنشر، وتجنب الالتواء أو الانحناء، والحفاظ على الحد الأدنى لنصف قطر الانحناء (30 مم)، والتخطيط للمسار بدقة لمنع نقاط الإجهاد. يوصى بالتركيب الاحترافي.

أ:
بعد التثبيت، قم بإجراء اختبار فقدان إدخال الارتباط للتحقق من أن القناة الكاملة تفي بمتطلبات جهاز الإرسال والاستقبال.تخطيط مسار الكابل:أ: يخضع كل MFP7E10-N050 لاختبار شامل للمصنع بما في ذلك قياس فقدان الإدخال من طرف إلى طرف لجميع الألياف النشطة الثمانية، والتحقق من فقدان الإرجاع، واختبار الاستمرارية للتأكد من أنه يلبي مواصفات أداء NVIDIA الصارمة قبل الشحن.

10. الاحتياطات وإرشادات المناولة
بعد التثبيت، قم بإجراء اختبار فقدان إدخال الارتباط للتحقق من أن القناة الكاملة تفي بمتطلبات جهاز الإرسال والاستقبال. تأكد من أن مسافة الارتباط الخاصة بك لا تتجاوز 50 مترًا لضمان التشغيل الموثوق به ضمن الميزانية البصرية.

يوصى بالتركيب الاحترافي:
بعد التثبيت، قم بإجراء اختبار فقدان إدخال الارتباط للتحقق من أن القناة الكاملة تفي بمتطلبات جهاز الإرسال والاستقبال.تخطيط مسار الكابل: خطط لمسار الكابل الكامل قبل التثبيت. استخدم صواني الكابلات ومديريها وتخفيف الضغط المناسب. تجنب التشغيل المتوازي مع كابلات الطاقة كلما أمكن ذلك.إدارة نصف قطر الانحناء:

حافظ بدقة على الحد الأدنى لنصف قطر الانحناء البالغ 30 مم طوال مسار الكابل بأكمله، خاصة عند الزوايا ونقاط الدخول/الخروج.
بعد التثبيت، قم بإجراء اختبار فقدان إدخال الارتباط للتحقق من أن القناة الكاملة تفي بمتطلبات جهاز الإرسال والاستقبال. احتفظ بأغطية الغبار حتى تكون جاهزًا للتثبيت. نظف موصلات الكابلات وأجهزة الإرسال والاستقبال باستخدام الأدوات المعتمدة قبل التزاوج، وهو أمر مهم بشكل خاص للكابلات الطويلة حيث يكون هامش الإشارة أمرًا بالغ الأهمية.

الاختبار والشهادة:
بعد التثبيت، قم بإجراء اختبار فقدان إدخال الارتباط للتحقق من أن القناة الكاملة تفي بمتطلبات جهاز الإرسال والاستقبال.11. مقدمة عن الشركة
