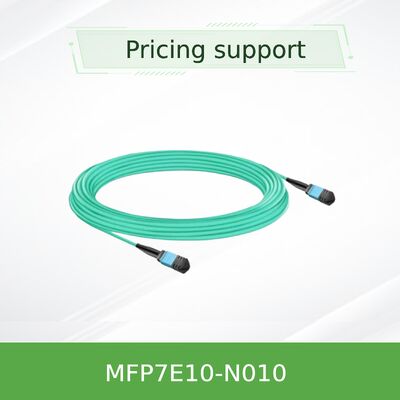

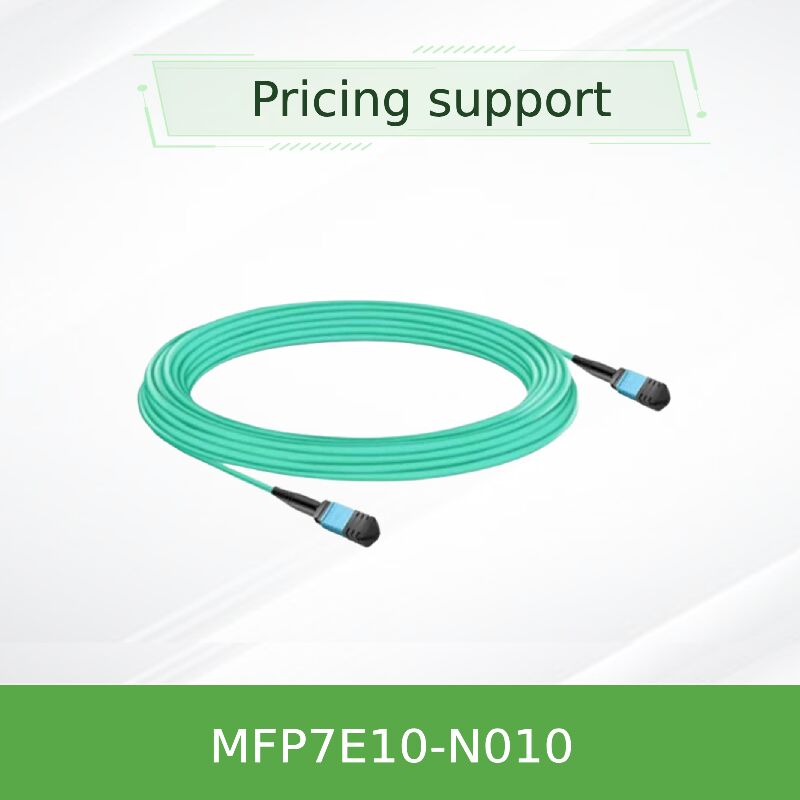

NVIDIA MFP7E10-N010 10m MPO-12/APC إلى MPO-12/APC كابلات الألياف الضوئية متعددة الأوضاع لـ 400G / NDR InfiniBand & Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N010 |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| يكتب: | كابل الألياف السلبية | طول الكابل: | 10 أمتار |
| نموذج: | MFP7E10-N010 | اسم: | كابل الألياف السلبية Mellanox AOC MFP7E10-N010 MMF MPO12 APC إلى MPO12 APC 10m |
| الكلمة الرئيسية: | كابل ميلانوكس | ||
| إبراز: | NVIDIA 10m MPO-12 كابل الألياف البصرية,كابلات الألياف الضوئية متعددة الأوضاع لـ 400G Ethernet,كابل MPO-12/APC لـ InfiniBand NDR,Multimode fiber optic cable for 400G Ethernet,MPO-12/APC cable for InfiniBand NDR |
||
منتوج وصف
نموذج المنتج:MFP7E10-N010الكلمات الرئيسية:كابلات الألياف الضوئية، كابلات MPO، اتصال 400G، كابلات NDR، ألياف مركز البيانات
- مدى 10 أمتاريوفر اتصالًا مثاليًا للتنفيذات داخل الرف و بين الرف داخل مراكز البيانات.
- 400G/NDR عالية السرعة جاهزة:تم تصميمها خصيصا لنظام إنفيني باند 400GbE و 400Gb / s NDR.
- أداء بصري متفوق:موصلات MPO-12/APC مع البولندية الزاوية تقلل من الانعكاس الخلفي لتحقيق أقصى قدر من سلامة الإشارة.
- بناء صلب وآمن:يحتوي على سترة مرنة من نوع LSZH (Low Smoke Zero Halogen) لسهولة التثبيت وتعزيز السلامة من الحرائق.
- الموثوقية المعتمدة:تم اختبارها من المصنع لضمان التوافق مع مفاتيح NVIDIA ومحولاتها.
NVIDIA MFP7E10-N010 هو الجودة الممتازة من 10 أمتار السلبيةكابلات الألياف الضوئيةمصممة لربط مركز البيانات ذو الكثافة العالية وعرض النطاق الترددي العالي.تستخدم مجموعة الكابلات هذه مكونات MPO-12/APC على كلا الطرفين وتضم ألياف OM4 متعددة الأوضاع 50/125μm مثبتة في طوبولوجية نوع B (crossover)إنه بمثابة نقطة حاسمة400G الترابطمكون، يتيح روابط نقطة إلى نقطة موثوقة منخفضة التأخير بين أجهزة الاستقبال البصرية 400/800Gb / s في معدات شبكة NVIDIA.
- نوع الجهاز:MPO-12، زاوية البولندية (APC) ، إمرأة في كلا الطرفين.
- طول الكابل ونوعه:ألياف متعددة الوسائط 10 متري OM4 50/125μm، نوع B.
- الحد الأقصى للمسافة المدعومةحتى 50 متر مع ألياف OM4، مثالية للوصول الموسع داخل صفوف مراكز البيانات.
- سترة الكابلات:سترة مرنة، مستديرة لون الماء LSZH-OFNR
- الأداء البصري:خسارة الإدراج ≤ 0.35 ديسيبل + 0.0004 × الطول، خسارة العودة ≥ 35 ديسيبل.
- دعم البروتوكول: في InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink
هذا الحل للاتصالات مبني على المعايير المثبتة في الصناعة لضمان الأداء والتشغيل المشترك.
- معيار الألياف:OM4 الألياف متعددة الأوضاع (IEC 60793-2-10)
- معايير الجهاز:MPO حسب IEC 61754-7 و ANSI/TIA-604-5.
- التكنولوجيا البولنديةالاتصال الفيزيائي الزاوي (APC) للحد من خسارة العودة البصرية.
- السلامة والامتثال:تتوافق مع Telcordia GR-1435, Laser Class 1 (IEC 60825), مع شهادات CB, cTUVus, CE.
- مواد بيئية:سترة (إل إس زي إتش) تلبي قوانين صارمة للسلامة من الحرائق والسموم
هذا السلبيكابل MPOتعمل كطريق سريع بصري دقيق. داخل كل رابط MPO ، هناك 12 موقف الألياف ، مع 8 نشطة للاتصالات ثنائية الاتجاه (4 خطوط إرسال ، 4 خطوط استقبال). تم تصميمها ككابل من النوع B ،انه يعبر داخليا إرسال واستقبال أزواجعلى وجه التحديد، يتم توجيه الإشارة البصرية من مسار Tx 1 في نهاية واحدة إلى مسار Rx 12 في الطرف الآخر.هذا التوجيه المتقاطع الدقيق يضمن أن الليزر المرسلة مرتبطة بشكل صحيح مع أجهزة الكشف الضوئي المستقبلةوجه نهاية الزاوية 8 ° من رابط APC أمر بالغ الأهمية عند سرعات 400G لأنها تحرف الضوء المنعكس بعيدا عن قلب الألياف ،الحفاظ على وضوح الإشارة وتقليل الأخطاءكابل NDR.
- مركز البيانات النسيج العمودي:ربط مفتاح 400G عبر الرفوف ضمن صف واحد.
- مجموعات الحوسبة عالية الأداء:تشكيل روابط بطء منخفض بين عقد الحوسبة والتخزين في شبكات NDR InfiniBand.
- البنية التحتية للذكاء الاصطناعي/التدريب على المعلومات:توفير اتصال واسع النطاق بين خوادم GPU ومفاتيح التجميع.
- شبكات منطقة التخزين (SAN):ربط صفائح التخزين بشبكات عالية السرعة عبر NVMe over Fabrics (NVMe-oF).
- التبديل إلى وصلات بطاقة واجهة الشبكة:توصيل المفاتيح العلوية إلى الخوادم المجهزة بمحولات ConnectX-7 أو BlueField-3 DPUs.
| المواصفات التقنية MFP7E10-N010 | |
|---|---|
| رقم الطلب | MFP7E10-N010 |
| الوصف | MPO-12/APC إلى MPO-12/APC، كابلات الألياف متعددة الأوضاع |
| طول الكابل | 10 أمتار |
| نوع الألياف / الصف | 50/125 ميكرومتر، OM4 |
| الاتصالات (كلا الطرفين) | MPO-12، إمرأة، APC البولندية (جسم أخضر) |
| الطوبولوجيا | النوع B (كروس اوفر) |
| الألياف النشطة | 8 ألياف (4 Tx، 4 Rx في كل اتجاه) |
| لون السترة / المادة | أكوا / LSZH-OFNR |
| درجة حرارة العمل | 0°C إلى +70°C |
| نصف قطر الانحناء | الحد الأدنى 30 مم |
| السرعات المدعومة | NDR 400G، HDR 200G، EDR 100G، 400/200/100GbE |
| أجهزة الاستقبال المتوافقة | NVIDIA OSFP DR8 (MMA4Z00-NS) ، QSFP112 400G |
ملاحظة: متوفر أيضا في أطوال من 3m إلى 50m (MFP7E10-N003 إلى MFP7E10-N050).
- التكامل مع النظام الإيكولوجي المعتمد:على عكس العلامة العامةكابلات الألياف، تم اختبار هذا المنتج وضمان عمله بسلاسة في النظام البيئي للشبكات NVIDIA ، مما يقلل من مخاطر النشر.
- تصميم مضاد للمستقبليضمن بريش APC وألياف OM4 الاستعداد لل 400G الحالي والتقدم في السرعة في المستقبل ، مما يحمي استثمارات البنية التحتية.
- جودة البناء المتفوقة والاتساق:تقديم ضوابط التصنيع الصارمة والاختبار من نهاية إلى نهاية أداء موثوق به وخفض التكلفة الإجمالية للملكية من خلال تقليل فشل الروابط.
- مثالي لتطبيقات الوصول المتوسط:يملأ طول 10 أمتار فجوة حاسمة بين كابلات DAC القصيرة والبصريات بعيدة المدى ، مما يوفر حلًا فعالًا من حيث التكلفة لتخطيطات مراكز البيانات الشائعة.
نحن نقدم دعمًا شاملًا لجميع منتجاتنا، لضمان تجربة عملاء سلسة.
- الضمان:ضمان كامل من الشركة المصنعة مع كل وحدة
- المخزون والتسليم:الـ MFP7E10-N010 موجود في مخزوننا المكثف بـ 10 ملايين دولار لأجل الشحن السريع وتلبية الطلبات الكبيرة.
- الخبرة التقنية:فريقنا المتخصص يقدم استشارات التصميم قبل البيع والدعم التقني 24/7 بعد البيع.
- الشبكة العالمية للخدمات اللوجستية:نحن نضمن تسليم موثوق به ومتبع للعملاء في جميع أنحاء العالم مدعومين بأكثر من عقد من الخبرة في توزيع الأجهزة العالمية
س1: ما هي الأجهزة التي يتوافق معها كابل MFP7E10-N010؟
أ:هذاألياف مركز البياناتيتوافق الكابل مع أي جهاز مجهز بمحامل MPO-12/APC ، وتحديداً مفاتيح NVIDIA ومحولات ConnectX-7 و BlueField-3 DPUs باستخدام أجهزة الاستقبال 400G OSFP أو QSFP112 المدعومة.
السؤال 2: هل يمكنني استخدام هذا الكابل للاتصالات 200GbE أو 100GbE؟
أ:نعم. الكابل متوافق مع المستقبل. عند استخدامه مع 200G (HDR) أو 100G (EDR/100GbE) المناسبة، فإنه سيعمل في تلك السرعات المنخفضة دون مشكلة.
س3: ما هو الفرق بين هذا والكابل البصري النشط (AOC) ؟
أ:هذا سلبيكابلات الألياف الضوئيةيحتوي على الألياف البصرية فقط ويتطلب مُستقبلات بصرية منفصلة قابلة للتوصيل. يحتوي AOC على مُستقبلات مثبتة بشكل دائم في كلا الطرفين.الحلول السلبية مثل هذه توفر مرونة أكبر واختيار جهاز الاستقبال.
السؤال 4: كيف يمكنني تحديد رابط MPO-12/APC؟
أ:عادة ما يكون لموصلات NVIDIA MPO-12/APCأخضرعلى النقيض من ذلك، MPO-12/UPC الموصولات (لسرعات أقل) عادة ما يكونالأزرقلا تخلطهم
س5: هل التنظيف ضروري قبل التثبيت؟
أ:بالتأكيد، لضمان أداء مثالي ومنع الأضراردائما تنظيف الحاجز MPO على كل من نهاية الكابل ومصدر جهاز الاستقبال باستخدام منظف بصري معتمد قبل التزاوج الاتصال.
- التوافق بين المكونات:تأكد من أن أجهزة الإرسال تستخدم واجهات MPO-12/APC، إجباري الاتصال بمنفذات MPO-UPC سيؤدي إلى تلف دائم.
- الحدود البيئيةالالتزام بمستويات درجة حرارة التشغيل والتخزين / الرطوبة المحددة للحفاظ على الأداء وطول العمر.
- الاحتياطات المتعلقة بـ ESD:استخدمي دائماً حزام معصم إيه إس دي عند التعامل مع جهاز الاستقبال الذي يتم توصيله بهذا الكابل، لأنها حساسة للستاتيك.
- التعامل الجسدي:تجنب الانحناءات الضيقة (حافظ على نصف قطرها > 30 ملم) ، والانحناءات الحادة، والسحب المفرط، أو سحق الكابل. استخدم إدارة الكابل المناسبة.
- الشهادات:تفاصيل الشهادات التنظيمية الكاملة (FCC ، CE ، إلخ) متوفرة عند الطلب من فريق الدعم الفني لدينا.
