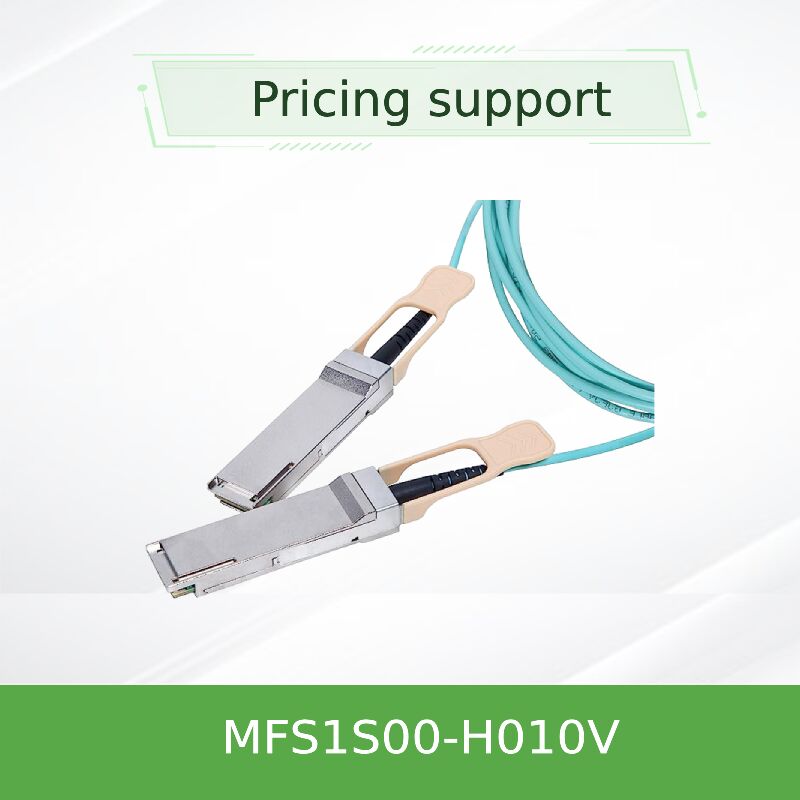

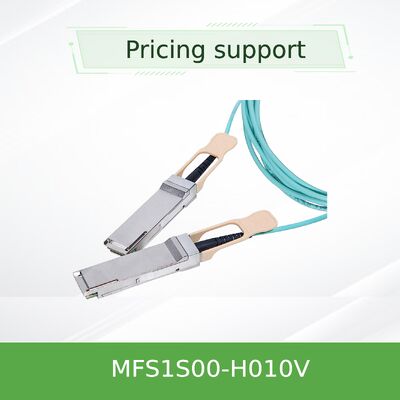

Mellanox MFS1S00-H010V كابل بصري نشط QSFP56 بسرعة 200 جيجابت/ثانية بطول 10 أمتار، نطاق ممتد لشبكات مراكز البيانات
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFS1S00-H010V |
| وثيقة: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| التوفر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 10 أمتار |
| نموذج: | MFS1S00-H010V | اسم: | MFS1S00-H010V كابل Mellanox البصري النشط يصل إلى 200 جيجابايت/ثانية IB HDR QSFP56 كابل Mellanox AOC |
| الكلمة الرئيسية: | كابل ميلانوكس | ||
| إبراز: | كابل بصري نشط Mellanox QSFP56,كابل شبكة مركز بيانات بسرعة 200 جيجابت/ثانية,كابل بصري بمدى ممتد بطول 10 أمتار,200Gb/s data center network cable,10m extended reach optical cable |
||
منتوج وصف
...MFS1S00-H010Vهو كابل بث 10 أمتار مُصمّم لبيئات مركز البيانات ذات الطلب 200 جيجابايت.تعمل كربط بين بطاقات الشبكة عالية الأداء ويتم التعرف عليها أيضًا بواسطة الاسم المستعارmq9700، يستخدم البصريات المتقدمة VCSEL للتغلب على قيود المسافة من كابلات النحاس.بنيات شبكة ذات نطاق نطاق واسع عالية عبر رفات الخوادم وصفوف المفاتيح.
- مدى 10 أمتارمثالية للاتصالات داخل وبين الرفوف المجاورة ، مما يوفر مرونة تخطيط أكبر من DAC القصيرة.
- عرض النطاق الترددي 200 جيجابايت/ثانية:يوفر معدل تسليم إجمالي 200 جيجابايت / ثانية باستخدام 4x 50 جيجابايت / ثانية PAM4 خطوط ل InfiniBand HDR و 200GbE.
- التشخيص المتكامل:يوفر مراقبة التشخيص الرقمي الشاملة (DDM) بيانات في الوقت الحقيقي عن الطاقة البصرية ودرجة الحرارة والجهد لكل ممر.
- تشغيل طاقة منخفضة:استهلاك طاقة نموذجي يبلغ 5.0 واط لكل طرف، مما يحسن كفاءة استخدام الطاقة في عمليات النشر الكثيفة.
- صلبة ومتوافقة:الامتثال الكامل لمعايير SFF-8665 (QSFP56) و SFF-8636 (الإدارة) و RoHS.
- الوسيلة الميسرة للضغط على الساخن:يدعم إدخال و إزالة آمنة بدون توقف النظام
يتضمن هذا المنتج تقنية الارتباط المتطورة. استنادًا إلى عامل الشكل QSFP56 (SFF-8665) ، فإنه يدمج أربعة مُستقبلات بصرية مستقلة 50G PAM4 على أساس VCSEL.يتم تنفيذ الإدارة عبر واجهة SFF-8636 I2C الموحدة، مما يتيح ميزات متقدمة مثل إعادة التوقيت لكل مسار وتكييف الإشارة القابل للبرمجة.mq9700المسلسل يوفر سلامة إشارة ثابتة عالية الوفاء.
تعمل AOC كتمديد متكامل للواجهة الكهربائية للنظام المضيف. تشغل الإشارات الكهربائية من منفذ QSFP56 الليزر VCSEL المدمج ،تحويل البيانات إلى نبضات ضوئية تمر عبر الألياف المتعددة الأوضاع الداخليةفي الطرف الآخر، تحويل أجهزة الكشف الضوئي الإشارات البصرية إلى إشارات كهربائية. كل شريط يحتوي على استرداد البيانات الساعة (CDR) لتنظيف وإعادة توقيت الإشارة،تعويض الارتعاش والتخفيف على مسافة 10 أمتار.
- أنسجة InfiniBand Cross-Rack:ربط عقد الحوسبة أو التخزين عبر رفوف متعددة داخل مجموعة HDR.
- اتصالات الأوراق العمود الفقري الممتدةمثالية لترابطات 200GbE بين مفاتيح الأوراق والعمود الفقري التي ليست في رفوف مجاورة.
- أنظمة التخزين الموزعة:ربط أجهزة التحكم في التخزين مع JBODs أو صفوف التبديل الكامل على مسافات أطول داخل نفس الصف.
- الحوسبة عالية الأداء (HPC):ربط عقد الحوسبة والأنظمة الفرعية لإدخال وإخراج في مجموعات واسعة النطاق.
| نموذج المنتج | MFS1S00-H010V |
|---|---|
| عامل الشكل / الواجهة | تتوافق مع QSFP56 و SFF-8665 |
| البروتوكولات المدعومة | 200 جيجابايت InfiniBand HDR، 200 جيجابيت إثنتر |
| طول الكابل | 10 أمتار |
| معدل البيانات لكل مسار | ما يصل إلى 53.125 GBd (PAM4) |
| أقصى نطاق تشغيلي | حتى 100 متر على OM4 MMF |
| استهلاك الطاقة النموذجي | 5.0 واط (في نهاية واحدة ، إعادة تشغيل) |
| درجة حرارة العمل | 0°C إلى 70°C (الحالة) |
| الامتثال الرئيسي | SFF-8636، RoHS، CE، FCC الفئة A، IEC 60825-1 الفئة 1 ليزر |
- النطاق الأمثل للاتصال داخل الصف:يعد طول 10 أمتار "البقعة الحلوة" للعديد من الاتصالات عبر الرف ، وتجنب تكلفة وتعقيد جهازات الاستقبال المنفصلة وكابلات التصحيح.
- سلامة إشارة متفوقةيضمن إعادة التوقيت المدمج في كل ممر إشارة نظيفة وقوية في كلا الطرفين ، مما يقلل من معدلات خطأ البت على مستوى النظام (BER).
- انخفاض التكلفة الإجمالية للملكية (TCO):يسهل الوزن المنخفض و نصف قطر الانحناء الأصغر مقارنة بـ DACs النحاسي التثبيت وتقليل الضغط على منافذ التبديل.
- إدارة الشبكة الاستباقية:تتيح قدرات DDM للمسؤولين مراقبة صحة الكابلات وتنبؤ بالفشل المحتمل.
- الاحتياطات المتعلقة بـ ESD:استخدمي دائماً تدابير مضادة للستاتيكية، فالموصولات حساسة للتفريغ الكهربائي.
- نصف قطر الانحناء:الحفاظ على نصف قطر الانحناء لا يقل عن 30 ملم أثناء التثبيت وفي المواقف الثابتة.
- العناية بالمتصلات:ابقي الغطاء الوقائي حتى تكون جاهزة للتركيب تجنب لمس الفتحات البصرية
- التوافق مع النظام:تأكد من أن بطاقة التبديل أو المحول الخاصة بك تدرج بشكل خاص التوافق مع "200G QSFP56 AOCs" أو "InfiniBand HDR AOCs".
- وضع الطاقة:يبدأ الكابل في وضع طاقة منخفضة. يجب على نظام المضيف تمكين وضع السرعة العالية عبر دبوس LPMode أو إعدادات I2C للعمل الكامل.
