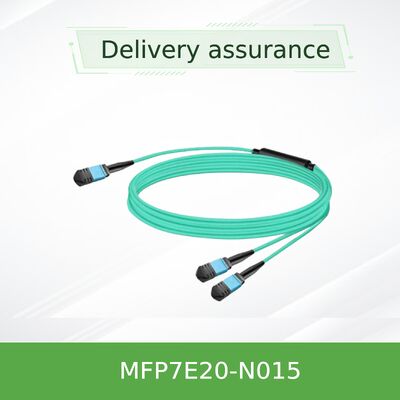

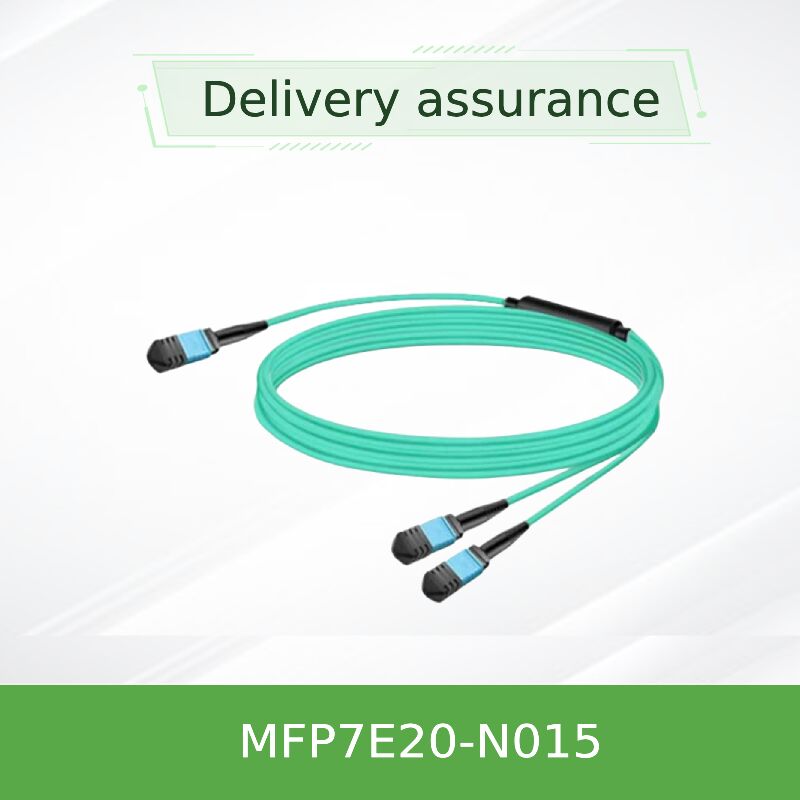

NVIDIA MFP7E20-N015 15m MPO APC 1: 2 كابل تقسيم الألياف للاتصال المتقطع بمركز البيانات 400G / NDR
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E20-N015 |
| وثيقة: | MFP7E20-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الموديل: | MFP7E20-N015 | شكل المواد: | سلك مستدير |
|---|---|---|---|
| سمحت قوة الشد: | 1000N <10000n | إصدار الشهادات: | RoHS, CE, ISO9001, VDE, CCC |
| مادة غمد: | بولي كلوريد الفينيل | طول: | 15m |
| معدل البيانات: | 400 جيجابايت/ثانية | أصل: | الهند / إسرائيل / الصين |
| إبراز: | NVIDIA 15m MPO كابل تقسيم الألياف,كابل انفصال مركز البيانات 400G,جهاز تقسيم الألياف NDR مع ضمان,400G data center breakout cable,NDR fiber splitter with warranty |
||
منتوج وصف
قم بتحسين كثافة منفذ شبكتك عالي السرعة باستخدام NVIDIA MFP7E20-N015، وهو كابل مقسم بصري سلبي بطول 15 مترًا. يعمل هذا الحل على تقسيم واجهة OSFP مزدوجة المنفذ التي تدعم 800G بكفاءة إلى وصلتي 400G مستقلتين، مما يربط مباشرة بأجهزة مثل محولات شبكة NVIDIA ConnectX-7 و BlueField-3 DPUs. يتميز بموصلات MPO-12/APC منخفضة الفقد، وغلاف LSZH مرن، وتصميم متقاطع من النوع B، ويوفر اتصالاً موثوقًا وعالي الأداء لبيئات مراكز البيانات التي تتطلب 400GbE و NDR InfiniBand.
NVIDIA MFP7E20-N015 هو كابل ألياف ضوئية متعدد الأوضاع يتم إنهاؤه في المصنع ومصمم لهندسات الشبكات عالية الكثافة وعالية النطاق الترددي. إنه بمثابة مكون توصيل داخلي سلبي حاسم، مما يتيح لمنفذ مفتاح عالي الجذر أن يخدم نقطتي نهاية منخفضتين. هذا ضروري لبناء شبكات العمود الفقري والأوراق، ومجموعات الذكاء الاصطناعي/التعلم الآلي، والعمود الفقري للتخزين، حيث تكون زيادة فائدة منفذ التبديل أمرًا بالغ الأهمية. الكابل جزء من نظام بيئي معتمد لحلول الشبكات عالية الأداء من NVIDIA.
- تكوين التقسيم: طوبولوجيا مقسم 1xMPO-12 إلى 2xMPO-12 لمضاعفة المنفذ.
- دعم عالي السرعة: مصمم لبروتوكولات 400 Gigabit Ethernet و NDR (400G) InfiniBand.
- موصلات متميزة: موصلات MPO-12 مع تلميع بزاوية 8 درجات (APC) لتقليل الانعكاس البصري الخلفي (≥35 ديسيبل RL).
- الأسلاك المرفقة المباشرة: ينفذ خريطة ألياف من النوع B (متقاطعة)، مما يتيح الاتصال المباشر بين جهاز الإرسال والاستقبال.
- بناء متين وآمن: يتميز بغلاف LSZH-OFNR مرن بلون مائي مقاوم للهب ومنخفض الدخان.
- ضمان الجودة: يتم تصنيعه وفقًا لمعايير IEC 61754-7 و Telcordia GR-1435، مما يضمن الموثوقية.
يدمج هذا الكابل تقنيات بصرية وميكانيكية مثبتة لضمان التشغيل البيني والأداء:
- الألياف: 50/125µm OM4 متعدد الأوضاع (لطول 15 مترًا)
- الموصل: MPO-12 لكل IEC 61754-7
- التلميع: APC (اتصال فيزيائي بزاوية)
- الطوبولوجيا: النوع B (متقاطع)
- فقدان الإدخال: ≤ 0.356 ديسيبل (لكل صيغة: 0.35 + 0.0004*L)
- فقدان العودة: ≥ 35 ديسيبل
- أقصى مدى للقناة: حتى 50 مترًا (مع لوحات التصحيح)
- درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية
- سلامة الليزر: الفئة 1 (IEC 60825-1، CDRH)
- تصنيف الغلاف: LSZH (منخفض الدخان خالٍ من الهالوجين)، OFNR
- EMC/السلامة: CE، FCC Class A، cTUVus
- دعم البروتوكول: إيثرنت، InfiniBand، NVLink
يعمل الكابل كمقسم بصري سلبي. يتصل موصل MPO "الجذري" الفردي بجهاز إرسال واستقبال OSFP مزدوج المنفذ في مفتاح (مثل NVIDIA MMA4Z00-NS). يقدم جهاز الإرسال والاستقبال هذا إشارة مجمعة تبلغ 800G عبر 8 مسارات بصرية. داخل مجموعة الكابلات، يتم تقسيم هذه الألياف النشطة الثمانية فعليًا إلى مجموعتين متميزتين من 4 ألياف لكل منهما. يتم توجيه كل مجموعة إلى أحد موصلي MPO "الورقة" الاثنين. تنتهي هذه الأوراق في أجهزة إرسال واستقبال OSFP أو QSFP112 قياسية ذات منفذ واحد تقع في الخوادم أو أجهزة التخزين. الـ أسلاك متقاطعة من النوع B أمر بالغ الأهمية: فهو يضمن أن مسار الإرسال (Tx) من الدبوس 1 على جهاز الإرسال والاستقبال الخاص بالمفتاح يتوافق بشكل صحيح مع مسار الاستقبال (Rx) على الدبوس 12 من جهاز الإرسال والاستقبال الخاص بالخادم، والعكس صحيح، مما يتيح الاتصال المزدوج الكامل دون وحدات توصيل خارجية.
- تجميع مركز البيانات: توصيل مفاتيح العمود الفقري/التجميع عالية السعة (بمنافذ 800G) بمفاتيح أعلى الرف (ToR) متعددة أو خوادم عالية الأداء.
- الذكاء الاصطناعي والحوسبة عالية الأداء: توفير اتصال كثيف من مفاتيح الشبكة إلى عقد الحوسبة المجهزة بـ 400G بطاقات الشبكة (مثل ConnectX-7) في مجموعات GPU للتدريب والمحاكاة الموزعة.
- الشبكات المفرطة التقارب والتخزين: تسهيل روابط عالية النطاق الترددي لنشر NVMe-over-Fabrics (NVMe-oF) بين صفائف التخزين وخوادم الحوسبة.
- البنية التحتية السحابية: النشر في بيئات واسعة النطاق لتحسين التكلفة لكل منفذ وكثافة الكابلات داخل الرفوف.
- اتصال بطاقة واجهة الشبكة: تمكين منفذ مفتاح واحد للاتصال بخادمين، كل منهما مزود بـ بطاقة NIC عالية الأداء، مما يضاعف بشكل فعال كثافة الاتصال.
| فئة المعلمة | المواصفات التفصيلية لـ MFP7E20-N015 |
|---|---|
| تحديد المنتج | NVIDIA MFP7E20-N015 |
| وظيفة الكابل والطوبولوجيا | مقسم سلبي 1:2، 1xMPO-12/APC إلى 2xMPO-12/APC |
| الطول الإجمالي | 15.0 مترًا (التسامح: +0.3 متر / -0 متر) |
| مواصفات الألياف | 50/125 ميكرومتر متعدد الأوضاع ذو فهرس متدرج، OM4 |
| عدد الألياف النشطة | 8 ألياف (4 إرسال، 4 استقبال) |
| نوع الموصل والتلميع | MPO-12، أنثى، اتصال فيزيائي بزاوية (APC) |
| نظام الأسلاك | النوع B (متقاطع) |
| قطر الكابل | 3.0 مم ± 0.2 مم |
| مادة الغلاف واللون | منخفض الدخان خالٍ من الهالوجين (LSZH)، مصنف OFNR، أكوا |
| الحد الأدنى لنصف قطر الانحناء | 30 مم (1.2 بوصة) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| نطاق الرطوبة | 10% إلى 85% رطوبة نسبية (غير متكثفة) |
| أجهزة الإرسال والاستقبال المتوافقة | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS)، 400G OSFP، QSFP112 |
أطوال أخرى متوفرة في سلسلة MFP7E20: 3 أمتار (N003)، 5 أمتار (N005)، 7 أمتار (N007)، 10 أمتار (N010)، 20 مترًا (N020)، 30 مترًا (N030)، 50 مترًا (N050).
- أقصى كفاءة للمنفذ: يضاعف عدد اتصالات الخادم لكل منفذ مفتاح مقارنة بالكابلات القياسية، مما يقلل من تكاليف كل منفذ ويحسن كثافة الرفوف.
- سلامة الإشارة المضمونة: تضمن موصلات APC التي يتم إنهاؤها في المصنع خسارة إدخال منخفضة باستمرار وفقدان عودة مرتفع، وهو أمر بالغ الأهمية للتشغيل الخالي من الأخطاء في روابط 400G المستندة إلى PAM4.
- ضمان النظام البيئي: بصفتها مكونًا أصليًا من NVIDIA، يتم اختبارها والتحقق من صحتها للتوافق السلس داخل نظام شبكات NVIDIA البيئي، بما في ذلك المفاتيح وأجهزة الإرسال والاستقبال و بطاقات الشبكة.
- جاهزية التثبيت: يتم توفيره مع أغطية غبار واقية ولا يتطلب إنهاء ميداني، مما يتيح النشر السريع والخالي من الأخطاء.
- ملف تعريف السلامة المحسن: تعمل مادة غلاف LSZH على تحسين السلامة في بيئات مراكز البيانات المغلقة عن طريق تقليل انبعاثات الدخان السامة في سيناريوهات الحرائق.
- ضمان المنتج: يغطي هذا الكابل ضمان NVIDIA القياسي للمكونات البصرية السلبية.
- المخزون والخدمات اللوجستية: نحتفظ بمخزون من MFP7E20-N015 لتلبية الطلبات بسرعة والتسليم الموثوق به.
- الاستشارة الفنية: يقدم فريقنا إرشادات فنية قبل البيع بشأن اختيار الكابل والتوافق وتصميم الشبكة للبنية التحتية 400G/NDR الخاصة بك.
- دعم ما بعد البيع: يتوفر الدعم لأفضل ممارسات التثبيت واستكشاف مشكلات الاتصال وإصلاحها.
س: هل يمكنني استخدام ورقة واحدة من كابل المقسم هذا الآن وتوصيل الورقة الثانية لاحقًا؟
ج: نعم، يسمح التصميم بذلك. يمكنك توصيل خادم واحد على الفور وترك موصل الورقة الآخر محميًا بغطاء الغبار الخاص به حتى يصبح الخادم الثاني جاهزًا. تأكد من أن جهاز الإرسال والاستقبال المتصل على جانب المفتاح يدعم ظهور الرابط بمسار واحد فقط نشط، وهو ما يحدث عادةً.
س: هل هذا الكابل متوافق مع أجهزة الإرسال والاستقبال QSFP56 التي تبلغ 200G؟
ج: الموصلات المادية للكابل (MPO-12/APC) متوافقة إذا كان جهاز الإرسال والاستقبال QSFP56 يستخدم مقبس MPO-12/APC ومصمم للتشغيل متعدد الأوضاع 200G-SR4 أو ما شابه ذلك. ومع ذلك، يتم تحسين وظيفة المقسم لتقسيم إشارة 800G/400G. بالنسبة لاتصال 200G أصلي، يكون كابل مزدوج غير مقسم مناسبًا عادةً. استشر دائمًا صحائف بيانات جهاز الإرسال والاستقبال.
س: كيف يمكنني تنظيف موصلات MPO الموجودة على هذا الكابل؟
ج: استخدم أداة أو شريط تنظيف موصل MPO مخصص وخالٍ من النسالة. لا تستخدم الهواء المضغوط وحده أبدًا، لأنه يمكن أن يدفع الملوثات إلى داخل الطوق. أدخل أداة التنظيف برفق في نهاية وجه الموصل، وامسحها، وافحصها باستخدام مجهر الألياف قبل التزاوج. نظف كلاً من موصل الكابل ومقبس جهاز الإرسال والاستقبال.
س: ماذا يحدث إذا قمت بتوصيل هذا المنفذ بمنفذ MPO-UPC عن طريق الخطأ؟
ج: لا تجبر الاتصال. تحتوي موصلات MPO-APC و MPO-UPC على زوايا مفتاح وتلميع فيزيائية مختلفة. قد يؤدي محاولة إقرانها إلى إتلاف الأطراف الخزفية بشكل دائم على كل من الكابل وجهاز الإرسال والاستقبال، مما يؤدي إلى فقدان بصري مرتفع ويتطلب الاستبدال.
- التحقق من التوافق: قبل التثبيت، تأكد من أن جميع أجهزة الإرسال والاستقبال ولوحات التصحيح الموجودة في الرابط مصممة لـ موصلات MPO-12/APC، وليس UPC.
- التنظيف قبل التثبيت: قم دائمًا بفحص وتنظيف أطواق موصل الكابل ومقابس جهاز الإرسال والاستقبال باستخدام الأدوات المعتمدة قبل التزاوج لمنع الأعطال المتعلقة بالتلوث.
- إدارة نصف قطر الانحناء: أثناء التوجيه، تجنب الانحناءات أو الالتواءات الحادة. حافظ على الحد الأدنى لنصف قطر الانحناء البالغ 30 مم (1.2 بوصة) في جميع النقاط على طول الكابل لمنع فقدان الانحناء الدقيق أو كسر الألياف.
- القيود البيئية: لا تقم بتركيب الكابل أو تشغيله في بيئات خارج نطاقات درجة الحرارة (0 درجة مئوية إلى 70 درجة مئوية) والرطوبة (10% إلى 85% رطوبة نسبية) المحددة.
- الإدخال/الإزالة الصحيحة: استخدم آلية المزلاج بالسحب والدفع الموجودة على غلاف الموصل للإدخال والاستخراج. لا تسحب أبدًا مباشرة على غلاف الكابل للفصل، لأن ذلك قد يؤدي إلى إتلاف الألياف الداخلية.
- الوعي بـ ESD: في حين أن الكابل نفسه ليس حساسًا لـ ESD، فإن أجهزة الإرسال والاستقبال التي يتم توصيلها بها كذلك. استخدم احتياطات قياسية مضادة للكهرباء الساكنة (أشرطة المعصم، أسطح العمل المؤرضة) عند التعامل مع أجهزة الإرسال والاستقبال أثناء تركيب الكابل.
