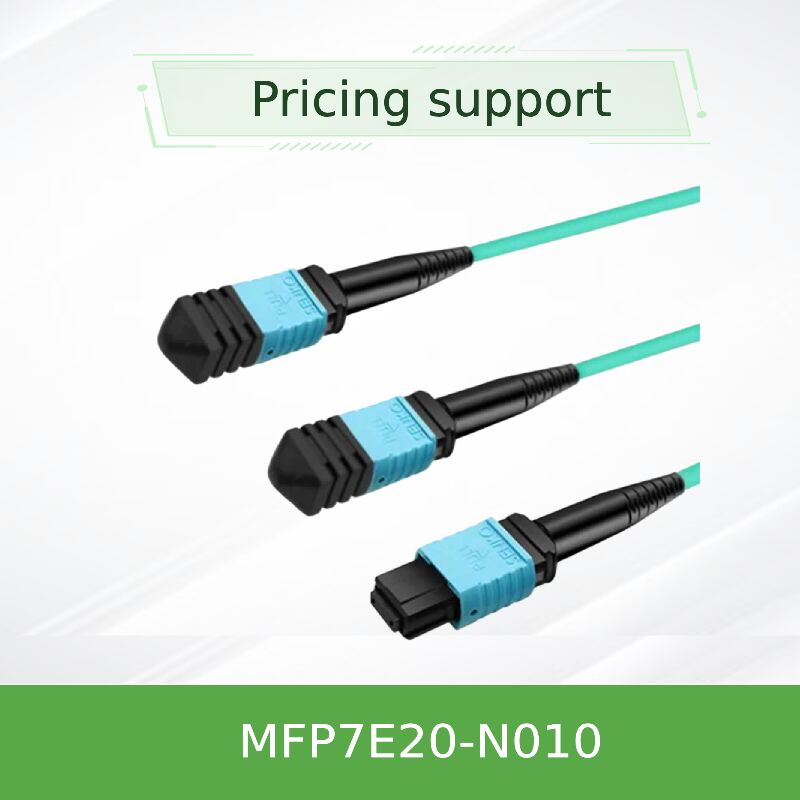

NVIDIA MFP7E20-N010 10m MPO-12/APC كابلات الألياف متعددة الأوضاع 400G NDR/Ethernet نوع B التقاطع لـ OSFP Switches

تفاصيل المنتج:

اسم العلامة التجارية: Mellanox
رقم الموديل: MFP7E20-N010
وثيقة: MFP7E20-Nxxx.pdf

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiate
تفاصيل التغليف: الصندوق الخارجي
وقت التسليم: على أساس المخزون
شروط الدفع: تي/تي
القدرة على العرض: العرض بواسطة المشروع/الدفعة
افضل سعر اتصل

معلومات تفصيلية
رقم الموديل: MFP7E20-N010 شكل المواد: سلك مستدير
سمحت قوة الشد: 1000N <10000n إصدار الشهادات: RoHS, CE, ISO9001, VDE, CCC
مادة غمد: بولي كلوريد الفينيل طول: 10 م
معدل البيانات: 400 جيجابايت/ثانية أصل: الهند / إسرائيل / الصين
إبراز:

NVIDIA 10m كابلات الألياف متعددة الأوضاع,كابل الألياف MPO-12 400G Ethernet,أوسف بي إيه يغير كابلات الألياف المتقاطعة

,

400G Ethernet MPO-12 fiber cable

,

OSFP switches crossover fiber cable

منتوج وصف

NVIDIA MFP7E20-N010 10m MPO-12/APC كابل الألياف المتعددة الأوضاع
400G NDR/Ethernet Type B Crossover لمفتاحات OSFP
مزايا أداء حاسمة
  • تم تحسينها لشبكات 400G NDR:مصممة لتوفير عرض النطاق الترددي الكامل للجيل التالي من البنية التحتية 400GbE و NDR InfiniBand
  • سلامة الإشارة العالية:وصلات MPO-12/APC مع البولندي بزاوية 8 درجات تحقق خسارة عودة عالية (≥35 ديسيبل)
  • تصميم التقاطع "بلوج اند بلاي":يتيح كابل النوع ب المنتهي من المصنع الاتصال المباشر بين أجهزة الاستقبال
  • البناء المستدام والآمن:سترة LSZH مرنة ذات لون الماء مع درجة الأمان (OFNR)
  • التوافق مع النظام البيئي المعتمد:تم اختبارها بالكامل لنظام NVIDIA Mellanox البيئي بما في ذلك المحولات وحلول ConnectX-7
لمحة عامة عن المنتج
NVIDIA MFP7E20-N010 هو كابل ألياف ضوئية متعدد الوسائط سلبي يبلغ طوله 10 أمتار مع موصلات MPO-12/APC تم تكوينها كنوع B.بنيت خصيصًا لربط 400G NDR و Ethernet transceivers في المحولات الحديثة، محولات الشبكة، و DPUs.
خصائص المنتج الأساسية
  • واجهة:اتصالات MPO-12/APC مزدوجة (أنثى) ، مطلية بزاوية
  • طول الكابل:10 أمتار
  • مواصفات الألياف:50/125 ميكرومتر OM4 متعدد الوسائط (السترة المائية)
  • القنوات النشطة:8 ألياف (4 لإرسال، 4 لاستقبال)
  • مخطط الأسلاك:النوع B (كروس اوفر)
  • الأداء البصري:خسارة الإدراج ≤ 0.354 ديسيبل؛ خسارة العودة ≥ 35 ديسيبل
  • البناء البدني:3قطر 0.0 ملم، نصف قطر الانحناء الأدنى 30 ملم
المعايير التقنية والامتثال
تكفل الهندسة البصرية المتقدمة الأداء في البيئات المطالبة مع موصلات MPO-12/APC التي تقلل من الانعكاس في سرعات 400G.
  • معايير الجهاز:IEC 61754-7 (عائلة MPO)
  • الأداء والموثوقية:تيلكورديا GR-1435
  • أمان الليزر:الفئة I حسب IEC 60825-1 و FDA 21 CFR 1040
  • موافقات السلامة:مخطط CB، cTUVus، علامة CE
  • الامتثال لمخاطر EMC:المواد المستخدمة في المنتجات المختلفة
مبدأ التشغيل
تضمن توبولوجيا التقاطع من النوع B أن تكون الليزر الإرسالية (Tx) من جهاز استقبال واحد متواءمة تمامًا مع أجهزة الكشف الضوئية (Rx) في الجهاز المتصل.تشتت البولش APC الضوء المنعكس بعيدا عن المصدرالحفاظ على وضوح الإشارة.
سيناريوهات النشر الأساسية
  • الاتصال داخل الرف:ربط المفاتيح العلوية أو ربط المفاتيح بخوادم عالية الأداء
  • مجموعات الحوسبة عالية الكثافة:تشكيل نسيج بين خوادم GPU ومفاتيح NVLink في بيئات AI / HPC
  • شبكات منطقة التخزين (SAN):ربط صفائح التخزين بتبديل النسيج في التخزين القائم على الفلاش
  • جمع حافة الشبكة:الرفوف الموحدة في حافة الشبكة التي تتطلب أداء 400G
المواصفات التفصيلية
المعلم المواصفات
نموذج المنتج MFP7E20-N010
الوصف MPO12/APC إلى MPO12/APC ، كابلات الألياف متعددة الأوضاع
الطول 10 أمتار
نوع الألياف / لون السترة OM4 Multimode / Aqua
نوع الجهاز MPO-12، زاوية البولندية (APC) ، الإناث
دعم أقصى معدل بيانات 400 جيجابايت/ثانية لكل منفذ (NDR/400GbE)
خسارة الإدراج (حد أقصى) ≤ 0.354 ديسيبل
خسارة العائد (دقيقة) ≥ 35 ديسيبل
خيارات الطول المتاحة
رقم الطلب الطول الأفضل ل
MFP7E20-N003 3م مدى قصير جداً داخل نفس الهيكل
MFP7E20-N010 10 م اتصالات داخل الرف والرفات المجاورة
MFP7E20-N020 20 متر المدى الممتد داخل الصف
MFP7E20-N030 30 متر الوصول القصوى OM4 لـ 400G NDR
المزايا التنافسية
  • محسّنة لنظام NDR الإيكولوجي:تم ضبطها واختبارها خصيصًا لمنصة NDR من NVIDIA
  • جودة بصرية ممتازة:يقدم بريش APC خسارة عودة متفوقة على موصلات UPC
  • موثوقية جاهزة للتنفيذ:المصنع الذي تم اختباره بمقاييس أداء معتمدة
  • تصميم مضاد للمستقبليدعم معايير 400G الحالية والتقدم في السرعة في المستقبل
  • تحسين أمن مركز البيانات:سترة LSZH تحد من انبعاثات الدخان السام في حوادث الحريق
الخدمة والدعم
هيكل الدعم الشامل يضمن نجاح التنفيذ مع ضمان NVIDIA القياسي ، والشحن السريع من المخزون الواسع ، والخبرة التقنية المخصصة.
الأسئلة الشائعة
هل يمكنني استخدام هذا الكابل لربط منفذ تحويل 400G OSFP إلى منفذين مختلفتين لخوادم 200G QSFP56؟
لا، هذا كابل من نقطة إلى نقطة، لتحديد التكوينات، مطلوبة كابلات MPO إلى 2xQSFP56 مخصصة.
هل من الضروري تنظيف الاتصالات قبل التثبيت؟
بالتأكيد، التلوث هو السبب الرئيسي لفشل الروابط البصرية، استخدمي دائماً منظمة لتنظيف الموصلات البصرية.
إرشادات التثبيت والتعامل
ملاحظة:إن الالتزام بهذه الاحتياطات يضمن أداءً مثاليًا وطول العمر.
  • التحقق من التوافق:تأكد من أن جهاز الاستقبال يستخدم واجهات MPO-12/APC
  • الحدود البيئيةتعمل ضمن نطاق درجة الحرارة من 0°C إلى 70°C
  • إدارة نصف قطر المنحنى:لا ينحني أبدا أكثر من نصف قطره 30 ملم
  • التوعية بالتنمية الإقتصادية:استخدم حزام معصم ESD عند التعامل مع أجهزة الاستقبال
  • الاستخدام التنظيميالجهاز الرقمي من الفئة A المخصص للأوضاع التجارية
