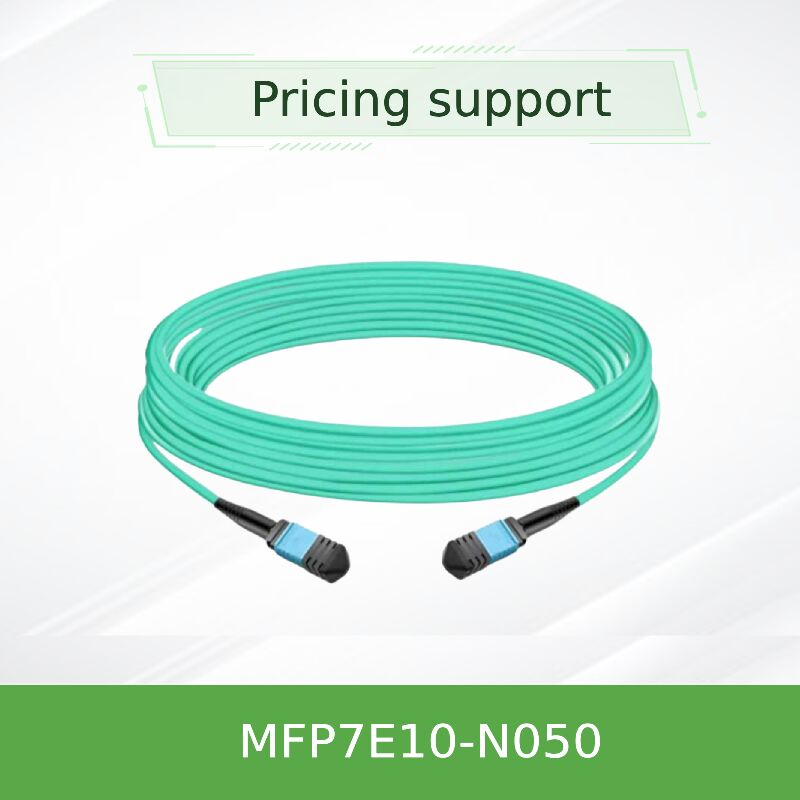

NVIDIA MFP7E10-N050 MPO-12/APC كابلات الألياف المتعددة الوسائط 50m 400G NDR/InfiniBand
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N050 (980-9I57Y-00N050) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| نموذج: | MFP7E10-N050 | طول: | 50 م |
|---|---|---|---|
| نوع الألياف: | multimode OM4 | الموصلات: | MPO-12/APC (أنثى) |
| فقدان الإدراج: | ≤ 0.37 ديسيبل | خسارة العودة: | ≥ 35 ديسيبل |
| إبراز: | NVIDIA Mellanox 400G كابل الألياف,كابل الألياف متعددة الأوضاع OM4 50m,كابل الألياف المتقاطعة في InfiniBand,OM4 multimode fiber cable 50m,InfiniBand crossover fiber cable |
||
منتوج وصف
1. نظرة عامة على المنتج
إن كابل الألياف الضوئية متعدد الأوضاع السلبي MFP7E10-N050 بطول 50 مترًا هو كابل مصمم للوصلات البينية عالية السرعة وقصيرة إلى متوسطة المدى في مراكز البيانات الحديثة. يتميز بموصلات MPO-12/APC على كلا الطرفين ويستخدم 8 ألياف نشطة في تكوين من النوع B (التقاطع) لربط أجهزة الإرسال والاستقبال 400GbE/NDR وInfiniBand مباشرة. هذا الكابل المتوافق مع بطاقة الشبكة ضروري لبناء هياكل حوسبة وتخزين عالية الأداء، ويدعم بروتوكولات مثل InfiniBand وEthernet وNVLink. غالبًا ما يرتبط بالاسم المستعار للمكون MQ9700 في قوائم مواد النظام، ويوفر حلاً موثوقًا به من طبقة مادية منخفضة الكمون.نوع الموصل: MPO-12/APC (أنثى إلى أنثى)، مصقول بزاوية 8 درجات.نوع الكابل: النوع B (التقاطع)، محاذاة مسار الإرسال 1 إلى مسار الاستقبال 12.
السترة: أكوا اللون، LSZH-OFNR (منخفض الدخان خالٍ من الهالوجين، مصنف للرافع).
- الأداء: فقدان الإدخال ≤ 0.35 + 0.0004*L ديسيبل؛ فقدان العودة ≥ 35 ديسيبل.المتانة: الحد الأدنى لنصف قطر الانحناء 30 مم، سترة مستديرة مرنة لسهولة التوجيه.
- الامتثال: يتوافق مع Telcordia GR-1435 وIEC 61754-7 وANSI/TIA/EIA 604-5.3. التكنولوجيا والمعايير
- يعتمد هذا الكابل على تقنية MPO (Multi-fiber Push On) القياسية في الصناعة مع حلقات اتصال مادية بزاوية (APC) لتقليل الانعكاس البصري الخلفي بشكل كبير. يتوافق مع معايير الصناعة الهامة للأداء والسلامة، مما يضمن التشغيل البيني داخل الأنظمة البيئية المعتمدة. يدعم التصميم أحدث البروتوكولات عالية السرعة، مما يجعله مكونًا مقاومًا للمستقبل لترقية البنية التحتية للشبكة، خاصة عند إقرانه ببطاقة شبكة عالية الأداء مثل سلسلة ConnectX-7 من NVIDIA.المعيار البصري: IEC 61754-7 (عائلة موصل MPO).
- معيار الأداء: Telcordia GR-1435 لموصلات الألياف المتعددة.سلامة الليزر: منتج ليزر من الفئة الأولى لكل من IEC 60825-1 و21 CFR 1040.
- شهادات السلامة: CB، cTUVus، CE.EMC: CE، FCC Class A، ICES، RCM، VCCI.
- 4. مبدأ العمليعمل الكابل على مبدأ مسار بصري مباشر. يحتوي على 12 ليفًا داخل كل موصل MPO، منها 8 نشطة (4 للإرسال، 4 للاستقبال). مفتاح وظيفته هو الأسلاك من النوع B المتقاطع: يتم توصيل الليف 1 في أحد الطرفين بالليف 12 في الطرف المقابل، مما يؤدي فعليًا إلى عبور أزواج الإرسال (Tx) والاستقبال (Rx). يسمح هذا لليزر الإرسال من مسار جهاز الإرسال والاستقبال 1 بالتوافق بشكل صحيح مع كاشف الصور على المسار 12 للجهاز المتصل. يخلق المصقول APC زاوية 8 درجات في نهاية وجه الليف، مما يحرف الضوء المنعكس بعيدًا عن المصدر للحفاظ على وضوح الإشارة وسلامتها، وهو أمر بالغ الأهمية لاستقرار بطاقة الشبكة وواجهات التبديل المتصلة.
- 5. سيناريوهات التطبيقيتم نشر MFP7E10-N050 في الحوسبة عالية الأداء (HPC)، ومجموعات الذكاء الاصطناعي (AI)، ومراكز بيانات المؤسسات، وبيئات التخزين السحابي. استخدامه الأساسي هو إنشاء روابط بصرية 400G بين:
من محول إلى محول: توصيل اثنين من محولات InfiniBand أو Ethernet 400G NDR بواجهات OSFP مزدوجة المنفذ (مثل محولات NVIDIA Quantum-2).
من محول إلى محول: ربط محول بالعديد من الخوادم المجهزة ببطاقات شبكة ConnectX-7 (عامل شكل OSFP أو QSFP112) أو DPUs من BlueField-3.6. المواصفات وجدول الاختيار
- السمةالمواصفات
- طراز المنتجMFP7E10-N050
- الواجهة/الموصلMPO-12/APC (أنثى) إلى MPO-12/APC (أنثى)
- طول الكابل50 مترًا
- نوع الألياف50/125 ميكرومتر متعدد الأوضاع OM4
الألياف النشطة
8 (4 Tx، 4 Rx)الحد الأقصى لمعدل البيانات400 جيجابت/ثانية لكل منفذ (NDR InfiniBand / 400GbE)50 م (مع 4 وصلات موصل)
فقدان الإدخال
≤ 0.37 ديسيبل (محسوب لـ 50 مترًا)
- فقدان العودة≥ 35 ديسيبل
- قطر الكابل3.0 ± 0.2 ممLSZH-OFNR (أكوا)
- درجة حرارة التشغيل0 درجة مئوية إلى 70 درجة مئوية
معلومات الطلب (قائمة جزئية)
| رقم جزء الطلب | الوصف |
|---|---|
| الطول | نعم، يتم شحن الكابل مع أغطية غبار واقية. من الضروري تنظيف كل من موصل الكابل ومقبس جهاز الإرسال والاستقبال باستخدام أداة تنظيف بصرية مناسبة قبل التزاوج لمنع التلوث وفقدان الإشارة. |
| كابل MPO12/APC إلى MPO12/APC MMF | 10 م |
| MFP7E10-N020 | كابل MPO12/APC إلى MPO12/APC MMF |
| 20 م | MFP7E10-N030 |
| كابل MPO12/APC إلى MPO12/APC MMF | 30 م |
| MFP7E10-N050 | كابل MPO12/APC إلى MPO12/APC MMF |
| 50 م | 7. المزايا والميزة التنافسية |
| أداء بصري فائق: يوفر المصقول APC فقدان عودة أفضل من موصلات UPC القياسية، وهو أمر بالغ الأهمية للإشارات المتماسكة عالية السرعة المستخدمة مع تقنية بطاقة NIC المتقدمة. | ضمان التشغيل البيني: تم اختباره واعتماده في المصنع للتكامل السلس مع أنظمة NVIDIA Mellanox البيئية للمحول والمحول، مما يقلل من مخاطر النشر. |
| السلامة التشغيلية: تحد سترة LSZH من الأبخرة السامة في حالة نشوب حريق، مما يفي بمعايير سلامة مركز البيانات الصارمة. | محسن لـ NDR: مصمم خصيصًا لبيئات 400G NDR وInfiniBand، مما يضمن فتح الأداء الكامل مقارنة بالكابلات العامة. |
| المتانة وسهولة الاستخدام: تصميم قوي، آلية قفل الدفع والسحب، ووضع العلامات الواضحة تبسط التركيب والصيانة. | 8. الخدمة والدعم |
| نحن نقدم دعمًا شاملاً لجميع منتجاتنا، بما في ذلك الكابل البصري MFP7E10-N050. خدماتنا مدعومة بأكثر من عقد من الخبرة في صناعة أجهزة الشبكات. | الضمان: يسري ضمان الشركة المصنعة القياسي. يرجى الاتصال بنا للحصول على شروط محددة. |
| المهلة الزمنية: تتوفر معظم العناصر، بما في ذلك هذا الكابل الشائع المتعلق بـ MQ9700، من مخزوننا الكبير الذي تزيد قيمته عن 10 ملايين دولار أمريكي للتسليم السريع. | الدعم الفني: استشارة العملاء والدعم الفني على مدار الساعة طوال أيام الأسبوع من فريق الخبراء لدينا. |
ما قبل البيع والتكامل: يساعد فريق المبيعات والهندسة المحترف في اختيار المنتج والتحقق من التوافق وتخطيط النشر.
| 9. الأسئلة الشائعة (FAQ) | س1: هل MFP7E10-N050 متوافق مع مفاتيح QSFP28 100G الموجودة لدي؟ | ج: |
|---|---|---|
| لا. يستخدم هذا الكابل موصلات MPO-12/APC المصممة لأجهزة الإرسال والاستقبال OSFP 400G NDR/InfiniBand. بالنسبة لروابط 100G التي تستخدم موصلات MPO-12/UPC، يلزم نوع كابل مختلف. | 10. احتياطات مهمة | ج: |
| نعم بالتأكيد. هذا هو التطبيق الأساسي. الأسلاك المتقاطعة من النوع B صحيحة لتوصيل منفذ MPO الخاص بالمحول بمنفذ MPO الموجود على محول ConnectX-7 أو BlueField-3. | 10. احتياطات مهمة | ج: |
| بالنسبة إلى MFP7E10-N050 (طول 50 مترًا)، يتم استخدام ألياف OM4 متعددة الأوضاع. يتمتع OM4 بنطاق ترددي أعلى ويدعم نطاقات أطول بمعدلات بيانات عالية مقارنة بـ OM3، مما يضمن سلامة إشارة 400G على مسافة 50 مترًا كاملة. | 10. احتياطات مهمة | ج: |
| نعم، يتم شحن الكابل مع أغطية غبار واقية. من الضروري تنظيف كل من موصل الكابل ومقبس جهاز الإرسال والاستقبال باستخدام أداة تنظيف بصرية مناسبة قبل التزاوج لمنع التلوث وفقدان الإشارة. | 10. احتياطات مهمة | التوافق: تأكد من نوع جهاز الإرسال والاستقبال (يجب أن يكون MPO-12/APC، وليس UPC). لا تخلط بين أنواع الألياف (مستقيمة مقابل متقاطعة) في تطبيقات OSFP ذات المنفذين. |
التركيب: تعامل دائمًا مع الموصلات من الجسم، وليس نهاية الليف. راقب الحد الأدنى لنصف قطر الانحناء (30 مم) أثناء التوجيه.
- البيئة: قم بالتشغيل والتخزين ضمن درجة الحرارة المحددة (0 درجة مئوية إلى 70 درجة مئوية) ونطاقات الرطوبة (10% إلى 85% رطوبة نسبية).التنظيف: مطلوب تنظيف الموصلات قبل التثبيت لتحقيق الأداء البصري المحدد.EMC والسلامة: الكابل نفسه ليس حساسًا لـ ESD، ولكنه يتصل بأجهزة إرسال واستقبال حساسة لـ ESD. اتبع احتياطات ESD القياسية أثناء المناولة. المنتج للاستخدام التجاري (FCC Class A).11. مقدمة عن الشركة
