كابل ألياف متعددة الأوضاع MPO-12/APC من NVIDIA MFP7E10-N005 بطول 5 أمتار، يدعم 400G InfiniBand NDR و Ethernet
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MFP7E10-N005 (980-9I73V-000005) |
| وثيقة: | MFP7E10-Nxxx.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| رقم الجزء: | MFP7E10-N005 (980-9I73V-000005) | نوع الكابل: | كابلات الألياف متعددة الأوضاع |
|---|---|---|---|
| نوع الألياف: | OM4 ، 50/125 ميكرون | طول: | 5 م |
| الموصلات: | MPO-12/APC (أنثى) | معدل البيانات: | ما يصل إلى 400 جيجابايت في الثانية |
منتوج وصف

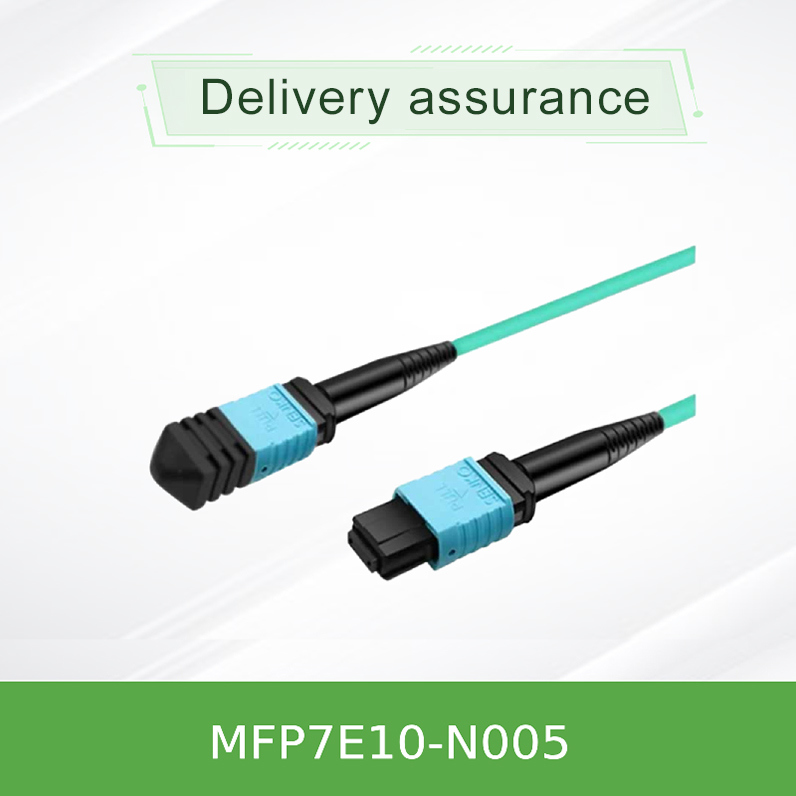

كابل الألياف المتعددة الأوضاع NVIDIA MFP7E10-N005
NVIDIA MFP7E10-N005 هو كابل ألياف ضوئية متعددة الأوضاع عالي الأداء بطول 5 أمتار مصمم للبنية التحتية لمراكز البيانات من الجيل التالي. هذا المتقدم بطاقة الشبكة يدعم حل الاتصال 400 جيجابت/ثانية InfiniBand وأنظمة إيثرنت، مما يوفر نقل بيانات عالي السرعة وموثوق به لبيئات الحوسبة المتطلبة حيث يلزم وجود اتصالات أقصر مدى.
الميزات الرئيسية
- موصلات MPO-12/APC إلى MPO-12/APC مع 8 ألياف نشطة
- يدعم بروتوكولات 400G InfiniBand NDR و Ethernet
- أقصى مدى 30 مترًا مع ألياف متعددة الأوضاع OM3
- فقدان إدخال منخفض (≤0.352 ديسيبل) وفقدان إرجاع مرتفع (≥35 ديسيبل)
- غلاف LSZH (خالٍ من الهالوجين منخفض الدخان) لتعزيز السلامة
- طوبولوجيا متقاطعة من النوع B للاتصال المباشر بجهاز الإرسال والاستقبال
- طول مضغوط 5 أمتار مثالي لاتصالات مستوى الرف
التكنولوجيا والمعايير
MFP7E10-N005 بطاقة الشبكة ينفذ الكابل المتوافق موصلات MPO-12/APC مع أطراف مصقولة بزاوية 8 درجات لتقليل الانعكاسات الخلفية الضوئية. هذا mq9700 يدعم المكافئ للسلسلة بروتوكولات صناعية متعددة بما في ذلك InfiniBand NDR و Ethernet و NVLink. متوافق مع معايير IEC 61754-7 و Telcordia GR-1435، هذا عالي الأداء بطاقة الشبكة يضمن حل الاتصال سلامة الإشارة المثلى في تطبيقات المدى القصير.
مبدأ العمل
يمكّن كابل الألياف المتقاطع (النوع B) هذا الاتصال المباشر بين أجهزة الإرسال والاستقبال عن طريق محاذاة مسارات الإرسال من طرف واحد إلى مسارات الاستقبال في الطرف المقابل. الـ 5 أمتار mq9700 يستخدم الكابل المتوافق 8 من 12 ليفًا متاحًا لنقل البيانات، مع 4 ألياف تعمل كأعضاء قوة. تتميز موصلات APC بأطراف مصقولة بزاوية 8 درجات تعمل على تحويل الانعكاسات الخلفية الضوئية الداخلية، مما يحافظ على جودة الإشارة في السرعة العالية بطاقة الشبكة التطبيقات.
التطبيقات
- اتصال مستوى الرف في مركز البيانات
- مجموعات الحوسبة عالية الأداء
- بنية تحتية لتدريب الذكاء الاصطناعي/ML
- تطبيقات التبديل في الجزء العلوي من الرف
- محولات شبكة ConnectX-7 و BlueField-3 DPUs
- اتصالات الخادم بالمفتاح ذات المدى القصير
المواصفات الفنية
| المعلمة | المواصفات | الوحدة |
|---|---|---|
| طراز المنتج | MFP7E10-N005 | - |
| طول الكابل | 5 | متر |
| نوع الألياف | متعدد الأوضاع OM3 | - |
| الموصلات | MPO-12/APC أنثى | - |
| الألياف النشطة | 8 | ألياف |
| فقدان الإدخال | ≤0.352 | ديسيبل |
| فقدان الإرجاع | ≥35 | ديسيبل |
| درجة حرارة التشغيل | 0 إلى 70 | °C |
| الحد الأقصى للمدى | 30 | متر |
دليل اختيار المنتج
| رقم القطعة | الطول | نوع الألياف | الحد الأقصى للمدى | الأفضل لـ |
|---|---|---|---|---|
| MFP7E10-N003 | 3 م | OM3 | 30 م | اتصالات داخل الرف |
| MFP7E10-N005 | 5 م | OM3 | 30 م | اتصالات الرفوف المجاورة |
| MFP7E10-N010 | 10 م | OM4 | 50 م | روابط المسافة المتوسطة |
| MFP7E10-N030 | 30 م | OM4 | 50 م | تطبيقات أطول مدى |
المزايا التنافسية
- محسن للمدى القصير: الطول المثالي 5 أمتار يقلل من فوضى الكابلات في بيئات الرفوف الكثيفة
- أداء بصري فائق: تقلل موصلات APC المتقدمة من الانعكاس الخلفي بنسبة 85٪ مقارنة ببدائل UPC
- متانة محسنة: يضمن الاختبار الصارم أداءً موثوقًا به في بيئات مراكز البيانات المتطلبة
- توافق واسع: يدعم NVIDIA ConnectX-7 و BlueField-3 ومنصات التبديل الرائدة
- الامتثال للسلامة: يقلل غلاف LSZH من الانبعاثات السامة في حالة نشوب حريق، ويلبي معايير السلامة الدولية
الخدمة والدعم
نحن نقدم دعمًا فنيًا شاملاً لهذا الأداء العالي بطاقة الشبكة حل الاتصال. تشمل خدماتنا:
- استشارة فنية على مدار الساعة طوال أيام الأسبوع ودعم ما قبل البيع
- المساعدة في التكامل في الموقع للعمليات الكبيرة
- خيارات الضمان الممتدة حتى 5 سنوات
- تكوينات الطول المخصصة المتاحة لطلبات الحجم
- معالجة RMA في غضون 48 ساعة للوحدات المعيبة
- إرشادات الخبراء بشأن بطاقة الشبكة التكامل والتوافق
الأسئلة الشائعة
س: ما الذي يجعل طول 5 أمتار مفيدًا بشكل خاص؟
ج: الطول 5 أمتار لـ MFP7E10-N005 مثالي لتوصيل الرفوف أو المعدات المجاورة داخل نفس الرف، مما يقلل من فوضى الكابلات مع توفير المرونة لـ بطاقة الشبكة الاتصال.
س: هل هذا الكابل متوافق مع موصلات MPO-12/UPC؟
ج: لا، يستخدم MFP7E10-N005 موصلات MPO-12/APC غير المتوافقة مع متغيرات UPC بسبب زوايا التلميع المختلفة.
س: ما هو الحد الأقصى لمعدل البيانات المدعوم لهذا mq9700 بديل؟
ج: يدعم هذا الكابل ما يصل إلى 400 جيجابت/ثانية لكل منفذ لكل من بروتوكولات InfiniBand NDR و Ethernet، مما يجعله مثاليًا لـ بطاقة الشبكة التطبيقات التي تتطلب نطاقًا تردديًا عاليًا.
س: هل يمكنني استخدامه لتوصيل علامات تبديل مختلفة؟
ج: نعم، بشرط أن يدعم كلا الجهازين أجهزة الإرسال والاستقبال OSFP المتوافقة ومعايير اتصال MPO-12/APC المستخدمة بشكل شائع في بطاقة الشبكة التطبيقات.
ملاحظات التركيب والتعامل
- استخدم دائمًا منظفات الموصلات الضوئية قبل التثبيت لمنع التلوث
- حافظ على الحد الأدنى لنصف قطر الانحناء البالغ 30 مم أثناء التثبيت
- لا تقم بإزالة أغطية الغبار حتى تكون جاهزًا للتوصيل
- تختلف موصلات APC في المفتاح عن UPC - تحقق من التوافق قبل التثبيت
- تم تصميم هذا المنتج للاستخدام الداخلي فقط في البيئات الخاضعة للرقابة
- راقب احتياطات ESD عند التعامل مع أجهزة الإرسال والاستقبال المتصلة
- تم تحسين الطول 5 أمتار لعمليات النشر على مستوى الرف مع الحد الأدنى من التراخي
