كابل Nvidia Mcp4y10-Nxxx ثنائي المنفذ 2X400GB/S Osfp إلى 2X400GB/S Osfp Passive Dac Mcp4y10-N002 (980-9IA0I-00N002)
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| Model Number: | MCP4Y10-N002(980-9IA0I-00N002) |
| وثيقة: | mcp4y10-nxxx-twin-port-2x40...ns.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| يكتب: | كابل بصري | نوع الموصل: | صلب |
|---|---|---|---|
| إصدار الشهادات: | CE, ISO, RoHS, CCC, VDE | القدرة الإنتاجية: | 5000 |
| مادة تغطية: | LF (Lead Free) HF (Halogen) PCB | شكل المواد: | سلك مستدير |
| مواصفة: | 2 م | أصل: | الهند / إسرائيل / الصين |
| إبراز: | كابل DAC سلبي MCP4Y10-Nxxx,كابل Nvidia مزدوج المنفذ,كابل DAC سلبي OSFP,Twin-Port Nvidia Cable,Osfp Passive Dac Cable |
||
منتوج وصف

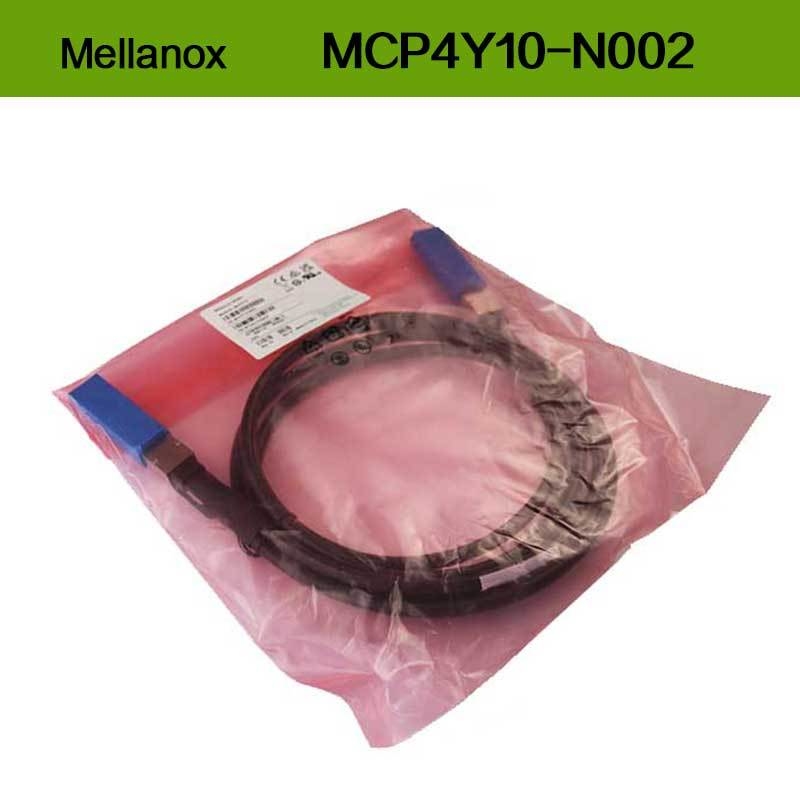

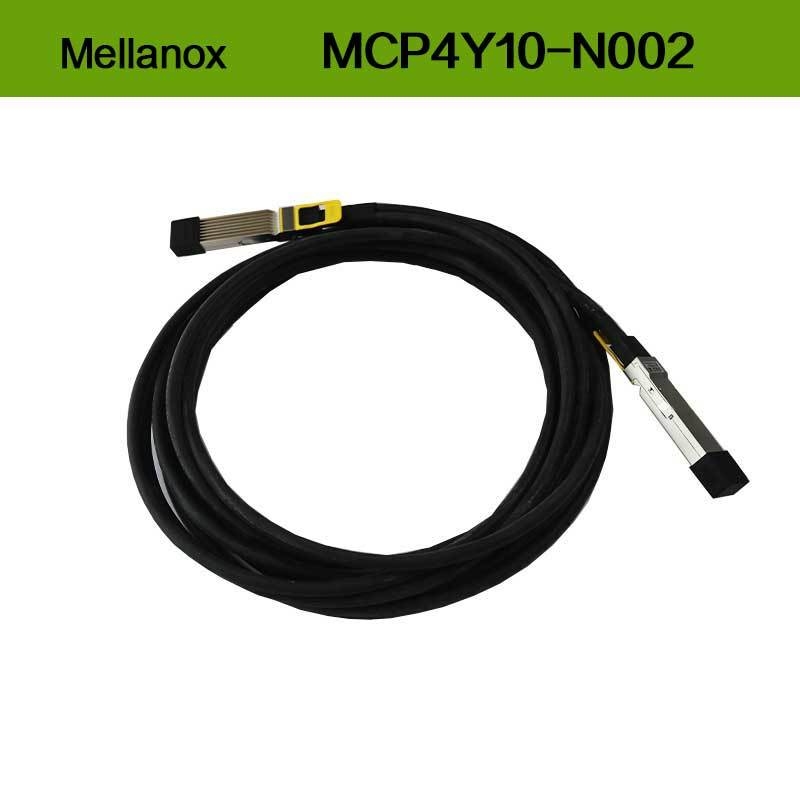

NVIDIA MCP4Y10-N002 كابل DAC OSFP السلبي ذو منفذين
NVIDIA MCP4Y10-N002 هو كابل نحاسي من نوع Direct Attach Copper (DAC) ذو منفذين عالي الأداء مصمم لنقل بيانات 2x400Gb / s. يدعم بروتوكولات InfiniBand NDR و Ethernet ،تقدم تأخيرًا منخفضًا، الحد الأدنى من استهلاك الطاقة، والاتصال الفعال من حيث التكلفة لمراكز البيانات الحديثة. مثالية لتطبيقات التبديل إلى التبديل والتحول إلى الخادم عالية الكثافة،هذا الكابل يضمن أداء موثوق به مع اختبارات صارمة وضمان الجودة.
MCP4Y10-N002 الخصائص الرئيسية
- معدل بيانات 2x400Gb/s لكل منفذ باستخدام تعديل 8x100G PAM4
- اتصالات OSFP القابلة للشحن الساخن مع خيارات القمة المطاطية أو السطحية
- استهلاك طاقة منخفض: <0.1W
- تتوافق مع معايير SFF-8665 و SFF-8636 و OSFP MSA
- تتوافق مع RoHS مع سترة LSZH (Low Smoke Zero Halogen)
- يدعم InfiniBand NDR و Spectrum-4 Ethernet التفاوض التلقائي
تقنية MCP4Y10-N002
يستخدم الكابل ثمانية أزواج من النحاس التفاضلية لكل منفذ، كل منها يعمل بسرعة 100 جيجابايت / ثانية مع تعديل PAM4. وهو يتضمن EEPROM لإدارة الأجهزة الذكية، وتوفير تحديد المضيف،خصائص الكابل، والبيانات التشخيصية عبر واجهة SFF-8636 I2C. يضمن التصميم سلامة الإشارة من خلال مطابقة المعوقة وأقل تأخير في الانتشار.
مبدأ العمل
يقوم كابل DAC السلبي بنقل الإشارات الكهربائية مباشرة بين منافذ OSFP بدون مكونات نشطة. يستخدم كل شريط إشارة تفاضلية (أزواج Tx / Rx) للحد من الضوضاء والإشارات المتقاطعة.يقرأ النظام المضيف EEPROM لتحديد نوع الكابل، الطول ، والبروتوكولات المدعومة ، مما يتيح التكوين التلقائي لعملية InfiniBand أو Ethernet.
التطبيقات
- اتصالات التبديل إلى التبديل في NVIDIA Quantum-2 InfiniBand و Spectrum-4 Ethernet
- أجهزة الحوسبة عالية الأداء (HPC) ومجموعات AI
- بنيات مركز البيانات العمود الفقري
- توصيل أنظمة NVIDIA DGX H100 إلى المفاتيح
MCP4Y10-N002 جدول المواصفات
| المعلم | القيمة |
|---|---|
| معدل البيانات | 2x400Gb/s (800Gb/s إجمالاً) |
| البروتوكولات | إنفيني باند NDR، إيثيرنت 800GBASE-CR8 |
| المرفق | OSFP (Octal Small Formfactor Pluggable) |
| طول الكابل | 0.5m، 1m، 1.5m، 2m |
| استهلاك الطاقة | <0.1W |
| درجة حرارة العمل | 0°C إلى 70°C |
| عائق | 100Ω ± 10% |
MCP4Y10-N002 معلومات الطلب
| رقم الطراز | الوصف |
|---|---|
| MCP4Y10-N00A | 0.5 متر، ذو زعانف فوق |
| MCP4Y10-N001 | 1 متراً، ذو أجنحة |
| MCP4Y10-N01A | 1.5 متر، ذو زعانف فوق |
| MCP4Y10-N002 | 2 متراً، ذو زعانف |
| MCP4Y10-N00A-FLT | 0.5 متراً، رأس مسطح |
| MCP4Y10-N001-FLT | 1 متراً، رأس مسطح |
المزايا
- أدنى فترة تأخير واستهلاك طاقة مقارنة بالكابلات البصرية النشطة
- التوافق مع أنظمة NVIDIA Quantum-2 و Spectrum-4
- سلامة إشارة متفوقة مع ضبط محدد للطول
- بناء صلب مع سترة LSZH لتعزيز السلامة
الخدمة والدعم
نحن نقدم الاستشارات التقنية على مدار 24 ساعة، الشحن في جميع أنحاء العالم، والضمان الشامل. جميع المنتجات تم اختبارها وضمانها لتلبية مواصفات OEM.يتم دعم الطلبات السائبة بأسعار تنافسية.
الأسئلة الشائعة
س: ما هي البروتوكولات التي يدعمها كابل DAC هذا؟
ج: يتفاوض تلقائيًا بين InfiniBand NDR و Ethernet (على سبيل المثال ، 800GBASE-CR8).
السؤال: هل يمكن توصيل الكابل بالبلاك الساخن؟
ج: نعم، أجهزة توصيل OSFP تدعم التوصيل الساخن
س: ما هو الحد الأدنى لقطر الانحناء؟
ج: 10 أضعاف قطر الكابل بالقرب من الاتصالات، 5 أضعاف في أماكن أخرى.
الاحتياط
- تجنب الانحناء خارج نصف قطر محدد لمنع التلف.
- ضمان احتياطات ESD أثناء التعامل والتركيب.
- تعمل ضمن نطاقات الحرارة والرطوبة المحددة.
- التحقق من التوافق مع أجهزة OSFP المضيفة.
