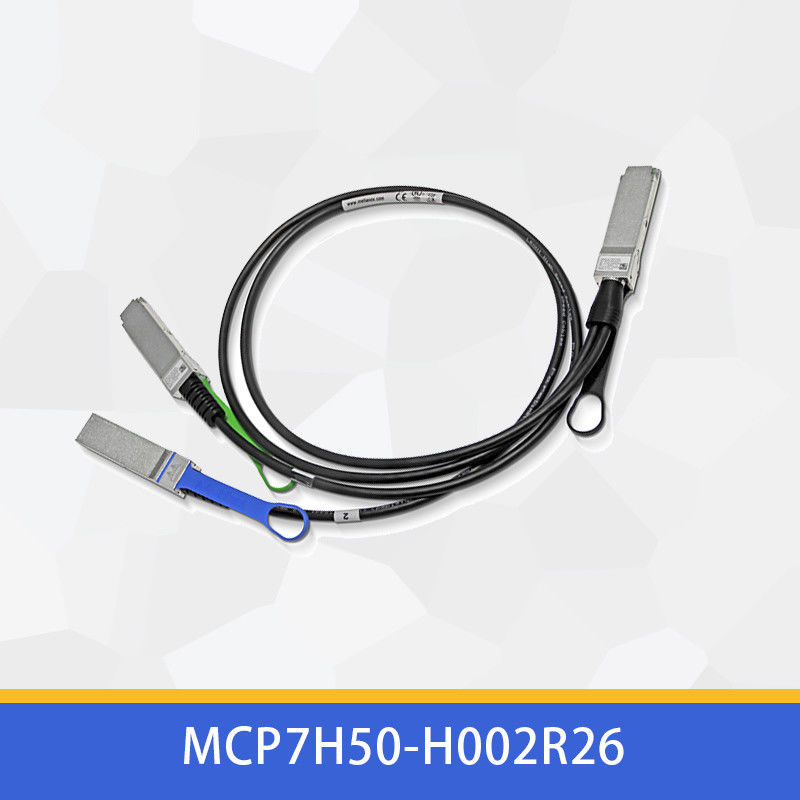

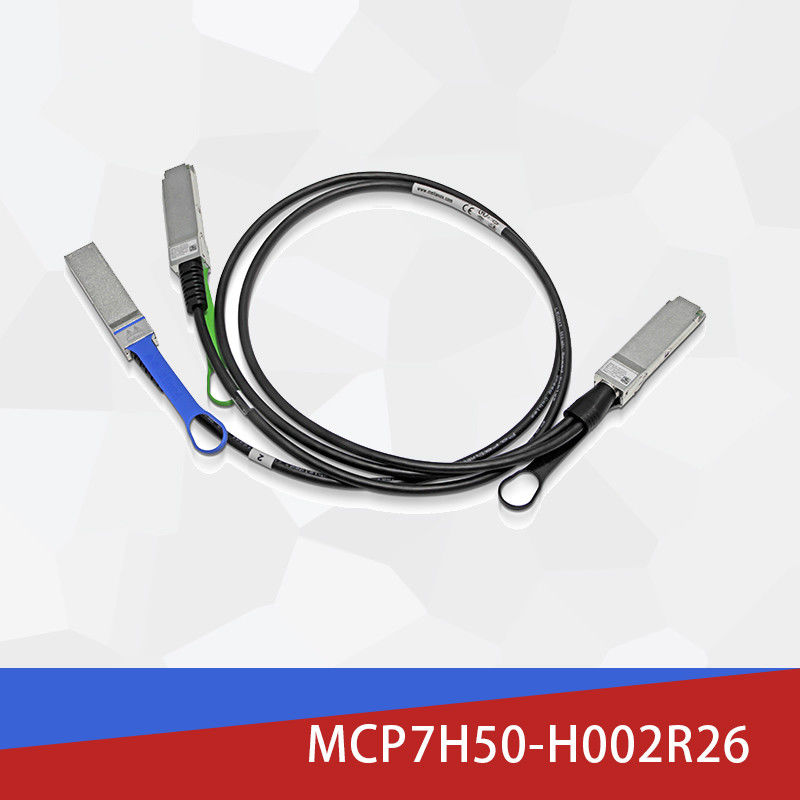

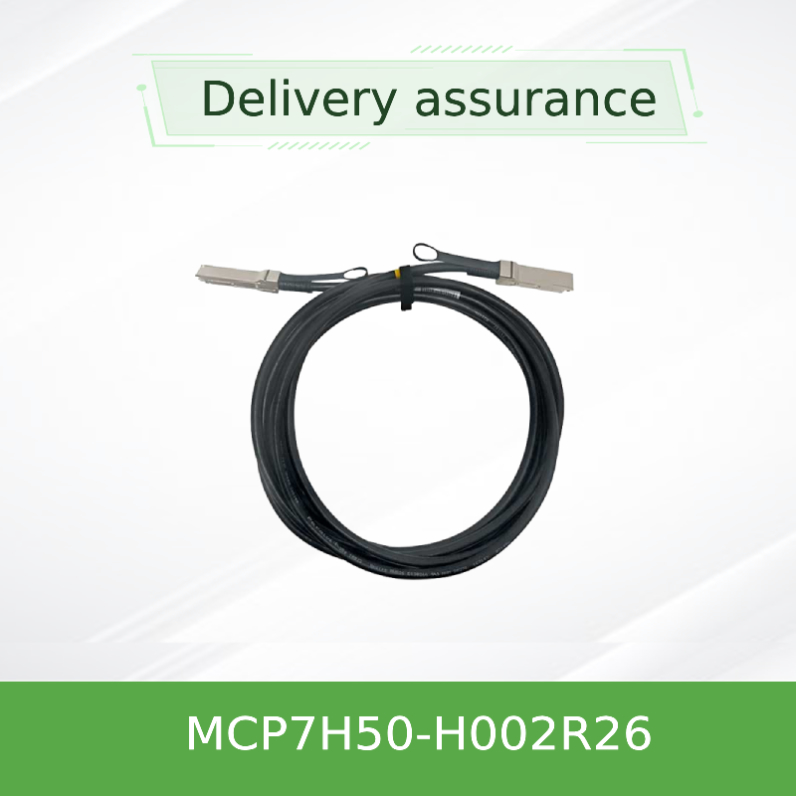

MCP7H50-H002R26 كابلات النطاق الداخلي 200Gb/s إلى 2x100Gb/s 2.0m 26AWG
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP7H50-H002R26 |
| وثيقة: | MCP7H50-H002R26.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1PCS |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| توافر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 2 متر |
| اسم: | Mellanox DAC Cable MCP7H50-H002R26 200GB/S إلى 2x100GB/S 2.0M 26AWG Infiniband Cable | الكلمة الرئيسية: | ميلانوكس DAC كابل |
| إبراز: | MCP7H50-H002R26 كابلات النطاق الداخلي,2.0m كابلات النطاق الداخلي,26AWG كابلات Mellanox Infiniband,2.0m Infiniband Cable,26AWG Mellanox Infiniband Cables |
||
منتوج وصف
ميلانوكس MCP7H50-H002R26: 200G HDR متقدمة إلى حل مزدوج 100G HDR100 Splitter
المزايا الرئيسية للأداء
كفاءة النطاق الترددي
تقسيم 200G HDR إلى قنايتين مستقلتين 100G HDR100 مع استهلاك طاقة نشطة صفر
سلامة إشارة متفوقة
تضمن تعديل PAM4 المتقدم جودة نقل البيانات الاستثنائية مع BER أفضل من 1E-15
تصميم صديق للبيئة
سترة LSZH (منخفضة الدخان صفر الهالوجين) وبناء خال من الهالوجين لزيادة السلامة
نظرة عامة فنية
يمثل Mellanox MCP7H50-H002R26 حلًا متطورًا للاتصال الذي يعمل كبديل عالي الأداء للاتصالات التقليديةكابلات الألياف السلبيةهذا المجزع النحاسي المرتبط مباشرة (DAC) يحول منفذ InfiniBand HDR واحد من 200Gb / s بكفاءة إلى اتصالين HDR100 منفصلين من 100Gb / s ،توفير مراكز البيانات مع التوازن الأمثل في الأداء، كفاءة الطاقة، والفعالية من حيث التكلفة لبيئات الشبكات عالية الكثافة.
المواصفات التقنية
| المعلم | المواصفات |
|---|---|
| نموذج المنتج | MCP7H50-H002R26 |
| تكوين معدل البيانات | 200G HDR إلى 2 × 100G HDR100 |
| نوع الارتباط | النحاس المرتبط مباشرة (DAC) |
| طول الكابل | 2 متراً (تسامح ± 0.05m) |
| واجهة الجهاز | QSFP56 إلى 2 × QSFP56 |
| مقياس الأسلاك | 26 AWG |
| استهلاك الطاقة | <0.1W (التشغيل السلبي) |
| درجة حرارة العمل | 0°C إلى 70°C |
| معايير الامتثال | IBTA HDR، SFF-8665، SFF-8636، RoHS |
| عائق خاص | 100Ω (منطقة 90-110Ω) |
تنفيذ التكنولوجيا المتقدمة
هذا الابتكاركابلات الألياف السلبيةيستخدم البديل أحدث تقنية تعديل PAM4 4 × 50Gb / s ، مما يوفر سلامة إشارة استثنائية عبر جميع قنوات النقل. The solution fully complies with InfiniBand Trade Association (IBTA) HDR standards and incorporates SFF-8665 and SFF-8636 specifications for seamless integration and comprehensive management via I²C interface، مما يوفر بديلا قويا لنظم الألياف الضوئية التقليدية.
المنهجية التشغيلية
يعمل MCP7H50-H002R26 كجسر كهربائي ذكي سلبيتوجيه إشارات عالية السرعة بكفاءة من مرفق QSFP56 واحد (دعم 200G HDR) إلى مرفقين مستقلين QSFP56 (كل منهما يدعم 100G HDR100)هذا المتطوركابلات الألياف السلبيةreplacement maintains exceptional signal integrity through precision impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that effectively minimize crosstalk and electromagnetic interference، ضمان نقل البيانات الموثوق بها.
تطبيقات النشر
هذا الحل ذو الكثافة العالية للترابط مناسب بشكل مثالي لمتطلبات البنية التحتية الحديثة:
شبكات مراكز البيانات
بنية العمود الفقري والاتصال من أعلى الرف للبيئات الفائقة
الحوسبة عالية الأداء
الاتصالات بين المجموعات للبحث العلمي والمحاكاة الهندسية
الذكاء الاصطناعي والتعلم الآلي
ربط مجموعات التدريب لأطر التعلم العميق
نظم التخزين
اتصالات عالية السرعة لحلول تخزين SAN و NAS
التمييز التنافسي
يوفر MCP7H50-H002R26 مزايا كبيرة على كل من الكابلات البصرية النشطة وحلول النحاس من الجيل السابق:
- الكفاءة الاقتصادية:يوفر تخفيضًا في التكاليف بنسبة 35-45٪ تقريبًا مقارنةً بالحلول البصرية النشطة المكافئة
- تحسين الطاقة:يستهلك أقل من 0.1W مقارنة بـ 2-3W للأسلاك البصرية النشطة
- تعزيز الموثوقية:التصميم السلبي يزيل نقاط الفشل المرتبطة بالمكونات النشطة
- انخفاض الكتمان:نقل الإشارة الكهربائية يوفر تأخيرًا أقل من أنظمة التحويل البصري
- السلامة البيئية:سترة LSZH والبناء الخالي من الهالوجين تحسين معايير السلامة في المنشأة
- إدارة الحرارة:خفض استهلاك الطاقة يقلل من متطلبات التبريد في التكوينات الكثيفة
خدمات الدعم
ميلينوكس توفر بنية تحتية شاملة لدعم MCP7H50-H002R26:
- الضمان المحدود لمدة سنة واحدة للأجهزة الذي يغطي العيوب المادية والتصنيعية
- شبكة دعم فني عالمية مع مساعدة الخبراء لمواجهة تحديات الاندماج
- خدمات تكوين مخصصة لسيناريوهات نشر واسعة النطاق
- الوفاء بالطلبات القياسية في غضون 2-3 أسابيع مع خيارات سريعة متاحة
- خدمات التحقق من التوافق في البيئات المتباينة
الأسئلة الشائعة
ما هي المسافة القصوى التي يدعمها هذا الحل DAC؟
تم تصميم MCP7H50-H002R26 للتطبيقات القصيرة المدى تصل إلى 3 أمتار ، مما يجعلها مناسبة بشكل خاص لتوصيل الحزمة على نطاق واسع والحزمة المجاورة في بيئات مراكز البيانات.
هل هذا الكابل متوافق مع معدات غير ميلانوكس؟
في حين تم تحسينها لأنظمة ميلانوكس،كابلات الألياف السلبيةيلتزم البديل بمعايير الصناعة ويتوافق بشكل عام مع معدات البائعين الآخرين التي تدعم InfiniBand HDR وواجهات QSFP56 المتوافقة.
ما هي الصيانة المطلوبة لهذه الكابلات؟
كمحلول سلبي، يتطلب MCP7H50-H002R26 الحفاظ على الحد الأدنى من الرعاية إلى جانب الفحص البصري الدوري للتحقق من الأضرار المادية وضمان بقاء الموصلات نظيفة وخالية من الحطام.
إرشادات التثبيت
لضمان الأداء الأمثل وطول العمر:
- الحفاظ على الحد الأدنى من نصف قطر المنحنى من 34 ملم للإنحناءات المفردة و 68 ملم للإنحناءات المتكررة
- تجنب الانحناءات الحادة، وخاصة بالقرب من واجهات الاتصالات حيث تركز الضغط
- تنفيذ الاحتياطات المناسبة لـ ESD أثناء إجراءات التعامل والتركيب
- التحقق من التوافق مع البرمجيات الثابتة للنظام المضيف وإصدارات برامج التشغيل قبل النشر
- العمل بدقة ضمن نطاقات الحرارة المحددة (0 °C إلى 70 °C) والرطوبة (5% إلى 85%)
- فحص العناطس بانتظام بحثًا عن الحطام أو الأضرار قبل التثبيت وخلال دورات الصيانة
