MFS1S50-H010V كابل Mellanox IB 200Gb / S HDR إلى 2x100Gb / S HDR100 MMF 10m انخفاض كمون

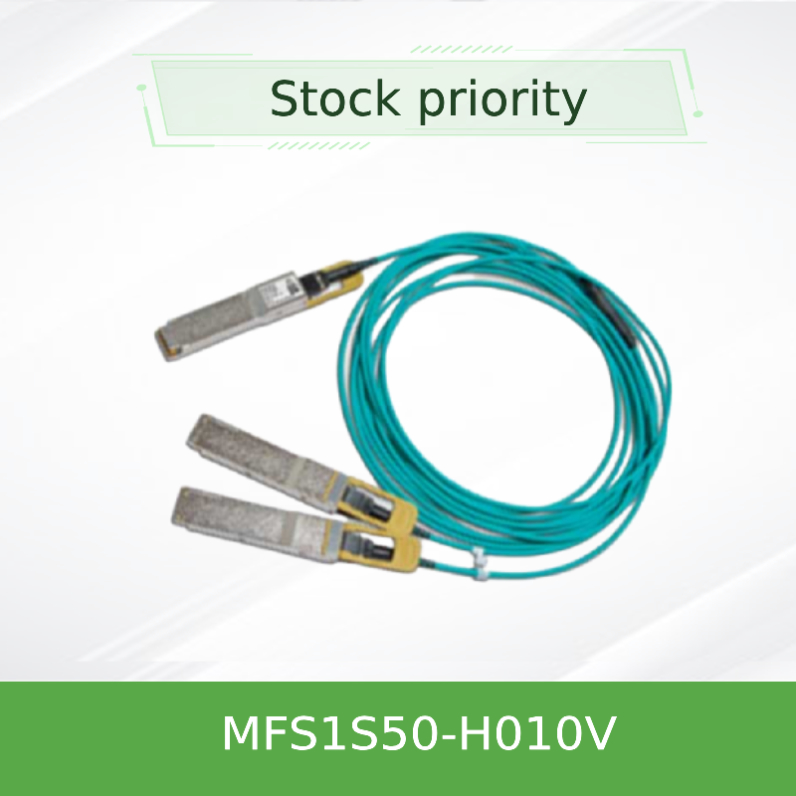

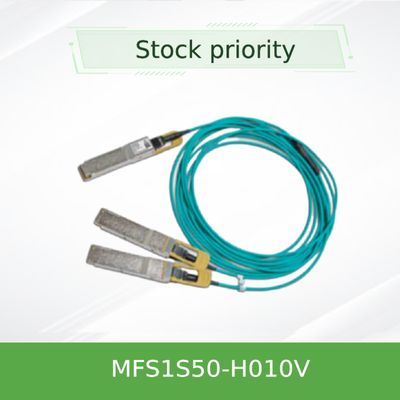

NVIDIA MFS1S50-H010V كابل مقسم بصري نشط (AOC) من 200G إلى 2x100G

استمتع بأداء لا مثيل له في مركز البيانات مع كابل NVIDIA® MFS1S50-H010V البصري النشط (AOC). هذا الحل ذو الكثافة العالية وزمن الوصول المنخفض يقسم بسلاسة منفذ QSFP56 واحد بسرعة 200 جيجابت/ثانية إلى وصلتي QSFP56 مستقلتين بسرعة 100 جيجابت/ثانية، وهو مثالي لربط المفاتيح عالية الأداء بخوادم متعددة. تم تصميمه لتحقيق الكفاءة والموثوقية، ويدعم هذا كابل الألياف الضوئية كلاً من معايير InfiniBand HDR و200GbE، مما يوفر اتصالاً قويًا للبيئات الأكثر تطلبًا. يضمن تصميمه كابل الألياف السلبية داخل المجموعة سلامة الإشارة على مسافات تصل إلى 30 مترًا، مما يجعله كابل الألياف الضوئية مثاليًا لمراكز البيانات الحديثة.

الميزات الرئيسية

• كابل مقسم بصري نشط (AOC) من 200 جيجابت/ثانية إلى 2x100 جيجابت/ثانية
• موصلات QSFP56 إلى 2x QSFP56
• ألياف متعددة الأوضاع (MMF) بزمن وصول منخفض
• يدعم InfiniBand HDR و200GbE/100GbE
• تعديل PAM4 4x50G لكل منفذ
• قابلة للتوصيل على الساخن، متوافقة مع SFF-8665
• طول 10 أمتار

التكنولوجيا والمعايير الأساسية

تدمج مجموعة كابل الألياف السلبية هذه تقنية VCSEL (ليزر باعث سطحي للتجويف الرأسي) المتقدمة ومتوافقة تمامًا مع معايير الصناعة الرئيسية، مما يضمن قابلية التشغيل البيني والأداء على نطاق واسع.

• عامل الشكل: QSFP56 (SFF-8665)
• واجهة الإدارة: SFF-8636 I²C مع مراقبة التشخيص الرقمي (DDM)
• البروتوكولات: InfiniBand HDR، إيثرنت 200 جيجابت (200GbE)
• التعديل: تعديل سعة النبضة (PAM4) من 4 مستويات

كيف تعمل

يعمل AOC كمقسم إشارة ذكي. يستقبل الطرف QSFP56 الفردي إشارة 200 جيجابت/ثانية (4x50 جيجابت/ثانية). تقوم الإلكترونيات الداخلية بتقسيم البيانات وتوجيهها: يتم توجيه الممرات 1 و2 إلى منفذ QSFP56 الأول بسرعة 100 جيجابت (2x50 جيجابت/ثانية)، ويتم توجيه الممرات 3 و4 إلى منفذ QSFP56 الثاني بسرعة 100 جيجابت/ثانية. يوفر هذا جسرًا شفافًا بزمن وصول منخفض بين منفذ مفتاح 200G ومنفذي خادم 100G، وكل ذلك عبر كابل الألياف الضوئية الداخلي.

التطبيقات النموذجية

• الحوسبة عالية الأداء (HPC): توصيل مفاتيح InfiniBand HDR بعقد الحوسبة.
• مراكز بيانات السحابة: تجميع اتصالات الخادم بمفاتيح أعلى الرف (ToR).
• مجموعات الذكاء الاصطناعي والتعلم الآلي: تسهيل نقل البيانات عالي السرعة بين وحدات معالجة الرسومات والتخزين.
• أنظمة التداول المالي: حيث يكون زمن الوصول المنخفض للغاية أمرًا بالغ الأهمية.

المواصفات ومعلومات الطلب

المزايا الرئيسية

• تحسين كثافة المنفذ: يضاعف بشكل فعال استخدام المنفذ عن طريق تقسيم منفذ 200G واحد إلى اتصالي 100G.
• زمن وصول منخفض فائق: مصمم للتطبيقات المالية وHPC حيث تهم كل نانو ثانية.
• تقليل الطاقة والتكلفة: أكثر كفاءة في استخدام الطاقة وغالبًا ما يكون أكثر فعالية من حيث التكلفة من استخدام أجهزة الإرسال والاستقبال المتعددة وكابلات توصيل الألياف المنفصلة.
• ضمان الجودة الصارم: يخضع لاختبار إنتاج مكثف للحصول على أداء موثوق به خارج الصندوق ومتانة طويلة الأمد.
• إدارة الكابلات المبسطة: يستبدل كابلين منفصلين بحل واحد متكامل، مما يقلل من الفوضى ونقاط الفشل المحتملة.

الخدمة والدعم

نحن نقدم دعمًا شاملاً لجميع منتجاتنا، بما في ذلك كابل الألياف الضوئية الداخلي.

• الضمان: ضمان الشركة المصنعة القياسي.
• التوفر: متوفر في المخزون للشحن الفوري.
• الدعم الفني: استشارة العملاء والدعم الفني على مدار الساعة طوال أيام الأسبوع من فريق الخبراء لدينا.
• الخدمات اللوجستية العالمية: شحن موثوق به لضمان التسليم الدقيق وفي الوقت المناسب في جميع أنحاء العالم.

الأسئلة المتداولة

س: هل هذا الكابل متوافق مع منافذ التبديل 100G الموجودة لدي؟
ج: النهايات QSFP56 100G هما قياسيتان ومتوافقتان مع أي منفذ 100G (HDR100، 100GbE). يجب توصيل الطرف 200G بمنفذ 200G متوافق (HDR أو 200GbE).

س: هل يمكن تحديد معدل البيانات أو تكوينه؟
ج: نعم، يدعم AOC وظيفة Rate Select عبر واجهة إدارة SFF-8636، مما يسمح بتكوين نظام المضيف لأوضاع التشغيل المختلفة.

س: ما الفرق بين كابل AOC وكابل DAC السلبي؟
ج: يستخدم كابل الألياف الضوئية النشط (AOC) الألياف الضوئية ويتطلب طاقة للتشغيل، مما يسمح بمسافات أطول (مثل هذا الكابل بطول 10 أمتار) ووزن أخف. كابل النحاس المرفق المباشر السلبي (DAC) يعتمد على النحاس، وأقصر، وليس لديه استهلاك للطاقة.

س: هل يتطلب هذا الكابل أي برامج تشغيل معينة؟
ج: لا، هذا منتج طبقة مادية مستقل عن البروتوكول. لا يتطلب برامج تشغيل خاصة وسيعمل مع أي مفتاح أو بطاقة محول متوافقة.

احتياطات مهمة

• قم دائمًا بتثبيت أغطية الغبار الواقية عندما لا تكون المنافذ قيد الاستخدام.
• تأكد من نظافة موصلات الألياف قبل الإدخال لمنع التلوث وفقدان الإشارة.
• راقب الحد الأدنى لنصف قطر الانحناء (30 مم) لتجنب إتلاف كابل الألياف السلبية الداخلي.
• اتبع احتياطات ESD (التفريغ الكهروستاتيكي) القياسية أثناء المناولة والتركيب.
• تم تصميم هذا المنتج للاستخدام الداخلي في بيئات مركز البيانات الخاضعة للرقابة.
