MCP7H50-H002R26 DAC Splitter Cable IB HDR 200Gb / S To 2x100Gb / S 2m
تفاصيل المنتج:
| اسم العلامة التجارية: | Mellanox |
| رقم الموديل: | MCP7H50-H002R26 |
| وثيقة: | MCP7H50-H002R26.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiate |
| تفاصيل التغليف: | الصندوق الخارجي |
| وقت التسليم: | على أساس المخزون |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | العرض بواسطة المشروع/الدفعة |
|
معلومات تفصيلية |
|||
| توافر: | مخزون | ضمان: | 1 سنة |
|---|---|---|---|
| حالة: | جديد وأصلي | تكنولوجيا: | إنفينيباند |
| يكتب: | ميلانوكس AOC كابل | طول الكابل: | 2 متر |
| إبراز: | MCP7H50-H002R26 DAC Splitter Cable,200Gb / S DAC Splitter Cable,2m Mellanox DAC Cable |
||
منتوج وصف

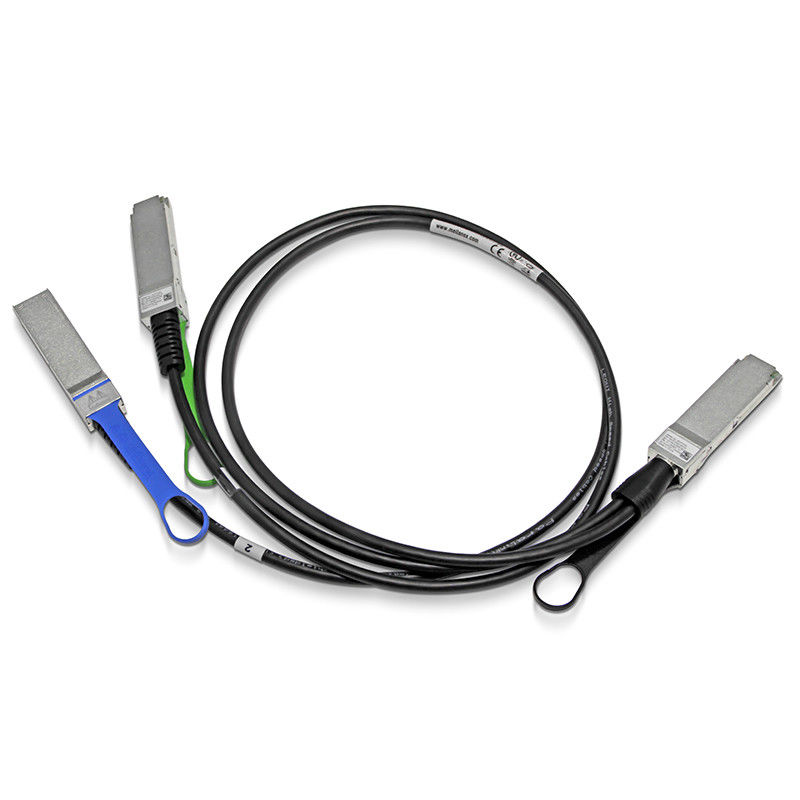

Mellanox MCP7H50-H002R26: كابل HDR 200G عالي الكثافة إلى كابل HDR100 مزدوج
ميزات الأداء المتميزة
- ✓ يوفر عرض النطاق الترددي HDR 200Gb / s مقسمة إلى قنوات HDR100 مزدوجة 100Gb / s
- ✓ يستخدم تعديل PAM4 المتقدم من أجل سلامة إشارة متفوقة
- ✓ انخفاض استهلاك الطاقة المنخفض للغاية (<0.1 واط) يقلل من تكاليف التشغيل
- ✓ التصميم الذي يمكن توصيله بالشاشة الساخنة يتيح صيانة النظام بسلاسة
- ✓ بناء صديق للبيئة مع سترة LSZH ومواد خالية من الهالوجين
لمحة عامة عن المنتج
ميلينوكس MCP7H50-H002R26 يمثل طفرةكابلات الألياف السلبيةبديل، مصمم لتحويل منفذ InfiniBand HDR واحد من 200Gb / s إلى اتصالين مستقلين من 100Gb / s HDR100.يقدم هذا الحل عالي الأداء Direct Attach Copper (DAC) مراكز البيانات، طريقة فعالة من حيث التكلفة لتوسيع الاتصال دون المساس بالسرعة أو الموثوقية.
المواصفات التقنية
| المواصفات | القيمة |
|---|---|
| نموذج المنتج | MCP7H50-H002R26 |
| معدل البيانات | 200G HDR إلى 2 × 100G HDR100 |
| نوع الكابل | النحاس المرتبط مباشرة (DAC) |
| الطول | 2 متر ± 0.05m |
| أجهزة الاتصال | QSFP56 إلى 2 × QSFP56 |
| مقياس الأسلاك | 26 AWG |
| استهلاك الطاقة | <0.1W |
| درجة حرارة العمل | 0°C إلى 70°C |
| الامتثال | إنفيني باند HDR ، SFF-8665 ، SFF-8636 ، RoHS |
التكنولوجيا المتقدمة
هذا الابتكاركابلات الألياف السلبيةيطبق الحل تقنية تعديل PAM4 4 × 50Gb / s ، مما يضمن سلامة إشارة استثنائية عبر جميع القنوات المتصلة.تتوافق مجموعة الكابلات مع معايير InfiniBand Trade Association (IBTA) HDR وتتضمن مواصفات SFF-8665 و SFF-8636 للاندماج والإدارة السلسة عبر واجهة I2C.
مبدأ التشغيل
يعمل MCP7H50-H002R26 كجسر كهربائي سلبيتوجيه إشارات عالية السرعة بشكل ذكي من موصل QSFP56 واحد (دعم 200G HDR) إلى موصلين QSFP56 منفصلين (كل منهما يدعم 100G HDR100)هذا المتطوركابلات الألياف السلبيةalternative maintains signal integrity through precisely impedance-matched copper conductors (100Ω characteristic impedance) and advanced shielding technologies that minimize crosstalk and electromagnetic interference.
سيناريوهات التطبيق
هذا الحل ذو الأداء العالي للتواصل بين الشركات مناسب بشكل مثالي:
- بنيات مركز البيانات الفائقة النطاق
- مجموعات الحوسبة عالية الأداء (HPC)
- البنية التحتية للذكاء الاصطناعي والتعلم الآلي
- شبكات منطقة التخزين (SAN) والتخزين المرتبط بالشبكة (NAS)
- أنظمة التداول المالية التي تتطلب تأخيرًا منخفضًا للغاية
المزايا التنافسية
يوفر MCP7H50-H002R26 مزايا متميزة على كل من الكابلات البصرية النشطة وحلول النحاس من الجيل السابق:
- كفاءة التكلفة:تكلفة أقل بنحو 30-40٪ من الحلول البصرية النشطة المكافئة
- توفير الطاقة:يستهلك أقل من 0.1W مقارنة مع 1.5-2.5W للأسلاك النشطة
- تعزيز الموثوقية:التصميم السلبي يزيل المكونات النشطة التي يمكن أن تفشل
- انخفاض الكتمان:نقل الإشارة الكهربائية يوفر تأخير أقل من التحويل البصري
- الفوائد البيئيةسترة LSZH والبناء الخالي من الهالوجين يحسنون السلامة
الخدمة والدعم
تقدم Mellanox دعمًا شاملًا لـ MCP7H50- H002R26 ، بما في ذلك:
- الضمان المحدود لمدة سنة واحدة للأجهزة الذي يغطي عيوب المواد والتصنيع
- الدعم الفني العالمي مع المساعدة الخبرية للتحديات المتعلقة بالتكامل
- خدمات تكوين مخصصة للتنفيذ على نطاق واسع
- التنفيذ النموذجي للطلب في غضون 2-4 أسابيع اعتمادا على الكمية
الأسئلة الشائعة
س: ما هي المسافة القصوى التي يدعمها هذا الحل DAC؟
الجواب: تم تحسين MCP7H50-H002R26 لتطبيقات قصيرة المدى تصل إلى 3 أمتار ، مما يجعلها مثالية للتوصيل على نطاق الرف والمرفقات المجاورة.
س: هل هذا الكابل متوافق مع معدات غير ميلانوكس؟
ج: في حين تم تحسينها لأنظمة ميلانوكس، هذاكابلات الألياف السلبيةتتبع البديلة معايير الصناعة وهي متوافقة بشكل عام مع معدات البائعين الآخرين التي تدعم InfiniBand HDR وواجهات QSFP56 المتوافقة.
س: ما الذي يشير إليه تسمية "R26" في رقم النموذج؟
ج: "R26" يحدد مقاس السلك (26 AWG) ولون سحب قوس قزح لسهولة التعرف في البيئات عالية الكثافة.
إرشادات التثبيت والتعامل
لضمان الأداء الأمثل وطول العمر:
- الحفاظ على الحد الأدنى من نصف قطر المنحنى من 34 ملم للإنحناءات المفردة و 68 ملم للإنحناءات المتكررة
- تجنب الانحناءات الحادة وخاصة بالقرب من واجهات الاتصالات
- ضمان احتياطات ESD المناسبة أثناء التعامل والتركيب
- التحقق من التوافق مع البرمجيات الثابتة للنظام المضيف والسائقين
- تعمل فقط ضمن نطاقات الحرارة والرطوبة المحددة
- تحقق بانتظام من الاتصالات بحثاً عن الحطام أو الأضرار قبل التثبيت
